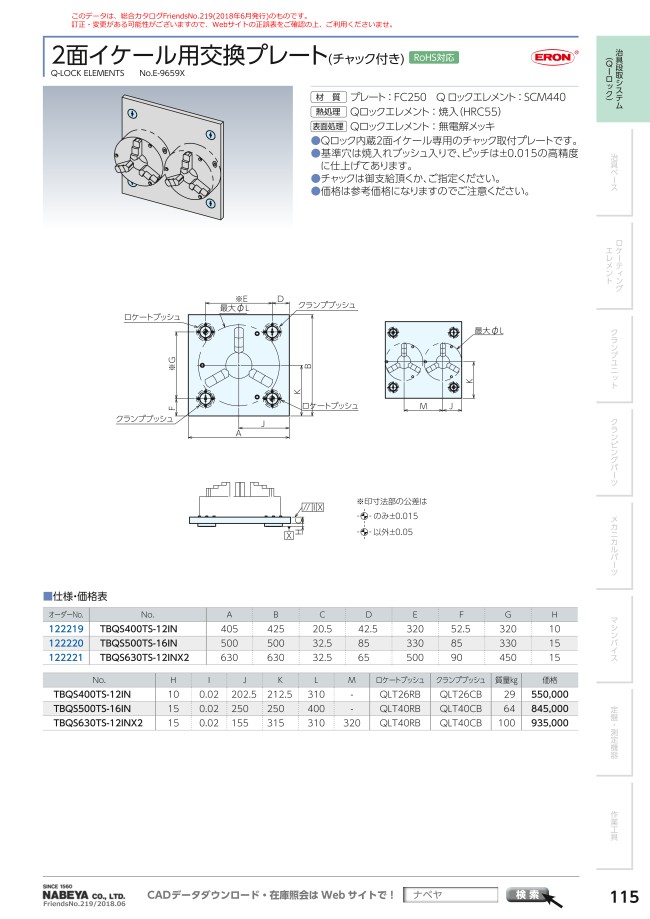

2面イケール用交換プレート(チャック付き)

通常単価(税別)
544,000926,500
税込単価
598,4001,019,150

【特長】・Q-ロック内蔵2面イケール専用のチャック取付プレートです・基準穴は焼...

詳細情報を確認する
  • 種類
    治具段取りシステム
  • 段取りシステム種類
    プレート
  • 材質
    Q-ロックエレメント:SCM440$プレート:FC250
  • 熱処理
    Q-ロックエレメント:焼入(HRC55)
  • 表面処理
    Q-ロックエレメント:無電解メッキ

型番

未確定 3 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
    数量:

    絞り込み条件:11 項目の仕様が未選択です

    • A(mm)

    • B(mm)

    • C(mm)

    • E(mm)

    • G(mm)

    • H(mm)

    • J(mm)

    • L(mm)

    • M(mm)

    • ロケートブッシュ

    • クランプブッシュ

    • タイプ

    • 出荷日

      • すべて
      • 3日以内

    型番リスト

    表示件数

    A

    (mm)

    B

    (mm)

    C

    (mm)

    E

    (mm)

    G

    (mm)

    H

    (mm)

    J

    (mm)

    L

    (mm)

    M

    (mm)

    ロケートブッシュ

    クランプブッシュ

    最小発注数量
    405
    425
    20.5
    320
    320
    10
    202.5
    310
    -
    QLT26RB
    QLT26CB
    1個
    500
    500
    32.5
    330
    330
    15
    250
    400
    -
    QLT40RB
    QLT40CB
    1個
    630
    630
    32.5
    500
    450
    15
    155
    310
    320
    QLT40RB
    QLT40CB
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    544,000
    ( 598,400 )
    3日目
    833,000
    ( 916,300 )
    3日目
    926,500
    ( 1,019,150 )
    3日目

    詳細情報

    基本情報

    【特長】
    ・Q-ロック内蔵2面イケール専用のチャック取付プレートです
    ・基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります
    ・チャックはご支給頂くか、ご指定下さい

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
