マグネットベース ロックタイプ WMBシリーズ

製品特長・仕様

製品の基本仕様・特長

測定器取付可能サイズ：φ6mmステム／φ8mmステム／アリ板
※ダイヤルゲージの耳金には取り付けできません。

■各部の名称と機能

イラストはWMB-80Gです。

（1）	微調整ノブ	回すことで、クランプ部の先端角度を微調整できます。
（2）	締付ノブ	測定器を固定するノブです。
（3）	ゲージ軸通し穴	測定器のステムを取り付ける穴です。 φ6mm用コレット付※
（4）	アリ溝	測定器のアリ板を取り付ける溝です。
（5）	クランプ部	測定器を取り付ける先端部です。
（6）	ON／OFFレバー	マグネットのON／OFFを切り替えます。
（7）	ロックノブ	締めることで、アームとクランプの角度をすべて固定します。
（8）	アーム	測定器を支える主柱です。
（9）	ベース	底面のマグネット部で吸着するベースです。

※ゲージ軸通し穴には軸径6mm用のコレットが付属しています。ゲージの軸径に合わせご使用ください。

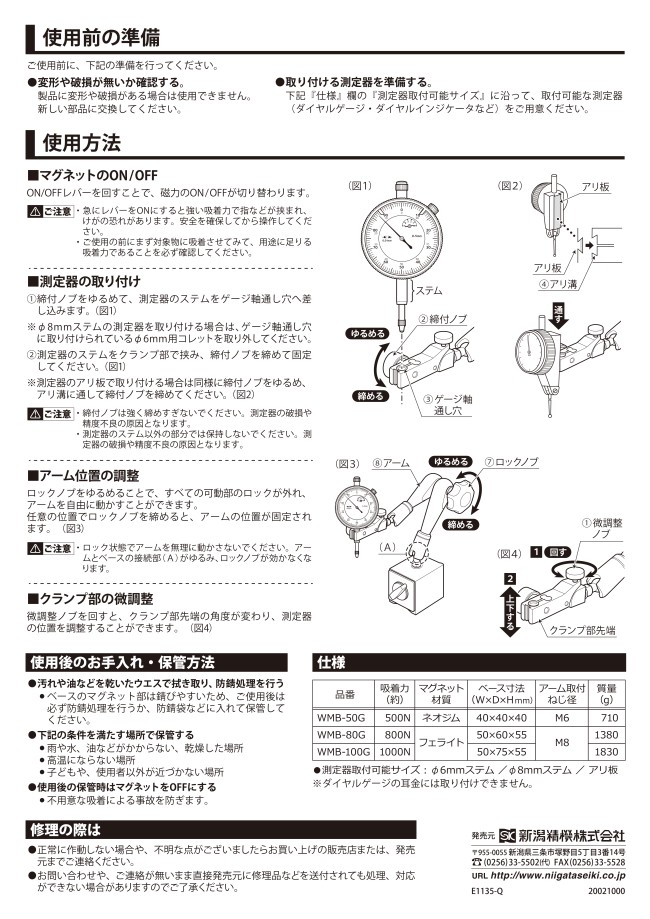

使用方法・使用事例

使用方法

■マグネットのON／OFF

ON／OFFレバーを回すことで、磁力のON／OFFが切り替わります。

【ご注意】

• 急にレバーをONにすると強い吸着力で指などが挟まれ、けがの恐れがあります。安全を確保してから操作してください。
• ご使用の前にまず対象物に吸着させてみて、用途に足りる吸着力であることを必ず確認してください。

■測定器の取り付け

（1）締付ノブをゆるめて、測定器のステムをゲージ軸通し穴へ差し込みます。（図1）

• ※ 8mmステムの測定器を取り付ける場合は、ゲージ軸通し穴に取り付けられているφ6mm用コレットを取り外してください。

（2）測定器のステムをクランプ部で挟み、締付ノブを締めて固定してください。（図1）

• ※ 測定器のアリ板で取り付ける場合は同様に締付ノブをゆるめ、アリ溝に通して締付ノブを締めてください。（図2）

【ご注意】

• 締付ノブは強く締めすぎないでください。測定器の破損や精度不良の原因となります。
• 測定器のステム以外の部分では保持しないでください。測定器の破損や精度不良の原因となります。

（図1）

（図2）

■アーム位置の調整
ロックノブをゆるめることで、すべての可動部のロックが外れ、アームを自由に動かすことができます。
任意の位置でロックノブを締めると、アームの位置が固定されます。（図3）
【ご注意】

• ロック状態でアームを無理に動かさないでください。アームとベースの接続部（A）がゆるみ、ロックノブが効かなくなります。

（図3）

■クランプ部の微調整
微調整ノブを回すと、クランプ部先端の角度が変わり、測定器の位置を調整することができます。（図4）

（図4）

注意・禁止事項

ご使用前に下記の準備を行ってください。

• 変形や破損が無いか確認する。
  製品に変形や破損がある場合は使用できません。新しい部品に交換してください。
• 取り付ける測定器を準備する。
  「製品の基本仕様・特長」欄の「測定器取付可能サイズ」に沿って、取付可能な測定器（ダイヤルゲージ・ダイヤルインジケータなど）をご用意ください。
