PLDS SS フェニックスシリーズ インデキサブルリーディングドリル ストレートシャンク

製品特長・仕様

製品の基本仕様・特長

■1本でセンタリング（もみつけ）、面取り、V溝加工が可能

■耐チッピング性と切れ味を両立した経済的な3コーナ仕様インサート

■工具の長寿命化と良好な加工面を実現するボディ設計

■加工のポイント

性能・試験情報

■加工データ

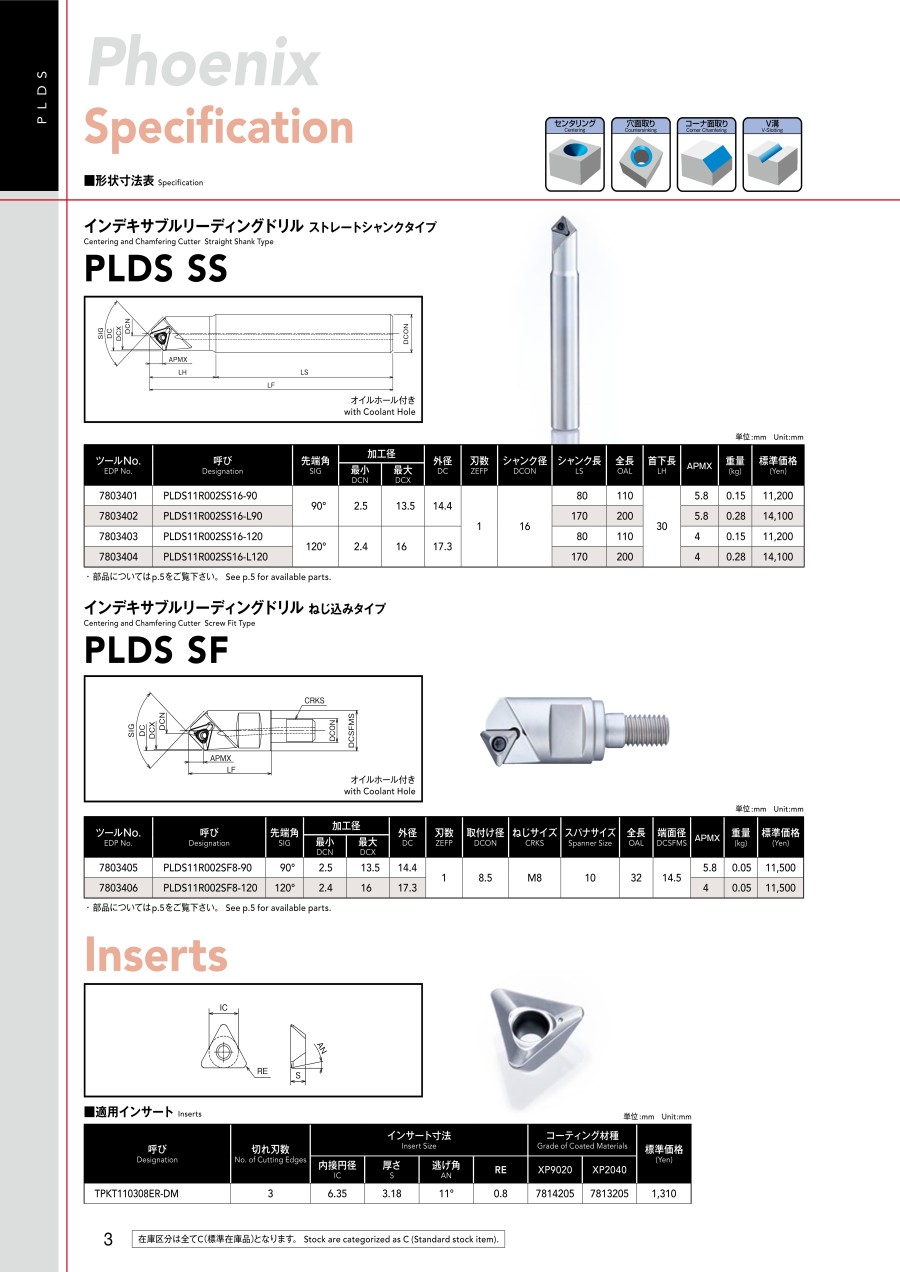

外形図

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

• この切削条件基準表は、実切削速度における一般的な値を示したものです。
• 加工環境に合わせて適宜調整して下さい。
• インサートの装着に際しては、傷や汚れを取り除いた状態でしっかりと取り付けて下さい。
• 被削材の保持はしっかりと行い、変形、たわみ、振動が起こらない状態にして下さい。
• V溝加工の送り量は、上表の面取り加工（横送り）の80%でご使用下さい。

■センタリング加工深さの目安（H）

SIG=90°の場合
Hmin=0.25
DCN=φ2.5（最小加工径）

H=（C-DCN）÷2+Hmin

H：センタリング加工深さ    C：皿穴径

例）SIG=90°   C=φ10（皿穴径）の場合
    Hの値は5mmではなく、4mmになります。

SIG=120°の場合
Hmin=0.1
DCN=φ2.4（最小加工径）

H=（C-DCN）÷3.46+Hmin


適用被削材

◎第一推奨材質      ○第二推奨材質

選定サポート情報

■部品

-	ツールNo.	呼び	推奨締め付けトルク
クランプねじ	7808138	FS22550P（Torx 7IP）	1.0N・m

-	ツールNo.	呼び
レンチ	7808224	7IP-D（Torx 7IP）

レンチは別途ご購入下さい。
