汎用NDJブレーカ付インサート

製品特長・仕様

製品の基本仕様・特長

異次元の加工能率と安定性を実現する刃先交換式ガンドリル

■高能率加工を実現

切れ刃に施した独自のチップブレーカ形状で抜群の切りくず処理と高い送り性能を実現

良好な切りくず処理

• 切りくず分断効果により良好な切りくず排出
• 良好な切りくず排出性能により、旋盤やマシニングセンタなど汎用加工機での加工が可能

深穴工具との加工能率比較

切りくず処理

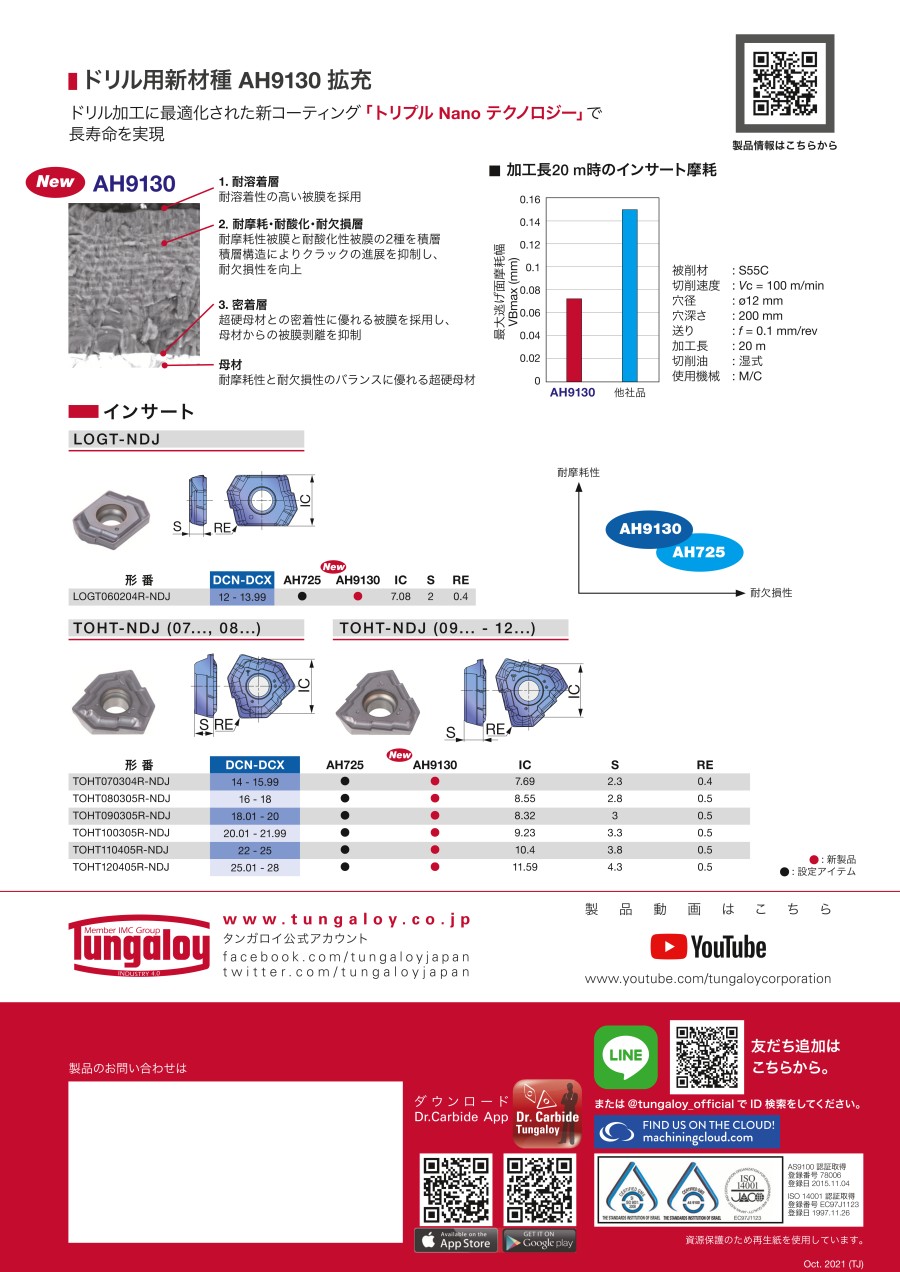

ドリル用新材種AH9130 拡充

ドリル加工に最適化された新コーティング「トリプル Nano テクノロジー」で長寿命を実現

性能・試験情報

加工長20 m時のインサート摩耗

被削材 : S55C
切削速度 : Vc = 100 m/min
穴径 : φ12 mm
穴深さ : 200 mm
送り : f = 0.1 mm/rev
加工長 : 20 m
切削油 : 湿式
使用機械 : M/C

正味動力（S45C）

トルク（S45C）

正味動力（S45C）

トルク（S45C）

切削油圧力（推奨値）

切削油流量（推奨値）

外形図

使用方法・使用事例

使用方法

適応加工レンジ

注1）クロス穴加工や抜け際斜面加工時には、ガイドパッドの有効長を確認の上、加工実施をお願いします。
注2）ボーリング加工時にもガイド穴の加工が必要です。ボーリング加工時のapは1mm以上を推奨します。

推奨切削条件

推奨切削条件表

選定サポート情報

DC	インサート	最大段差 PL
12-13.99	LOGT06	1.8
14-15.99	TOHT07	2
16-18	TOHT08	2.2
18.01-20	TOHT09	3
20.01-21.99	TOHT10	3.2
22-25	TOHT11	3.4
25.01-28	TOHT12	3.7

LOGT06・・・

TOHT07・・・、08・・・

TOHT09・・・-TOHT12・・・

FBM・・・

注意・禁止事項

クロス穴加工時の注意点

• クロス穴部を加工する際は送りを下げる（f=0.03-0.05mm/rev）
• 加工終了後、ドリルを戻す際は早戻しで戻さず、ゆっくり回転しゆっくり工具を戻す（n=100min^-1、Vf=300mm/min程度）
• 回転せずに早戻しで工具を戻すとクロス穴部に発生するバリにインサートやガイドパッドが引っ掛かり、これらが破損する場合があります。
