日進工具

SHPR400 CBNスーパーハイプレシジョンラジアスエンドミル

カタログ |

通常単価(税別): 14,756円～30,876円

税込単価: 16,232円～33,964円

【特長】・切削負荷を軽減させる刃形状。仕上げ精度の向上を実現・微細切削での加工...

加工用途（加工形状）
平面 / 溝
工具材質
CBN
被削材
高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角
ネジレなし
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
4
コーナー形状
微小R
R精度 (μm)
±2
焼きばめ対応
○
ねじれ角詳細 (°)
0
首角 (°)
15
シャンク径公差
-0.003～-0.001mm

ご注意

Φ0.1及びΦ0.15の底刃は、軸中心まで刃がありません。削り残しにご注意ください。

未確定：候補が142型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

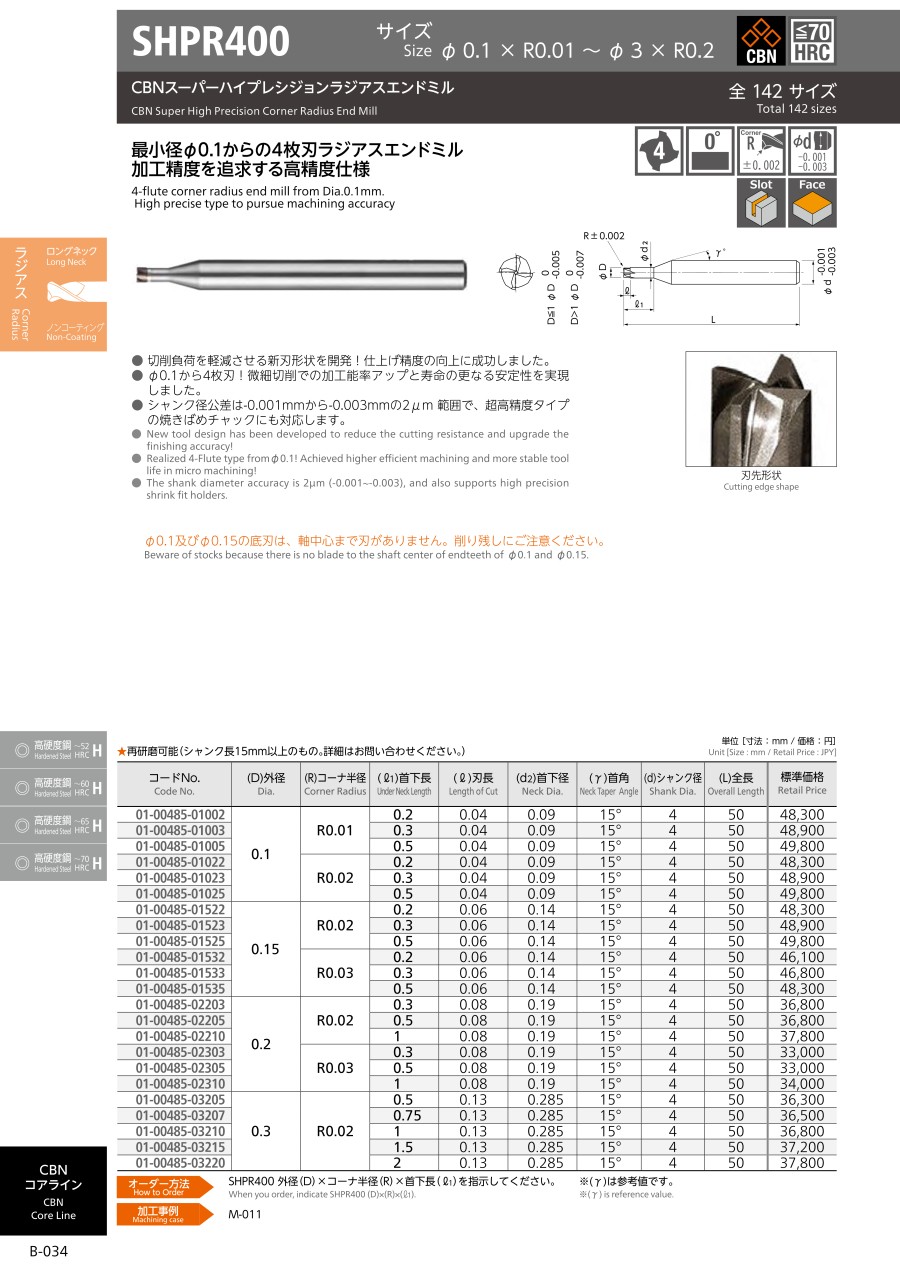

カタログ

商品情報

外形図

動画

推奨切削条件

外形図

※ 1 Φ0.1及びΦ0.15の底刃は、軸中心まで刃がありません。削り残しにご注意ください。
※ 2 シャンク公差はJIS規格でh4に括られますが、日進工具では-0.001mm～-0.003mmの範囲［0.002mm］で生産しております。

動画

推奨切削条件

推奨切削条件表

被削材				高硬度鋼 STAVAX・SKD61 （～52HRC）				高硬度鋼 SKD11・ELMAX （～62HRC）				ハイス SKH・HAP （～68HRC）
外径	コーナ半径	首下長	外径と首下長の比 L/D	切込み量		送り速度	回転数	切込み量		送り速度	回転数	切込み量		送り速度	回転数
外径	コーナ半径	首下長	外径と首下長の比 L/D	a_p mm	a_e mm	mm/min	min^-1	a_p mm	a_e mm	mm/min	min^-1	a_p mm	a_e mm	mm/min	min^-1
0.1	R0.01	0.2	2	0.002	0.015	320	50,000	0.002	0.01	240	50,000	0.001	0.01	120	50,000
		0.3	3	0.002	0.015	240	50,000	0.001	0.01	160	50,000	0.001	0.01	60	50,000
		0.5	5	0.002	0.01	240	50,000	0.001	0.01	160	50,000	0.001	0.01	60	50,000
	R0.02	0.2	2	0.002	0.015	400	50,000	0.002	0.01	300	50,000	0.001	0.01	200	50,000
		0.3	3	0.002	0.015	300	50,000	0.001	0.01	200	50,000	0.001	0.01	100	50,000
		0.5	5	0.002	0.01	300	50,000	0.001	0.01	200	50,000	0.001	0.01	100	50,000
0.15	R0.02	0.2	1.3	0.003	0.02	500	50,000	0.003	0.02	400	50,000	0.002	0.015	300	50,000
		0.3	2	0.003	0.02	400	50,000	0.003	0.02	300	50,000	0.002	0.015	200	50,000
		0.5	3.3	0.002	0.02	400	50,000	0.002	0.02	300	50,000	0.001	0.015	200	50,000
	R0.03	0.2	1.3	0.003	0.02	500	50,000	0.003	0.02	400	50,000	0.002	0.015	300	50,000
		0.3	2	0.003	0.02	400	50,000	0.003	0.02	300	50,000	0.002	0.015	200	50,000
		0.5	3.3	0.002	0.02	400	50,000	0.002	0.02	300	50,000	0.001	0.015	200	50,000
0.2	R0.02	0.3	1.5	0.003	0.03	800	50,000	0.003	0.03	700	50,000	0.002	0.02	500	50,000
		0.5	2.5	0.003	0.03	600	50,000	0.003	0.03	600	50,000	0.002	0.02	400	50,000
		1	5	0.003	0.02	400	50,000	0.003	0.02	400	50,000	0.002	0.01	200	50,000
	R0.03	0.3	1.5	0.003	0.03	800	50,000	0.003	0.03	700	50,000	0.002	0.02	500	50,000
		0.5	2.5	0.003	0.03	600	50,000	0.003	0.03	600	50,000	0.002	0.02	400	50,000
		1	5	0.003	0.02	400	50,000	0.003	0.02	400	50,000	0.002	0.01	200	50,000
0.3	R0.02	0.5	1.7	0.003	0.05	800	50,000	0.003	0.05	700	50,000	0.002	0.03	500	50,000
		0.75	2.5	0.003	0.05	800	50,000	0.003	0.05	640	50,000	0.002	0.03	480	50,000
		1	3.3	0.003	0.05	800	50,000	0.003	0.05	640	50,000	0.002	0.03	480	50,000
		1.5	5	0.003	0.03	640	50,000	0.003	0.03	480	50,000	0.002	0.02	320	50,000
		2	6.7	0.003	0.03	640	50,000	0.003	0.03	480	50,000	0.002	0.02	320	50,000
	R0.05	0.5	1.7	0.003	0.05	1,000	50,000	0.003	0.05	800	50,000	0.002	0.03	600	50,000
		0.75	2.5	0.003	0.05	1,000	50,000	0.003	0.05	800	50,000	0.002	0.03	600	50,000
		1	3.3	0.003	0.05	1,000	50,000	0.003	0.05	800	50,000	0.002	0.03	600	50,000
		1.5	5	0.003	0.03	800	50,000	0.003	0.03	600	50,000	0.002	0.02	400	50,000
		2	6.7	0.003	0.03	800	50,000	0.003	0.03	600	50,000	0.002	0.02	400	50,000
0.4	R0.02	0.5	1.3	0.004	0.1	900	50,000	0.004	0.1	800	50,000	0.003	0.08	600	50,000
		1	2.5	0.004	0.1	900	50,000	0.004	0.1	800	50,000	0.003	0.08	600	50,000
		1.5	3.8	0.004	0.1	900	50,000	0.004	0.1	800	50,000	0.003	0.08	600	50,000
		2	5	0.004	0.08	800	50,000	0.004	0.08	700	50,000	0.003	0.05	500	50,000
		2.5	6.3	0.004	0.08	800	50,000	0.004	0.08	700	50,000	0.003	0.05	500	50,000
	R0.05	0.5	1.3	0.005	0.1	1,100	50,000	0.005	0.1	1,000	50,000	0.004	0.08	800	50,000
		1	2.5	0.005	0.1	1,100	50,000	0.005	0.1	1,000	50,000	0.004	0.08	800	50,000
		1.5	3.8	0.005	0.1	1,100	50,000	0.005	0.1	1,000	50,000	0.004	0.08	800	50,000
		2	5	0.005	0.08	1,000	50,000	0.005	0.08	800	50,000	0.004	0.05	600	50,000
		2.5	6.3	0.005	0.08	1,000	50,000	0.005	0.08	800	50,000	0.004	0.05	600	50,000
	R0.1	0.5	1.3	0.008	0.1	1,200	50,000	0.008	0.1	1,100	50,000	0.005	0.08	900	50,000
		1	2.5	0.008	0.1	1,200	50,000	0.008	0.1	1,100	50,000	0.005	0.08	900	50,000
		1.5	3.8	0.008	0.1	1,200	50,000	0.008	0.1	1,100	50,000	0.005	0.08	900	50,000
		2	5	0.005	0.08	1,200	50,000	0.005	0.08	1,100	50,000	0.004	0.05	900	50,000
		2.5	6.3	0.005	0.08	1,200	50,000	0.005	0.08	1,100	50,000	0.004	0.05	900	50,000
0.5	R0.02	0.5	1	0.005	0.15	1,000	50,000	0.005	0.15	1,000	50,000	0.003	0.1	800	50,000
		1	2	0.005	0.15	1,000	50,000	0.005	0.15	1,000	50,000	0.003	0.1	800	50,000
		1.5	3	0.005	0.15	1,000	50,000	0.005	0.15	1,000	50,000	0.003	0.1	800	50,000
		2	4	0.005	0.1	1,000	50,000	0.005	0.1	1,000	50,000	0.003	0.08	800	50,000
		2.5	5	0.005	0.08	1,000	50,000	0.005	0.08	1,000	50,000	0.003	0.05	800	50,000
	R0.05	0.5	1	0.01	0.15	1,200	50,000	0.01	0.15	1,200	50,000	0.007	0.1	1,000	50,000
		1	2	0.01	0.15	1,200	50,000	0.01	0.15	1,200	50,000	0.007	0.1	1,000	50,000
		1.5	3	0.01	0.15	1,200	50,000	0.01	0.15	1,200	50,000	0.007	0.1	1,000	50,000
		2	4	0.007	0.12	1,200	50,000	0.007	0.12	1,200	50,000	0.005	0.08	1,000	50,000
		2.5	5	0.007	0.1	1,200	50,000	0.007	0.1	1,200	50,000	0.005	0.07	1,000	50,000

被削材				高硬度鋼 STAVAX・SKD61 （～52HRC）				高硬度鋼 SKD11・ELMAX （～62HRC）				ハイス SKH・HAP （～68HRC）
外径	コーナ半径	首下長	外径と首下長の比 L/D	切込み量		送り速度	回転数	切込み量		送り速度	回転数	切込み量		送り速度	回転数
外径	コーナ半径	首下長	外径と首下長の比 L/D	a_p mm	a_e mm	mm/min	min^-1	a_p mm	a_e mm	mm/min	min^-1	a_p mm	a_e mm	mm/min	min^-1
0.5	R0.1	0.5	1	0.02	0.15	1,600	50,000	0.02	0.15	1,500	50,000	0.01	0.1	1,400	50,000
		1	2	0.02	0.15	1,600	50,000	0.02	0.15	1,500	50,000	0.01	0.1	1,400	50,000
		1.5	3	0.02	0.15	1,600	50,000	0.02	0.15	1,500	50,000	0.01	0.1	1,400	50,000
		2	4	0.01	0.12	1,600	50,000	0.01	0.12	1,500	50,000	0.008	0.08	1,400	50,000
		2.5	5	0.008	0.1	1,600	50,000	0.008	0.1	1,500	50,000	0.005	0.07	1,400	50,000
0.6	R0.02	0.5	0.8	0.005	0.18	1,200	50,000	0.005	0.18	1,200	50,000	0.003	0.15	1,000	50,000
		1	1.7	0.005	0.18	1,200	50,000	0.005	0.18	1,200	50,000	0.003	0.15	1,000	50,000
		1.5	2.5	0.005	0.18	1,200	50,000	0.005	0.18	1,200	50,000	0.003	0.15	1,000	50,000
		2	3.3	0.005	0.18	1,200	50,000	0.005	0.18	1,200	50,000	0.003	0.15	1,000	50,000
		2.5	4.2	0.005	0.15	1,200	50,000	0.005	0.15	1,200	50,000	0.003	0.12	1,000	50,000
	R0.05	0.5	0.8	0.01	0.18	1,400	50,000	0.01	0.18	1,400	50,000	0.007	0.15	1,200	50,000
		1	1.7	0.01	0.18	1,400	50,000	0.01	0.18	1,400	50,000	0.007	0.15	1,200	50,000
		1.5	2.5	0.01	0.18	1,400	50,000	0.01	0.18	1,400	50,000	0.007	0.15	1,200	50,000
		2	3.3	0.01	0.18	1,400	50,000	0.01	0.18	1,400	50,000	0.007	0.15	1,200	50,000
		2.5	4.2	0.01	0.15	1,400	50,000	0.01	0.15	1,400	50,000	0.007	0.12	1,200	50,000
	R0.1	0.5	0.8	0.02	0.2	1,800	50,000	0.02	0.18	1,600	50,000	0.01	0.15	1,400	50,000
		1	1.7	0.02	0.2	1,800	50,000	0.02	0.18	1,600	50,000	0.01	0.15	1,400	50,000
		1.5	2.5	0.02	0.2	1,800	50,000	0.02	0.18	1,600	50,000	0.01	0.15	1,400	50,000
		2	3.3	0.02	0.2	1,800	50,000	0.02	0.18	1,600	50,000	0.01	0.15	1,400	50,000
		2.5	4.2	0.02	0.18	1,800	50,000	0.02	0.15	1,600	50,000	0.01	0.12	1,400	50,000
0.8	R0.02	1.5	1.9	0.005	0.2	1,400	45,000	0.005	0.2	1,400	45,000	0.003	0.1	1,000	40,000
		2.5	3.1	0.005	0.2	1,400	45,000	0.005	0.2	1,400	45,000	0.003	0.1	1,000	40,000
		5	6.3	0.005	0.1	1,400	45,000	0.005	0.1	1,400	45,000	0.003	0.05	1,000	40,000
	R0.05	1.5	1.9	0.01	0.25	1,800	45,000	0.01	0.2	1,600	45,000	0.007	0.1	1,200	40,000
		2.5	3.1	0.01	0.25	1,800	45,000	0.01	0.2	1,600	45,000	0.007	0.1	1,200	40,000
		5	6.3	0.01	0.2	1,800	45,000	0.01	0.15	1,600	45,000	0.005	0.1	1,200	40,000
	R0.1	1.5	1.9	0.02	0.3	2,200	45,000	0.02	0.2	1,800	45,000	0.01	0.1	1,400	40,000
		2.5	3.1	0.02	0.3	2,200	45,000	0.02	0.2	1,800	45,000	0.01	0.1	1,400	40,000
		5	6.3	0.01	0.2	2,200	45,000	0.01	0.15	1,800	45,000	0.005	0.1	1,400	40,000
1	R0.02	1	1	0.005	0.4	1,400	40,000	0.005	0.3	1,400	40,000	0.005	0.2	1,200	36,000
		2	2	0.005	0.4	1,400	40,000	0.005	0.3	1,400	40,000	0.005	0.2	1,200	36,000
		3	3	0.005	0.3	1,400	40,000	0.005	0.2	1,400	40,000	0.005	0.1	1,200	36,000
		5	5	0.005	0.3	1,400	40,000	0.005	0.2	1,400	40,000	0.005	0.1	1,200	36,000
	R0.05	1	1	0.015	0.4	2,000	40,000	0.01	0.3	1,600	40,000	0.01	0.2	1,200	36,000
		2	2	0.015	0.4	2,000	40,000	0.01	0.3	1,600	40,000	0.01	0.2	1,200	36,000
		3	3	0.015	0.3	2,000	40,000	0.01	0.2	1,600	40,000	0.01	0.1	1,200	36,000
		5	5	0.01	0.3	1,800	40,000	0.01	0.2	1,600	40,000	0.005	0.1	1,200	36,000
	R0.1	1	1	0.02	0.4	2,200	40,000	0.02	0.3	2,000	40,000	0.01	0.2	1,500	36,000
		2	2	0.02	0.4	2,200	40,000	0.02	0.3	2,000	40,000	0.01	0.2	1,500	36,000
		3	3	0.02	0.3	2,200	40,000	0.02	0.2	2,000	40,000	0.01	0.1	1,500	36,000
		5	5	0.015	0.3	2,200	40,000	0.015	0.2	2,000	40,000	0.007	0.1	1,500	36,000
	R0.2	1	1	0.03	0.4	2,500	40,000	0.03	0.3	2,000	40,000	0.01	0.2	1,500	36,000
		2	2	0.03	0.4	2,500	40,000	0.03	0.3	2,000	40,000	0.01	0.2	1,500	36,000
		3	3	0.02	0.3	2,500	40,000	0.02	0.2	2,000	40,000	0.01	0.1	1,500	36,000
		5	5	0.02	0.3	2,500	40,000	0.02	0.2	2,000	40,000	0.007	0.1	1,500	36,000
1.5	R0.02	2	1.3	0.005	0.6	2,200	36,000	0.005	0.5	1,800	30,000	0.005	0.3	1,300	24,000
		3	2	0.005	0.6	2,200	36,000	0.005	0.5	1,800	30,000	0.005	0.3	1,300	24,000
		4.5	3	0.005	0.6	2,200	36,000	0.005	0.5	1,800	30,000	0.005	0.3	1,200	24,000
		7.5	5	0.005	0.5	2,000	36,000	0.005	0.4	1,700	30,000	0.005	0.2	1,200	24,000
	R0.05	2	1.3	0.02	0.6	2,500	36,000	0.02	0.5	2,000	30,000	0.01	0.3	1,500	24,000
		3	2	0.02	0.6	2,500	36,000	0.02	0.5	2,000	30,000	0.01	0.3	1,500	24,000
		4.5	3	0.02	0.6	2,500	36,000	0.01	0.5	2,000	30,000	0.01	0.3	1,500	24,000
		7.5	5	0.02	0.5	2,400	36,000	0.01	0.4	2,000	30,000	0.01	0.2	1,400	24,000

被削材				高硬度鋼 STAVAX・SKD61 （～52HRC）				高硬度鋼 SKD11・ELMAX （～62HRC）				ハイス SKH・HAP （～68HRC）
外径	コーナ半径	首下長	外径と首下長の比 L/D	切込み量		送り速度	回転数	切込み量		送り速度	回転数	切込み量		送り速度	回転数
外径	コーナ半径	首下長	外径と首下長の比 L/D	a_p mm	a_e mm	mm/min	min^-1	a_p mm	a_e mm	mm/min	min^-1	a_p mm	a_e mm	mm/min	min^-1
1.5	R0.1	2	1.3	0.04	0.6	4,000	36,000	0.03	0.5	3,200	30,000	0.015	0.3	2,000	24,000
		3	2	0.04	0.6	3,500	36,000	0.03	0.5	2,800	30,000	0.015	0.3	1,800	24,000
		4.5	3	0.04	0.6	3,500	36,000	0.03	0.5	2,800	30,000	0.01	0.3	1,800	24,000
		7.5	5	0.03	0.5	3,000	36,000	0.02	0.4	2,500	30,000	0.01	0.2	1,600	24,000
	R0.2	2	1.3	0.04	0.6	4,000	36,000	0.03	0.5	3,200	30,000	0.015	0.3	2,000	24,000
		3	2	0.04	0.6	3,500	36,000	0.03	0.5	2,800	30,000	0.015	0.3	1,800	24,000
		4.5	3	0.04	0.6	3,500	36,000	0.03	0.5	2,800	30,000	0.01	0.3	1,800	24,000
		7.5	5	0.03	0.5	3,000	36,000	0.02	0.4	2,500	30,000	0.01	0.2	1,600	24,000
2	R0.02	3	1.5	0.005	0.8	2,500	30,000	0.005	0.7	2,000	24,000	0.005	0.4	1,200	16,000
		4	2	0.005	0.8	2,300	30,000	0.005	0.7	1,800	24,000	0.005	0.4	1,100	16,000
		6	3	0.005	0.8	2,300	30,000	0.005	0.7	1,800	24,000	0.005	0.4	1,100	16,000
		10	5	0.005	0.6	2,200	30,000	0.005	0.5	1,700	24,000	0.005	0.3	1,000	16,000
	R0.05	3	1.5	0.025	0.8	2,700	30,000	0.02	0.7	2,200	24,000	0.015	0.4	1,300	16,000
		4	2	0.025	0.8	2,700	30,000	0.02	0.7	2,200	24,000	0.015	0.3	1,300	16,000
		6	3	0.025	0.8	2,700	30,000	0.02	0.7	2,200	24,000	0.015	0.3	1,300	16,000
		10	5	0.02	0.6	2,500	30,000	0.015	0.5	2,000	24,000	0.01	0.3	1,200	16,000
	R0.1	3	1.5	0.05	0.8	4,000	30,000	0.04	0.7	3,200	24,000	0.02	0.4	1,500	16,000
		4	2	0.05	0.8	3,500	30,000	0.04	0.7	2,800	24,000	0.02	0.3	1,500	16,000
		6	3	0.04	0.8	3,500	30,000	0.03	0.7	2,800	24,000	0.02	0.3	1,500	16,000
		10	5	0.03	0.6	3,000	30,000	0.02	0.5	2,400	24,000	0.01	0.3	1,300	16,000
	R0.2	3	1.5	0.05	0.8	4,000	30,000	0.04	0.7	3,200	24,000	0.02	0.4	1,500	16,000
		4	2	0.05	0.8	3,500	30,000	0.04	0.7	2,800	24,000	0.02	0.3	1,500	16,000
		6	3	0.04	0.8	3,500	30,000	0.03	0.7	2,800	24,000	0.02	0.3	1,500	16,000
		10	5	0.03	0.6	3,000	30,000	0.02	0.5	2,400	24,000	0.01	0.3	1,300	16,000
3	R0.05	6	2	0.03	1	2,700	24,000	0.02	0.85	2,200	20,000	0.015	0.6	1,300	12,000
		9	3	0.03	1	2,700	24,000	0.02	0.85	2,200	20,000	0.015	0.6	1,300	12,000
		12	4	0.03	0.85	2,700	24,000	0.02	0.7	2,200	20,000	0.015	0.5	1,300	12,000
		15	5	0.02	0.85	2,500	24,000	0.02	0.7	2,000	20,000	0.01	0.5	1,200	12,000
	R0.1	6	2	0.05	1	4,000	24,000	0.04	0.85	3,200	20,000	0.02	0.6	1,500	12,000
		9	3	0.05	1	3,500	24,000	0.04	0.85	2,800	20,000	0.02	0.6	1,500	12,000
		12	4	0.04	0.85	3,500	24,000	0.04	0.7	2,800	20,000	0.02	0.5	1,500	12,000
		15	5	0.03	0.85	3,000	24,000	0.03	0.7	2,400	20,000	0.015	0.5	1,300	12,000
	R0.2	6	2	0.05	1	4,000	24,000	0.04	0.85	3,200	20,000	0.02	0.6	1,500	12,000
		9	3	0.05	1	3,500	24,000	0.04	0.85	2,800	20,000	0.02	0.6	1,500	12,000
		12	4	0.04	0.85	3,500	24,000	0.04	0.7	2,800	20,000	0.02	0.5	1,500	12,000
		15	5	0.03	0.85	3,000	24,000	0.03	0.7	2,400	20,000	0.015	0.5	1,300	12,000

切削条件時の注意

※1 切込み量は、中仕上げ・仕上げ加工を行う場合の参考値です。機械剛性、要求精度、加工形状に合わせて都度調整してください。
※2 切込み量の、a_pは軸方向の切込み深さ、a_eは半径方向の切込み深さを示します。
※3 良好な加工面を得るため仕上げ代が均一になるように、前加工（中仕上げ）に注意してください。
※4 コーナ部等の切削負荷が高くなる箇所では、特に切削条件の設定やツールパスなどに注意してください。
※5 Z軸方向への切込みアプローチ方法は、ヘリカル（螺旋）及び、ランプ（傾斜）をお奨めします。
※6 びびりが発生する場合は、回転数と送り速度を同じ割合で下げてください。主軸回転数が足りない場合も同様に同じ割合で下げてください。
※ 7 オイルミストクーラントをお奨めします。

型番リスト

表示件数

型番

SHPR400-0.1-R0.01-0.2

SHPR400-0.1-R0.01-0.3

SHPR400-0.1-R0.01-0.5

SHPR400-0.1-R0.02-0.2

SHPR400-0.1-R0.02-0.3

SHPR400-0.1-R0.02-0.5

SHPR400-0.2-R0.02-0.3

SHPR400-0.2-R0.02-0.5

SHPR400-0.2-R0.02-1

SHPR400-0.2-R0.03-0.3

SHPR400-0.2-R0.03-0.5

SHPR400-0.2-R0.03-1

SHPR400-0.3-R0.02-0.5

SHPR400-0.3-R0.02-0.75

SHPR400-0.3-R0.02-1

SHPR400-0.3-R0.02-1.5

SHPR400-0.3-R0.02-2

SHPR400-0.3-R0.05-0.5

SHPR400-0.3-R0.05-0.75

SHPR400-0.3-R0.05-1

SHPR400-0.3-R0.05-1.5

SHPR400-0.3-R0.05-2

SHPR400-0.4-R0.02-0.5

SHPR400-0.4-R0.02-1

SHPR400-0.4-R0.02-1.5

SHPR400-0.4-R0.02-2

SHPR400-0.4-R0.02-2.5

SHPR400-0.4-R0.05-0.5

SHPR400-0.4-R0.05-1

SHPR400-0.4-R0.05-1.5

SHPR400-0.4-R0.05-2

SHPR400-0.4-R0.05-2.5

SHPR400-0.5-R0.02-0.5

SHPR400-0.5-R0.02-1

SHPR400-0.5-R0.02-1.5

SHPR400-0.5-R0.02-2

SHPR400-0.5-R0.02-2.5

SHPR400-0.5-R0.05-0.5

SHPR400-0.5-R0.05-1

SHPR400-0.5-R0.05-1.5

SHPR400-0.5-R0.05-2

SHPR400-0.5-R0.05-2.5

SHPR400-0.6-R0.02-0.5

SHPR400-0.6-R0.02-1

SHPR400-0.6-R0.02-1.5

SHPR400-0.6-R0.02-2

SHPR400-0.6-R0.02-2.5

SHPR400-0.6-R0.05-0.5

SHPR400-0.6-R0.05-1

SHPR400-0.6-R0.05-1.5

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

刃径公差

首径

(mm)

最小発注数量

0.1	0.04	0.01	0.2	4	50	01-00485-01002	-0.005～0mm	0.09	1個
0.1	0.04	0.01	0.3	4	50	01-00485-01003	-0.005～0mm	0.09	1個
0.1	0.04	0.01	0.5	4	50	01-00485-01005	-0.005～0mm	0.09	1個
0.1	0.04	0.02	0.2	4	50	01-00485-01022	-0.005～0mm	0.09	1個
0.1	0.04	0.02	0.3	4	50	01-00485-01023	-0.005～0mm	0.09	1個
0.1	0.04	0.02	0.5	4	50	01-00485-01025	-0.005～0mm	0.09	1個
0.2	0.08	0.02	0.3	4	50	01-00485-02203	-0.005～0mm	0.19	1個
0.2	0.08	0.02	0.5	4	50	01-00485-02205	-0.005～0mm	0.19	1個
0.2	0.08	0.02	1	4	50	01-00485-02210	-0.005～0mm	0.19	1個
0.2	0.08	0.03	0.3	4	50	01-00485-02303	-0.005～0mm	0.19	1個
0.2	0.08	0.03	0.5	4	50	01-00485-02305	-0.005～0mm	0.19	1個
0.2	0.08	0.03	1	4	50	01-00485-02310	-0.005～0mm	0.19	1個
0.3	0.13	0.02	0.5	4	50	01-00485-03205	-0.005～0mm	0.285	1個
0.3	0.13	0.02	0.75	4	50	01-00485-03207	-0.005～0mm	0.285	1個
0.3	0.13	0.02	1	4	50	01-00485-03210	-0.005～0mm	0.285	1個
0.3	0.13	0.02	1.5	4	50	01-00485-03215	-0.005～0mm	0.285	1個
0.3	0.13	0.02	2	4	50	01-00485-03220	-0.005～0mm	0.285	1個
0.3	0.13	0.05	0.5	4	50	01-00485-03405	-0.005～0mm	0.285	1個
0.3	0.13	0.05	0.75	4	50	01-00485-03407	-0.005～0mm	0.285	1個
0.3	0.13	0.05	1	4	50	01-00485-03410	-0.005～0mm	0.285	1個
0.3	0.13	0.05	1.5	4	50	01-00485-03415	-0.005～0mm	0.285	1個
0.3	0.13	0.05	2	4	50	01-00485-03420	-0.005～0mm	0.285	1個
0.4	0.24	0.02	0.5	4	50	01-00485-04205	-0.005～0mm	0.37	1個
0.4	0.24	0.02	1	4	50	01-00485-04210	-0.005～0mm	0.37	1個
0.4	0.24	0.02	1.5	4	50	01-00485-04215	-0.005～0mm	0.37	1個
0.4	0.24	0.02	2	4	50	01-00485-04220	-0.005～0mm	0.37	1個
0.4	0.24	0.02	2.5	4	50	01-00485-04225	-0.005～0mm	0.37	1個
0.4	0.24	0.05	0.5	4	50	01-00485-04405	-0.005～0mm	0.37	1個
0.4	0.24	0.05	1	4	50	01-00485-04410	-0.005～0mm	0.37	1個
0.4	0.24	0.05	1.5	4	50	01-00485-04415	-0.005～0mm	0.37	1個
0.4	0.24	0.05	2	4	50	01-00485-04420	-0.005～0mm	0.37	1個
0.4	0.24	0.05	2.5	4	50	01-00485-04425	-0.005～0mm	0.37	1個
0.4	0.24	0.1	0.5	4	50	01-00485-04505	-0.005～0mm	0.37	1個
0.4	0.24	0.1	1	4	50	01-00485-04510	-0.005～0mm	0.37	1個
0.4	0.24	0.1	1.5	4	50	01-00485-04515	-0.005～0mm	0.37	1個
0.4	0.24	0.1	2	4	50	01-00485-04520	-0.005～0mm	0.37	1個
0.4	0.24	0.1	2.5	4	50	01-00485-04525	-0.005～0mm	0.37	1個
0.5	0.3	0.02	0.5	4	48	01-00485-05205	-0.005～0mm	0.46	1個
0.5	0.3	0.02	1	4	50	01-00485-05210	-0.005～0mm	0.46	1個
0.5	0.3	0.02	1.5	4	50	01-00485-05215	-0.005～0mm	0.46	1個
0.5	0.3	0.02	2	4	50	01-00485-05220	-0.005～0mm	0.46	1個
0.5	0.3	0.02	2.5	4	50	01-00485-05225	-0.005～0mm	0.46	1個
0.5	0.3	0.05	0.5	4	48	01-00485-05405	-0.005～0mm	0.46	1個
0.5	0.3	0.05	1	4	50	01-00485-05410	-0.005～0mm	0.46	1個
0.5	0.3	0.05	1.5	4	50	01-00485-05415	-0.005～0mm	0.46	1個
0.5	0.3	0.05	2	4	50	01-00485-05420	-0.005～0mm	0.46	1個
0.5	0.3	0.05	2.5	4	50	01-00485-05425	-0.005～0mm	0.46	1個
0.5	0.3	0.1	0.5	4	48	01-00485-05505	-0.005～0mm	0.46	1個
0.5	0.3	0.1	1	4	50	01-00485-05510	-0.005～0mm	0.46	1個
0.5	0.3	0.1	1.5	4	50	01-00485-05515	-0.005～0mm	0.46	1個
0.5	0.3	0.1	2	4	50	01-00485-05520	-0.005～0mm	0.46	1個
0.5	0.3	0.1	2.5	4	50	01-00485-05525	-0.005～0mm	0.46	1個
0.6	0.3	0.02	0.5	4	48	01-00485-06205	-0.005～0mm	0.56	1個
0.6	0.3	0.02	1	4	50	01-00485-06210	-0.005～0mm	0.56	1個
0.6	0.3	0.02	1.5	4	50	01-00485-06215	-0.005～0mm	0.56	1個
0.6	0.3	0.02	2	4	50	01-00485-06220	-0.005～0mm	0.56	1個
0.6	0.3	0.02	2.5	4	50	01-00485-06225	-0.005～0mm	0.56	1個
0.6	0.3	0.05	0.5	4	48	01-00485-06405	-0.005～0mm	0.56	1個
0.6	0.3	0.05	1	4	50	01-00485-06410	-0.005～0mm	0.56	1個
0.6	0.3	0.05	1.5	4	50	01-00485-06415	-0.005～0mm	0.56	1個

通常単価(税別) (税込単価)	通常出荷日

29,946円 ( 32,941円 )	1日目
30,318円 ( 33,350円 )	1日目
30,876円 ( 33,964円 )	1日目
29,946円 ( 32,941円 )	1日目
30,318円 ( 33,350円 )	1日目
30,876円 ( 33,964円 )	1日目
22,816円 ( 25,098円 )	1日目
22,816円 ( 25,098円 )	1日目
23,436円 ( 25,780円 )	1日目
20,460円 ( 22,506円 )	1日目
20,460円 ( 22,506円 )	1日目
21,080円 ( 23,188円 )	1日目
22,506円 ( 24,757円 )	1日目
22,630円 ( 24,893円 )	1日目
22,816円 ( 25,098円 )	1日目
23,064円 ( 25,370円 )	1日目
23,436円 ( 25,780円 )	1日目
20,274円 ( 22,301円 )	1日目
20,398円 ( 22,438円 )	1日目
20,460円 ( 22,506円 )	1日目
20,770円 ( 22,847円 )	1日目
21,080円 ( 23,188円 )	1日目
22,606円 ( 24,867円 )	1日目
22,803円 ( 25,083円 )	1日目
23,000円 ( 25,300円 )	1日目
23,263円 ( 25,589円 )	1日目
23,658円 ( 26,024円 )	1日目
20,372円 ( 22,409円 )	1日目
20,503円 ( 22,553円 )	1日目
20,503円 ( 22,553円 )	1日目
20,963円 ( 23,059円 )	1日目
21,292円 ( 23,421円 )	1日目
20,372円 ( 22,409円 )	1日目
20,503円 ( 22,553円 )	1日目
20,503円 ( 22,553円 )	1日目
20,963円 ( 23,059円 )	1日目
21,292円 ( 23,421円 )	1日目
17,608円 ( 19,369円 )	1日目
17,732円 ( 19,505円 )	1日目
17,856円 ( 19,642円 )	1日目
19,846円 ( 21,831円 )	1日目
19,592円 ( 21,551円 )	1日目
15,810円 ( 17,391円 )	1日目
15,934円 ( 17,527円 )	1日目
16,120円 ( 17,732円 )	1日目
17,875円 ( 19,663円 )	1日目
17,608円 ( 19,369円 )	1日目
15,810円 ( 17,391円 )	1日目
15,934円 ( 17,527円 )	1日目
16,120円 ( 17,732円 )	1日目
17,875円 ( 19,663円 )	1日目
17,608円 ( 19,369円 )	1日目
18,663円 ( 20,529円 )	1日目
18,795円 ( 20,675円 )	1日目
18,926円 ( 20,819円 )	1日目
20,503円 ( 22,553円 )	1日目
20,700円 ( 22,770円 )	1日目
16,758円 ( 18,434円 )	1日目
16,889円 ( 18,578円 )	1日目
17,086円 ( 18,795円 )	1日目

基本情報

基本情報

【特長】
・切削負荷を軽減させる刃形状。仕上げ精度の向上を実現
・微細切削での加工能率アップと寿命の更なる安定性を実現しました
・シャンク径公差は-0.001mmから-0.003mmの2μm範囲で、超高精度タイプの焼きばめチャックにも対応します

ご注意

Φ0.1及びΦ0.15の底刃は、軸中心まで刃がありません。削り残しにご注意ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SHPR400 CBNスーパーハイプレシジョンラジアスエンドミルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 SHPR400 CBNスーパーハイプレシジョンラジアスエンドミル	CBNラジアスエンドミル4枚刃 CR400	CBN4枚刃ロングネックラジアスエンドミル SSR400	CBNロングネックラジアスエンドミル4枚刃 CLR400	エポックCBNスーパーラジアスエンドミル CBN-EPSR2□□□-□□.□-□□□	CBNラジアスエンドミル2枚刃 CR200
メーカー	日進工具	TOWA	日進工具	TOWA	MOLDINO(モルディノ・旧三菱日立ツール)	TOWA
通常価格	14,756円-	11,900円 -	16,692円 -	11,900円 -	13,307円 -	9,900円 -
通常出荷日	1日目	1日目	1日目	1日目	在庫品1日目〜	1日目
加工用途（加工形状）	平面 / 溝	平面 / 側面 / R溝	平面 / 溝	平面 / 側面 / R溝	平面 / 彫込み / R溝	平面 / 側面 / R溝
工具材質	CBN	CBN	CBN	CBN	CBN	CBN
被削材	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 銅	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 銅	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 銅
ねじれ角	ネジレなし	ネジレなし	ネジレなし	ネジレなし	-	ネジレなし
コーティング	ノンコート	ノンコート	ノンコート	ノンコート	ノンコート	ノンコート

よく一緒に購入される商品

日進工具
SSR200 CBNスーパースピードラジ…0
通常価格(税別) : 11,682円-
通常出荷日 : 在庫品1日目～
当日出荷可能
日進工具
MHRH430R 無限コーティングプレミ…4
通常価格(税別) : 4,407円-
通常出荷日 : 在庫品1日目～
当日出荷可能
TOWA
CBNラジアスエンドミル4枚刃 CR40…0
通常価格(税別) : 11,900円-
通常出荷日 : 1日目
TOWA
CBNラジアスエンドミル2枚刃 CR20…0
通常価格(税別) : 9,900円-
通常出荷日 : 1日目
MOLDINO(モルディノ・…
エポックCBNスーパーラジアスエンドミル…0
通常価格(税別) : 13,307円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
CBNボールエンドミル 2枚刃4
通常価格(税別) : 9,760円-
通常出荷日 : 在庫品1日目～
当日出荷可能
