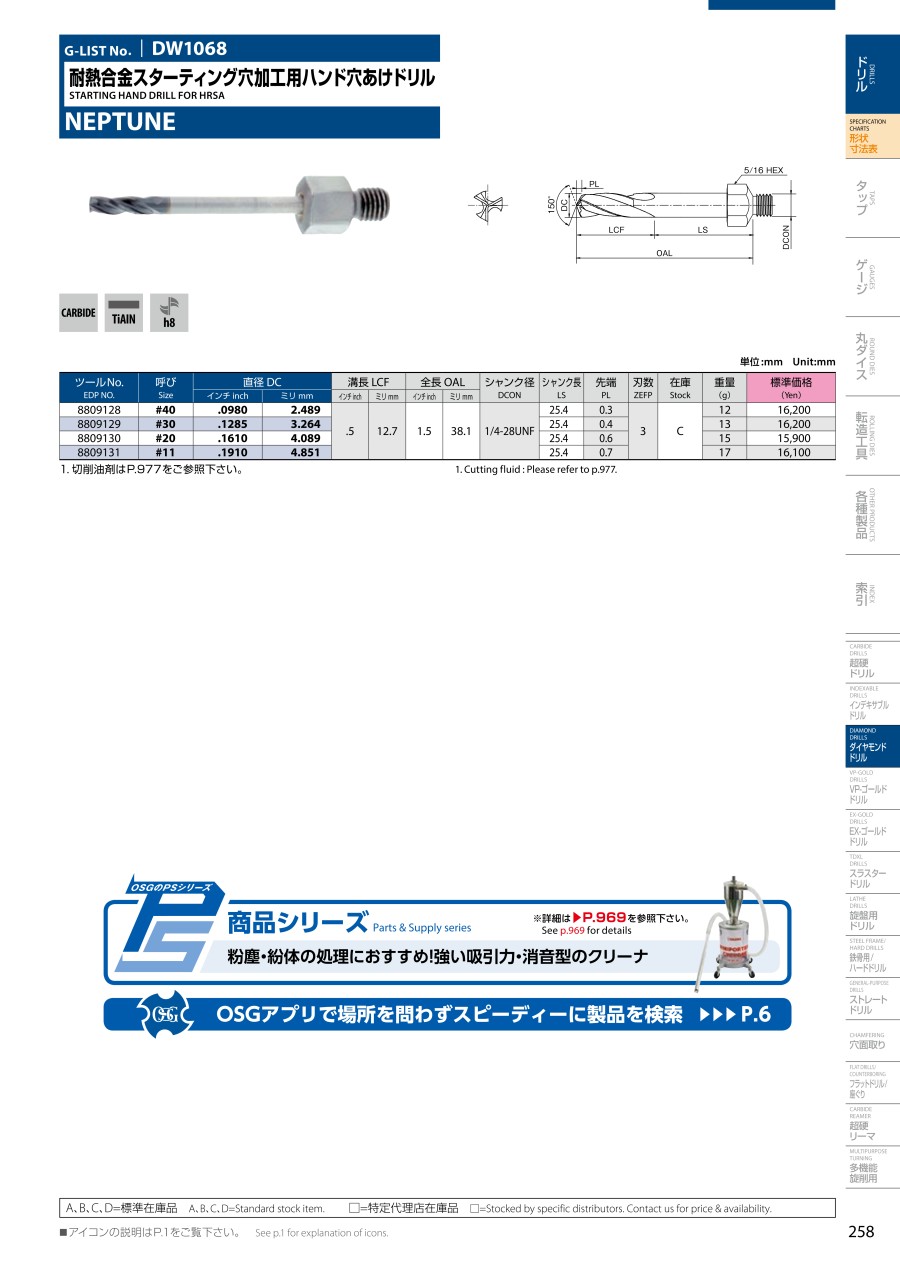

NEPTUNE TiAlNコーティング 耐熱合金スターティング穴加工用ハンド穴あけドリル

外形図

選定サポート情報

選定サポート情報

基準切削条件

良好な加工が得られたのなら、工具寿命と加工能率の判定が必要ですが、ここでは加工能率を上げることを重視して説明します。
ドリルの加工能率はテーブル送りF（mm/min）で示されます。一般的にハイス製のドリルは、工具寿命に対して回転数の影響は大きく、1回転数当りの送り量の影響は少ないので、加工能率を上げるには送り量を上げるのが有効です。
しかし、送り量を上げ過ぎると切りくずが異常に厚くなるので、テストにより適度に分断される送り量を探すことが必要です。

一方、超硬合金製のドリルでは、切れ刃にすくい角が負に大きなチャンファが研ぎ付けてあるため、適切な送り量の範囲がハイス工具より狭く、これを外れると寿命は大きく低下します。一方、ハイス工具より非常に高い耐熱性ゆえに切削速度、すなわち回転数を高くすることにより、加工能率を高くするほうが有利です。

溝長の設定

ドリルの溝長は、切削速度、送り量、切削油剤の選定などと並んで、ドリルの寿命に大きく影響します。
加工穴深さ、ブッシュ、再研代を考慮し、できる限り短く設定すべきです。これは、溝長が長ければ長い程剛性が低下し、ねじれや振れがホルダの取付け精度の影響で拡大され、不安定な切削状態になるからです。適切な溝長の設定値として、下記を目安として下さい。

穴深さ（ブッシュワーク間隔、ブッシュ長を含む）+1.5×DC（直径）+再研代+貫通代
