PXDZ フェニックスヘッド交換式ドリルPXD 5Dタイプ

製品特長・仕様

製品の基本仕様・特長

• 超硬ドリルと同等の能率
• 穴精度が求められる加工に対応
• ボディ1つで複数の加工サイズに対応
• 超硬ドリルより高いコストパフォーマンス
• 取付け取り外しが簡単
  ねじを使用しない、シンプルかつ強固な締結

性能・試験情報

これまでの加工をスピードアップ

加工能率2倍以上

品名	工具径	被削材	穴深さ （mm）	切削速度 （m/min）	回転数 （min-1）	送り量 （mm/rev）	送り速度 （mm/min）	切削油剤	使用機械
油穴付きハイスドリル	φ16	S50C	50	30	600	0.4	240	水溶性 切削油剤	横形マシニングセンタ
インデキサブルドリル				160	3,200	0.09	288
PXD				100	1,990	0.3	597

加工能率3倍以上

品名	工具径	被削材	穴深さ （mm）	切削速度 （m/min）	回転数 （min-1）	送り量 （mm/rev）	送り速度 （mm/min）	切削油剤	使用機械
油穴付きハイスドリル	φ25	S50C	75	25	320	0.5	160	水溶性 切削油剤	横形マシニングセンタ
インデキサブルドリル				160	2,000	0.13	260
PXD				100	1,270	0.5	635

加工能率・寿命アップ・加工コスト大幅ダウン

• 工具径：φ16
• 穴深さ：50mm
• 使用機械：横形マシニングセンタ
• 切削油剤：水溶性切削油剤

S50Cの高能率加工（穴深さ5D）

5Dの深穴加工でも超硬ドリルと同等の加工能率を実現した。また、他社品に比べても長寿命であった。

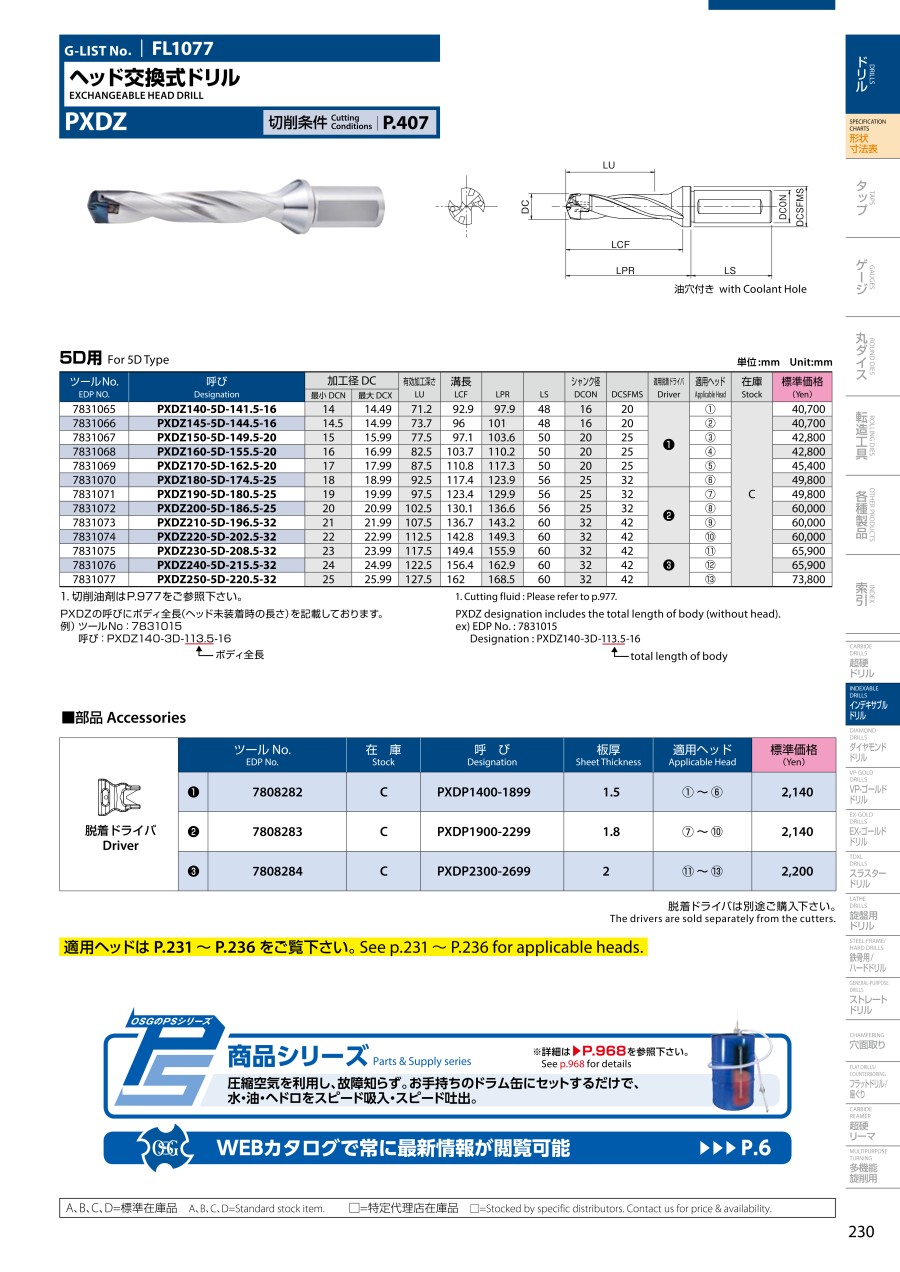

外形図

オイルホール付き

使用方法・使用事例

使用方法

ヘッド交換式ドリルの取り付けについて

＜取付け手順＞

＜取付け後の確認＞



推奨切削条件

推奨切削条件表

切削条件時の注意

1. この切削条件基準表は、水溶性切削油剤を内部給油にて使用する場合のものです。
2. 水溶性切削油剤は希釈倍率20倍以下の良質のものをご使用下さい。
3. この切削条件基準表は、実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。
4. 被削材の保持はしっかりと行い、変形、たわみ、振動が起こらない状態にして下さい。
5. オイルホールの詰まりは折損トラブルの原因になります。給油装置のフィルタは必ず装着して下さい。
6. ヘッドの取り付け方法や使用上の注意についてはデジタルカタログをご参照下さい。

適用被削材

◎：第一推奨材質 ○：第二推奨材質

選定サポート情報

注意・禁止事項

使用上の注意

PXDはクランプねじを使用しないため、締結部が緩みにくい加工環境を設定する必要があります。
特に穴あけ貫通時には注意が必要となります。

• 薄板でワーク保持が悪く、スプリングバックを起こしやすい材料での加工は、抜け際の回転送りを30%程度落として下さい。
• 貫通する時の深さ位置の設定は下記を参考にして下さい。
