ツール用品技術窓口

絞り込み条件

未確定：候補が25型番あります。

コーナーR（ノーズR）(mm)
~mm
- 0.2
- 0.4
- 0.8
- 1.2
被削材状態
~mm
切れ刃長
~mm
- 07
- 11
厚さ
~mm
- 02（2.38）
- T3（3.97）
材種記号
~mm
タイプ
~mm
- 2NC-DCGW-LS
出荷日
- すべて
- 1日以内
- 2日以内
- 3日以内

住友電工ハードメタル

住友電工ハードメタル・CBN・2NC-DCGW-LS・55°ひし形・ポジ・穴有・旋削チップ

カタログ |

通常単価(税別): 5,384円～5,916円

税込単価: 5,922円～6,508円

スミボロンに特殊セラミックスをコーティングしたもので、切削工具材料に求められる...

形状
D（55°ひし形）
被削材
H（高硬度材）
用途
仕上げ～中切削
材種（母材）
CBN
逃げ角
ポジ7°（C）
勝手
なし
コーティング
PVDコーティング
溝・穴
W（穴あり）
精度
G
ワイパー刃
なし
利用可能コーナー数
2

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
キャッチコピー以外の材種特長につきましてはメーカーサイトをご覧ください。

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

CBN 焼結体工具であるスミボロンは、鉄族元素との反応性が低いため主として鉄系金属の切削加工に使用されます。

BNC2115

焼入鋼の高精度加工の決定版
耐境界摩耗性に優れる厚膜コーティングと強靭なCBN母材により、優れた面粗さを安定して実現

BNC2125

焼入鋼加工の第一推奨
耐摩耗性と靭性を両立させた厚膜コーティングと強靭なCBN母材により、幅広い切削用途で安定加工を実現

推奨切削条件

推奨切削条件表

適用被削材

選定サポート情報

使い分け

適用領域

高周波材（S45C / S55C等）、浸炭焼入鋼

軸受鋼（SUJ2等）

住友電工ハードメタル・CBN・2NC-DCGW-LS・55°ひし形・ポジ・穴有・旋削チップ適用領域-1

住友電工ハードメタル・CBN・2NC-DCGW-LS・55°ひし形・ポジ・穴有・旋削チップ適用領域-2

高周波材（S45C / S55C等）、浸炭焼入鋼

コーテッドスミボロン

材種マップ

*ダクタイル鋳鉄専用

推奨材種

材種		結合材	含有率（%）	粒度（μm）	硬度HV （GPa）	抗折力（GPa）	主要膜構成	膜厚（μm）	特長
コーテッド	BNC2105	TiCN	45～50	3	30～32	1.1～1.2	TiAlN 超多層膜	3	高速仕上加工に最適な耐摩耗性に優れるコーティングとCBN母材を備えた材種。
	BNC2115	TiN	60～65	3	31～33	1.3～1.4	TiAlSiN 超多層膜	3	耐境界摩耗性に優れるコーティングと強靭なCBN母材により、優れた面粗さを安定して実現する。
	BNC2125	TiN	65～70	4	33～35	1.5～1.6	TiAlBN 超多層膜	3	耐摩耗性と靭性を両立させたコーティングと強靭なCBN母材で、更なる安定加工を実現する。
	BNC2010	TiCN	50～55	2	30～32	1.1～1.2	TiCN多層膜	2	コーティングと母材の耐摩耗性を向上させ、優れた面粗度を安定して実現する。
	BNC2020	TiN	70～75	5	34～36	1.4～1.5	TiAIN多層膜	2	強靭な母材に耐摩耗性と密着性に優れる膜をコーティングし、汎用・高能率切削で長寿命を実現する。
	BNC300	TiN	60～65	1	33～35	1.5～1.6	TiAIN	1	断続部と連続部が混在した被削材の仕上げ加工に適する。
	BNC100	TiN	40～45	1	29～32	1.0～1.1	TiAIN/ TiCN	3	耐摩耗性に優れるコーティングにより高速仕上げ加工に適する。
	BNC160	TiN	60～65	3	31～33	1.2～1.3	TiAIN/ TiCN	3	焼入鋼の仕上げ加工で高精度加工を安定して実現する。
	BNC200	TiN	65～70	4	33～35	1.4～1.5	TiAIN	3	強靭な母材と耐摩耗性に優れるコーティングにより長寿命を発揮する。
	BNC8115	Al化合物	85～90	8	39～42	0.95～1.15	TiAlN	2	CBN焼結体100%のソリッドタイプで、耐摩耗性に優れるPVDコートを施した、逃げ面摩耗に優れ粗加工が可能な材種。
ノンコート	BN1000	TiCN	40～45	1	27～31	0.9～1.0	-	-	最高の耐摩耗性と耐欠損性を備え、高速切削に適する。
	BN2000	TiN	50～55	2	31～34	1.1～1.2	-	-	焼入鋼加工汎用材種で耐欠損性と耐摩耗性を高次元で両立する。
	BNX20	TiN	55～60	3	31～33	1.0～1.1	-	-	耐クレータ摩耗性に優れ、切削温度が高くなる高能率加工に適する。
	BN350	TiN	60～65	1	33～35	1.5～1.6	-	-	最高の刃先強度を実現し、強断続加工に適する。
	BNX10	TiCN	40～45	3	27～31	0.9～1.0	-	-	耐摩耗性に優れ、高速連続加工に適する。

抗折力はインサートのCBN 層相当の試験片にて測定。

インサート精度選択ガイド

等級	E級	G級	M級
等級
厚み公差	±0.025mm	±0.13mm	±0.13mm
特長	側面が研削肌厚さ許容差がG級より小さい	側面が研削肌	原則として、側面が焼結肌
用途	高精度～仕上げ加工	仕上げ加工～軽切削	粗加工～軽切削
型番例	CCET09T302R-FX DCET0702018L-FY	CCGT09T304R-FX DCGT11T302MN-SI（※）	CCMT09T304N-LU DCMT070208N-SU

（※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。

型番リスト

表示件数

型番

コーナーR（ノーズR）

(mm)

被削材状態

切れ刃長

厚さ

材種記号

切れ刃長詳細

(mm)

最小発注数量

0.2	連続	07	02（2.38）	BNC2115	2.6	1個
0.2	軽断続	07	02（2.38）	BNC2125	2.6	1個
0.4	連続	07	02（2.38）	BNC2115	2.4	1個
0.4	軽断続	07	02（2.38）	BNC2125	2.4	1個
0.8	連続	07	02（2.38）	BNC2115	2.0	1個
0.8	軽断続	07	02（2.38）	BNC2125	2.0	1個
0.2	連続	11	T3（3.97）	BNC2115	2.6	1個
0.2	軽断続	11	T3（3.97）	BNC2125	2.6	1個
0.4	連続	11	T3（3.97）	BNC2105	2.4	1個
0.4	連続	11	T3（3.97）	BNC2115	2.4	1個
0.4	軽断続	11	T3（3.97）	BNC2125	2.4	1個
0.4	断続	11	T3（3.97）	BNC2135	2.4	1個
0.4	断続	11	T3（3.97）	BNC300	2.4	1個
0.8	連続	11	T3（3.97）	BNC2105	2.0	1個
0.8	連続	11	T3（3.97）	BNC2115	2.0	1個
0.8	軽断続	11	T3（3.97）	BNC2125	2.0	1個
0.8	断続	11	T3（3.97）	BNC2135	2.0	1個
0.8	断続	11	T3（3.97）	BNC300	2.0	1個
1.2	連続	11	T3（3.97）	BNC2115	1.9	1個
1.2	軽断続	11	T3（3.97）	BNC2125	1.9	1個
0.2	軽断続	07	02（2.38）	BNC200	2.6	1個
0.4	軽断続	07	02（2.38）	BNC200	2.4	1個
0.2	軽断続	11	T3（3.97）	BNC200	2.6	1個
0.4	軽断続	11	T3（3.97）	BNC200	2.4	1個
0.8	軽断続	11	T3（3.97）	BNC200	2.0	1個

通常単価(税別) (税込単価)	通常出荷日

5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,916円 ( 6,508円 )	3日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,916円 ( 6,508円 )	2日目
5,384円 ( 5,922円 )	1日目
5,916円 ( 6,508円 )	3日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,916円 ( 6,508円 )	2日目
5,384円 ( 5,922円 )	1日目
5,916円 ( 6,508円 )	2日目
5,916円 ( 6,508円 )	2日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目
5,384円 ( 5,922円 )	1日目

詳細情報

基本情報

基本情報

スミボロンに特殊セラミックスをコーティングしたもので、切削工具材料に求められる硬度、靭性、耐熱性、耐酸化性などの特性をCBN焼結体とコーティング膜で分担させることで、優れた切削性能を引き出しています。
【材種特長】
・BNC2115は耐境界摩耗性に優れるコーティングと強靭なCBN母材により、優れた面粗さを安定して実現
・BNC2125は耐摩耗性と靭性を両立させたコーティングと強靭なCBN母材で、更なる安定加工を実現
・BNC2105は耐摩耗性に優れるコーティングとCBN母材により、高速加工で安定長寿命を実現

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
キャッチコピー以外の材種特長につきましてはメーカーサイトをご覧ください。

カタログ

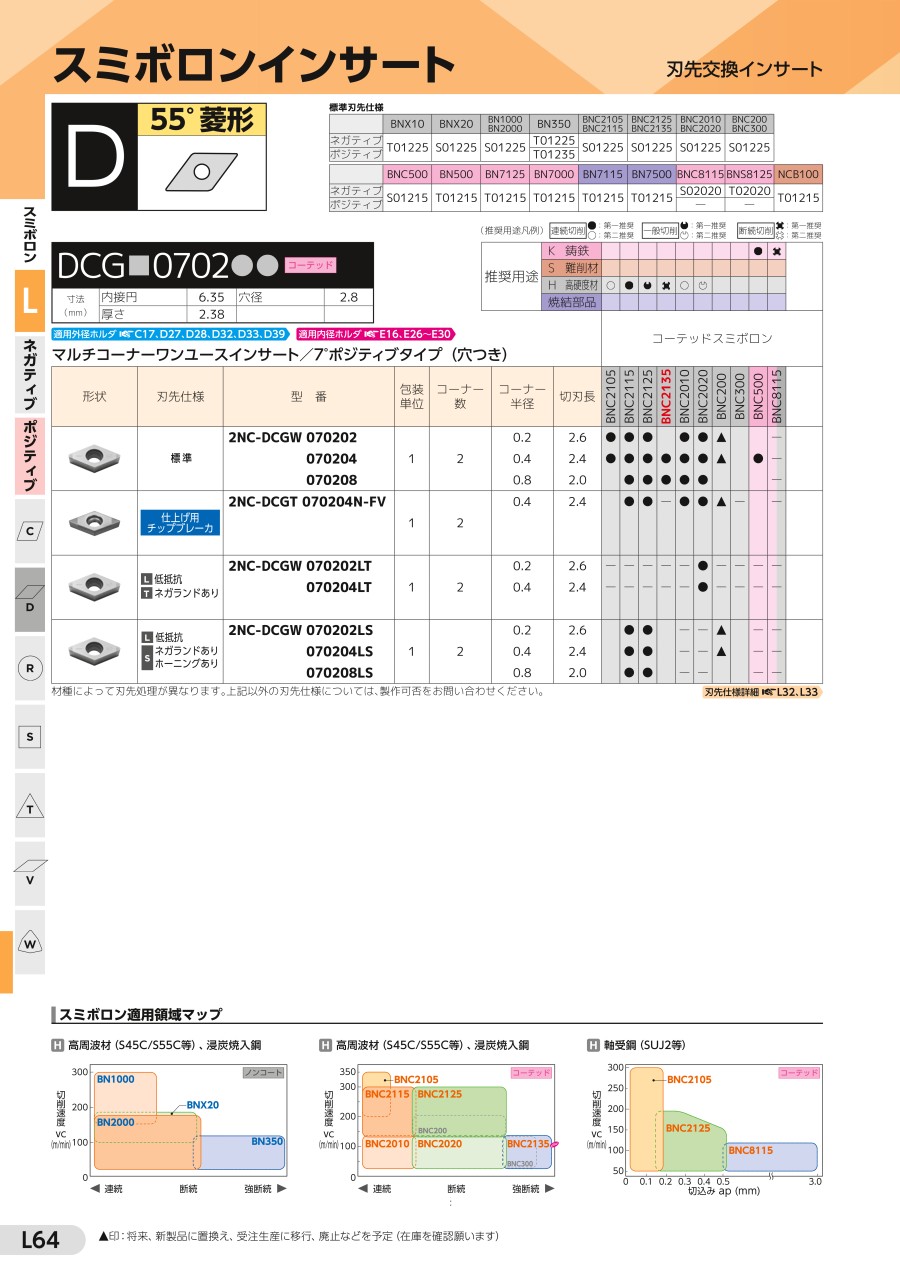

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
三菱マテリアル・TNMG-SA・三角形・ネガ・穴有・旋削チップ
タンガロイ
タンガロイ・CBN・4QS-SNGA・四角形・ネガ・穴有・旋削チップ
タンガロイ
タンガロイ・CBN・2QP-DCGT-HS・55°ひし形・ポジ・穴有・旋削チップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
