PMD SF フェニックスシリーズ 多機能カッタ ねじ込みタイプ

製品特長・仕様

製品の基本仕様・特長

■一本で様々な加工形態に対応

■2種類のインサートを使用することで「突込み→横引き」の連続加工が可能

底刃用インサート

優れた切りくず分断性でトラブルの無い安定加工。
座ぐりカッタPZAGと同じインサートを採用。

外周刃用インサート

高い剛性とシャープな切れ刃でびびらず安定した長寿命。
肩削りカッタPSEと同じインサートを採用。

■穴加工で高い切りくず分断性

■加工用途に合わせたインサートバリエーション

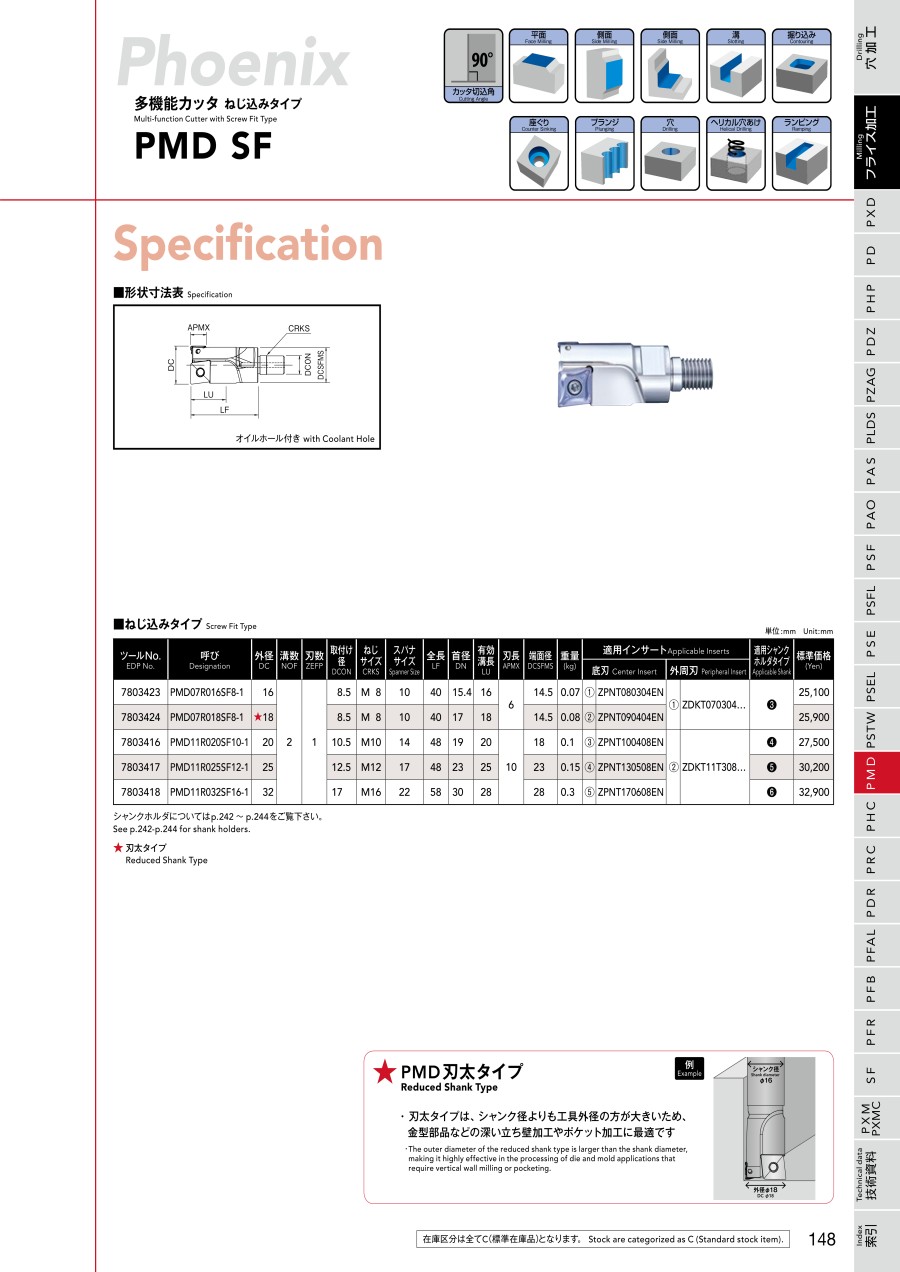

外形図

オイルホール付き

動画

推奨切削条件

推奨切削条件表

•  本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
•  加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

■側面・溝加工

• 横引き加工時は1枚刃で計算下さい。

■穴加工（座繰り加工・プラン時加工共通）

切削条件時の注意

• 上記条件表はショートシャンクタイプにおける推奨値となります。ロングシャンクタイプは切削速度を上記条件表の80%でご使用下さい。

1. この切削条件基準表は、水溶性切削油剤を使用する場合のものです。
2. この切削条件基準表は、実切削速度における一般的な値を示したものです。加工環境に合わせて、適宜調整して下さい。
3. インサートの装着に際しては、傷や汚れを取り除いた状態でしっかりと取り付けして下さい。
4. 被削材の保持はしっかりと行い、変形、たわみ、振動が起こらない状態にして下さい。

■ランピング・ヘリカル穴あけ加工時の最大傾斜角は3°以下に設定下さい。

適用被削材

◎第一推奨材質    ○第二推奨材質
NM：アルミニウム合金用    GL：軽切削用    GM：中切削用    GR：重切削用    HR：高硬度鋼用    SM：耐熱合金用
