タンガロイ・CBN・2QP-VNGM-HM・35°ひし形・ネガ・穴有・旋削チップ

カタログ |

通常単価(税別): 6,520円

税込単価: 7,172円

タンガロイCBNインサート【特長】・ネガティブタイプ・コーナ数：2

形状
V（35°ひし形）
被削材
H（高硬度材）
用途
仕上げ～中切削
コーナーR（ノーズR） (mm)
0.8
材種（母材）
CBN
逃げ角
ネガ0°（N）
勝手
なし
コーティング
ノンコート
被削材状態
連続
切れ刃長
16
厚さ
04（4.76）
溝・穴
M（穴あり）
精度
G
ワイパー刃
なし
利用可能コーナー数
2
材種記号
BXM20
ブレーカ記号
HM
トラスココード
825-4618
CADデータ有無 (2D/3D)
2D

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

型番:

2QP-VNGM160408-HM-BXM20

解除

この商品は2個からご注文いただけます。

2QP-VNGM160408-HM-BXM20の仕様・寸法情報

形状

V（35°ひし形）

被削材

H（高硬度材）[○]

用途

仕上げ～中切削

コーナーR（ノーズR）(mm)

0.8

材種（母材）

CBN

逃げ角

ネガ0°（N）

勝手

なし

コーティング

ノンコート

被削材状態

連続

切れ刃長

厚さ

04（4.76）

溝・穴

M（穴あり）

精度

ワイパー刃

なし

利用可能コーナー数

材種記号

BXM20

ブレーカ記号

トラスココード

825-4618

CADデータ有無(2D/3D)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

型番	形状	被削材	用途（ブレーカー）	材種（母材）	コーティング	被削材状態	逃げ角	精度	溝・穴	切れ刃長	厚さ	コーナーR（ノーズR）	勝手	ワイパー刃
2QP-VNGM160408-HM-BXM20	V（35度ひし形）	H（高硬度材）	仕上げ～中切削	CBN	ノンコート	連続	ネガ0度（N）	G	M（穴あり）	16	04（4.76）	0.8mm	なし	なし

型番リスト

表示件数

型番

2QP-VNGM160408-HM-BXM20

最小発注数量

2個

通常単価(税別) (税込単価)	通常出荷日

6,520円

( 7,172円 )

1日目

詳細情報

基本情報

基本情報

タンガロイCBNインサート
【特長】
・ネガティブタイプ
・コーナ数：2

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

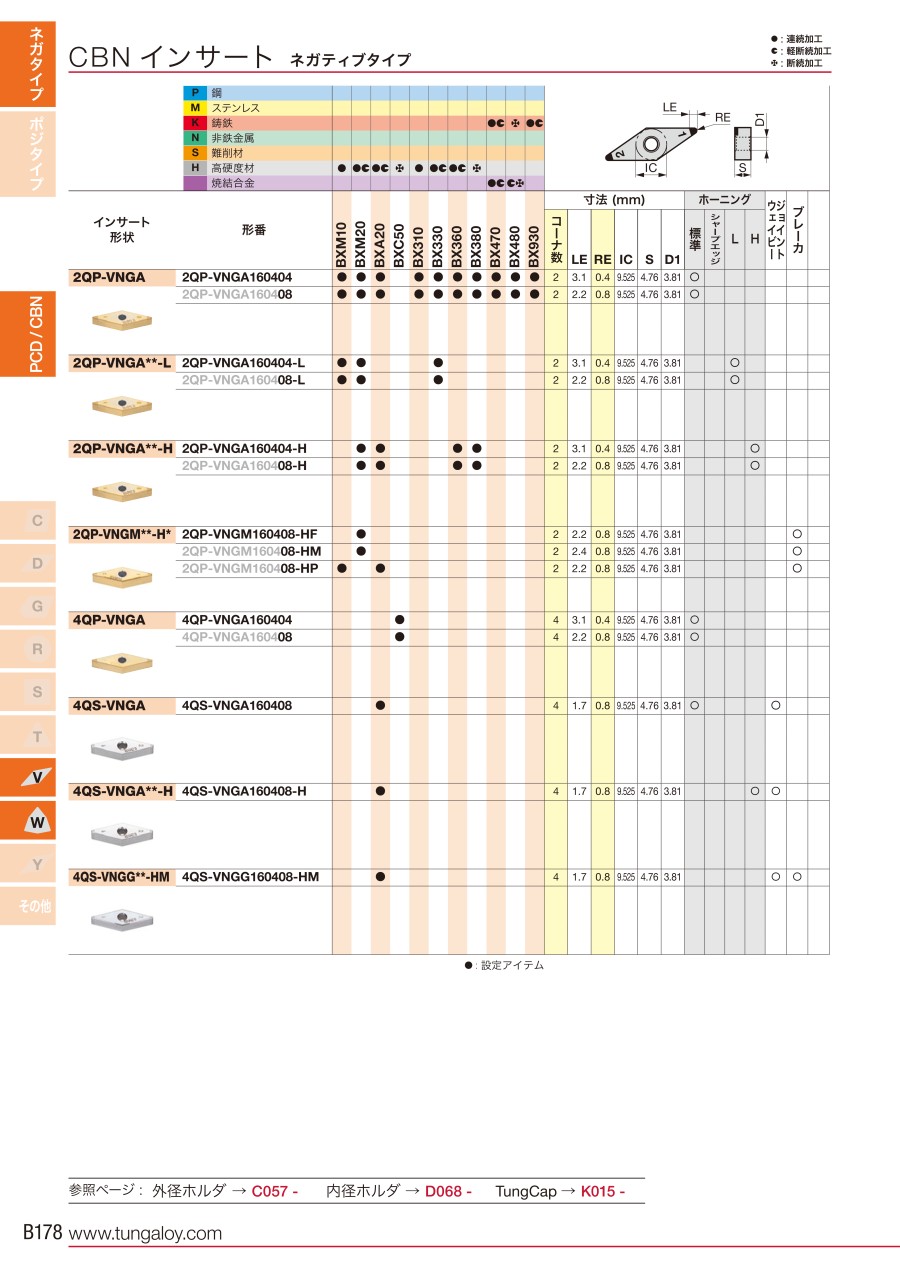

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タンガロイ・CBN・2QP-VNGM-HM・35°ひし形・ネガ・穴有・旋削チップの型番2QP-VNGM160408-HM-BXM20のページです。型番2QP-VNGM160408-HM-BXM20に関する仕様情報を記載しております。
