オーエスジー

EC 多機能旋削エコカットミニアダプタ

カタログ |

通常単価(税別): 25,690円～27,682円

税込単価: 28,259円～30,450円

【仕様】・EcoCutMIni（ECM）用のアダプタです・安定加工・刃先位置の...

種類
アダプタ
種類詳細
エコカットミニアダプタ
I2 (mm)
18

ご注意

画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

アダプタについて

EcoCut Miniも内部スルークーラントに対応
内部給油機構

アダプタの特長

EcoCut Mini内部を通るクーラントに加え、アダプタ端面からEcoCut Mini背部に向かってクーラントを噴射する機構

内径旋削時に切りくずがワークとEcoCut Mini背部に入り込むのを防ぎ安定加工が可能。

性能・試験情報

EcoCut MiniでEcoCut Miniアダプタ内径を加工

改善要項

工具の集約
加工時間の短縮

工具		EcoCut Mini	従来工具
工具		ECM 05R - 4.00D（CTPP435）	工具2本使用
使用機械		複合旋盤
ワーク		EcoCut Mini アダプタ
被削材		SCM相当焼入れ後加工（42～43HRC）
加工工程	（1）	φ5穴あけ EcoCut Mini	φ5.5穴あけドリル
	（2）	φ5.8ボーリング EcoCut Mini	φ5.8ボーリングバー
	（3）	φ6.0リーマ	φ6.0リーマ

切削条件

加工工程	EcoCut Mini			従来工具
加工工程	切削速度 Vc （m/min）	送り量 f （mm/rev）	切込み ap （mm）	切削速度 Vc （m/min）	送り量 f （mm/rev）	切込み ap （mm）
ドリル加工	60	0.02	φ5	30	0.1	φ5.5
内径旋削	60	0.05	0.4	50	0.04	0.15
リーマ	10	0.1	0.1	10	0.1	0.1

結果

リーマ前の加工をEcoCut Mini1本に集約
ツールチェンジの時間削減でサイクルタイムを3秒短縮、量産においては数秒の短縮でも大きなコストダウンとなる

外形図

※シャンク後端に配管接続ねじRc1/8の追加工対応可能となる、油溜まりを兼ねた下穴φ8.2を追加

選定サポート情報

小径ソリッドタイプ

CTPP435／CTWN425

材種	DC	L／D	ツール No.	型番	勝手	DCONMS	全長	溝長	シャンク部寸法		RE	WF
材種	DC	L／D	ツール No.	型番	勝手	DCONMS	OAL	LU	b₁	b₂	RE	WF
CTPP435	2	2.25D	8923137	ECM02L-2.25D	L	6	28	4.5	11	3.5	0.1	1
		2.25D	8923121	ECM02R-2.25D	R		28	4.5
		4.0D	8923139	ECM02L-4.00D	L		31	8
		4.0D	8923123	ECM02R-4.00D	R		31	8
	2.5	2.25D	8923141	ECM02.5L-2.25D	L	6	29	5.63	11	3.5	0.1	1.25
		2.25D	8923125	ECM02.5R-2.25D	R		29	5.63
		4.0D	8923143	ECM02.5L-4.00D	L		33	10
		4.0D	8923127	ECM02.5R-4.00D	R		33	10
	3	2.25D	8923145	ECM03L-2.25D	L	6	31	6.75	11	3.5	0.1	1.5
		2.25D	8923129	ECM03R-2.25D	R		31	6.75
		4.0D	8923147	ECM03L-4.00D	L		35	12
		4.0D	8923131	ECM03R-4.00D	R		35	12
	3.5	2.25D	8923149	ECM03.5L-2.25D	L	6	32	7.88	11	3.5	0.1	1.75
		2.25D	8923133	ECM03.5R-2.25D	R		32	7.88
		4.0D	8923151	ECM03.5L-4.00D	L		37	14
		4.0D	8923135	ECM03.5R-4.00D	R		37	14
	4	2.25D	8923101	ECM04L-2.25D	L	6	35	9	11	3.5	0.2	2
		2.25D	8923081	ECM04R-2.25D	R		35	9
		4.0D	8923103	ECM04L-4.00D	L		41	16
		4.0D	8923083	ECM04R-4.00D	R		41	16
	5	2.25D	8923105	ECM05L-2.25D	L	6	37	11.25	11	3.5	0.2	2.5
		2.25D	8923085	ECM05R-2.25D	R		37	11.25
		4.0D	8923107	ECM05L-4.00D	L		45	20
		4.0D	8923087	ECM05R-4.00D	R		45	20
	6	2.25D	8923109	ECM06L-2.25D	L	8	38	13.5	11	3.5	0.2	3
		2.25D	8923089	ECM06R-2.25D	R		38	13.5
		4.0D	8923111	ECM06L-4.00D	L		49	24
		4.0D	8923091	ECM06R-4.00D	R		49	24
	7	2.25D	8923113	ECM07L-2.25D	L	8	42	15.75	11	3.5	0.2	3.5
		2.25D	8923093	ECM07R-2.25D	R		42	15.75
		4.0D	8923115	ECM07L-4.00D	L		53	28
		4.0D	8923095	ECM07R-4.00D	R		53	28
	8	2.25D	8923117	ECM08L-2.25D	L	8	45	18	11	3.5	0.2	4
		2.25D	8923097	ECM08R-2.25D	R		45	18
		4.0D	8923119	ECM08L-4.00D	L		57	32
		4.0D	8923099	ECM08R-4.00D	R		57	32

L=左勝手、R=右勝手

CTPP435	炭素鋼 P	●
	ステンレス鋼 M	●
	鋳鉄 K	○
	非鉄金属 N	-
	耐熱合金 S	●
	高硬度材 H	-

●第一推奨材質
○第二推奨材質

材種	DC	L／D	ツール No.	型番	勝手	DCONMS	全長	溝長	シャンク部寸法		RE	WF
材種	DC	L／D	ツール No.	型番	勝手	DCONMS	OAL	LU	b₁	b₂	RE	WF
CTWN425	2	2.25D	8923138	ECM02L-2.25D-27	L	6	28	4.5	11	3.5	0.1	1
		2.25D	8923122	ECM02R-2.25D-27	R		28	4.5
		4.0D	8923140	ECM02L-4.00D-27	L		31	8
		4.0D	8923124	ECM02R-4.00D-27	R		31	8
	2.5	2.25D	8923142	ECM02.5L-2.25D-27	L	6	29	5.63	11	3.5	0.1	1.25
		2.25D	8923126	ECM02.5R-2.25D-27	R		29	5.63
		4.0D	8923144	ECM02.5L-4.00D-27	L		33	10
		4.0D	8923128	ECM02.5R-4.00D-27	R		33	10
	3	2.25D	8923146	ECM03L-2.25D-27	L	6	31	6.75	11	3.5	0.1	1.5
		2.25D	8923130	ECM03R-2.25D-27	R		31	6.75
		4.0D	8923148	ECM03L-4.00D-27	L		35	12
		4.0D	8923132	ECM03R-4.00D-27	R		35	12
	3.5	2.25D	8923150	ECM03.5L-2.25D-27	L	6	32	7.88	11	3.5	0.1	1.75
		2.25D	8923134	ECM03.5R-2.25D-27	R		32	7.88
		4.0D	8923152	ECM03.5L-4.00D-27	L		37	14
		4.0D	8923136	ECM03.5R-4.00D-27	R		37	14
	4	2.25D	8923102	ECM04L-2.25D-27	L	6	35	9	11	3.5	0.2	2
		2.25D	8923082	ECM04R-2.25D-27	R		35	9
		4.0D	8923104	ECM04L-4.00D-27	L		41	16
		4.0D	8923084	ECM04R-4.00D-27	R		41	16
	5	2.25D	8923106	ECM05L-2.25D-27	L	6	37	11.25	11	3.5	0.2	2.5
		2.25D	8923086	ECM05R-2.25D-27	R		37	11.25
		4.0D	8923108	ECM05L-4.00D-27	L		45	20
		4.0D	8923088	ECM05R-4.00D-27	R		45	20
	6	2.25D	8923110	ECM06L-2.25D-27	L	8	38	13.5	11	3.5	0.2	3
		2.25D	8923090	ECM06R-2.25D-27	R		38	13.5
		4.0D	8923112	ECM06L-4.00D-27	L		49	24
		4.0D	8923092	ECM06R-4.00D-27	R		49	24
	7	2.25D	8923114	ECM07L-2.25D-27	L	8	42	15.75	11	3.5	0.2	3.5
		2.25D	8923094	ECM07R-2.25D-27	R		42	15.75
		4.0D	8923116	ECM07L-4.00D-27	L		53	28
		4.0D	8923096	ECM07R-4.00D-27	R		53	28
	8	2.25D	8923118	ECM08L-2.25D-27	L	8	45	18	11	3.5	0.2	4
		2.25D	8923098	ECM08R-2.25D-27	R		45	18
		4.0D	8923120	ECM08L-4.00D-27	L		57	32
		4.0D	8923100	ECM08R-4.00D-27	R		57	32

L=左勝手、R=右勝手

CTWN425	炭素鋼 P	-
	ステンレス鋼 M	-
	鋳鉄 K	○
	非鉄金属 N	●
	耐熱合金 S	-
	高硬度材 H	-

●第一推奨材質
○第二推奨材質

開発者からのコメント

アダプタがなくても加工できますが、安定加工・刃先位置のリピート性向上のため、アダプタの使用を推奨いたします。
レンチはアダプタに付属しています。

型番リスト

表示件数

型番

全長

(mm)

外径

(mm)

穴径

(mm)

ツールNo

Ｈ1・H2

(mm)

適用EMC

最小発注数量

120	16	4	8929017	15	ECM02／02.5／03／03.5	1個
100	16	6	8929001	15	ECM04／05	1個
100	16	8	8929011	15	ECM06／07／08	1個
120	19.05	4	8929018	17.05	ECM02／02.5／03／03.5	1個
120	19.05	6	8929002	17.2	ECM04／05	1個
120	19.05	8	8929012	17.2	ECM06／07／08	1個
120	20	4	8929019	18	ECM02／02.5／03／03.5	1個
120	20	6	8929003	18	ECM04／05	1個
120	20	8	8929013	18	ECM06／07／08	1個
120	22	4	8929020	20	ECM02／02.5／03／03.5	1個
120	22	6	8929004	20	ECM04／05	1個
120	22	8	8929014	20	ECM06／07／08	1個
120	25	4	8929021	23	ECM02／02.5／03／03.5	1個
120	25	6	8929005	23	ECM04／05	1個
120	25	8	8929015	23	ECM06／07／08	1個
120	25.4	4	8929022	23.4	ECM02／02.5／03／03.5	1個
120	25.4	6	8929006	23.4	ECM04／05	1個
120	25.4	8	8929016	23.4	ECM06／07／08	1個

通常単価(税別) (税込単価)	通常出荷日

27,559円 ( 30,315円 )	1日目
25,690円 ( 28,259円 )	1日目
25,690円 ( 28,259円 )	1日目
27,559円 ( 30,315円 )	1日目
25,690円 ( 28,259円 )	1日目
25,690円 ( 28,259円 )	1日目
27,559円 ( 30,315円 )	1日目
25,690円 ( 28,259円 )	1日目
25,690円 ( 28,259円 )	1日目
27,682円 ( 30,450円 )	1日目
25,738円 ( 28,312円 )	1日目
25,738円 ( 28,312円 )	1日目
27,682円 ( 30,450円 )	1日目
25,738円 ( 28,312円 )	1日目
25,738円 ( 28,312円 )	1日目
27,682円 ( 30,450円 )	1日目
25,738円 ( 28,312円 )	1日目
25,738円 ( 28,312円 )	1日目

詳細情報

基本情報

基本情報

【仕様】
・EcoCutMIni（ECM）用のアダプタです
・安定加工
・刃先位置のリピート向上に役立ちます
・EcoCutMIniのシャンク端面側面により加工の安定性、刃先位置のリピート性向上を実現
・外部クーラントホースのアクセス溝あり
・平取りを4面（90°位相）に配置
・レンチ付属

ご注意

画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

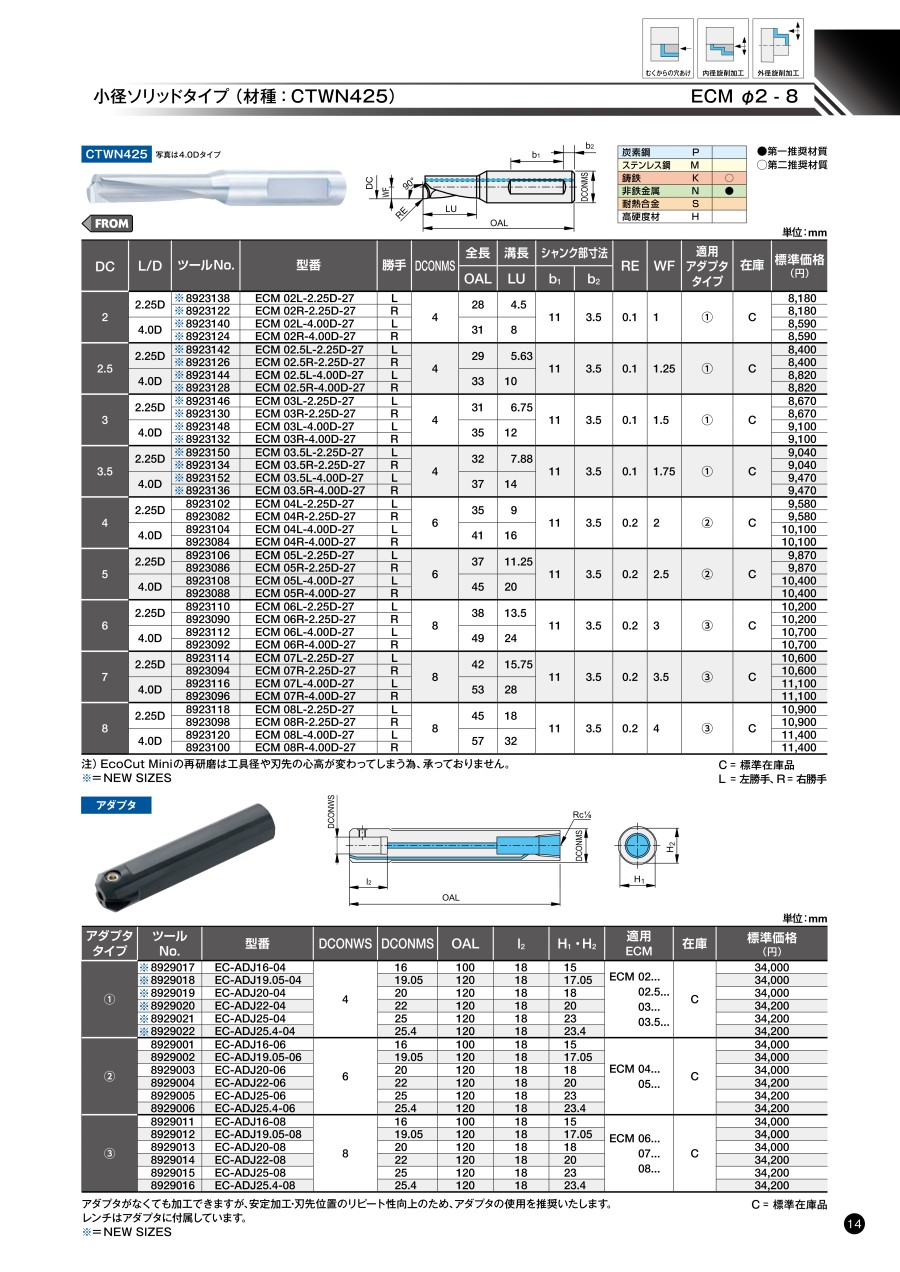

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
