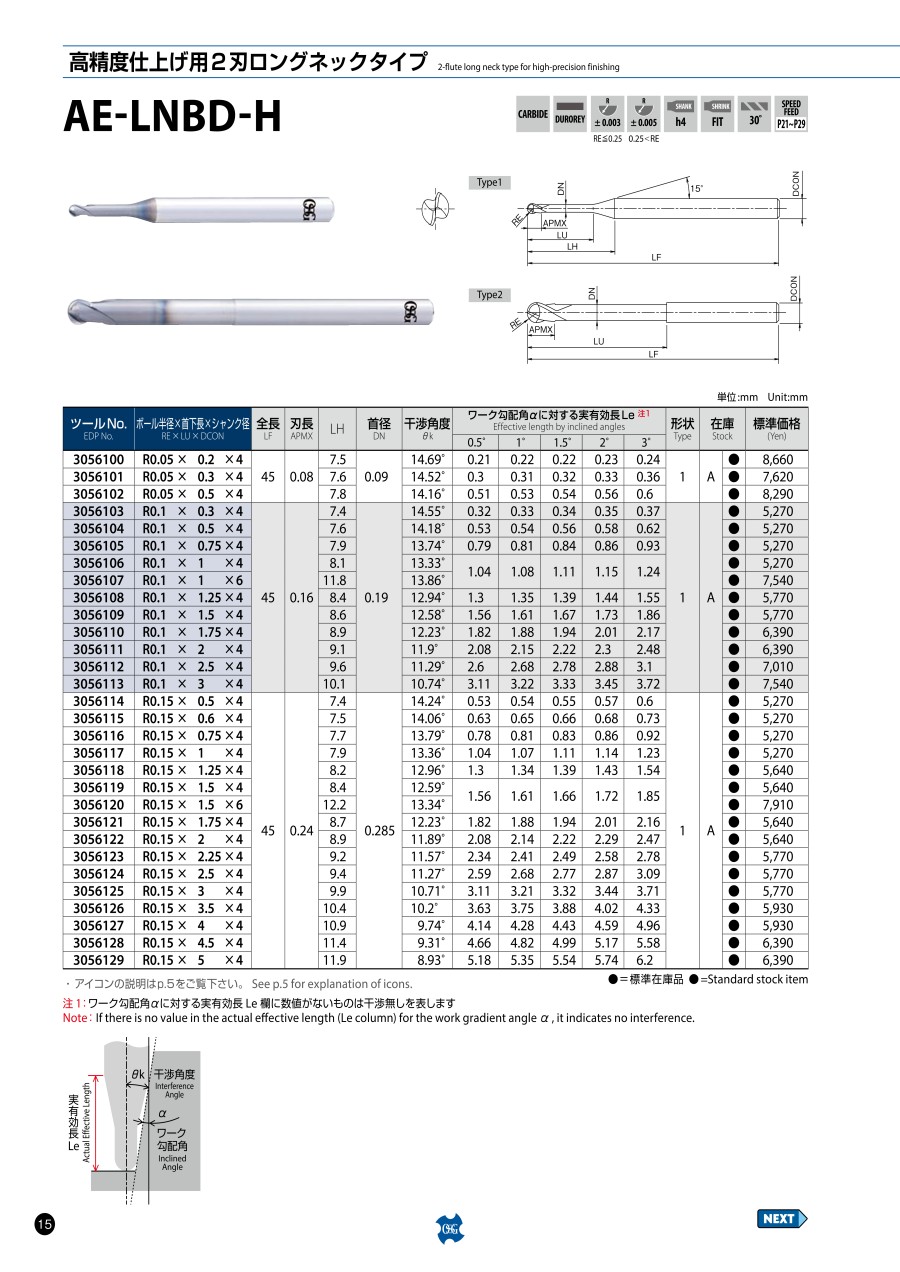

AE-LNBD-H 高硬度鋼用超硬ボールエンドミル高精度仕上げ用2刃ロングネックタイプ

Name: AE-LNBD-H 高硬度鋼用超硬ボールエンドミル 高精度仕上げ用2刃ロングネックタイプ
Brand: オーエスジー
SKU: 223303528682
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 2,739円～8,557円

税込単価: 3,013円～9,413円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・中心部を厚くすることでボール先端のつぶれやチッピングを抑制・180°完安定したR精度を確保・...

詳細を確認

44.0

商品情報

製品特長・仕様

■高硬度鋼加工に最適化された超耐熱性・高じん性のDUROREYコーティング誕生。

SIC含有の超耐熱層と超繊細ナノ周期積層構造によって、高い耐熱性と耐摩耗性を有しつつ、優れたじん性を発揮します。

■３タイプにより幅広い加工法に対応

■高精度仕上げ２刃　ＡＥ－ＬＮＢＤ－Ｈ　形状の特徴

●中心部の厚み
中心部を厚くすることでボール先端のつぶれやチッピングを抑制

●優れたボールR精度
180°間安定したR精度を確保

●外周部ティアドロップ形状
強パックテーパにより点での切削となりびびりが抑制され、欠け防止、加工面精度が向上

●優れたシャンク精度
h4公差(D/-0.004)に対応

●平滑化処理
コーティング表面の平滑化処理により、加工面精度が向上

●豊富なバリエーション
261アイテム（R0.05～R3）で幅広い加工に対応可能

製品特長紹介動画

性能・試験情報

■安定加工 SKD11(60HRC)において、優れた耐久性を発揮

使用工具	AE-LNBD-H R1×10×4	他社品
被削材	SKD11(60HRC)
切削方法	走査線加工
切削速度	107m/min(17,000min^-1)
送り速度	1,400mm/min(0.041mm/t)
切込深さ	ap=0.05mm、Pf=0.1mm
切削油剤	エアブロー
使用機械	立形マシニングセンタ(HSK32)

■長寿命 熱間ダイス鋼DH315において、優れた耐久性を実現

使用工具	AE-LNBD-H R1×10×4	他社品
被削材	DH315(43HRC)
切削方法	ポケット加工
切削速度	88m/min(14,000min^-1)
送り速度	1,000mm/min(0.036mm/t)
切込深さ	ap=0.05mm、Pf=0.1mm
切削油剤	エアブロー
使用機械	横形マシニングセンタ(HSK63)

■仕上げ加工 STAVAX(53HRC)において、良好な耐久性と加工面を実現

使用工具	AE-LNBD-H R1×10×4	他社品
被削材	STAVAX(53HRC)
切削方法	走査線加工
切削速度	150m/min(24,000min^-1)
送り速度	2,400mm/min(0.05mm/t)
切込深さ	ap=0.05mm、Pf=0.1mm
切削油剤	エアブロー
使用機械	立形マシニングセンタ(HSK32)

推奨切削条件

１．機械、ホルダは剛性のある精度の高いものをご使用ください。

２．炭素鋼や焼き入れ鋼の切削では、MQL（オイルミストクーラント）またはエアブローを推奨いたします。

３．切削油剤は被削材に応じてエアブローまたは発煙性の少ない切削油剤をご使用ください。

４．表は等高線加工における負荷の少ない安定した状況を基準としたものです。値は目安ですので実際の加工における切削条件は表を参考に状況に応じて設定ください。

５．加工精度、加工形状、加工パスによって条件の調整を行ってください。

６．Φ0.5（R0.25）未満あるいはL/D（アスペクト比）が10以上では、わずかな負荷の増大で折損することがありますので、切削状況を見て切削条件の調整を行ってください。

７．回転速度が不足する場合は、回転速度と送り速度を表に対して同じ比率で下げてください。

ラインナップのご紹介

３タイプにより幅広い加工工法に対応
高いボールR精度
高硬度鋼向け革新的新コーティングDUROREY

高能率型4刃　AE-BM-H◇高精度仕上げ用2刃　AE-BD-H◇高精度仕上げ用2刃ロングネックタイプ　AE-LNBD-H

お客様使用事例

使用工具

・AE-MS-H（φ6×R0.3）…高複刃荒取り（00：09～）

高硬度材料を高能率かつ安定的に加工する多刃タイプ。

高硬度鋼向け新被膜「DUROREY(デューロレイ)」コーティングを採用し、60HRCを超える被削材においても、高い耐チッピング性を発揮し、

工具の長寿命・高速加工を可能にします。

・AE-LNBD-H（R1.5×10）……高複刃荒取り（00：15～）

・AE-LNBD-H（R1.5×10）……等高線仕上げ（00：30～）

・AE-LNBD-H（R0.2×1）……文字加工（00：34～）

加工面精度にこだわった高硬度鋼用の高精度仕上げ用ボールエンドミル。

高硬度鋼向け新被膜「DUROREY（デューロレイ）」コーティングを採用し、60HRCを超える被削材においても、優れた耐チッピング性を発揮し、工具の長寿命化を可能にします。

型番リスト

表示件数

型番

AE-LNBD-H-R0.05X0.2X4

AE-LNBD-H-R0.05X0.3X4

AE-LNBD-H-R0.05X0.5X4

AE-LNBD-H-R0.1X0.3X4

AE-LNBD-H-R0.1X0.5X4

AE-LNBD-H-R0.1X0.75X4

AE-LNBD-H-R0.1X1X4

AE-LNBD-H-R0.1X1X6

AE-LNBD-H-R0.1X1.5X4

AE-LNBD-H-R0.1X1.25X4

AE-LNBD-H-R0.1X1.75X4

AE-LNBD-H-R0.2X0.75X4

AE-LNBD-H-R0.3X0.75X4

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

ツール№

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.1	0.08	0.05	0.2	4	45	±3	3056100	0.09	0.21	0.22	0.22	0.23	0.24	1個
0.1	0.08	0.05	0.3	4	45	±3	3056101	0.09	0.3	0.31	0.32	0.33	0.36	1個
0.1	0.08	0.05	0.5	4	45	±3	3056102	0.09	0.51	0.53	0.54	0.56	0.6	1個
0.2	0.16	0.1	0.3	4	45	±3	3056103	0.19	0.32	0.33	0.34	0.35	0.37	1個
0.2	0.16	0.1	0.5	4	45	±3	3056104	0.19	0.53	0.54	0.56	0.58	0.62	1個
0.2	0.16	0.1	0.75	4	45	±3	3056105	0.19	0.79	0.81	0.84	0.86	0.93	1個
0.2	0.16	0.1	1	4	45	±3	3056106	0.19	1.04	1.08	1.11	1.15	1.24	1個
0.2	0.16	0.1	1	6	45	±3	3056107	0.19	1.04	1.08	1.11	1.15	1.24	1個
0.2	0.16	0.1	1.5	4	45	±3	3056109	0.19	1.56	1.61	1.67	1.73	1.86	1個
0.2	0.16	0.1	1.25	4	45	±3	3056108	0.19	1.3	1.35	1.39	1.44	1.55	1個
0.2	0.16	0.1	1.75	4	45	±3	3056110	0.19	1.82	1.88	1.94	2.01	2.17	1個
0.2	0.16	0.1	2	4	45	±3	3056111	0.19	2.08	2.15	2.22	2.3	2.48	1個
0.2	0.16	0.1	2.5	4	45	±3	3056112	0.19	2.6	2.68	2.78	2.88	3.1	1個
0.2	0.16	0.1	3	4	45	±3	3056113	0.19	3.11	3.22	3.33	3.45	3.72	1個
0.4	0.3	0.2	0.5	4	45	±3	3056130	0.38	0.54	0.56	0.57	0.58	0.62	1個
0.4	0.3	0.2	0.8	4	45	±3	3056132	0.38	0.85	0.88	0.9	0.93	0.99	1個
0.4	0.3	0.2	0.75	4	45	±3	3056131	0.38	0.8	0.82	0.85	0.87	0.93	1個
0.4	0.3	0.2	1	4	45	±3	3056133	0.38	1.06	1.09	1.12	1.16	1.24	1個
0.4	0.3	0.2	1	6	45	±3	3056134	0.38	1.06	1.09	1.12	1.16	1.24	1個
0.4	0.3	0.2	1.5	4	45	±3	3056135	0.38	1.58	1.63	1.68	1.73	1.86	1個
0.4	0.3	0.2	2	4	45	±3	3056136	0.38	2.09	2.16	2.23	2.31	2.48	1個
0.4	0.3	0.2	2	6	45	±3	3056137	0.38	2.09	2.16	2.23	2.31	2.48	1個
0.4	0.3	0.2	2.5	4	45	±3	3056138	0.38	2.61	2.7	2.79	2.88	3.1	1個
0.4	0.3	0.2	3	4	45	±3	3056139	0.38	3.13	3.23	3.34	3.46	3.72	1個
0.4	0.3	0.2	3.5	4	45	±3	3056140	0.38	3.64	3.76	3.89	4.03	4.35	1個
0.4	0.3	0.2	4	4	45	±3	3056141	0.38	4.16	4.3	4.45	4.61	4.97	1個
0.4	0.3	0.2	4.5	4	45	±3	3056142	0.38	4.68	4.83	5	5.18	5.59	1個
0.4	0.3	0.2	5	4	45	±3	3056143	0.38	5.2	5.37	5.56	5.76	6.21	1個
0.4	0.3	0.2	5.5	4	45	±3	3056144	0.38	5.71	5.9	6.11	6.33	6.83	1個
0.4	0.3	0.2	6	4	45	±3	3056145	0.38	6.23	6.44	6.66	6.91	7.45	1個
0.6	0.5	0.3	0.75	4	45	±5	3056162	0.55	0.86	0.88	0.9	0.92	0.97	1個
0.6	0.5	0.3	1	4	45	±5	3056163	0.55	1.12	1.14	1.17	1.21	1.28	1個
0.6	0.5	0.3	1.2	4	45	±5	3056164	0.55	1.32	1.36	1.4	1.44	1.53	1個
0.6	0.5	0.3	1.5	4	45	±5	3056165	0.55	1.63	1.68	1.73	1.78	1.9	1個
0.6	0.5	0.3	2	4	45	±5	3056166	0.55	2.15	2.21	2.28	2.36	2.53	1個
0.6	0.5	0.3	2	6	45	±5	3056167	0.55	2.15	2.21	2.28	2.36	2.53	1個
0.6	0.5	0.3	2.5	4	45	±5	3056168	0.55	2.67	2.75	2.84	2.93	3.15	1個
0.6	0.5	0.3	3	4	45	±5	3056169	0.55	3.18	3.28	3.39	3.51	3.77	1個
0.6	0.5	0.3	3	6	45	±5	3056170	0.55	3.18	3.28	3.39	3.51	3.77	1個
0.6	0.5	0.3	3.5	4	45	±5	3056171	0.55	3.7	3.82	3.95	4.08	4.39	1個
0.6	0.5	0.3	4	4	45	±5	3056172	0.55	4.22	4.35	4.5	4.66	5.01	1個
0.6	0.5	0.3	4	6	45	±5	3056173	0.55	4.22	4.35	4.5	4.66	5.01	1個
0.6	0.5	0.3	4.5	4	45	±5	3056174	0.55	4.73	4.89	5.05	5.23	5.63	1個
0.6	0.5	0.3	5	4	45	±5	3056175	0.55	5.25	5.42	5.61	5.81	6.26	1個
0.6	0.5	0.3	5.5	4	45	±5	3056176	0.55	5.77	5.96	6.16	6.38	6.88	1個
0.6	0.5	0.3	6	4	45	±5	3056177	0.55	6.28	6.49	6.72	6.96	7.5	1個
0.6	0.5	0.3	6.5	4	45	±5	3056178	0.55	6.8	7.03	7.27	7.53	8.12	1個
0.6	0.5	0.3	7	4	45	±5	3056179	0.55	7.32	7.56	7.82	8.11	8.74	1個
0.6	0.5	0.3	7.5	4	45	±5	3056180	0.55	7.83	8.1	8.38	8.68	9.36	1個
0.6	0.5	0.3	8	4	45	±5	3056181	0.55	8.35	8.63	8.93	9.26	9.99	1個
0.6	0.5	0.3	8.5	4	45	±5	3056182	0.55	8.87	9.17	9.49	9.83	10.61	1個
0.6	0.5	0.3	9	4	45	±5	3056183	0.55	9.38	9.7	10.04	10.41	11.23	1個
0.6	0.5	0.3	9.5	4	45	±5	3056184	0.55	9.9	10.24	10.6	10.98	11.85	1個
0.6	0.5	0.3	10	4	45	±5	3056185	0.55	10.42	10.77	11.15	11.56	12.47	1個
0.6	0.5	0.3	11	4	50	±5	3056186	0.55	11.45	11.84	12.26	12.71	13.71	1個
0.6	0.5	0.3	12	4	50	±5	3056187	0.55	12.49	12.91	13.37	13.86	14.96	1個
0.8	0.6	0.4	1	4	45	±5	3056188	0.75	1.11	1.14	1.16	1.19	1.26	1個
0.8	0.6	0.4	1.5	4	45	±5	3056189	0.75	1.63	1.67	1.72	1.77	1.88	1個
0.8	0.6	0.4	2	4	45	±5	3056190	0.75	2.15	2.21	2.27	2.34	2.5	1個
0.8	0.6	0.4	2	6	45	±5	3056191	0.75	2.15	2.21	2.27	2.34	2.5	1個

通常単価(税別) (税込単価)	通常出荷日	おすすめの代替相当品

8,477円 ( 9,325円 )	1日目	-
7,467円 ( 8,214円 )	1日目	-
8,097円 ( 8,907円 )	1日目	-
5,159円 ( 5,675円 )	1日目	AXT-HBEM2LB0.1-0.3
5,159円 ( 5,675円 )	在庫品1日目当日出荷可能	AXT-HBEM2LB0.1-0.5
5,159円 ( 5,675円 )	1日目	AXT-HBEM2LB0.1-1
5,159円 ( 5,675円 )	1日目	AXT-HBEM2LB0.1-1
7,367円 ( 8,104円 )	1日目	AXT-HBEM2LB0.1-1
5,642円 ( 6,206円 )	1日目	AXT-HBEM2LB0.1-1.5
5,642円 ( 6,206円 )	1日目	AXT-HBEM2LB0.1-1.5
6,268円 ( 6,895円 )	1日目	AXT-HBEM2LB0.1-2
6,268円 ( 6,895円 )	1日目	AXT-HBEM2LB0.1-2
6,854円 ( 7,539円 )	1日目	AXT-HBEM2LB0.1-2
7,367円 ( 8,104円 )	1日目	-
3,948円 ( 4,343円 )	1日目	AXT-HBEM2LB0.2-0.5
3,948円 ( 4,343円 )	1日目	AXT-HBEM2LB0.2-0.8
3,948円 ( 4,343円 )	1日目	AXT-HBEM2LB0.2-0.8
3,948円 ( 4,343円 )	在庫品1日目当日出荷可能	AXT-HBEM2LB0.2-1
5,217円 ( 5,739円 )	1日目	AXT-HBEM2LB0.2-1
3,974円 ( 4,371円 )	1日目	AXT-HBEM2LB0.2-1.5
3,983円 ( 4,381円 )	1日目	AXT-HBEM2LB0.2-2
5,437円 ( 5,981円 )	1日目	AXT-HBEM2LB0.2-2
4,117円 ( 4,529円 )	1日目	AXT-HBEM2LB0.2-2.5
4,253円 ( 4,678円 )	1日目	AXT-HBEM2LB0.2-3
4,490円 ( 4,939円 )	1日目	AXT-HBEM2LB0.2-3.5
4,490円 ( 4,939円 )	1日目	AXT-HBEM2LB0.2-4
4,615円 ( 5,077円 )	1日目	AXT-HBEM2LB0.2-5
4,615円 ( 5,077円 )	1日目	AXT-HBEM2LB0.2-5
5,159円 ( 5,675円 )	1日目	-
5,349円 ( 5,884円 )	1日目	AXT-HBEM2LB0.2-6
3,562円 ( 3,918円 )	1日目	-
3,562円 ( 3,918円 )	1日目	AXT-HBEM2LB0.3-1
3,418円 ( 3,760円 )	1日目	AXT-HBEM2LB0.3-1
3,377円 ( 3,715円 )	在庫品1日目当日出荷可能	AXT-HBEM2LB0.3-1.5
3,377円 ( 3,715円 )	在庫品1日目当日出荷可能	AXT-HBEM2LB0.3-2
4,328円 ( 4,761円 )	1日目	AXT-HBEM2LB0.3-1.5
3,418円 ( 3,760円 )	1日目	AXT-HBEM2LB0.3-2.5
3,418円 ( 3,760円 )	1日目	AXT-HBEM2LB0.3-3
4,379円 ( 4,817円 )	1日目	AXT-HBEM2LB0.3-3
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.3-3.5
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.3-4
4,473円 ( 4,920円 )	1日目	AXT-HBEM2LB0.3-4
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.3-4.5
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.3-4.5
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.3-5.5
3,487円 ( 3,836円 )	5日目	AXT-HBEM2LB0.3-6
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.3-7
3,721円 ( 4,093円 )	1日目	AXT-HBEM2LB0.3-7
3,721円 ( 4,093円 )	1日目	AXT-HBEM2LB0.3-8
4,117円 ( 4,529円 )	1日目	AXT-HBEM2LB0.3-8
4,143円 ( 4,557円 )	1日目	AXT-HBEM2LB0.3-10
4,210円 ( 4,631円 )	1日目	AXT-HBEM2LB0.3-9
4,210円 ( 4,631円 )	1日目	AXT-HBEM2LB0.3-10
4,210円 ( 4,631円 )	1日目	AXT-HBEM2LB0.3-10
4,379円 ( 4,817円 )	1日目	AXT-HBEM2LB0.3-12
4,481円 ( 4,929円 )	1日目	AXT-HBEM2LB0.3-12
3,520円 ( 3,872円 )	1日目	-
3,520円 ( 3,872円 )	1日目	-
3,377円 ( 3,715円 )	1日目	AXT-HBEM2LB0.4-2
4,328円 ( 4,761円 )	1日目	AXT-HBEM2LB0.4-2

基本情報

基本情報

【特長】
・中心部を厚くすることでボール先端のつぶれやチッピングを抑制
・180°完安定したR精度を確保
・強バックテーパにより点での切削となりビビりが抑制され、欠け防止、加工面精度が向上
・h4公差（0／-0.004）に対応
・コーティング表面の平滑化処理により、加工面精度が向上（R0.3以上）
・261アイテム（R0.05～R3）で幅広い加工に対応可能

カタログ

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンク・ストロングネックタイプ
オーエスジー
AE-LNBD-N 銅電極用DLC超硬エンドミル高精度仕上げ用2枚刃ロングネックボールタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

AE-LNBD-H 高硬度鋼用超硬ボールエンドミル高精度仕上げ用2刃ロングネックタイプのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

仕上げ加工

満足度：4.02021/11/30

主に仕上げ用に使用しています。ビビりにくく切れ味が良いので綺麗に削れます。曲面の仕上げ加工に向いていると思います。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 AE-LNBD-H 高硬度鋼用超硬ボールエンドミル高精度仕上げ用2刃ロングネックタイプ	AE-LNBD-N 銅電極用DLC超硬エンドミル高精度仕上げ用2枚刃ロングネックボールタイプ	2枚刃ボールエンドミルねじれ角30°ロングネックタイプ高硬度鋼加工用 TEB-A2-H	AXTシリーズ超硬ロングネックボールエンドミル調質鋼・高硬度鋼用 2枚刃	2刃ロングネックボールエンド形(高硬度用) WXS-LN-EBD	高硬度用超硬4枚刃ロングネック防振ボールエンドミル BEHL4
メーカー	オーエスジー	オーエスジー	タンガロイ	ミスミ	オーエスジー	インプラス
通常価格	2,739円-	3,965円 -	4,810円 -	1,280円 -	3,019円 -	5,150円 -
通常出荷日	在庫品1日目〜	1日目	2日目	在庫品1日目	在庫品1日目	3日目
加工用途（加工形状）	側面 / 曲面 / 彫込み	側面 / 曲面 / 彫込み	曲面	側面 / 曲面 / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼	アルミ / 銅 / 樹脂	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-	不等リード・不等分割
コーティング	鋼用	非鉄用（DLC）	鋼用	鋼用	鋼用	鋼用
