オーエスジー

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC

カタログ |

通常単価(税別): 9,553円～80,582円

税込単価: 10,508円～88,640円

通常出荷日：1日目

【特長】・Phoenix PMXの交換式ヘッド・ソリッドエンドミルの設計・実績・ノウハウを活かした刃形...

未確定：候補が47型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 特長

対ソリッド工具

大径加工でのコストメリット。
ヘッドのみの交換による時間短縮。

対インデキサブル工具

刃数メリットによる生産性の向上。
刃先の自由度。
イニシャルコスト、ランニングコストの低減。

PXVC刃太タイプ

刃太タイプは、シャンク径よりも工具外径の方が大きいため、金型部品などの深い立ち壁加工やポケット加工に最適です。

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 特長2

シャンク側端面のR形状で、ステップ加工時の筋発生を防止します。

＜こんな時に有効です＞

狭いポケット加工や溝加工に
内部からクーラントやエアーを使用することで、切りくずのかみ込みを防止。切りくず排出性を向上させます。

ステンレス鋼や耐熱合金に
冷却性向上により、ステンレス鋼・耐熱合金での長寿命化を実現。

性能・試験情報

［PXVC］加工面粗さ、加工精度共にソリッド工具よりも良好

PXVCは従来のソリッド工具と同一加工能率でソリッド工具よりも良好な加工精度と加工面粗さを得ることができた。

使用工具	ヘッド：PXVC220C20-04R005 ホルダ：PXMZ-C20SS20-L150L	従来ソリッドエンドミル
サイズ	φ22×R0.5	φ20
被削材	SKD61（40HRC）
切削速度	50m/min（723min^-1）	50m/min（796min^-1）
送り速度	300mm/min（0.104mm/t）	60mm/min（0.019mm/t）
切削方法	側面加工
切込深さ	ap=17.6mm（0.8D） ae=0.05mm	ap=88mm（4.4D） ae=0.05mm
切削油剤	なし（エアブロー）
使用機械	立形マシニングセンタ（BT50）

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 関連画像

PXVC／従来ソリッドエンドミル

外形図

Type1

オイルホール無し

Type2

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 外形図2

オイルホール無し

使用方法・使用事例

使用方法

＜締付け手順＞

（1）清掃

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 使用方法1

ヘッド、シャンク締結部のゴミ、汚れを落とす

（2）仮締め

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 使用方法2

手締め

（3）本締め

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 使用方法3

専用スパナで締める

（4）確認

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 使用方法4

隙間が無い事を確認

推奨切削条件

推奨切削条件表

ヘッド交換式エンドミル PXVC 側面切削 L/D≦5

ヘッド交換式エンドミル PXVC 側面切削 5＜L/D≦6

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 推奨切削条件表2

ヘッド交換式エンドミル PXVC 側面切削 6＜L/D≦7

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 推奨切削条件表3

ヘッド交換式エンドミル PXVC 溝切削 L/D≦5

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 推奨切削条件表4

ヘッド交換式エンドミル PXVC 溝切削 5＜L/D≦6

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 推奨切削条件表5

ヘッド交換式エンドミル PXVC 溝切削 6＜L/D≦7

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 推奨切削条件表6

切削条件時の注意

（1）機械、ホルダは剛性のある精度の高いものをご使用下さい。
（2）切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
（3）突出し量が長くなる場合は、びびりが発生しやすくなりますので、回転速度、送り速度、切込深さを調整下さい。
（4）切削条件は、ホルダ端面からのシャンクホルダ（PXMZ）の突出し長さにヘッド全長（LF）を加えた突出し長さを配慮した選定をして下さい。

選定サポート情報

ヘッドラインナップ

PXSE	不等分割 4枚刃スクエア・コーナラジアス形状	汎用性が高く、溝～側面まで、重切削が可能
PXVC	不等リード 4枚刃強ねじれスクエア・コーナラジアス形状	突出しの長い加工において、安定した加工が可能
PXSM	不等分割多刃スクエア・コーナラジアス形状	汎用性が高く、多刃のメリットを活かす加工が可能
PXNH	不等リード 4枚刃強ねじれラフィング形状	幅広い切削領域で荒取り加工が可能
PXNL	不等リード 4枚刃弱ねじれラフィング形状	長寿命の荒取り加工が可能
PXRE	直刃コーナラジアス形状	高硬度材の加工が可能
PXDR-P	3枚刃能力型コーナラジアス形状	突出しの長くなる形状の安定加工が可能
PXDR-N	3枚刃耐久型コーナラジアス形状	長寿命の形状荒取り加工が可能
PXBE-P	3枚刃能力型ボール形状	突出しの長くなる形状の安定加工が可能
PXBE-N	3枚刃耐久型ボール形状	長寿命の形状荒取り加工が可能
PXBM	多刃ボール形状	中仕上げ～仕上げ加工が可能

PXMシリーズ形状別工具ガイド

＜スクエア形状＞

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 選定サポート1

PXSE／PXVC／PXSM

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 選定サポート2

被削材質硬さ

＜ラフィング形状＞

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 選定サポート3

PXNH／PXNL

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 選定サポート4

被削材質硬さ

＜コーナラジアス形状＞

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 選定サポート5

PXRE／PXDR-P／PXDR-N

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 選定サポート6

被削材質硬さ

＜ボール形状＞

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 選定サポート7

PXBE-P／PXBE-N／PXBM

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC 選定サポート8

被削材質硬さ

注意・禁止事項

使用上の注意

ヘッド装着時はPXM専用スパナをご使用下さい（市販スパナはご使用できません）。
ヘッドとシャンクホルダの端面が付くまで締め込んで下さい。隙間が無い事をご確認下さい。
締結部を脱脂すると締付けが固くなり、端面が付かなくなる可能性があります。脱脂はしないで下さい。
スパナはヘッドの切欠きに合わせ挿入し、回転方向にゆっくりと回転させてご使用下さい。

型番リスト

表示件数

型番

外径（D)

(φ)

全長 (L)

(mm)

有効切れ刃長（Ad)

(mm)

総刃数

(枚)

ツールNo.

コーナ半径ｒ

(mm)

シャンク径 (d)

(mm)

ねじれ角

(°)

最小発注数量

10	16	10	4	7834994	0	9.8	45／48	1個
10	16	10	4	7834995	0.5	9.8	45／48	1個
10	16	10	4	7834996	1	9.8	45／48	1個
10	16	10	4	7834997	2	9.8	45／48	1個
10	16	10	4	7834998	3	9.8	45／48	1個
12	18	12	4	7834999	0	9.8	45／48	1個
12	18	12	4	7835000	0.5	9.8	45／48	1個
12	18	12	4	7835001	1	9.8	45／48	1個
12	18	12	4	7835002	2	9.8	45／48	1個
12	18	12	4	7835003	3	9.8	45／48	1個
12	18	12	4	7835004	0	11.7	45／48	1個
12	18	12	4	7835005	0.5	11.7	45／48	1個
12	18	12	4	7835006	1	11.7	45／48	1個
12	18	12	4	7835007	2	11.7	45／48	1個
12	18	12	4	7835008	3	11.7	45／48	1個
14	20	14	4	7835009	0	11.7	45／48	1個
14	20	14	4	7835010	0.5	11.7	45／48	1個
14	20	14	4	7835011	1	11.7	45／48	1個
14	20	14	4	7835012	2	11.7	45／48	1個
14	20	14	4	7835013	3	11.7	45／48	1個
16	23.5	16	4	7835014	0	15.7	45／48	1個
16	23.5	16	4	7835015	0.5	15.7	45／48	1個
16	23.5	16	4	7835016	1	15.7	45／48	1個
16	23.5	16	4	7835017	1.5	15.7	45／48	1個
16	23.5	16	4	7835018	2	15.7	45／48	1個
16	23.5	16	4	7835019	3	15.7	45／48	1個
18	25.5	18	4	7835020	0	15.7	45／48	1個
18	25.5	18	4	7835021	0.5	15.7	45／48	1個
18	25.5	18	4	7835022	1	15.7	45／48	1個
18	25.5	18	4	7835023	2	15.7	45／48	1個
18	25.5	18	4	7835024	3	15.7	45／48	1個
20	27.5	20	4	7835025	0	19.6	45／48	1個
20	27.5	20	4	7835026	0.5	19.6	45／48	1個
20	27.5	20	4	7835027	1	19.6	45／48	1個
20	27.5	20	4	7835028	2	19.6	45／48	1個
20	27.5	20	4	7835029	3	19.6	45／48	1個
22	29.5	22	4	7835030	0	19.6	45／48	1個
22	29.5	22	4	7835038	0.5	19.6	45／48	1個
22	29.5	22	4	7835031	1	19.6	45／48	1個
22	29.5	22	4	7835032	2	19.6	45／48	1個
22	29.5	22	4	7835033	3	19.6	45／48	1個
25	35	25	4	7835034	0	24	45／48	1個
25	35	25	4	7835035	1	24	45／48	1個
25	35	25	4	7835036	2	24	45／48	1個
25	35	25	4	7835037	3	24	45／48	1個
32	44.7	32	5	7835039	1	28	45	1個
32	44.7	32	8	7835040	1	28	38	1個

通常単価(税別) (税込単価)	通常出荷日

9,553円 ( 10,508円 )	1日目
9,721円 ( 10,693円 )	1日目
9,721円 ( 10,693円 )	1日目
9,721円 ( 10,693円 )	1日目
9,721円 ( 10,693円 )	1日目
10,205円 ( 11,226円 )	1日目
10,205円 ( 11,226円 )	1日目
10,205円 ( 11,226円 )	1日目
10,205円 ( 11,226円 )	1日目
10,205円 ( 11,226円 )	1日目
10,205円 ( 11,226円 )	1日目
11,381円 ( 12,519円 )	1日目
10,205円 ( 11,226円 )	1日目
10,205円 ( 11,226円 )	1日目
10,205円 ( 11,226円 )	1日目
13,876円 ( 15,264円 )	1日目
13,876円 ( 15,264円 )	1日目
13,876円 ( 15,264円 )	1日目
13,876円 ( 15,264円 )	1日目
13,876円 ( 15,264円 )	1日目
17,663円 ( 19,429円 )	1日目
15,700円 ( 17,270円 )	1日目
15,700円 ( 17,270円 )	1日目
15,700円 ( 17,270円 )	1日目
15,700円 ( 17,270円 )	1日目
15,700円 ( 17,270円 )	1日目
17,378円 ( 19,116円 )	1日目
17,378円 ( 19,116円 )	1日目
17,378円 ( 19,116円 )	1日目
17,378円 ( 19,116円 )	1日目
17,378円 ( 19,116円 )	1日目
19,339円 ( 21,273円 )	1日目
20,476円 ( 22,524円 )	1日目
18,201円 ( 20,021円 )	1日目
18,201円 ( 20,021円 )	1日目
18,201円 ( 20,021円 )	1日目
22,135円 ( 24,349円 )	1日目
22,135円 ( 24,349円 )	1日目
22,135円 ( 24,349円 )	1日目
22,135円 ( 24,349円 )	1日目
22,135円 ( 24,349円 )	1日目
26,920円 ( 29,612円 )	1日目
23,927円 ( 26,320円 )	1日目
23,927円 ( 26,320円 )	1日目
23,927円 ( 26,320円 )	1日目
72,090円 ( 79,299円 )	1日目
80,582円 ( 88,640円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・Phoenix PMXの交換式ヘッド
・ソリッドエンドミルの設計・実績・ノウハウを活かした刃形
・端面+テーパ=二面高速でたかい剛性と精度を確保
・外周刃の振れ精度0.015mm以下、ヘッド交換精度（縦方向）±0.03mm
・PXM専用スパナによる締結
・バットレスネジ採用（ヘッドの脱着が容易に、工具交換時間の短縮）
・不等リード、4枚刃、強ねじれ
・突き出しの長い加工において安定した加工が可能

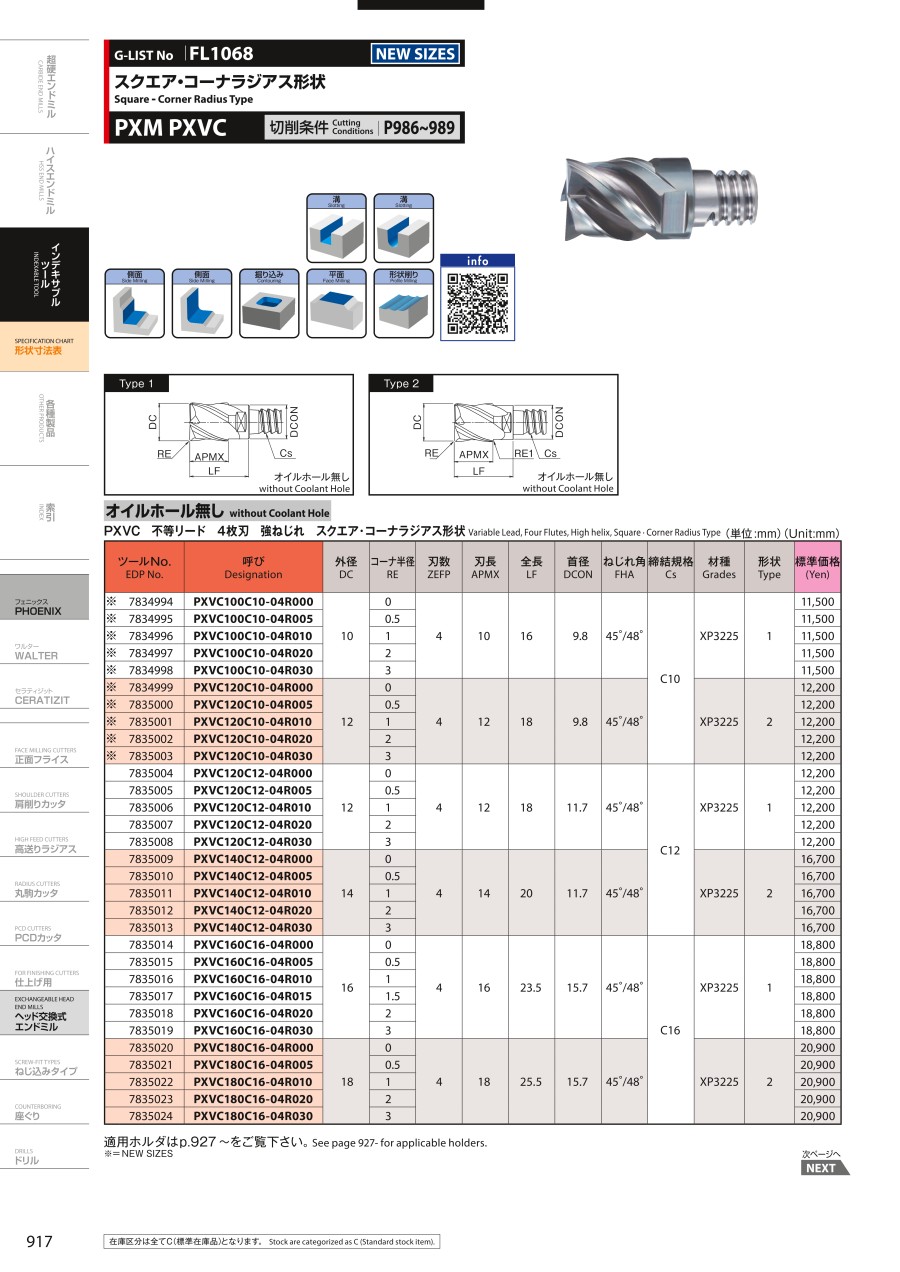

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
PXHF-AM アディティブ・マニュファクチャリング用ヘッド交換式エンドミル PXM
オーエスジー
フェニックスPXMシリーズヘッド交換式エンドミルスクエア形状・不等分割・多刃 PXSH

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVCのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品フェニックスシリーズヘッド交換式エンドミルスクエア・コーナーラジアス形状 PXM PXVC	フェニックスシリーズヘッド交換式エンドミル 3枚刃コーナーラジアス形状 PXM PXDR	フェニックスPXMシリーズヘッド交換式エンドミルスクエア形状・不等分割・多刃 PXSH	フェニックスシリーズヘッド交換式エンドミル直刃コーナラジアスタイプ PXM PXRE	PXHF-AM アディティブ・マニュファクチャリング用ヘッド交換式エンドミル PXM	非鉄用DLCヘッド交換式エンドミル PXAL
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー
通常価格	9,553円-	8,420円 -	13,517円 -	10,066円 -	14,523円 -	11,265円 -
通常出荷日	1日目	1日目	1日目	1日目	1日目	1日目
加工用途	平面 / 側面 / 溝	平面 / 側面 / 溝	側面	平面	平面 / 側面 / その他	側面 / 溝 / 突っ込み(Z送り) / その他
取付け方法	ねじ込み式	ねじ込み式	ねじ込み式	ねじ込み式	ねじ込み式	ねじ込み式
