日進工具

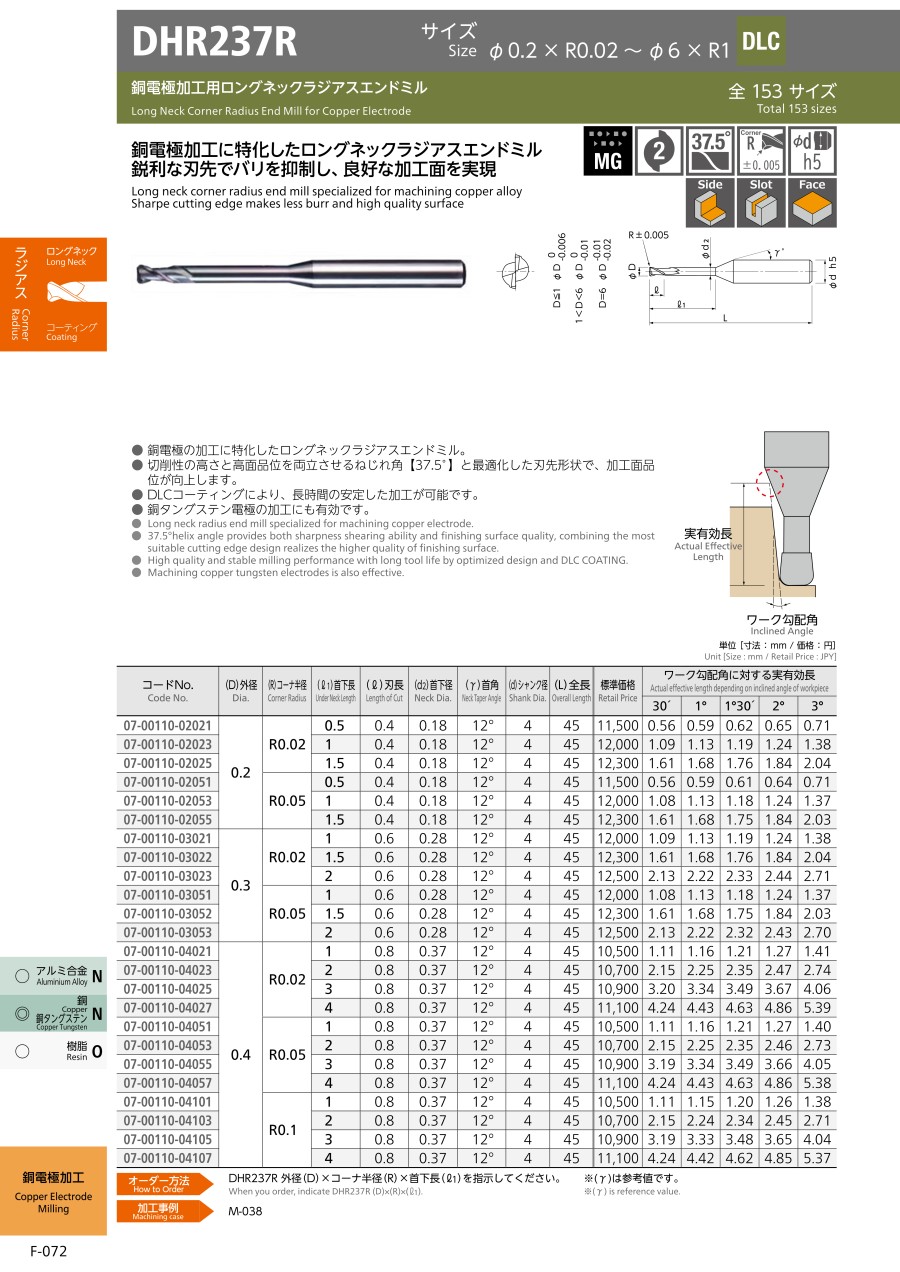

DHR237R 銅電極加工用ロングネックラジアスエンドミル

カタログ |

数量スライド割引

通常単価(税別): 6,470円～14,195円

税込単価: 7,117円～15,615円

【特長】・銅電極の加工に特化したロングネックラジアスエンドミル・切削性の高さと...

加工用途（加工形状）
平面 / 側面 / 溝
工具材質
超硬
被削材
アルミ / 銅 / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
非鉄用（DLC）
標準/追加工区分
メーカー標準品
刃数 (枚)
2
コーナー形状
微小R
R精度 (μm)
±5
コーティング詳細
DLC
ねじれ角詳細 (°)
37.5
シャンク径公差
h5

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が153型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

動画

推奨切削条件

外形図

動画

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材				銅				銅タングステン（W70%-Cu30%）
外径	コーナ半径	首下長	外径と首下長の比 L/D	回転数	送り速度	切込み量		回転数	送り速度	切込み量
外径	コーナ半径	首下長	外径と首下長の比 L/D	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm
0.2	0.02	0.5	2.5	40,000	400	0.01	0.1	36,000	360	0.009	0.09
		1	5	40,000	320	0.008	0.1	36,000	280	0.007	0.09
		1.5	7.5	30,000	180	0.005	0.1	27,000	160	0.005	0.09
	0.05	0.5	2.5	40,000	400	0.03	0.1	36,000	360	0.027	0.09
		1	5	40,000	320	0.02	0.1	36,000	280	0.018	0.09
		1.5	7.5	30,000	180	0.01	0.1	27,000	160	0.009	0.09
0.3	0.02	1	3.3	40,000	480	0.01	0.15	36,000	420	0.009	0.14
		1.5	5	40,000	360	0.008	0.15	36,000	320	0.007	0.14
		2	6.7	30,000	240	0.005	0.15	27,000	210	0.005	0.14
	0.05	1	3.3	40,000	480	0.03	0.15	36,000	420	0.027	0.14
		1.5	5	40,000	360	0.024	0.15	36,000	320	0.022	0.14
		2	6.7	30,000	240	0.018	0.15	27,000	210	0.016	0.14
0.4	0.02	1	2.5	40,000	640	0.01	0.2	36,000	580	0.009	0.18
		2	5	40,000	560	0.01	0.2	36,000	500	0.009	0.18
		3	7.5	30,000	420	0.008	0.2	27,000	380	0.007	0.18
		4	10	30,000	360	0.005	0.2	27,000	320	0.005	0.18
	0.05	1	2.5	40,000	640	0.03	0.2	36,000	580	0.027	0.18
		2	5	40,000	560	0.024	0.2	36,000	500	0.022	0.18
		3	7.5	30,000	420	0.018	0.2	27,000	380	0.016	0.18
		4	10	30,000	360	0.012	0.2	27,000	320	0.01	0.18
	0.1	1	2.5	40,000	640	0.06	0.2	36,000	580	0.054	0.18
		2	5	40,000	560	0.05	0.2	36,000	500	0.045	0.18
		3	7.5	30,000	420	0.036	0.2	27,000	380	0.032	0.18
		4	10	30,000	360	0.024	0.2	27,000	320	0.022	0.18
0.5	0.02	2	4	40,000	800	0.01	0.25	36,000	720	0.009	0.23
		3	6	35,000	640	0.01	0.25	32,000	580	0.009	0.23
		4	8	30,000	480	0.008	0.25	27,000	420	0.007	0.23
		5	10	25,000	400	0.005	0.25	23,000	360	0.005	0.23
	0.05	2	4	40,000	800	0.03	0.25	36,000	720	0.027	0.23
		3	6	35,000	640	0.024	0.25	32,000	580	0.022	0.23
		4	8	30,000	480	0.018	0.25	27,000	420	0.016	0.23
		5	10	25,000	400	0.012	0.25	23,000	360	0.01	0.23
	0.1	2	4	40,000	800	0.06	0.25	36,000	720	0.054	0.23
		3	6	35,000	640	0.05	0.25	32,000	580	0.045	0.23
		4	8	30,000	480	0.036	0.25	27,000	420	0.032	0.23
		5	10	25,000	400	0.024	0.25	23,000	360	0.022	0.23
0.6	0.02	2	3.3	30,000	1,000	0.01	0.3	27,000	900	0.009	0.27
		4	6.7	25,000	800	0.01	0.3	23,000	720	0.009	0.27
		6	10	20,000	600	0.008	0.3	18,000	540	0.007	0.27
	0.05	2	3.3	30,000	1,000	0.03	0.3	27,000	900	0.027	0.27
		4	6.7	25,000	800	0.02	0.3	23,000	720	0.018	0.27
		6	10	20,000	600	0.012	0.3	18,000	540	0.01	0.27
	0.1	2	3.3	30,000	1,000	0.06	0.3	27,000	900	0.054	0.27
		4	6.7	25,000	800	0.05	0.3	23,000	720	0.045	0.27
		6	10	20,000	600	0.036	0.3	18,000	540	0.032	0.27

被削材				銅				銅タングステン（W70%-Cu30%）
外径	コーナ半径	首下長	外径と首下長の比 L/D	回転数	送り速度	切込み量		回転数	送り速度	切込み量
外径	コーナ半径	首下長	外径と首下長の比 L/D	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm
0.8	0.02	4	5	25,000	1,600	0.01	0.4	23,000	1,400	0.009	0.36
		6	7.5	20,000	1,200	0.01	0.4	18,000	1,100	0.009	0.36
		8	10	16,000	800	0.01	0.4	14,000	720	0.009	0.36
	0.05	4	5	25,000	1,600	0.03	0.4	23,000	1,400	0.027	0.36
		6	7.5	20,000	1,200	0.024	0.4	18,000	1,100	0.022	0.36
		8	10	16,000	800	0.02	0.4	14,000	720	0.018	0.36
	0.1	4	5	25,000	1,600	0.06	0.4	23,000	1,400	0.054	0.36
		6	7.5	20,000	1,200	0.05	0.4	18,000	1,100	0.045	0.36
		8	10	16,000	800	0.04	0.4	14,000	720	0.036	0.36
1	0.05	3	3	25,000	2,400	0.03	0.6	23,000	2,200	0.027	0.55
		4	4	25,000	2,200	0.03	0.6	23,000	2,000	0.027	0.55
		5	5	22,000	2,000	0.024	0.6	20,000	1,800	0.022	0.55
		6	6	20,000	1,800	0.024	0.6	18,000	1,600	0.022	0.55
		8	8	16,000	1,400	0.02	0.6	14,000	1,200	0.018	0.55
		10	10	12,000	1,000	0.02	0.6	11,000	900	0.018	0.55
	0.1	3	3	25,000	2,400	0.06	0.6	23,000	2,200	0.054	0.55
		4	4	25,000	2,200	0.055	0.6	23,000	2,000	0.05	0.55
		5	5	22,000	2,000	0.05	0.6	20,000	1,800	0.045	0.55
		6	6	20,000	1,800	0.045	0.6	18,000	1,600	0.04	0.55
		8	8	16,000	1,400	0.04	0.6	14,000	1,200	0.036	0.55
		10	10	12,000	1,000	0.03	0.6	11,000	900	0.027	0.55
	0.2	3	3	25,000	2,400	0.12	0.6	23,000	2,200	0.11	0.55
		4	4	25,000	2,200	0.11	0.6	23,000	2,000	0.1	0.55
		5	5	22,000	2,000	0.1	0.6	20,000	1,800	0.09	0.55
		6	6	20,000	1,800	0.09	0.6	18,000	1,600	0.08	0.55
		8	8	16,000	1,400	0.08	0.6	14,000	1,200	0.07	0.55
		10	10	12,000	1,000	0.06	0.6	11,000	900	0.054	0.55
1.5	0.1	5	3.3	20,000	2,400	0.06	0.9	18,000	2,200	0.054	0.8
		10	6.6	16,000	1,600	0.05	0.9	14,000	1,400	0.045	0.8
		15	10	12,000	1,000	0.04	0.9	11,000	900	0.036	0.8
	0.2	5	3.3	20,000	2,400	0.12	0.9	18,000	2,200	0.11	0.8
		10	6.6	16,000	1,600	0.1	0.9	14,000	1,400	0.09	0.8
		15	10	12,000	1,000	0.08	0.9	11,000	900	0.07	0.8
	0.3	5	3.3	20,000	2,400	0.18	0.9	18,000	2,200	0.16	0.8
		10	6.6	16,000	1,600	0.15	0.9	14,000	1,400	0.14	0.8
		15	10	12,000	1,000	0.12	0.9	11,000	900	0.11	0.8
	0.5	5	3.3	20,000	2,400	0.25	0.5	18,000	2,200	0.23	0.8
		10	6.6	16,000	1,600	0.2	0.5	14,000	1,400	0.18	0.8
		15	10	12,000	1,000	0.12	0.5	11,000	900	0.11	0.8
		20	13.3	8,000	600	0.06	0.5	7,000	540	0.054	0.8

被削材				銅				銅タングステン（W70%-Cu30%）
外径	コーナ半径	首下長	外径と首下長の比 L/D	回転数	送り速度	切込み量		回転数	送り速度	切込み量
外径	コーナ半径	首下長	外径と首下長の比 L/D	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm
2	0.1	5	2.5	16,000	3,000	0.06	1.2	14,000	2,700	0.054	1.1
		8	4	14,000	2,600	0.06	1.2	13,000	2,400	0.054	1.1
		10	5	12,000	2,000	0.06	1.2	11,000	1,800	0.054	1.1
		15	7.5	10,000	1,600	0.05	1.2	9,000	1,400	0.045	1.1
		20	10	8,000	1,200	0.04	1.2	7,000	1,100	0.036	1.1
	0.2	5	2.5	16,000	3,000	0.12	1.2	14,000	2,700	0.11	1.1
		8	4	14,000	2,600	0.12	1.2	13,000	2,400	0.11	1.1
		10	5	12,000	2,000	0.12	1.2	11,000	1,800	0.11	1.1
		15	7.5	10,000	1,600	0.1	1.2	9,000	1,400	0.09	1.1
		20	10	8,000	1,200	0.08	1.2	7,000	1,100	0.07	1.1
	0.3	5	2.5	16,000	3,000	0.18	1.2	14,000	2,700	0.16	1.1
		8	4	14,000	2,600	0.18	1.2	13,000	2,400	0.16	1.1
		10	5	12,000	2,000	0.18	1.2	11,000	1,800	0.16	1.1
		15	7.5	10,000	1,600	0.14	1.2	9,000	1,400	0.13	1.1
		20	10	8,000	1,200	0.1	1.2	7,000	1,100	0.09	1.1
	0.5	5	2.5	16,000	3,000	0.3	1.2	14,000	2,700	0.27	1.1
		8	4	14,000	2,600	0.3	1.2	13,000	2,400	0.27	1.1
		10	5	12,000	2,000	0.3	1.2	11,000	1,800	0.27	1.1
		15	7.5	10,000	1,600	0.2	1.2	9,000	1,400	0.18	1.1
		20	10	8,000	1,200	0.15	1.2	7,000	1,100	0.14	1.1
2.5	0.2	8	3.2	15,000	3,000	0.12	1.5	13,500	2,700	0.11	1.4
		14	5.6	12,000	2,200	0.1	1.5	11,000	2,000	0.09	1.4
		20	8	10,000	1,600	0.08	1.5	9,000	1,400	0.04	1.4
	0.5	8	3.2	15,000	3,000	0.3	1.5	13,500	2,700	0.027	1.4
		14	5.6	12,000	2,200	0.25	1.5	11,000	2,000	0.23	1.4
		20	8	10,000	1,600	0.2	1.5	9,000	1,400	0.18	1.4
3	0.1	12	4	14,000	3,000	0.06	1.8	13,000	2,700	0.054	1.6
		18	6	12,000	2,400	0.05	1.8	11,000	2,200	0.045	1.6
		24	8	10,000	1,800	0.04	1.8	9,000	1,600	0.036	1.6
	0.2	12	4	14,000	3,000	0.12	1.8	13,000	2,700	0.11	1.6
		18	6	12,000	2,400	0.1	1.8	11,000	2,200	0.09	1.6
		24	8	10,000	1,800	0.08	1.8	9,000	1,600	0.07	1.6
	0.3	12	4	14,000	3,000	0.18	1.8	13,000	2,700	0.16	1.6
		18	6	12,000	2,400	0.15	1.8	11,000	2,200	0.14	1.6
		24	8	10,000	1,800	0.12	1.8	9,000	1,600	0.11	1.6
	0.5	12	4	14,000	3,000	0.3	1.8	13,000	2,700	0.27	1.6
		15	5	13,000	2,600	0.3	1.8	12,000	2,400	0.27	1.6
		18	6	12,000	2,400	0.25	1.8	11,000	2,200	0.23	1.6
		24	8	10,000	1,800	0.2	1.8	9,000	1,600	0.18	1.6
		30	10	8,000	1,400	0.16	1.8	7,000	1,200	0.14	1.6

被削材				銅				銅タングステン（W70%-Cu30%）
外径	コーナ半径	首下長	外径と首下長の比 L/D	回転数	送り速度	切込み量		回転数	送り速度	切込み量
外径	コーナ半径	首下長	外径と首下長の比 L/D	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm
4	0.1	16	4	10,000	2,800	0.06	2.8	9,000	2,500	0.054	2.5
		24	6	8,000	2,200	0.05	2.8	7,000	1,900	0.045	2.5
		32	8	6,000	1,600	0.04	2.8	5,500	1,400	0.036	2.5
	0.2	16	4	10,000	2,800	0.14	2.8	9,000	2,500	0.13	2.5
		24	6	8,000	2,200	0.12	2.8	7,000	1,900	0.11	2.5
		32	8	6,000	1,600	0.1	2.8	5,500	1,400	0.09	2.5
	0.3	16	4	10,000	2,800	0.18	2.8	9,000	2,500	0.16	2.5
		24	6	8,000	2,200	0.15	2.8	7,000	1,900	0.14	2.5
		32	8	6,000	1,600	0.12	2.8	5,500	1,400	0.11	2.5
	0.5	16	4	10,000	2,800	0.3	2.4	9,000	2,500	0.27	2.2
		24	6	8,000	2,200	0.24	2.4	7,000	1,900	0.22	2.2
		32	8	6,000	1,600	0.18	2.4	5,500	1,400	0.16	2.2
	1	16	4	10,000	2,800	0.6	2	9,000	2,500	0.54	1.8
		24	6	8,000	2,200	0.48	2	7,000	1,900	0.43	1.8
		32	8	6,000	1,600	0.36	2	5,500	1,400	0.32	1.8
5	0.1	20	4	8,000	2,700	0.06	3.5	7,000	2,400	0.054	3.2
5	0.1	40	8	5,000	1,600	0.04	3.5	4,500	1,400	0.036	3.2
6	0.1	24	4	6,000	2,600	0.06	4.2	5,500	2,300	0.054	3.8
	0.1	48	8	4,000	1,600	0.03	4.2	3,500	1,400	0.027	3.8
	0.2	24	4	6,000	2,600	0.12	4.2	5,500	2,300	0.11	3.8
	0.2	48	8	4,000	1,600	0.06	4.2	3,500	1,400	0.054	3.8
	0.3	24	4	6,000	2,600	0.18	4.2	5,500	2,300	0.16	3.8
	0.3	48	8	4,000	1,600	0.09	4.2	3,500	1,400	0.08	3.8
	0.5	24	4	6,000	2,600	0.3	3.6	5,500	2,300	0.27	3.2
		30	5	5,000	2,200	0.24	3.6	4,500	1,900	0.22	3.2
		48	8	4,000	1,600	0.16	3.6	3,500	1,400	0.14	3.2
	1	24	4	6,000	2,600	0.6	3	5,500	2,300	0.54	2.7
	1	48	8	4,000	1,600	0.3	3	3,500	1,400	0.27	2.7

※本切削条件は参考値です。実際の加工形状および使用機械等にて切削条件を調整してください。
※切り込み量のapは軸方向の切り込み深さ、aeは半径方向の切り込み深さを示します。
※ Z切り込み時のアプローチ方法として、ヘリカル（螺旋）及びランプ（傾斜）での切削加工をお奨めします。
※溝切削は切削条件を参考に送り速度を60%を目安に設定し、往復切削をお奨めします。
※ビビリが発生する場合は、回転数と送り速度を同じ割合で下げてください。
また、主軸回転数が足りない場合も同様に同じ割合で下げてください。
※クーラントは不水溶性切削油をお奨めします。

適用被削材

銅	銅タングステン
◎	◎

型番リスト

表示件数

型番

DHR237R-0.2-R0.02-0.5

DHR237R-0.2-R0.02-1

DHR237R-0.2-R0.02-1.5

DHR237R-0.2-R0.05-0.5

DHR237R-0.2-R0.05-1

DHR237R-0.2-R0.05-1.5

DHR237R-0.3-R0.02-1

DHR237R-0.3-R0.02-1.5

DHR237R-0.3-R0.02-2

DHR237R-0.3-R0.05-1

DHR237R-0.3-R0.05-1.5

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

刃径公差

首角

(°)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.2	0.4	0.02	0.5	4	45	07-00110-02021	-0.006～0mm	12	0.18	0.56	0.59	0.62	0.65	0.71	1個
0.2	0.4	0.02	1	4	45	07-00110-02023	-0.006～0mm	12	0.18	1.09	1.13	1.19	1.24	1.38	1個
0.2	0.4	0.02	1.5	4	45	07-00110-02025	-0.006～0mm	12	0.18	1.61	1.68	1.76	1.84	2.04	1個
0.2	0.4	0.05	0.5	4	45	07-00110-02051	-0.006～0mm	12	0.18	0.56	0.59	0.61	0.64	0.71	1個
0.2	0.4	0.05	1	4	45	07-00110-02053	-0.006～0mm	12	0.18	1.08	1.13	1.18	1.24	1.37	1個
0.2	0.4	0.05	1.5	4	45	07-00110-02055	-0.006～0mm	12	0.18	1.61	1.68	1.75	1.84	2.03	1個
0.3	0.6	0.02	1	4	45	07-00110-03021	-0.006～0mm	12	0.28	1.09	1.13	1.19	1.24	1.38	1個
0.3	0.6	0.02	1.5	4	45	07-00110-03022	-0.006～0mm	12	0.28	1.61	1.68	1.76	1.84	2.04	1個
0.3	0.6	0.02	2	4	45	07-00110-03023	-0.006～0mm	12	0.28	2.13	2.22	2.33	2.44	2.71	1個
0.3	0.6	0.05	1	4	45	07-00110-03051	-0.006～0mm	12	0.28	1.08	1.13	1.18	1.24	1.37	1個
0.3	0.6	0.05	1.5	4	45	07-00110-03052	-0.006～0mm	12	0.28	1.61	1.68	1.75	1.84	2.03	1個
0.3	0.6	0.05	2	4	45	07-00110-03053	-0.006～0mm	12	0.28	2.13	2.22	2.32	2.43	2.7	1個
0.4	0.8	0.02	1	4	45	07-00110-04021	-0.006～0mm	12	0.37	1.11	1.16	1.21	1.27	1.41	1個
0.4	0.8	0.02	2	4	45	07-00110-04023	-0.006～0mm	12	0.37	2.15	2.25	2.35	2.47	2.74	1個
0.4	0.8	0.02	3	4	45	07-00110-04025	-0.006～0mm	12	0.37	3.2	3.34	3.49	3.67	4.06	1個
0.4	0.8	0.02	4	4	45	07-00110-04027	-0.006～0mm	12	0.37	4.24	4.43	4.63	4.86	5.39	1個
0.4	0.8	0.05	1	4	45	07-00110-04051	-0.006～0mm	12	0.37	1.11	1.16	1.21	1.27	1.4	1個
0.4	0.8	0.05	2	4	45	07-00110-04053	-0.006～0mm	12	0.37	2.15	2.25	2.35	2.46	2.73	1個
0.4	0.8	0.05	3	4	45	07-00110-04055	-0.006～0mm	12	0.37	3.19	3.34	3.49	3.66	4.05	1個
0.4	0.8	0.05	4	4	45	07-00110-04057	-0.006～0mm	12	0.37	4.24	4.43	4.63	4.86	5.38	1個
0.4	0.8	0.1	1	4	45	07-00110-04101	-0.006～0mm	12	0.37	1.11	1.15	1.2	1.26	1.38	1個
0.4	0.8	0.1	2	4	45	07-00110-04103	-0.006～0mm	12	0.37	2.15	2.24	2.34	2.45	2.71	1個
0.4	0.8	0.1	3	4	45	07-00110-04105	-0.006～0mm	12	0.37	3.19	3.33	3.48	3.65	4.04	1個
0.4	0.8	0.1	4	4	45	07-00110-04107	-0.006～0mm	12	0.37	4.24	4.42	4.62	4.85	5.37	1個
0.5	1	0.02	2	4	45	07-00110-05022	-0.006～0mm	12	0.46	2.18	2.27	2.38	2.5	2.77	1個
0.5	1	0.02	3	4	45	07-00110-05023	-0.006～0mm	12	0.46	3.22	3.36	3.52	3.69	4.1	1個
0.5	1	0.02	4	4	45	07-00110-05024	-0.006～0mm	12	0.46	4.26	4.45	4.66	4.89	5.42	1個
0.5	1	0.02	5	4	45	07-00110-05025	-0.006～0mm	12	0.46	5.31	5.54	5.8	6.09	6.75	1個
0.5	1	0.05	2	4	45	07-00110-05052	-0.006～0mm	12	0.46	2.18	2.27	2.38	2.49	2.76	1個
0.5	1	0.05	3	4	45	07-00110-05053	-0.006～0mm	12	0.46	3.22	3.36	3.52	3.69	4.09	1個
0.5	1	0.05	4	4	45	07-00110-05054	-0.006～0mm	12	0.46	4.26	4.45	4.66	4.88	5.41	1個
0.5	1	0.05	5	4	45	07-00110-05055	-0.006～0mm	12	0.46	5.31	5.54	5.8	6.08	6.74	1個
0.5	1	0.1	2	4	45	07-00110-05102	-0.006～0mm	12	0.46	2.17	2.27	2.37	2.48	2.74	1個
0.5	1	0.1	3	4	45	07-00110-05103	-0.006～0mm	12	0.46	3.22	3.36	3.51	3.68	4.07	1個
0.5	1	0.1	4	4	45	07-00110-05104	-0.006～0mm	12	0.46	4.26	4.45	4.65	4.87	5.4	1個
0.5	1	0.1	5	4	45	07-00110-05105	-0.006～0mm	12	0.46	5.3	5.54	5.79	6.07	6.72	1個
0.6	1.2	0.02	2	4	45	07-00110-06022	-0.006～0mm	12	0.56	2.18	2.27	2.38	2.5	2.77	1個
0.6	1.2	0.02	4	4	45	07-00110-06024	-0.006～0mm	12	0.56	4.26	4.45	4.66	4.89	5.42	1個
0.6	1.2	0.02	6	4	45	07-00110-06026	-0.006～0mm	12	0.56	6.35	6.63	6.94	7.28	8.08	1個
0.6	1.2	0.05	2	4	45	07-00110-06052	-0.006～0mm	12	0.56	2.18	2.27	2.38	2.49	2.76	1個
0.6	1.2	0.05	4	4	45	07-00110-06054	-0.006～0mm	12	0.56	4.26	4.45	4.66	4.88	5.41	1個
0.6	1.2	0.05	6	4	45	07-00110-06056	-0.006～0mm	12	0.56	6.35	6.63	6.94	7.28	8.07	1個
0.6	1.2	0.1	2	4	45	07-00110-06102	-0.006～0mm	12	0.56	2.17	2.27	2.37	2.48	2.74	1個
0.6	1.2	0.1	4	4	45	07-00110-06104	-0.006～0mm	12	0.56	4.26	4.45	4.65	4.87	5.4	1個
0.6	1.2	0.1	6	4	45	07-00110-06106	-0.006～0mm	12	0.56	6.35	6.63	6.93	7.27	8.05	1個
0.8	1.6	0.02	4	4	45	07-00110-08024	-0.006～0mm	12	0.76	4.26	4.45	4.66	4.89	5.42	1個
0.8	1.6	0.02	6	4	45	07-00110-08026	-0.006～0mm	12	0.76	6.35	6.63	6.94	7.28	8.08	1個
0.8	1.6	0.02	8	4	50	07-00110-08028	-0.006～0mm	12	0.76	8.43	8.81	9.22	9.68	10.73	1個
0.8	1.6	0.05	4	4	45	07-00110-08054	-0.006～0mm	12	0.76	4.26	4.45	4.66	4.88	5.41	1個
0.8	1.6	0.05	6	4	45	07-00110-08056	-0.006～0mm	12	0.76	6.35	6.63	6.94	7.28	8.07	1個
0.8	1.6	0.05	8	4	50	07-00110-08058	-0.006～0mm	12	0.76	8.43	8.81	9.22	9.67	10.72	1個
0.8	1.6	0.1	4	4	45	07-00110-08104	-0.006～0mm	12	0.76	4.26	4.45	4.65	4.87	5.4	1個
0.8	1.6	0.1	6	4	45	07-00110-08106	-0.006～0mm	12	0.76	6.35	6.63	6.93	7.27	8.05	1個
0.8	1.6	0.1	8	4	50	07-00110-08108	-0.006～0mm	12	0.76	8.43	8.8	9.21	9.66	10.71	1個
1	2	0.05	3	4	45	07-00110-10053	-0.006～0mm	12	0.95	3.24	3.39	3.54	3.72	4.12	1個
1	2	0.05	4	4	45	07-00110-10054	-0.006～0mm	12	0.95	4.29	4.48	4.68	4.91	5.44	1個
1	2	0.05	5	4	45	07-00110-10055	-0.006～0mm	12	0.95	5.33	5.57	5.82	6.11	6.77	1個
1	2	0.05	6	4	45	07-00110-10056	-0.006～0mm	12	0.95	6.37	6.66	6.97	7.31	8.1	1個
1	2	0.05	8	4	50	07-00110-10058	-0.006～0mm	12	0.95	8.46	8.83	9.25	9.7	10.75	1個
1	2	0.05	10	4	50	07-00110-10060	-0.006～0mm	12	0.95	10.54	11.01	11.53	12.09	13.41	1個

通常単価(税別) (税込単価)	通常出荷日

7,558円 ( 8,314円 )	1日目
7,886円 ( 8,675円 )	1日目
8,083円 ( 8,891円 )	1日目
6,785円 ( 7,464円 )	1日目
7,080円 ( 7,788円 )	1日目
7,257円 ( 7,983円 )	1日目
7,886円 ( 8,675円 )	1日目
8,083円 ( 8,891円 )	1日目
8,215円 ( 9,037円 )	1日目
7,080円 ( 7,788円 )	1日目
7,257円 ( 7,983円 )	1日目
7,375円 ( 8,113円 )	1日目
6,900円 ( 7,590円 )	1日目
7,032円 ( 7,735円 )	1日目
7,163円 ( 7,879円 )	1日目
7,295円 ( 8,025円 )	1日目
7,000円 ( 7,700円 )	1日目
7,134円 ( 7,847円 )	1日目
6,470円 ( 7,117円 )	1日目
6,562円 ( 7,218円 )	1日目
7,000円 ( 7,700円 )	1日目
7,134円 ( 7,847円 )	1日目
6,470円 ( 7,117円 )	1日目
6,562円 ( 7,218円 )	1日目
6,835円 ( 7,519円 )	1日目
6,966円 ( 7,663円 )	1日目
7,098円 ( 7,808円 )	1日目
7,229円 ( 7,952円 )	1日目
6,934円 ( 7,627円 )	1日目
7,067円 ( 7,774円 )	1日目
7,200円 ( 7,920円 )	1日目
6,516円 ( 7,168円 )	1日目
6,934円 ( 7,627円 )	1日目
7,067円 ( 7,774円 )	1日目
7,200円 ( 7,920円 )	1日目
6,516円 ( 7,168円 )	1日目
7,360円 ( 8,096円 )	1日目
7,689円 ( 8,458円 )	1日目
7,952円 ( 8,747円 )	1日目
6,608円 ( 7,269円 )	1日目
6,903円 ( 7,593円 )	1日目
7,139円 ( 7,853円 )	1日目
6,608円 ( 7,269円 )	1日目
6,903円 ( 7,593円 )	1日目
7,139円 ( 7,853円 )	1日目
7,689円 ( 8,458円 )	1日目
7,952円 ( 8,747円 )	1日目
8,083円 ( 8,891円 )	1日目
6,903円 ( 7,593円 )	1日目
7,139円 ( 7,853円 )	1日目
7,257円 ( 7,983円 )	1日目
6,903円 ( 7,593円 )	1日目
7,139円 ( 7,853円 )	1日目
7,257円 ( 7,983円 )	1日目
7,163円 ( 7,879円 )	1日目
7,229円 ( 7,952円 )	1日目
7,426円 ( 8,169円 )	1日目
7,558円 ( 8,314円 )	1日目
7,689円 ( 8,458円 )	1日目
7,886円 ( 8,675円 )	1日目

基本情報

基本情報

【特長】
・銅電極の加工に特化したロングネックラジアスエンドミル
・切削性の高さと高面品位を両立させるねじれ角【37.5°】と最適化した刃先形状で、加工面品位が向上します
・DLCコーティングにより、長時間の安定した加工が可能です
・銅タングステン電極の加工にも有効です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
AE-CPR-N 銅電極用DLC超硬エンドミル高能率仕上げ用ロングネックラジアスタイプ
ユニオンツール
UDCRRS 6枚刃/10枚刃超硬合金・硬脆材加工用荒加工専用ロングネックラジアスエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DHR237R 銅電極加工用ロングネックラジアスエンドミルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 DHR237R 銅電極加工用ロングネックラジアスエンドミル	DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル	AE-CPR-N 銅電極用DLC超硬エンドミル高能率仕上げ用ロングネックラジアスタイプ	CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル	MHRH230R 無限コーティングプレミアム高硬度用2枚刃ロングネックラジアスエンドミル	MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル
メーカー	日進工具	ユニオンツール	オーエスジー	三菱マテリアル	日進工具	日進工具
通常価格	6,470円-	3,522円 -	5,700円 -	7,298円 -	3,993円 -	3,625円 -
通常出荷日	1日目	2日目〜	1日目	3日目〜	在庫品1日目〜	在庫品1日目〜
加工用途（加工形状）	平面 / 側面 / 溝	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 曲面	平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り）	平面 / 側面 / 溝	平面 / 側面 / 曲面 / 溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	アルミ / 銅 / 樹脂	アルミ / 銅	アルミ / 銅 / 樹脂	アルミ / 銅	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	非鉄用（DLC）	非鉄用（DLC）	非鉄用（DLC）	非鉄用（CrN）	鋼用	鋼用

よく一緒に購入される商品

ユニオンツール
DLCLRS DLCコート 2枚刃銅電極…0
通常価格(税別) : 3,522円-
通常出荷日 : 2日目～
日進工具
DHR237 銅電極加工用ロングネックス…0
通常価格(税別) : 5,667円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
XALシリーズ超硬スクエアエンドミル 2…4.5
通常価格(税別) : 480円-
通常出荷日 : 在庫品1日目～
当日出荷可能
三菱マテリアル
MPXLRB エムエスプラス高精度ロング…0
通常価格(税別) : 6,608円-
通常出荷日 : 3日目～
MOLDINO(モルディノ・…
エポックSD（S-DLC）ディープスクエ…5
通常価格(税別) : 5,228円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
XALシリーズ超硬スクエアエンドミル 4…4.6
通常価格(税別) : 810円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
XALシリーズ超硬ロングネックラジアスエ…4.6
通常価格(税別) : 2,340円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
MRCシリーズ超硬ロングネックラジアスエ…4.4
通常価格(税別) : 2,720円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
TSCシリーズ超硬ロングネックラジアスエ…4.2
通常価格(税別) : 2,470円-
通常出荷日 : 在庫品1日目～
当日出荷可能
