三菱マテリアル・TNMG-MS・三角形・ネガ・穴有・旋削チップ

製品特長・仕様

進化した耐摩耗性

Al-Richコーティング技術を導入した、高いAl含有比率と硬さを兼ね備える（Al,Ti）N膜を採用し、硬さに加え耐酸化性も大幅に向上させることに成功しました。これにより超耐熱合金の高速加工においても、極めて優れる耐摩耗性を実現しました。

切削寿命の基準を覆すコーティング技術が完成

その理由はAl-Rich（アルミリッチ）コーティング

アルミチタンナイトライド（Al,Ti）Nはアルミとチタンの複合化合物であり、非常に硬く熱に強い性質を持つことから、切削工具用のコーティング層として幅広く使用されてきました。

大小異なる原子の組み合わせで、非常に硬い結晶構造となる

（Al,Ti）NはAl含有比率を増加させることで被膜硬さが増しますが、従来技術ではAl含有比率が60%以上になると結晶構造に変化が生じ、被膜硬さが低下していました。

Al含有比率が60%以上になると軟質な結晶構造が生成する

外形図

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

ネガティブインサート

vc = 切削速度  ap = 切込み量  f = 1回転当たりの送り量

切削条件時の注意

内径加工については、使用ボーリングバーの推奨切削条件をご参照ください。

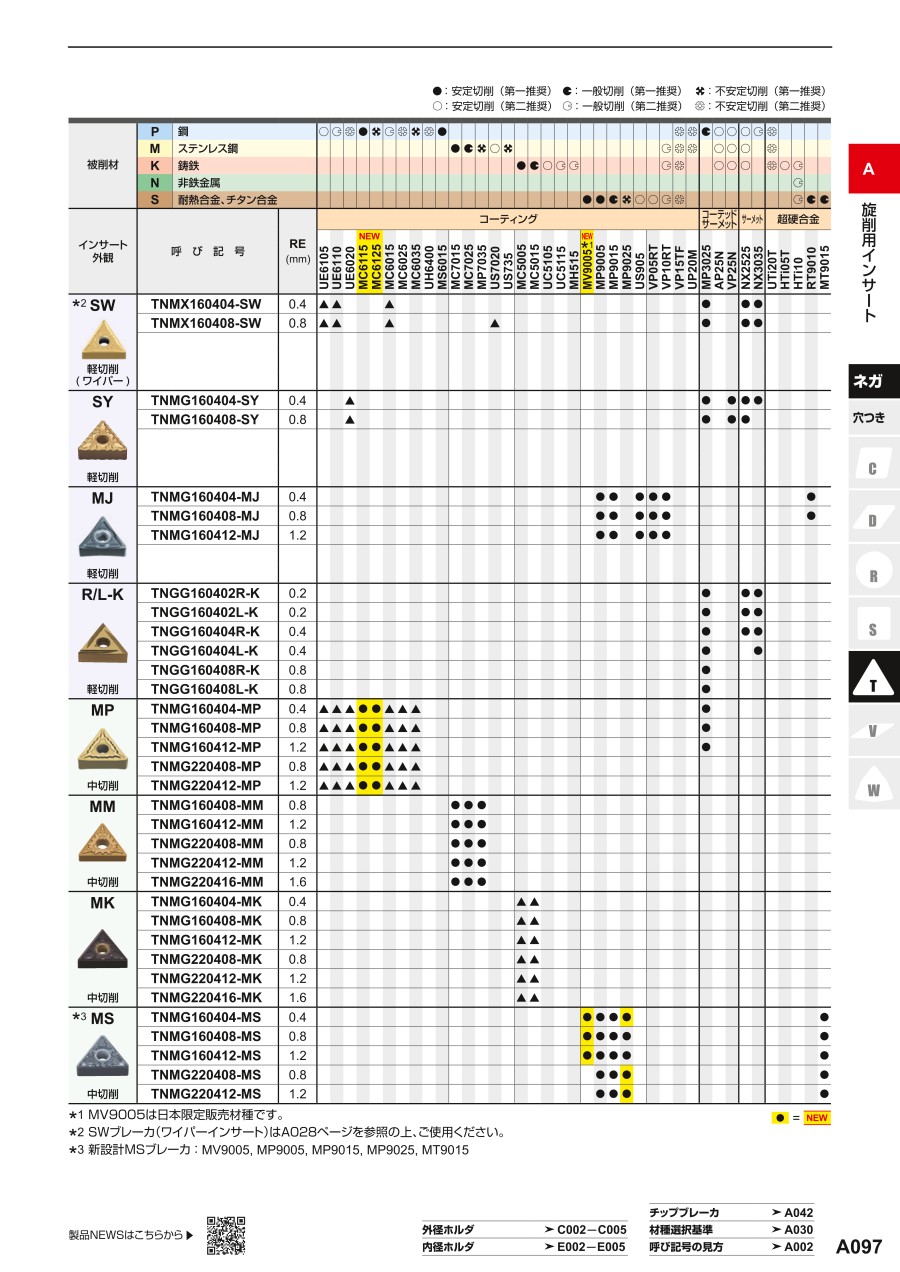

選定サポート情報

ネガティブインサート
