三菱マテリアル・DNMG-MH・55°ひし形・ネガ・穴有・旋削チップ

カタログ |

通常単価(税別): 776円～1,290円

税込単価: 854円～1,419円

炭素鋼・合金鋼の中切削用補間M級インサート（MHブレーカ付き）DNMG○○○-...

形状
D（55°ひし形）
用途
中切削
材種（母材）
超硬
逃げ角
ネガ0°（N）
勝手
なし
コーティング
CVDコーティング
切れ刃長
15
溝・穴
G（穴あり）
精度
M
ワイパー刃
なし
利用可能コーナー数
4
ブレーカ記号
MH
すくい角 (°)
16

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
20個～、50個～で価格が異なります。「価格を確認」を押下しご確認ください。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
在庫なくなり次第販売終了となります。推奨代替シリーズは三菱マテリアル・DNMG-MK・55°ひし形・ネガ・穴有・旋削チップとなります。仕様の違いをご確認ください。

未確定：候補が50型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

MC6100シリーズ
密着性と結晶配向制御技術を強化し、安定性と耐摩耗性を飛躍的にグレードアップさせました。

高速切削領域対応 MC6115

鋼旋削加工第一推奨 MC6125

"Super" ナノテクスチャーテクノロジー

従来のナノテクスチャーテクノロジーをさらに改良することで、結晶方位制御Al₂O₃を実現しました。より緻密かつ均一に結晶を成長させることにより、耐摩耗性が飛躍的に向上し、寿命改善につながります。

Super TOUGH-Grip

Super TOUGH-Gripを用いることで、従来技術に対して組織を微細化することに成功しました。これにより、Al₂O₃層とTiCN層が接着する面積が大きくなるため、密着力が向上し、コーティングの剥離が抑制されます。

*イメージ画像

三菱マテリアル・DNMG-MH・55°ひし形・ネガ・穴有・旋削チップ Super TOUGH-Grip-2

* スクラッチ試験（引っかき試験）より
コーティングが剥離するのに必要な力の大きさを測定

突発欠損の抑制効果

コーティング層の引張り応力を緩和することにより、刃先不安定加工時の衝撃による亀裂進展を抑制します。
MC6100 シリーズは従来品に対して残留引張り応力を80% 低減することに成功しました。

従来技術

三菱マテリアル・DNMG-MH・55°ひし形・ネガ・穴有・旋削チップ突発欠損の抑制効果-2

MC6100シリーズ

従来品は切削加工時の衝撃が集中しやすく、引張り応力の影響で、コーティング層の奥まで亀裂が浸透し欠損の原因となります。

MC6100シリーズは引張り応力を緩和することに成功し、切削加工時の衝撃が分散され、異常欠損を抑制します。

MC6125
鋼旋削加工の第一推奨
幅広い切削領域に対して安定加工を実現しました。

刃先稜線部と着座面の表面処理

耐溶着性・耐欠損性の向上をもたらす刃先稜線部の平滑化処理と加工時の振動を抑制する着座面処理を適用することで、幅広い切削領域で安定した加工を実現させました。

MC6115
高速切削領域において、熱的安定性・耐摩耗性が大幅にアップしました。

コーティング最外層の改良

MC6115は耐溶着性をさらに向上させ、寸法精度、仕上げ面の向上とともに、外観色を金色にすることで摩耗識別性を高めました。

外形図

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

ネガティブインサート（外径加工用バイト）

*内径加工については、使用ボーリングバーの推奨切削条件をご参照ください。

選定サポート情報

適用範囲

選定基準

ネガティブインサート

型番リスト

表示件数

型番

被削材

コーナーR（ノーズR）

(mm)

被削材状態

厚さ

材種記号

CADデータ有無

(2Ｄ/3Ｄ)

最小発注数量

P（鋼）[○]	0.4	連続	04（4.76）	MC6115	-	10個
P（鋼）[○]	0.4	断続	04（4.76）	MC6125	-	10個
P（鋼）[○]	0.4	断続	04（4.76）	UE6020	3D	10個
P（鋼）[○]	0.4	連続	04（4.76）	UE6105	3D	10個
P（鋼）[○]	0.4	軽断続	04（4.76）	UE6110	3D	10個
K（鋳鉄）[○]	0.8	連続	04（4.76）	MC5115	-	10個
P（鋼）[○]	0.8	軽断続	04（4.76）	MC6015	3D	10個
P（鋼）[○]	0.8	断続	04（4.76）	MC6025	3D	10個
P（鋼）[○]	0.8	断続	04（4.76）	MC6035	2D/3D	10個
P（鋼）[○]	0.8	連続	04（4.76）	MC6115	-	10個
P（鋼）[○]	0.8	断続	04（4.76）	MC6125	-	10個
P（鋼）[○]	0.8	軽断続	04（4.76）	MC6135	-	10個
P（鋼）[○]	0.8	断続	04（4.76）	UE6020	3D	10個
P（鋼）[○]	0.8	連続	04（4.76）	UE6105	3D	10個
P（鋼）[○]	0.8	軽断続	04（4.76）	UE6110	3D	10個
K（鋳鉄）[○]	1.2	連続	04（4.76）	MC5115	-	10個
P（鋼）[○]	1.2	軽断続	04（4.76）	MC6015	3D	10個
P（鋼）[○]	1.2	断続	04（4.76）	MC6025	3D	10個
P（鋼）[○]	1.2	断続	04（4.76）	MC6035	2D/3D	10個
P（鋼）[○]	1.2	連続	04（4.76）	MC6115	-	10個
P（鋼）[○]	1.2	断続	04（4.76）	MC6125	-	10個
P（鋼）[○]	1.2	軽断続	04（4.76）	MC6135	-	10個
P（鋼）[○]	1.2	断続	04（4.76）	UE6020	3D	10個
P（鋼）[○]	1.2	連続	04（4.76）	UE6105	3D	10個
P（鋼）[○]	1.2	軽断続	04（4.76）	UE6110	3D	10個
K（鋳鉄）[○]	0.4	連続	06（6.35）	MC5115	-	10個
P（鋼）[○]	0.4	連続	06（6.35）	MC6115	-	10個
P（鋼）[○]	0.4	断続	06（6.35）	MC6125	-	10個
P（鋼）[○]	0.4	連続	06（6.35）	UE6105	3D	10個
P（鋼）[○]	0.4	軽断続	06（6.35）	UE6110	3D	10個
K（鋳鉄）[○]	0.8	連続	06（6.35）	MC5115	-	10個
P（鋼）[○]	0.8	軽断続	06（6.35）	MC6015	3D	10個
P（鋼）[○]	0.8	断続	06（6.35）	MC6025	3D	10個
P（鋼）[○]	0.8	断続	06（6.35）	MC6035	2D/3D	10個
P（鋼）[○]	0.8	連続	06（6.35）	MC6115	-	10個
P（鋼）[○]	0.8	断続	06（6.35）	MC6125	-	10個
P（鋼）[○]	0.8	軽断続	06（6.35）	MC6135	-	10個
P（鋼）[○]	0.8	断続	06（6.35）	UE6020	3D	10個
P（鋼）[○]	0.8	連続	06（6.35）	UE6105	3D	10個
P（鋼）[○]	0.8	軽断続	06（6.35）	UE6110	3D	10個
K（鋳鉄）[○]	1.2	連続	06（6.35）	MC5115	-	10個
P（鋼）[○]	1.2	軽断続	06（6.35）	MC6015	3D	10個
P（鋼）[○]	1.2	断続	06（6.35）	MC6025	3D	10個
P（鋼）[○]	1.2	断続	06（6.35）	MC6035	2D/3D	10個
P（鋼）[○]	1.2	連続	06（6.35）	MC6115	-	10個
P（鋼）[○]	1.2	断続	06（6.35）	MC6125	-	10個
P（鋼）[○]	1.2	軽断続	06（6.35）	MC6135	-	10個
P（鋼）[○]	1.2	断続	06（6.35）	UE6020	3D	10個
P（鋼）[○]	1.2	連続	06（6.35）	UE6105	3D	10個
P（鋼）[○]	1.2	軽断続	06（6.35）	UE6110	3D	10個

通常単価(税別) (税込単価)	通常出荷日

943円 ( 1,037円 )	4日目
887円 ( 976円 )	4日目
1,036円 ( 1,140円 )	5日目
1,026円 ( 1,129円 )	4日目
1,026円 ( 1,129円 )	3日目
838円 ( 922円 )	3日目
996円 ( 1,096円 )	3日目
996円 ( 1,096円 )	4日目
996円 ( 1,096円 )	4日目
943円 ( 1,037円 )	4日目
887円 ( 976円 )	4日目
776円 ( 854円 )	3日目
1,026円 ( 1,129円 )	4日目
1,026円 ( 1,129円 )	3日目
1,026円 ( 1,129円 )	4日目
838円 ( 922円 )	3日目
996円 ( 1,096円 )	3日目
996円 ( 1,096円 )	4日目
996円 ( 1,096円 )	4日目
943円 ( 1,037円 )	4日目
887円 ( 976円 )	4日目
776円 ( 854円 )	3日目
1,026円 ( 1,129円 )	4日目
1,026円 ( 1,129円 )	4日目
1,026円 ( 1,129円 )	4日目
1,290円 ( 1,419円 )	3日目
1,156円 ( 1,272円 )	4日目
1,156円 ( 1,272円 )	4日目
1,268円 ( 1,395円 )	4日目
1,268円 ( 1,395円 )	4日目
1,290円 ( 1,419円 )	3日目
1,268円 ( 1,395円 )	4日目
1,268円 ( 1,395円 )	3日目
1,268円 ( 1,395円 )	4日目
1,156円 ( 1,272円 )	4日目
1,156円 ( 1,272円 )	4日目
1,290円 ( 1,419円 )	3日目
1,268円 ( 1,395円 )	3日目
1,268円 ( 1,395円 )	4日目
1,268円 ( 1,395円 )	4日目
1,290円 ( 1,419円 )	3日目
1,268円 ( 1,395円 )	4日目
1,268円 ( 1,395円 )	4日目
1,268円 ( 1,395円 )	4日目
1,156円 ( 1,272円 )	4日目
1,156円 ( 1,272円 )	3日目
1,290円 ( 1,419円 )	3日目
1,268円 ( 1,395円 )	3日目
1,268円 ( 1,395円 )	4日目
1,268円 ( 1,395円 )	4日目

詳細情報

基本情報

基本情報

炭素鋼・合金鋼の中切削用補間M級インサート（MHブレーカ付き）DNMG○○○-MH。
【特長】
・M級両面チップブレーカ
・フラットランド刃型で切れ刃強度が高い
・適度なチップポケットで切りくず処理良好
・55°菱形、ネガティブインサート、穴つき
・UE6105、MC6115は鋼で安定切削（切削状態の目安）
・UE6110、MC6015は鋼で一般切削（切削状態の目安）
【材種特長】
・「MC6115」高速切削領域において、熱的安定性・耐摩耗性が大幅にアップしました
・「MC6125」鋼旋削加工の第一推奨。幅広い切削領域に対して安定加工を実現しました

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
20個～、50個～で価格が異なります。「価格を確認」を押下しご確認ください。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
在庫なくなり次第販売終了となります。推奨代替シリーズは三菱マテリアル・DNMG-MK・55°ひし形・ネガ・穴有・旋削チップとなります。仕様の違いをご確認ください。

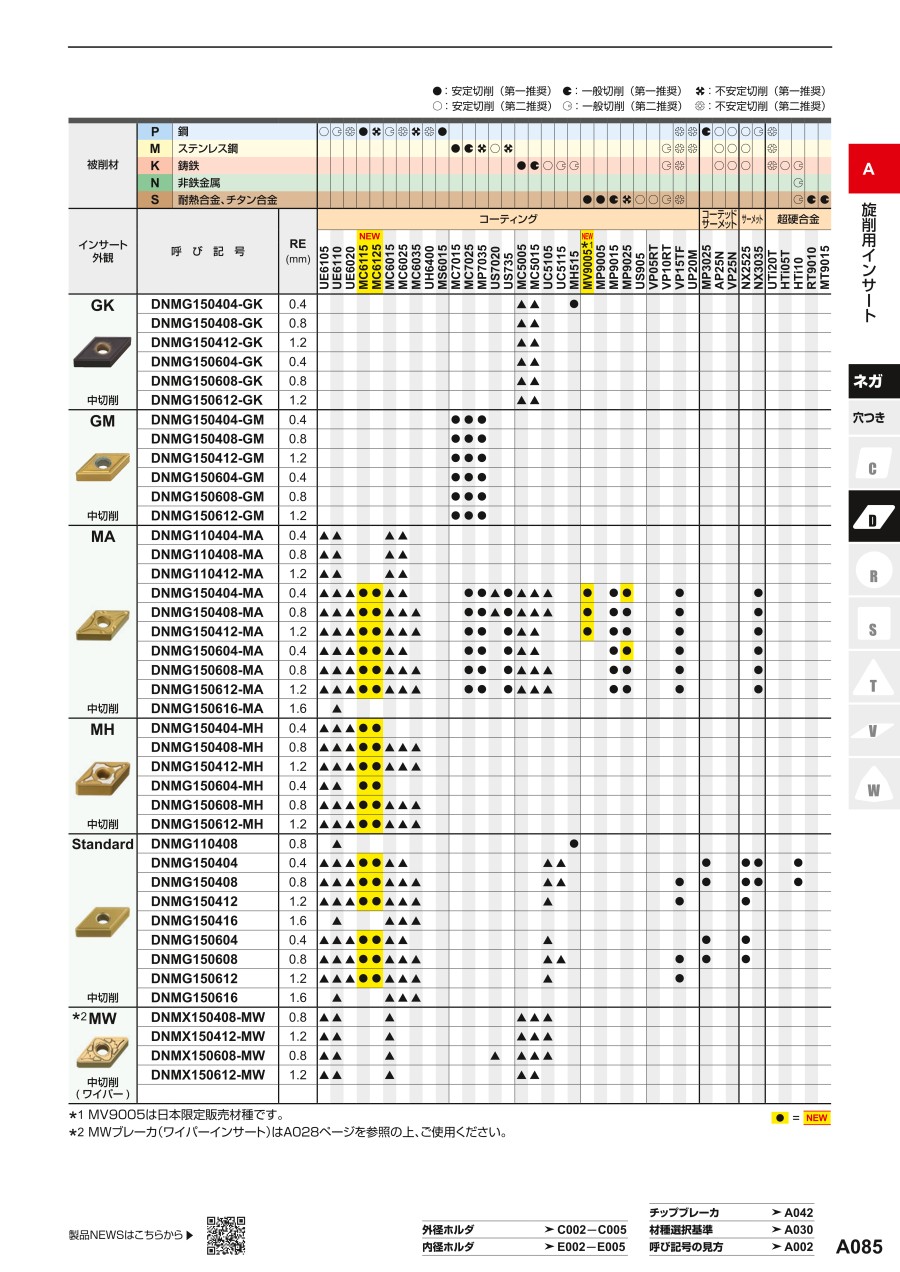

カタログ

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
三菱マテリアル・CNMG-SA・80°ひし形・ネガ・穴有・旋削チップ
タンガロイ
タンガロイ・CBN・4QS-VNGG-HS・35°ひし形・ネガ・穴有・旋削チップ
タンガロイ
タンガロイ・CBN・4QS-CNGG-HP・80°ひし形・ネガ・穴有・旋削チップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
