三菱マテリアル・VNMG・35°ひし形・ネガ・穴有・旋削チップ
- 通常単価(税別)
- 786円～1,138円
- 税込単価
- 865円～1,252円
炭素鋼、合金鋼の中切削用補間ブレーカ。【特長】・M級両面チップブレーカ・フラッ...
詳細情報を確認する商品情報
製品特長・仕様
MC6100シリーズ
密着性と結晶配向制御技術を強化し、安定性と耐摩耗性を飛躍的にグレードアップさせました。
"Super" ナノテクスチャーテクノロジー
従来のナノテクスチャーテクノロジーをさらに改良することで、結晶方位制御Al2O3を実現しました。より緻密かつ均一に結晶を成長させることにより、耐摩耗性が飛躍的に向上し、寿命改善につながります。
Super TOUGH-Grip
Super TOUGH-Gripを用いることで、従来技術に対して組織を微細化することに成功しました。これにより、Al2O3層とTiCN層が接着する面積が大きくなるため、密着力が向上し、コーティングの剥離が抑制されます。
*イメージ画像
* スクラッチ試験（引っかき試験）より
コーティングが剥離するのに必要な力の大きさを測定
突発欠損の抑制効果
コーティング層の引張り応力を緩和することにより、刃先不安定加工時の衝撃による亀裂進展を抑制します。
MC6100 シリーズは従来品に対して残留引張り応力を80% 低減することに成功しました。
従来技術
MC6100シリーズ
MC6125
鋼旋削加工の第一推奨
幅広い切削領域に対して安定加工を実現しました。
刃先稜線部と着座面の表面処理
耐溶着性・耐欠損性の向上をもたらす刃先稜線部の平滑化処理と加工時の振動を抑制する着座面処理を適用することで、幅広い切削領域で安定した加工を実現させました。
MC6115
高速切削領域において、熱的安定性・耐摩耗性が大幅にアップしました。
コーティング最外層の改良
MC6115は耐溶着性をさらに向上させ、寸法精度、仕上げ面の向上とともに、外観色を金色にすることで摩耗識別性を高めました。
外形図
※寸法についてはデジタルカタログを参照ください。
推奨切削条件
推奨切削条件表
ネガティブインサート（外径加工用バイト）
*内径加工については、使用ボーリングバーの推奨切削条件をご参照ください。
選定サポート情報
適用範囲
選定基準
ネガティブインサート

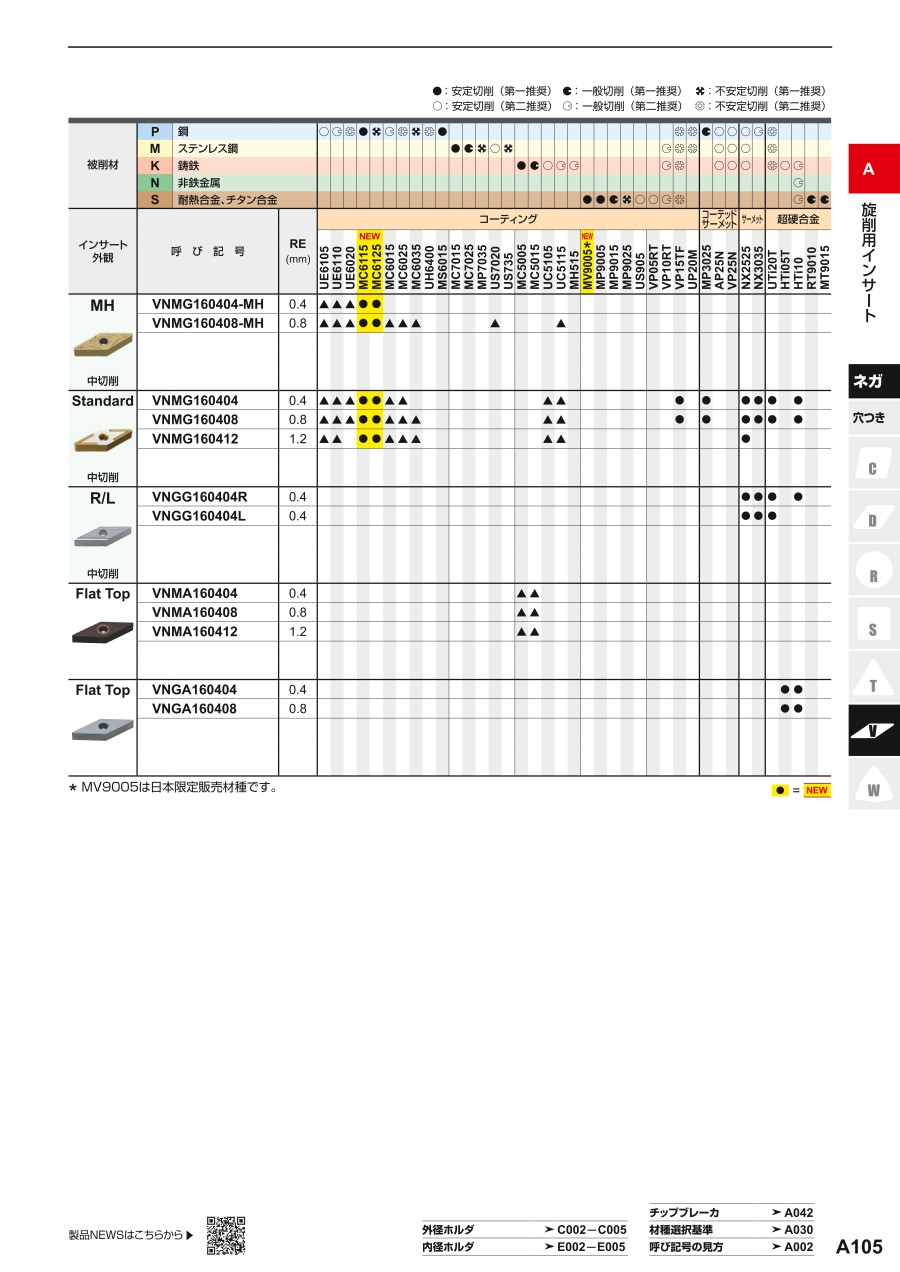

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
868円 ( 955円 ) | 3日目 |
1,093円 ( 1,202円 ) | 3日目 |
1,093円 ( 1,202円 ) | 4日目 |
1,036円 ( 1,140円 ) | 3日目 |
974円 ( 1,071円 ) | 3日目 |
786円 ( 865円 ) | 3日目 |
1,095円 ( 1,205円 ) | 3日目 |
834円 ( 917円 ) | 4日目 |
858円 ( 944円 ) | 4日目 |
1,127円 ( 1,240円 ) | 4日目 |
1,127円 ( 1,240円 ) | 3日目 |
1,138円 ( 1,252円 ) | 4日目 |
1,138円 ( 1,252円 ) | 4日目 |
1,138円 ( 1,252円 ) | 在庫品1日目当日出荷可能 |
858円 ( 944円 ) | 4日目 |
1,127円 ( 1,240円 ) | 3日目 |
858円 ( 944円 ) | 4日目 |
1,080円 ( 1,188円 ) | 3日目 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
1,093円 ( 1,202円 ) | 4日目 |
1,036円 ( 1,140円 ) | 4日目 |
974円 ( 1,071円 ) | 4日目 |
786円 ( 865円 ) | 3日目 |
1,095円 ( 1,205円 ) | 4日目 |
858円 ( 944円 ) | 在庫品1日目当日出荷可能 |
858円 ( 944円 ) | 4日目 |
1,127円 ( 1,240円 ) | 4日目 |
1,127円 ( 1,240円 ) | 3日目 |
1,138円 ( 1,252円 ) | 在庫品1日目当日出荷可能 |
1,094円 ( 1,203円 ) | 4日目 |
1,138円 ( 1,252円 ) | 在庫品1日目当日出荷可能 |
858円 ( 944円 ) | 3日目 |
1,094円 ( 1,203円 ) | 4日目 |
1,093円 ( 1,202円 ) | 4日目 |
1,036円 ( 1,140円 ) | 4日目 |
974円 ( 1,071円 ) | 3日目 |
786円 ( 865円 ) | 3日目 |
858円 ( 944円 ) | 3日目 |
1,127円 ( 1,240円 ) | 4日目 |
1,127円 ( 1,240円 ) | 3日目 |
1,127円 ( 1,240円 ) | 4日目 |
1,127円 ( 1,240円 ) | 4日目 |
詳細情報
基本情報
炭素鋼、合金鋼の中切削用補間ブレーカ。
【特長】
・M級両面チップブレーカ
・フラットランド刃型で切れ刃強度が高い
・汎用性の高い全周ブレーカ形状
・MC6015/UE6110/MP3025/NX3035は鋼で、一般切削（切削状態の目安）
・MC6115/UE6105は鋼で、安定切削（切削状態の目安）
・MC6125は鋼で断続まで幅広い加工に対応した工具材種
・UC5105は鋳鉄で、安定切削（切削状態の目安）
・UC5115は鋳鉄で、一般切削（切削状態の目安）
・NX2525は鋼と鋳鉄とステンレス鋼で安定切削（切削状態の目安）
・HTi10は鋳鉄と非鉄金属と耐熱合金・チタン合金で一般切削（切削状態の目安）
【材種特長】
鋼旋削加工用CVDコーテッド材種「MC6100」
・「MC6115」高速切削領域において、熱的安定性・耐摩耗性が大幅にアップしました
・「MC6125」鋼旋削加工の第一推奨。幅広い切削領域に対して安定加工を実現しました
鋳鉄旋削加工用CVDコーテッド材種「MC5100」
・「MC5105」普通鋳鉄旋削加工で切削速度1000m/minまでの高速切削領域で圧倒的な耐摩耗性を発揮
・「MC5115」ダクタイル鋳鉄加工の切れ刃異常損傷を抑制し、優れた耐摩耗性と耐欠損性を融合
・「MC5125」高強度ダクタイル鋳鉄の強断続切削加工にも負けない、優れた耐欠損性を発揮
難削材旋削加工用PVDコーテッド材種「MP9000」
・「MP9005」は耐摩耗性重視のハイグレード材種
・「MP9015」は汎用性に優れる第一推奨材種
・「MP9025」は刃先安定性重視のローグレード材種
