三菱マテリアル・VNMG-MA・35°ひし形・ネガ・穴有・旋削チップ

製品特長・仕様

鋳鉄旋削加工用CVDコーテッド超硬材種  MC5100シリーズ
鋳鉄旋削加工に適した材種、選択したのはコンセプトの違うシリーズ

製造方法からさまざまな形を可能にする鋳鉄。普通鋳鉄では亀裂形（破砕形）の切りくずが生成されるのに対して、引張り強さが大きいダクタイル鋳鉄では流れ形（連続形）の切りくずが発生します。
切りくずが変わることで、インサートへの損傷も異なります。
複雑形状による連続加工から断続・強断続加工の変化もあり、鋳鉄旋削加工用材種は、それぞれコンセプトの違う材種をシリーズ化しました。

鋳鉄にみる切りくず形態

流れ形（連続形）

亀裂形（破砕形）

特長
"Super" ナノテクスチャーテクノロジー

従来のナノテクスチャーテクノロジーをさらに改良することで、結晶方位制御Al₂O₃を実現しました。より緻密かつ均一に結晶を成長させることにより、耐摩耗性が飛躍的に向上し、寿命改善につながります。

Al₂O₃被膜結晶粒内の同じ方位を示す結晶粒割合

ダクタイル鋳鉄第一推奨材種  MC5115  衝撃に耐え、優れた耐久性

ダクタイル鋳鉄強断続切削領域対応  MC5125  欠損に強く、優れた安定性

進化した耐摩耗性

Al-Richコーティング技術を導入した、高いAl含有比率と硬さを兼ね備える（Al,Ti）N膜を採用し、硬さに加え耐酸化性も大幅に向上させることに成功しました。これにより超耐熱合金の高速加工においても、極めて優れる耐摩耗性を実現しました。

切削寿命の基準を覆すコーティング技術が完成

その理由はAl-Rich（アルミリッチ）コーティング

アルミチタンナイトライド（Al,Ti）Nはアルミとチタンの複合化合物であり、非常に硬く熱に強い性質を持つことから、切削工具用のコーティング層として幅広く使用されてきました。

大小異なる原子の組み合わせで、非常に硬い結晶構造となる

（Al,Ti）NはAl含有比率を増加させることで被膜硬さが増しますが、従来技術ではAl含有比率が60%以上になると結晶構造に変化が生じ、被膜硬さが低下していました。

Al含有比率が60%以上になると軟質な結晶構造が生成する

MC6100シリーズ
密着性と結晶配向制御技術を強化し、安定性と耐摩耗性を飛躍的にグレードアップさせました。

"Super" ナノテクスチャーテクノロジー

従来のナノテクスチャーテクノロジーをさらに改良することで、結晶方位制御Al₂O₃を実現しました。より緻密かつ均一に結晶を成長させることにより、耐摩耗性が飛躍的に向上し、寿命改善につながります。

Super TOUGH-Grip

Super TOUGH-Gripを用いることで、従来技術に対して組織を微細化することに成功しました。これにより、Al₂O₃層とTiCN層が接着する面積が大きくなるため、密着力が向上し、コーティングの剥離が抑制されます。

*イメージ画像

* スクラッチ試験（引っかき試験）より
   コーティングが剥離するのに必要な力の大きさを測定

突発欠損の抑制効果

コーティング層の引張り応力を緩和することにより、刃先不安定加工時の衝撃による亀裂進展を抑制します。
MC6100 シリーズは従来品に対して残留引張り応力を80% 低減することに成功しました。

従来技術

MC6100シリーズ

MC6125
鋼旋削加工の第一推奨
幅広い切削領域に対して安定加工を実現しました。

刃先稜線部と着座面の表面処理

耐溶着性・耐欠損性の向上をもたらす刃先稜線部の平滑化処理と加工時の振動を抑制する着座面処理を適用することで、幅広い切削領域で安定した加工を実現させました。

MC6115
高速切削領域において、熱的安定性・耐摩耗性が大幅にアップしました。

コーティング最外層の改良

MC6115は耐溶着性をさらに向上させ、寸法精度、仕上げ面の向上とともに、外観色を金色にすることで摩耗識別性を高めました。

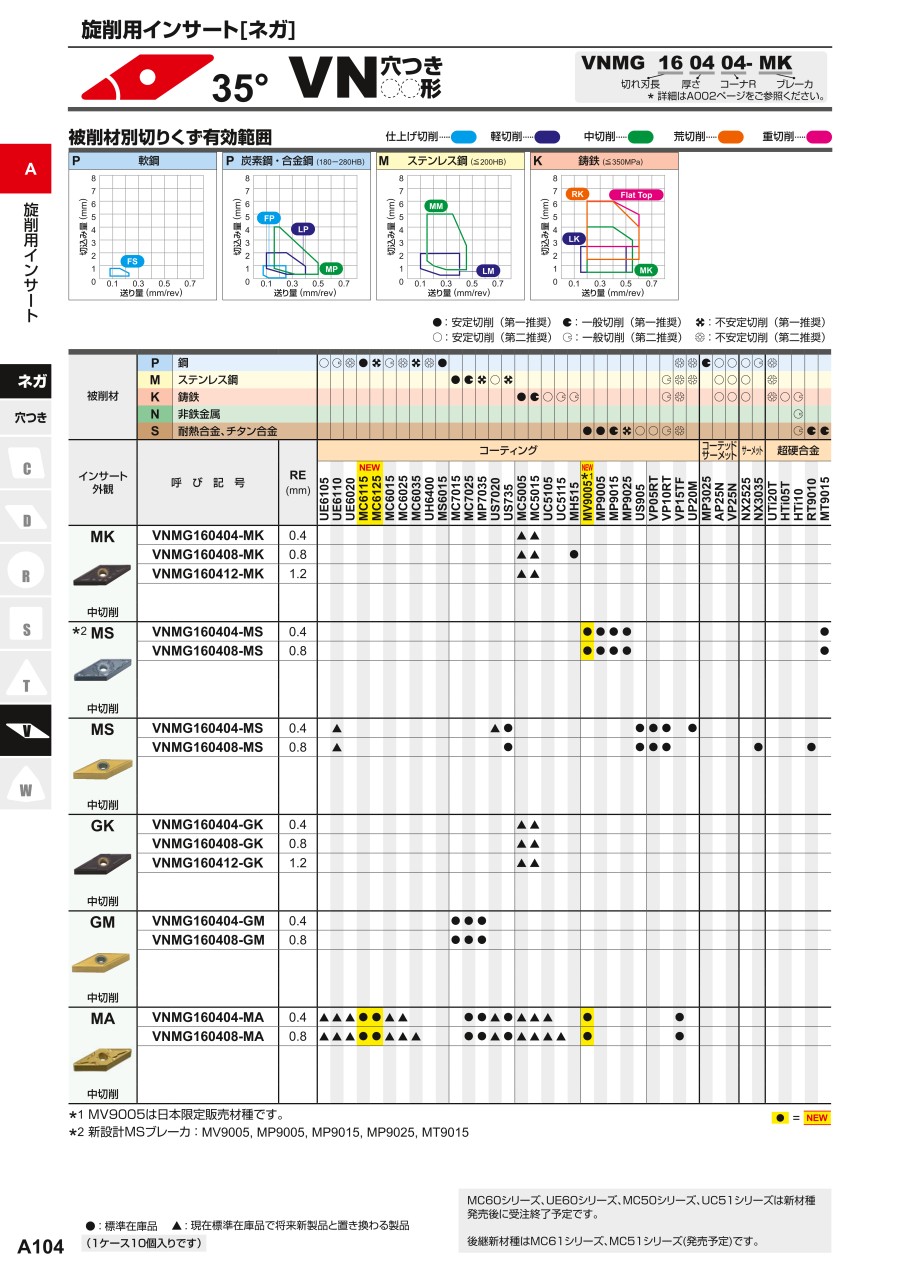

外形図

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

ネガティブインサート（外径加工用バイト）

*内径加工については、使用ボーリングバーの推奨切削条件をご参照ください。

選定サポート情報

普通鋳鉄

普通鋳鉄は高速切削領域においてMC5105が第一推奨です。
欠損、摩耗の対策はブレーカ選択で行ってください。
切削速度100-300m/min 不安定切削状態においてはMC5115も選択肢となります。

ダクタイル鋳鉄

ダクタイル鋳鉄は高強度ダクタイル鋳鉄も含めMC5115が第一推奨です。
欠損、摩耗の対策はブレーカ選択で行ってください。
強断続加工、不安定切削ではMC5125が効果を発揮します。

ネガティブインサート

適用範囲

選定基準

注意・禁止事項

安全について

• 切れ刃や切りくずには直接素手で触らないでください。
• 推奨条件の範囲内で使用し、工具交換は早めに行ってください。
• 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
• 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
• インサートや部品の取付けは、付属のレンチやドライバーを用いて確実に取り付けてください。
• 工具を回転して使用する場合、必ず試運転を実施し振れ、振動、異常音がないことを確認してください。
