三菱マテリアル・DCGT-SN・55°ひし形・ポジ・穴有・旋削チップ

製品特長・仕様

製品の基本仕様・特長

小物高精度部品旋削加工用PVDコーテッド超硬材種  MS9025
バランスの取れた耐摩耗性と耐欠損性、ステンレス鋼の境界摩耗を徹底抑制

超硬合金母材の最適化

主成分のWC（炭化タングステン）粒子を最適化することで、粒子の境界数を抑制し熱伝導率を向上しました。
これによりステンレス鋼における境界摩耗の原因ともいえる、切削時の刃先温度の上昇を抑制します。

熱伝導率の向上で刃先は比較的低温

境界数が増加し刃先は高温のまま

コーティング層の均一化

超硬合金表面の平滑化により、被膜の結晶成長方向を均一化することで被膜表面の平滑化に成功しました。
これにより耐溶着性に優れた安定した旋削加工を実現しました。

母材表面が平滑
一定方向に成長した被膜
被膜表面も平滑で耐溶着性に優れる。

母材表面が凹凸
ランダムに成長した被膜
空隙・欠陥などによる性能低下。

*イメージ図

振動切削での性能

工具を切削方向に振動させることで、切りくずを細かく分断しながら加工
⇒切りくず絡みがなくなることにより加工コストの抑制、生産効率の向上に貢献

振動切削の課題 ： 一般的な切削加工と比較し、加工中に振動が生じることによる刃先負荷や性質上加工硬化を起こした部位への衝撃によって、刃先に欠損（チッピング）が生じやすい。

MS9025の振動切削においての特長

（1）高い母材靭性により、耐欠損性に優れます。
（2）粗粒WCによる高熱伝導率によって刃先の発熱を抑制し、刃先強度の低下を低減できることで、ステンレス鋼など加工硬化しやすい被削材での境界損傷抑制に効果を発揮します。

15m/pass×500pass加工後での撮影

＜切削条件＞
被削材 : SUS304
インサート : DCGT11T302M
切削速度 : vc = 100m/min
送り量 : f = 0.05mm/rev
切込み量 : ap = 1.0mm
振動数 : D = 1.25/rev
加工形態 : 外径連続切削加工、湿式切削（油性）

バランスの取れた耐摩耗性と耐欠損性

超硬合金母材特性イメージ

アルミリッチテクノロジー
従来（Al,Ti）Nに比べ飛躍的にAl含有量をアップ

Al含有量をアップした“アルミリッチテクノロジー”により、被膜硬度向上および高硬度相安定化が図られ、
耐熱合金、電磁ステンレス鋼旋削加工時の耐摩耗性、耐クレータ性、耐溶着性を大幅に改善しました。

刃先の高品位化

刃先をきわめて高品位にすることにより、寸法安定性とワークエッジ部のバリ発生を低減します。

Rz=0.14 μm

Rz=0.61 μm

小物高精度部品旋削加工用PVDコーテッド超硬材種  MSシリーズ  MS7025
ナノ積層コーティングにより、低送り加工における耐溶着性と耐摩耗性を飛躍的に向上

ナノ積層コーティング

高潤滑のAlCrN層と高い硬さを持つAlTiN層をナノ積層技術で融合し、耐溶着性と耐摩耗性を飛躍的に向上しました。また、ナノレベルでの被膜組織を制御したことで、被膜損傷を大幅に抑制することに成功しました。

従来積層コーティング

ナノ積層コーティング

高潤滑層の効果

ナノレベルの高潤滑層により低送り加工で発生しやすい溶着から生じる構成刃先を抑制し、加工面の傷を抑制します。

小物高精度部品旋削加工用PVDコーテッド超硬材種  MSシリーズ  MS6015
純鉄、炭素鋼、快削鋼の旋削加工で安定した仕上げ面と寸法精度を実現

特長

専用超硬母材と新PVDコーティングのコンビネーションで耐摩耗性を大幅に向上させています。

摩擦係数の低減により切りくず処理性に優れ、安定した加工精度を実現します。

積層構造の最適化

積層構造の最適化により、被膜の安定性を損なうことなく厚膜化を実現し、耐摩耗性を大幅に向上させています。

性能・試験情報

ステンレス鋼SUS440C 耐摩耗性比較

＜切削条件＞
被削材 : SUS440C
インサート : DCGT11T302
切削形態 : 外径連続切削加工
切削速度 : vc = 100m/min
送り量 : f = 0.08mm/rev
切込み量 : ap = 1.0mm
加工形態 : 湿式切削（油性）

加工数500個加工後撮影

MS9025

従来品C  フレーキング発生

従来品D  母材露出発生

ステンレス鋼SUS304 加工後刃先比較

加工数 500個での撮影

VB=0.03mm

VB=0.07mm

＜切削条件＞
被削材 : SUS304
インサート : DCGT11T302
切削形態 : 外径連続切削加工
切削速度 : vc = 57m/min
送り量 : f = 0.03mm/rev
切込み量 : 荒 ap = 0.05mm、仕上 ap = 0.02mm
加工形態 : 湿式切削（油性）

端面加工での3D解析による加工面比較

切削速度の変化しやすい端面加工でも安定した加工品位を実現します。

被削材 ： S45C

被削材 ： SUS304

加工イメージ図
被削材径 16mm

＜切削条件＞
被削材 : 上記
インサート : DCGT11T302
切削速度 : vc = Max. 100m/min
送り量 : f = 0.02mm/rev
切込み量 : ap = 0.2mm
加工形態 : 湿式切削（油性）

低送り加工での寸法変化量比較

低送り条件の加工にて、寸法変化量が抑えられ、加工面品位も向上します。

被削材 ： SUS440C

寸法変化量
加工数1個目を基準とした寸法変化量

＜切削条件＞
被削材 : SUS440C
インサート : DCGT11T301
切削速度 : vc = 70m/min
送り量 : f = 0.02mm/rev
切込み量 : ap = 1.5mm
加工形態 : 湿式切削（油性）

加工数40個加工後撮影

MS7025

従来品A

従来品B

被削材 ： ELCH2S

＜切削条件＞
被削材 : ELCH2S
インサート : DCGT11T302
切削速度 : vc = 240m/min
送り量 : f = 0.03mm/rev
切込み量 : ap = 0.3mm
被削材長さ : 15mm
加工形態 : 湿式切削（油性）

加工数500個加工後撮影

MS7025

従来品A

従来品B

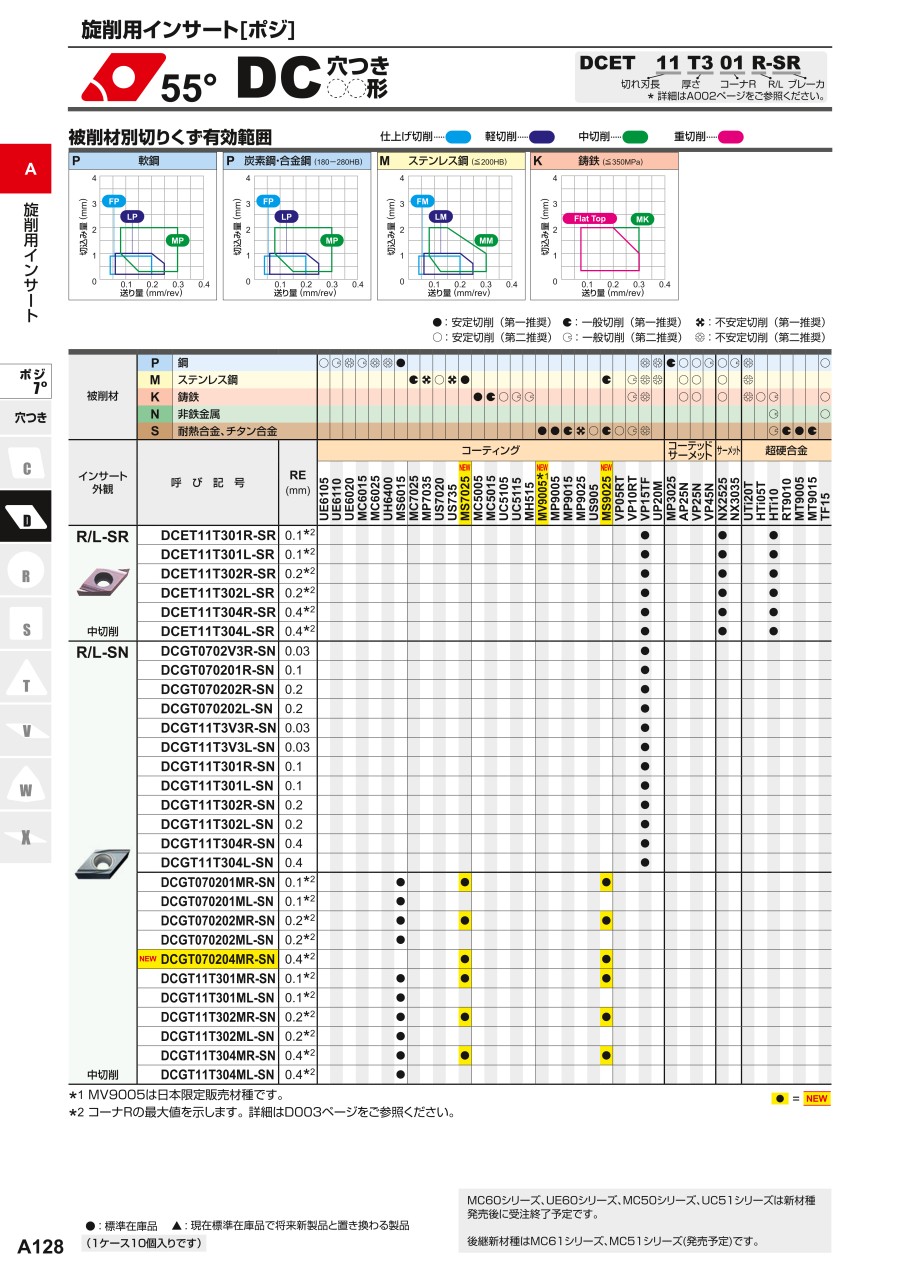

外形図

推奨切削条件

推奨切削条件表

選定サポート情報

適用範囲

ステンレス鋼での材種使い分け

ポジティブインサート
