三菱マテリアル

三菱マテリアル・SNMG-RS・四角形・ネガ・穴有・旋削チップ

カタログ |

通常単価(税別): 791円～2,110円

税込単価: 870円～2,321円

【仕様】・ブレーカ記号：RS・形状：S（四角形）・穴：G（穴あり）・逃げ角：ネ...

形状
S（四角形）
被削材
S（耐熱合金・チタン合金）
用途
中～粗切削
材種（母材）
超硬
逃げ角
ネガ0°（N）
勝手
なし
溝・穴
G（穴あり）
精度
M
ワイパー刃
なし
利用可能コーナー数
8
ブレーカ記号
RS
すくい角 (°)
20

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

選定サポート情報

製品特長・仕様

進化した耐摩耗性

新開発Al-Richコーティング技術を導入した、高いAl含有比率と硬さを兼ね備える（Al,Ti）N膜を採用し、硬さに加え耐酸化性も大幅に向上させることに成功しました。これにより超耐熱合金の高速加工においても、極めて優れる耐摩耗性を実現しました。

切削寿命の基準を覆すコーティング技術が完成

その理由は新開発Al-Rich（アルミリッチ）コーティング

アルミチタンナイトライド（Al,Ti）Nはアルミとチタンの複合化合物であり、非常に硬く熱に強い性質を持つことから、切削工具用のコーティング層として幅広く使用されてきました。

大小異なる原子の組み合わせで、非常に硬い結晶構造となる

（Al,Ti）NはAl含有比率を増加させることで被膜硬さが増しますが、従来技術ではAl含有比率が60%以上になると結晶構造に変化が生じ、被膜硬さが低下していました。

Al含有比率が60%以上になると軟質な結晶構造が生成する

独自技術による新しいコーティングプロセスにより、Al含有比率を高めても結晶構造が変化しないAl-Richコーティングを開発し、高いAl含有比率と高い被膜硬さを実現しました。

外形図

選定サポート情報

ネガティブインサート

型番リスト

表示件数

型番

コーナーR（ノーズR）

(mm)

コーティング

被削材状態

切れ刃長

厚さ

材種記号

CADデータ有無

(2Ｄ/3Ｄ)

最小発注数量

0.8	PVDコーティング	軽断続	12	04（4.76）	MP9015	2D/3D	10個
0.8	PVDコーティング	断続	12	04（4.76）	MP9025	-	10個
0.8	ノンコート	軽断続	12	04（4.76）	MT9015	2D/3D	10個
0.8	PVDコーティング	連続	12	04（4.76）	MV9005	-	10個
1.2	PVDコーティング	軽断続	12	04（4.76）	MP9015	2D/3D	10個
1.2	PVDコーティング	断続	12	04（4.76）	MP9025	-	10個
1.2	ノンコート	軽断続	12	04（4.76）	MT9015	2D/3D	10個
1.2	PVDコーティング	連続	12	04（4.76）	MV9005	-	10個
1.6	PVDコーティング	軽断続	12	04（4.76）	MP9015	2D/3D	10個
1.6	PVDコーティング	断続	12	04（4.76）	MP9025	-	10個
1.6	ノンコート	軽断続	12	04（4.76）	MT9015	2D/3D	10個
1.6	PVDコーティング	連続	12	04（4.76）	MV9005	-	10個
1.6	PVDコーティング	軽断続	15	06（6.35）	MP9015	2D/3D	10個
1.6	PVDコーティング	断続	15	06（6.35）	MP9025	-	10個
1.6	ノンコート	軽断続	15	06（6.35）	MT9015	2D/3D	10個
1.2	PVDコーティング	軽断続	19	06（6.35）	MP9015	-	10個
1.2	PVDコーティング	断続	19	06（6.35）	MP9025	-	10個
1.6	PVDコーティング	軽断続	19	06（6.35）	MP9015	2D/3D	10個
1.6	PVDコーティング	断続	19	06（6.35）	MP9025	-	10個
1.6	ノンコート	軽断続	19	06（6.35）	MT9015	2D/3D	10個

通常単価(税別) (税込単価)	通常出荷日

865円 ( 952円 )	3日目
878円 ( 966円 )	4日目
791円 ( 870円 )	4日目
1,064円 ( 1,170円 )	4日目
865円 ( 952円 )	4日目
878円 ( 966円 )	4日目
791円 ( 870円 )	4日目
1,064円 ( 1,170円 )	4日目
865円 ( 952円 )	4日目
840円 ( 924円 )	4日目
791円 ( 870円 )	4日目
1,064円 ( 1,170円 )	4日目
1,816円 ( 1,998円 )	3日目
1,763円 ( 1,939円 )	4日目
1,401円 ( 1,541円 )	4日目
2,110円 ( 2,321円 )	4日目
2,017円 ( 2,219円 )	4日目
2,079円 ( 2,287円 )	4日目
2,017円 ( 2,219円 )	4日目
1,595円 ( 1,755円 )	4日目

詳細情報

基本情報

基本情報

【仕様】
・ブレーカ記号：RS
・形状：S（四角形）
・穴：G（穴あり）
・逃げ角：ネガ0°（N）
【特長】
・MP9015は汎用性に優れる第一推奨材種（耐熱合金で中～荒切削）
・MP9025は刃先安定性重視のローグレード材種（耐熱合金で断続、軽～荒切削）
・MT9015は耐摩耗性、耐欠損性を兼ね備えた超硬合金（チタン合金で汎用切削）
・MV9005は超耐熱合金旋削加工用コーテッド超硬材種、耐熱合金の高速加工においても極めて優れる耐摩耗性を実現
【材種特長】
・「MV9005」はNi基耐熱合金の高速切削において、優れた耐摩耗性により、加工能率を向上。独自技術による新しいコーティングプロセスにより、Al含有比率を高めても結晶構造が変化しないAl-Richコーティングを開発し、高いAI含有比率と高い被膜硬さを実現。ブレーカ形状は「LS」「MS」「RS」を中心に補完ブレーカとして「MA」など多彩なラインナップ
【用途】
・中～粗切削用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

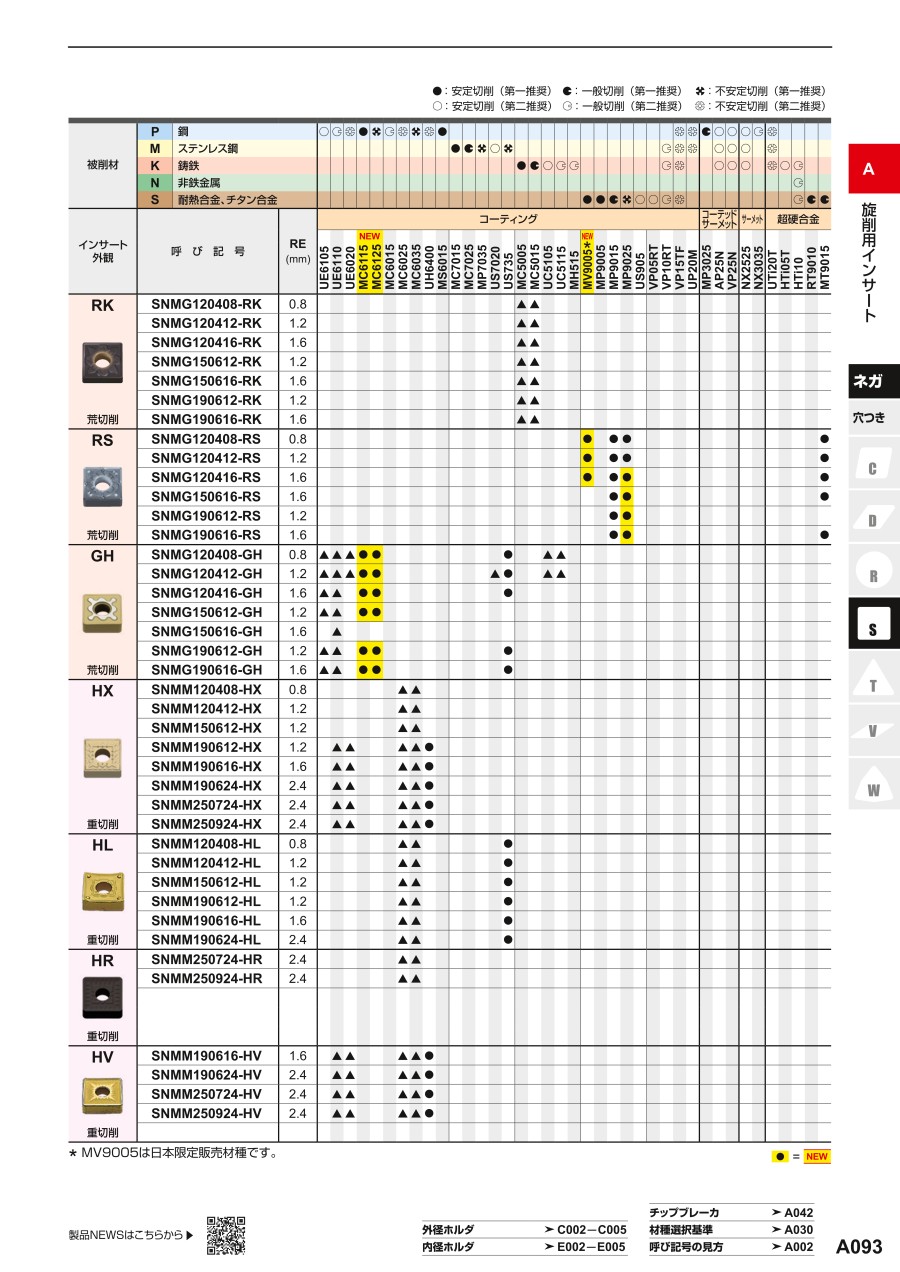

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
