三菱マテリアル・CNMG-LS・80°ひし形・ネガ・穴有・旋削チップ

三菱マテリアル・CNMG-LS・80°ひし形・ネガ・穴有・旋削チップ
通常単価(税別)
615円～908円
税込単価
677円～999円

難削材の軽切削用第一推奨ブレーカCNMG○○○-LS。【特長】・80°菱形、ネ...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が18型番あります。
数量：

商品情報





製品特長・仕様

進化した耐摩耗性

新開発Al-Richコーティング技術を導入した、高いAl含有比率と硬さを兼ね備える（Al,Ti）N膜を採用し、硬さに加え耐酸化性も大幅に向上させることに成功しました。これにより超耐熱合金の高速加工においても、極めて優れる耐摩耗性を実現しました。
三菱マテリアル・CNMG-LS・80°ひし形・ネガ・穴有・旋削チップ 進化した耐摩耗性

切削寿命の基準を覆すコーティング技術が完成

その理由は新開発Al-Rich（アルミリッチ）コーティング

アルミチタンナイトライド（Al,Ti）Nはアルミとチタンの複合化合物であり、非常に硬く熱に強い性質を持つことから、切削工具用のコーティング層として幅広く使用されてきました。

三菱マテリアル・CNMG-LS・80°ひし形・ネガ・穴有・旋削チップ その理由は新開発Al-Rich（アルミリッチ）コーティング

大小異なる原子の組み合わせで、非常に硬い結晶構造となる

（Al,Ti）NはAl含有比率を増加させることで被膜硬さが増しますが、従来技術ではAl含有比率が60%以上になると結晶構造に変化が生じ、被膜硬さが低下していました。

三菱マテリアル・CNMG-LS・80°ひし形・ネガ・穴有・旋削チップ （Al,Ti）NはAl含有比率を増加させることで被膜硬さが増しますが、従来技術ではAl含有比率が60%以上になると結晶構造に変化が生じ、被膜硬さが低下していました。

Al含有比率が60%以上になると軟質な結晶構造が生成する

独自技術による新しいコーティングプロセスにより、Al含有比率を高めても結晶構造が変化しないAl-Richコーティングを開発し、高いAl含有比率と高い被膜硬さを実現しました。

三菱マテリアル・CNMG-LS・80°ひし形・ネガ・穴有・旋削チップ 独自技術による新しいコーティングプロセスにより、Al含有比率を高めても結晶構造が変化しないAl-Richコーティングを開発し、高いAl含有比率と高い被膜硬さを実現しました。

外形図

三菱マテリアル・CNMG-LS・80°ひし形・ネガ・穴有・旋削チップ 外形図

推奨切削条件

推奨切削条件表

ネガティブインサート

被削材切削状態切削領域ブレーカ材種vc
（m/min）		f
（mm/rev）		ap
Sニッケル基合金
（Inconel718、ハステロイ、ワスパロイなど）		安定切削軽切削LSMV900550 - 1100.10 - 0.250.2 - 0.8

vc = 切削速度  ap = 切込み量  f = 1回転当たりの送り量

切削条件時の注意

内径加工については、使用ボーリングバーの推奨切削条件をご参照ください。

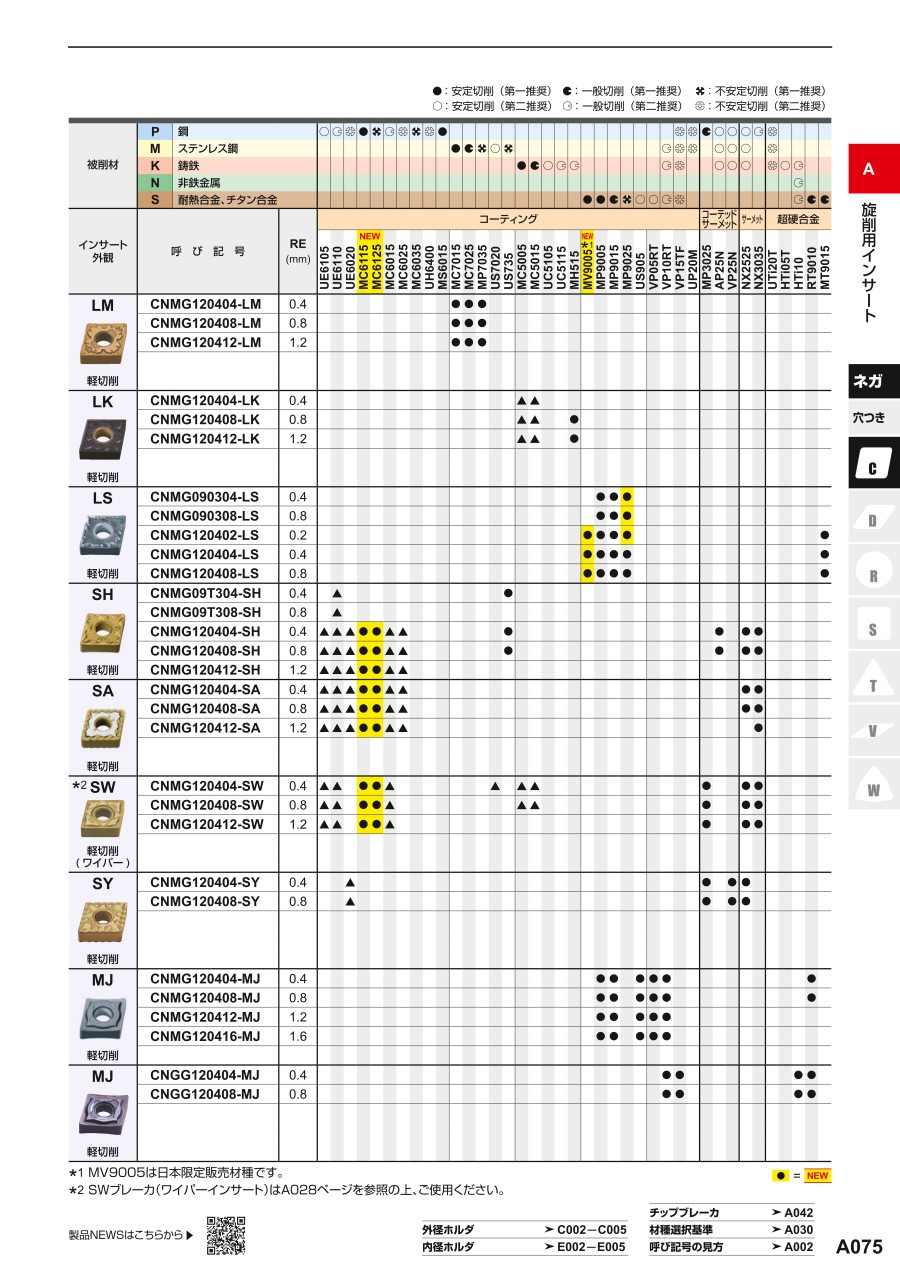

選定サポート情報

ネガティブインサート

三菱マテリアル・CNMG-LS・80°ひし形・ネガ・穴有・旋削チップ ネガティブインサート

型番リスト

表示件数
  • 1
    • 型番
    CNMG090304-LS-MP9005
    CNMG090304-LS-MP9015
    CNMG090308-LS-MP9005
    CNMG090308-LS-MP9015
    CNMG120402-LS-MP9005
    CNMG120402-LS-MP9015
    CNMG120402-LS-MT9015
    CNMG120402-LS-MV9005
    CNMG120404-LS-MP9005
    CNMG120404-LS-MP9015
    CNMG120404-LS-MP9025
    CNMG120404-LS-MT9015
    CNMG120404-LS-MV9005
    CNMG120408-LS-MP9005
    CNMG120408-LS-MP9015
    CNMG120408-LS-MP9025
    CNMG120408-LS-MT9015
    CNMG120408-LS-MV9005

    コーナーR（ノーズR）

    (mm)

    コーティング

    被削材状態

    切れ刃長

    厚さ

    材種記号

    CADデータ有無

    (2Ｄ/3Ｄ)

    		最小発注数量
    0.4
    PVDコーティング
    連続
    09
    03（3.18）
    MP9005
    -
    10個
    0.4
    PVDコーティング
    軽断続
    09
    03（3.18）
    MP9015
    -
    10個
    0.8
    PVDコーティング
    連続
    09
    03（3.18）
    MP9005
    -
    10個
    0.8
    PVDコーティング
    軽断続
    09
    03（3.18）
    MP9015
    -
    10個
    0.2
    PVDコーティング
    連続
    12
    04（4.76）
    MP9005
    -
    10個
    0.2
    PVDコーティング
    軽断続
    12
    04（4.76）
    MP9015
    -
    10個
    0.2
    ノンコート
    軽断続
    12
    04（4.76）
    MT9015
    -
    10個
    0.2
    PVDコーティング
    連続
    12
    04（4.76）
    MV9005
    -
    10個
    0.4
    PVDコーティング
    連続
    12
    04（4.76）
    MP9005
    3D
    10個
    0.4
    PVDコーティング
    軽断続
    12
    04（4.76）
    MP9015
    3D
    10個
    0.4
    PVDコーティング
    断続
    12
    04（4.76）
    MP9025
    -
    10個
    0.4
    ノンコート
    軽断続
    12
    04（4.76）
    MT9015
    3D
    10個
    0.4
    PVDコーティング
    連続
    12
    04（4.76）
    MV9005
    -
    10個
    0.8
    PVDコーティング
    連続
    12
    04（4.76）
    MP9005
    3D
    10個
    0.8
    PVDコーティング
    軽断続
    12
    04（4.76）
    MP9015
    3D
    10個
    0.8
    PVDコーティング
    断続
    12
    04（4.76）
    MP9025
    -
    10個
    0.8
    ノンコート
    軽断続
    12
    04（4.76）
    MT9015
    3D
    10個
    0.8
    PVDコーティング
    連続
    12
    04（4.76）
    MV9005
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    615円
    ( 677円 )
    4日目
    615円
    ( 677円 )
    4日目
    615円
    ( 677円 )
    4日目
    615円
    ( 677円 )
    4日目
    835円
    ( 919円 )
    4日目
    797円
    ( 877円 )
    4日目
    736円
    ( 810円 )
    4日目
    908円
    ( 999円 )
    4日目
    835円
    ( 919円 )
    3日目
    835円
    ( 919円 )
    3日目
    835円
    ( 919円 )
    4日目
    736円
    ( 810円 )
    4日目
    908円
    ( 999円 )
    4日目
    835円
    ( 919円 )
    4日目
    835円
    ( 919円 )
    2日目
    719円
    ( 791円 )
    3日目
    736円
    ( 810円 )
    4日目
    908円
    ( 999円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    難削材の軽切削用第一推奨ブレーカCNMG○○○-LS。
    【特長】
    ・80°菱形、ネガティブインサート、穴つき
    ・コーナR以下の切込み量での切りくずコントロール性能を大幅に向上
    ・耐熱合金、チタン合金でMP9005は安定切削、MP9015、MT9015は一般切削（切削状態の目安）
    ・MV9005は超耐熱合金旋削加工用コーテッド超硬材種、耐熱合金の高速加工においても極めて優れる耐摩耗性を実現
    【材種特長】
    ・「MV9005」はNi基耐熱合金の高速切削において、優れた耐摩耗性により、加工能率を向上。独自技術による新しいコーティングプロセスにより、Al含有比率を高めても結晶構造が変化しないAl-Richコーティングを開発し、高いAI含有比率と高い被膜硬さを実現。ブレーカ形状は「LS」「MS」「RS」を中心に補完ブレーカとして「MA」など多彩なラインナップ

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
