三菱マテリアル・CNMG-GJ・80°ひし形・ネガ・穴有・旋削チップ

通常単価(税別): 736円～2,079円

税込単価: 810円～2,287円

難削材の高精度加工に最適な級インサート（GJブレーカ付き） CNMG○○○-G...

形状
C（80°ひし形）
用途
中～粗切削
材種（母材）
超硬
逃げ角
ネガ0°（N）
勝手
なし
溝・穴
G（穴あり）
精度
M
ワイパー刃
なし
利用可能コーナー数
4
ブレーカ記号
GJ
CADデータ有無 (2Ｄ/3Ｄ)
3D
すくい角 (°)
18

ご注意

商品画像は代表例です。型番により、形状が異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

型番

未確定 21 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

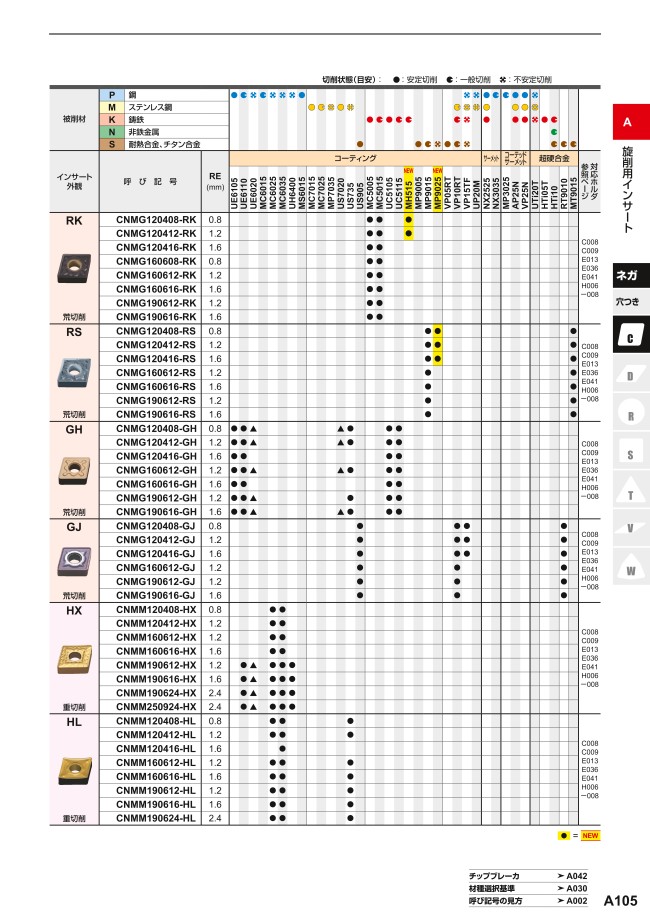

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

被削材
- P（鋼）
- M（ステンレス鋼）
- K（鋳鉄）
- S（耐熱合金・チタン合金）
コーナーR（ノーズR）(mm)
- 0.8
- 1.2
- 1.6
コーティング
- PVDコーティング
- CVDコーティング
- ノンコート
被削材状態
- 断続
- 軽断続
- 連続
切れ刃長
- 12
- 16
- 19
厚さ
- 04（4.76）
- 06（6.35）
材種記号
- VP10RT
- VP15TF
- US905
- RT9010
CAD
- 3D
出荷日
すべて
当日出荷可能
3日以内
4日以内

型番リスト

表示件数

型番

被削材

コーナーR（ノーズR）

(mm)

コーティング

被削材状態

切れ刃長

厚さ

材種記号

最小発注数量

S（耐熱合金・チタン合金）[○]	0.8	ノンコート	軽断続	12	04（4.76）	RT9010	10個
S（耐熱合金・チタン合金）[○]	0.8	CVDコーティング	連続	12	04（4.76）	US905	10個
M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	0.8	PVDコーティング	軽断続	12	04（4.76）	VP10RT	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	0.8	PVDコーティング	断続	12	04（4.76）	VP15TF	10個
S（耐熱合金・チタン合金）[○]	1.2	ノンコート	軽断続	12	04（4.76）	RT9010	10個
S（耐熱合金・チタン合金）[○]	1.2	CVDコーティング	連続	12	04（4.76）	US905	10個
M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	1.2	PVDコーティング	軽断続	12	04（4.76）	VP10RT	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	1.2	PVDコーティング	断続	12	04（4.76）	VP15TF	10個
S（耐熱合金・チタン合金）[○]	1.6	ノンコート	軽断続	12	04（4.76）	RT9010	10個
S（耐熱合金・チタン合金）[○]	1.6	CVDコーティング	連続	12	04（4.76）	US905	10個
M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	1.6	PVDコーティング	軽断続	12	04（4.76）	VP10RT	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	1.6	PVDコーティング	断続	12	04（4.76）	VP15TF	10個
S（耐熱合金・チタン合金）[○]	1.2	ノンコート	軽断続	16	06（6.35）	RT9010	10個
S（耐熱合金・チタン合金）[○]	1.2	CVDコーティング	連続	16	06（6.35）	US905	10個
M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	1.2	PVDコーティング	軽断続	16	06（6.35）	VP10RT	10個
S（耐熱合金・チタン合金）[○]	1.2	ノンコート	軽断続	19	06（6.35）	RT9010	10個
S（耐熱合金・チタン合金）[○]	1.2	CVDコーティング	連続	19	06（6.35）	US905	10個
M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	1.2	PVDコーティング	軽断続	19	06（6.35）	VP10RT	10個
S（耐熱合金・チタン合金）[○]	1.6	ノンコート	軽断続	19	06（6.35）	RT9010	10個
S（耐熱合金・チタン合金）[○]	1.6	CVDコーティング	連続	19	06（6.35）	US905	10個
M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	1.6	PVDコーティング	軽断続	19	06（6.35）	VP10RT	10個

通常単価(税別) (税込単価)	通常出荷日

736円 ( 810円 )	在庫品1日目当日出荷可能
835円 ( 919円 )	3日目
836円 ( 920円 )	在庫品1日目当日出荷可能
836円 ( 920円 )	3日目
736円 ( 810円 )	4日目
835円 ( 919円 )	4日目
835円 ( 919円 )	3日目
835円 ( 919円 )	4日目
736円 ( 810円 )	4日目
835円 ( 919円 )	4日目
835円 ( 919円 )	4日目
836円 ( 920円 )	在庫品1日目当日出荷可能
1,223円 ( 1,345円 )	4日目
1,643円 ( 1,807円 )	4日目
1,594円 ( 1,753円 )	3日目
1,549円 ( 1,704円 )	4日目
2,079円 ( 2,287円 )	4日目
2,079円 ( 2,287円 )	4日目
1,549円 ( 1,704円 )	4日目
2,079円 ( 2,287円 )	4日目
2,079円 ( 2,287円 )	4日目

詳細情報

基本情報

難削材の高精度加工に最適な級インサート（GJブレーカ付き） CNMG○○○-GJ。
【特長】
・難削材準重切削用。
・最適なすくい角とフラットランドの採用により、シャープな切れ味と高い刃先強度を実現。
・すくい面摩耗が発生しやすいTi合金の切削には最適な切れ刃形状。
・80°菱形、ネガティブインサート、穴つき。
・US905は、耐熱合金・チタン合金で安定切削（切削状態の目安）。
・RT9010、MT9015は、耐熱合金・チタン合金で一般切削（切削状態の目安）。
【用途】
・難削材旋削の準重切削加工に最適。

ご注意

商品画像は代表例です。型番により、形状が異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

商品担当おすすめ

三菱マテリアル
三菱マテリアル・WNMG-GM・六角形・ネガ・穴有・旋削チップ
タンガロイ
タンガロイ・CBN・6QS-TNGG-HS・三角形・ネガ・穴有・旋削チップ
三菱マテリアル
三菱マテリアル・TCGW・三角形・ポジ・穴有・旋削チップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
