三菱マテリアル・CCGT-SMG・80°ひし形・ポジ・穴有・旋削チップ
- 通常単価(税別)
- 1,046円～1,247円
- 税込単価
- 1,151円～1,372円
スモールツール用モールデッドブレーカG級インサート（SMGブレーカ付き）。【特長】・外周研削を行うこと...
詳細を確認- 商品画像は代表例です。型番により、形状が異なる場合がございます。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
- 抜群の切りくず処理で自動盤の連続無人加工に最適。
- 外周研削（G級）を行うことにより、高精度加工に最適な刃先位置の再現性を実現。
G級インサート（SMGブレーカ付き）の特長
- 曲線切刃と突起形ブレーカとの組み合わせで良好な切りくず処理。
- 切れ味鋭いシャープエッジ。

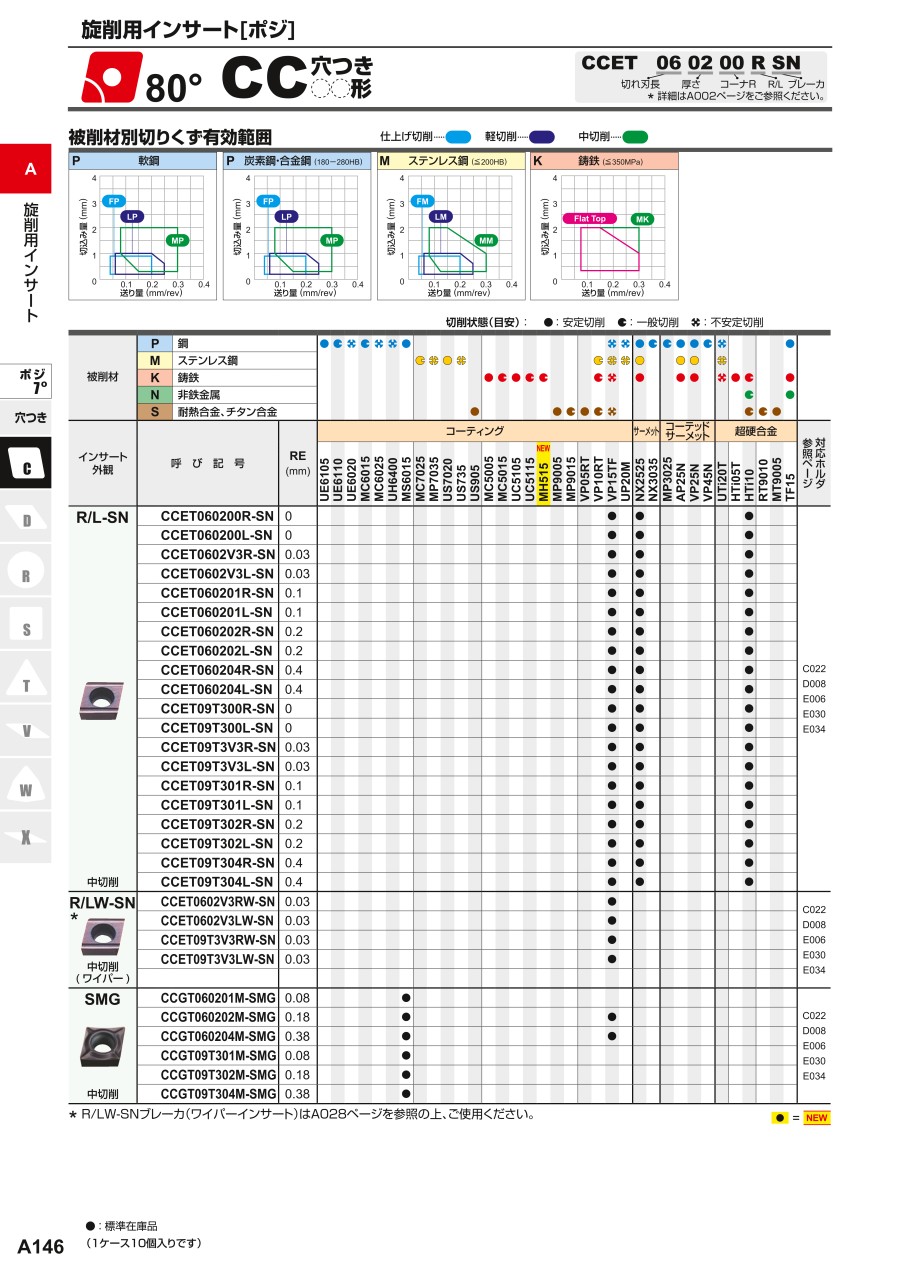

切りくず処理の有効範囲グラフ
呼び記号にマイナス公差を示す「M」を表示
02M：R0.18mm（R0.15～R0.2mm）／04M：R0.38mm（R0.35～R0.4mm）
※上記は代表型番です。本製品はCCGT M-SMGとなります。
インサートラベル側面にR値を印字し、容易に識別が可能
インサートラベル側面の印字例
- 精密部品の加工条件に最適なブレーカ設計。
- 抜群の切りくず処理で、被削材への絡みつきを低減。
SMGブレーカの切りくず（左図）と他社研削形ブレーカ品（右図）の比較
切削条件
- 被削材：S20C（外径旋削）
- 切削速度：80m/min
- 切込み：0.5mm
- 送り：0.03mm/rev
- 不水溶性切削油剤
- 独自の曲線切れ刃により、抜群の切れ味を実現。
- インサート全周は研削仕上げ（G級精度）を行い、鋭利な刃先を実現。
SMGブレーカ：Rz=2.5μm（左グラフ）と他社研削形ブレーカ品：Rz=6.4μm（右グラフ）の比較
切削条件
- 被削材：SUM22（外径旋削）
- 切削速度：80m/min
- 切込み：0.1mm
- 送り：0.1mm/rev
- 不水溶性切削油剤
外形図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,247円 ( 1,372円 ) | 4日目 |
1,247円 ( 1,372円 ) | 3日目 |
1,247円 ( 1,372円 ) | 3日目 |
1,046円 ( 1,151円 ) | 3日目 |
1,046円 ( 1,151円 ) | 4日目 |
1,120円 ( 1,232円 ) | 3日目 |
1,046円 ( 1,151円 ) | 3日目 |
1,120円 ( 1,232円 ) | 3日目 |
詳細情報
基本情報
スモールツール用モールデッドブレーカG級インサート（SMGブレーカ付き）。
【特長】
・外周研削を行うことにより、高精度加工に最適な刃先位置の再現性を実現。
・ノーズR値はマイナス公差。
【用途】
・マイナス公差指示が多い精密部品加工に最適。
・抜群の切屑処理で、自動盤の無人連続加工に最適。
ご注意
- 商品画像は代表例です。型番により、形状が異なる場合がございます。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
