絞り込み条件

未確定：候補が23型番あります。
タンガロイ

タンガロイ・TPGN・三角形・ポジ・穴無・旋削チップ

タンガロイ・TPGN・三角形・ポジ・穴無・旋削チップ
通常単価(税別)
580円～2,140円
税込単価
638円～2,354円

【材種特長】・『LX10』は経済的な焼入れ鋼の連続加工を実現するセラミックイン...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が23型番あります。
数量：

商品情報

製品特長・仕様

経済的な焼入れ鋼の連続加工を実現するセラミックインサート

LX10
均一な微粒アルミナ- TiC を強固に焼結

高硬度・低摩擦係数
  →耐摩耗性に優れる
微粒材種セラミック材種
  →良好な仕上げ面が得られる
タンガロイ・TPGN・三角形・ポジ・穴無・旋削チップ 特長

LX10 組織

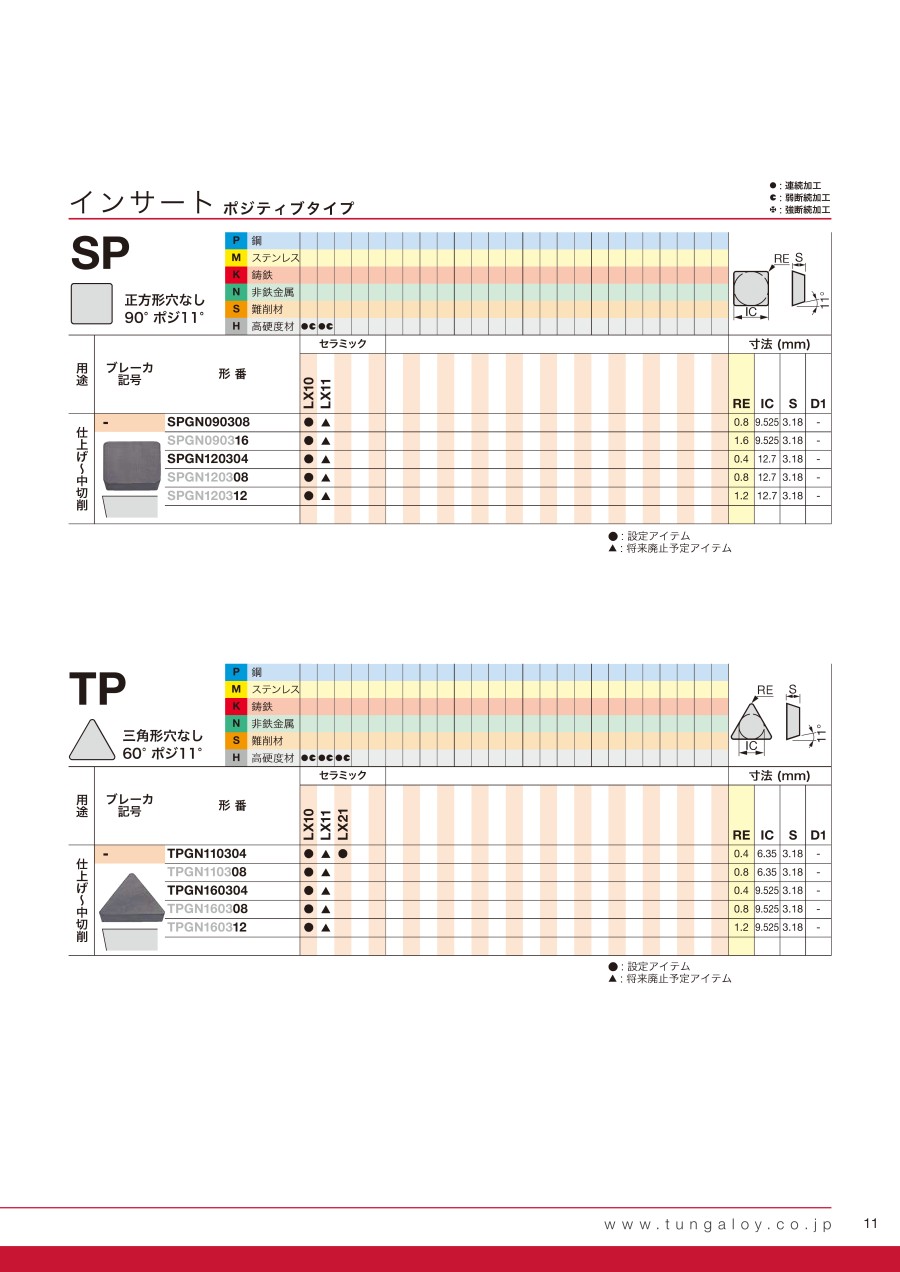

外形図

タンガロイ・TPGN・三角形・ポジ・穴無・旋削チップ 外形図

推奨切削条件

推奨切削条件表

タンガロイ・TPGN・三角形・ポジ・穴無・旋削チップ 推奨切削条件表

適用被削材

タンガロイ・TPGN・三角形・ポジ・穴無・旋削チップ 適用被削材

選定サポート情報

焼入れ鋼加工における適応領域

  • 中速連続加工に適する
  • 中仕上げ加工までの切込みに対応でき、< Rz 6.3 μm の面粗度がえられる
  • 55 HRC 未満の焼き入れ鋼加工ではCBN よりも耐摩耗性に優れる
タンガロイ・TPGN・三角形・ポジ・穴無・旋削チップ 焼入れ鋼加工における適応領域

型番リスト

表示件数
  • 1
    • 型番
    TPGN110302-TH10
    TPGN110304-GH110
    TPGN110304-LX10
    TPGN110304-LX11
    TPGN110304-LX21
    TPGN110304-TH10
    TPGN110308-LX10
    TPGN110308-LX11
    TPGN110308-TH10
    TPGN160302-TH10
    TPGN160304-GH110
    TPGN160304-LX10
    TPGN160304-LX11
    TPGN160304-NS9530
    TPGN160304-TH10
    TPGN160308-GH110
    TPGN160308-LX10
    TPGN160308-LX11
    TPGN160308-NS9530
    TPGN160308-TH10
    TPGN160312-LX10
    TPGN160312-LX11
    TPGN220404-TH10

    被削材

    コーナーR（ノーズR）

    (mm)

    材種（母材）

    コーティング

    切れ刃長

    厚さ

    材種記号

    CADデータ有無

    (2D/3D)

    		最小発注数量
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.2
    超硬
    ノンコート
    11
    03（3.18）
    TH10
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    11
    03（3.18）
    GH110
    2D
    10個
    H（高硬度材）[○]
    0.4
    セラミック
    ノンコート
    11
    03（3.18）
    LX10
    -
    10個
    H（高硬度材）[○]
    0.4
    セラミック
    ノンコート
    11
    03（3.18）
    LX11
    2D
    10個
    K（鋳鉄）[○]
    0.4
    セラミック
    ノンコート
    11
    03（3.18）
    LX21
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    11
    03（3.18）
    TH10
    2D
    10個
    H（高硬度材）[○]
    0.8
    セラミック
    ノンコート
    11
    03（3.18）
    LX10
    -
    10個
    H（高硬度材）[○]
    0.8
    セラミック
    ノンコート
    11
    03（3.18）
    LX11
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.8
    超硬
    ノンコート
    11
    03（3.18）
    TH10
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.2
    超硬
    ノンコート
    16
    03（3.18）
    TH10
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    16
    03（3.18）
    GH110
    2D
    10個
    H（高硬度材）[○]
    0.4
    セラミック
    ノンコート
    16
    03（3.18）
    LX10
    -
    10個
    H（高硬度材）[○]
    0.4
    セラミック
    ノンコート
    16
    03（3.18）
    LX11
    2D
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    サーメット
    ノンコート
    16
    03（3.18）
    NS9530
    2D/3D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    16
    03（3.18）
    TH10
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.8
    超硬
    PVDコーティング
    16
    03（3.18）
    GH110
    2D
    10個
    H（高硬度材）[○]
    0.8
    セラミック
    ノンコート
    16
    03（3.18）
    LX10
    -
    10個
    H（高硬度材）[○]
    0.8
    セラミック
    ノンコート
    16
    03（3.18）
    LX11
    2D
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.8
    サーメット
    ノンコート
    16
    03（3.18）
    NS9530
    2D/3D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.8
    超硬
    ノンコート
    16
    03（3.18）
    TH10
    2D
    10個
    H（高硬度材）[○]
    1.2
    セラミック
    ノンコート
    16
    03（3.18）
    LX10
    -
    10個
    H（高硬度材）[○]
    1.2
    セラミック
    ノンコート
    16
    03（3.18）
    LX11
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    22
    04（4.76）
    TH10
    2D
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    990円
    ( 1,089円 )
    1日目
    1,280円
    ( 1,408円 )
    1日目
    580円
    ( 638円 )
    1日目
    1,370円
    ( 1,507円 )
    1日目
    760円
    ( 836円 )
    1日目
    990円
    ( 1,089円 )
    1日目
    580円
    ( 638円 )
    1日目
    1,370円
    ( 1,507円 )
    1日目
    990円
    ( 1,089円 )
    1日目
    1,260円
    ( 1,386円 )
    1日目
    1,650円
    ( 1,815円 )
    1日目
    890円
    ( 979円 )
    1日目
    1,860円
    ( 2,046円 )
    1日目
    1,260円
    ( 1,386円 )
    1日目
    1,260円
    ( 1,386円 )
    1日目
    1,650円
    ( 1,815円 )
    1日目
    890円
    ( 979円 )
    1日目
    1,860円
    ( 2,046円 )
    1日目
    1,260円
    ( 1,386円 )
    1日目
    1,260円
    ( 1,386円 )
    1日目
    890円
    ( 979円 )
    1日目
    1,860円
    ( 2,046円 )
    1日目
    2,140円
    ( 2,354円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【材種特長】
    ・『LX10』は経済的な焼入れ鋼の連続加工を実現するセラミックインサート
    【用途】
    ・内径・外径TACバイト、ツーリングシステム用

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
