タンガロイ・TNMG-TSF・三角形・ネガ・穴有・旋削チップ
- 通常単価(税別)
- 530円～880円
- 税込単価
- 583円～968円
連続から断続まで、幅広い加工条件にて、長寿命かつ安定した加工を実現！【材種特長...
詳細情報を確認する未確定：候補が61型番あります。
商品情報
製品特長・仕様
製品の基本仕様・特長
| チップブレーカ | 特長 |
|---|---|
| TSF | 仕上げ加工第1推奨チップブレーカ。 シャープな刃先と刃先近傍の円弧状突起が切りくずを確実にコントロール。 |
サーメットの常識を超えた耐欠損性と安定した長寿命を実現！
特殊表面技術
- 平滑強靭層
インサート表面から内部への組成・粒径を制御、硬さと靭性を両立
超耐欠損性+耐摩耗性を両立安定した加工を実現！
- インサート表面の凹凸を大幅に低減
凝着の大幅抑制により仕上面品位の向上と耐摩耗性の向上を実現
適応領域図
（New）AT9530
鋼の高速仕上げ加工に対して優れた耐摩耗性を示すコーテッドサーメット材種。特に合金鋼加工において、圧倒的な耐摩耗性を発揮する、合金鋼加工第一推奨コーティングサーメット材種
NS9530
優れた仕上げ面品位と安定した加工を実現する汎用サーメット材種
GT9530
耐摩耗性で定評のあるプレミアムコートの採用により高速、高能率加工を実現するコーテッドサーメット材種
鋼の高速仕上げ加工に対して優れた耐摩耗性を示すコーテッドサーメット材種。特に合金鋼加工において、圧倒的な耐摩耗性を発揮する、合金鋼加工第一推奨コーティングサーメット材種
NS9530
優れた仕上げ面品位と安定した加工を実現する汎用サーメット材種
GT9530
耐摩耗性で定評のあるプレミアムコートの採用により高速、高能率加工を実現するコーテッドサーメット材種
T9200 SERIES
PREMIUMTEC
T9205 : 耐摩耗性に優れる材種
T9215 : 鋼加工における第一推奨材種
T9225 : 優れた耐欠損性及び耐摩耗性を併せもつ材種

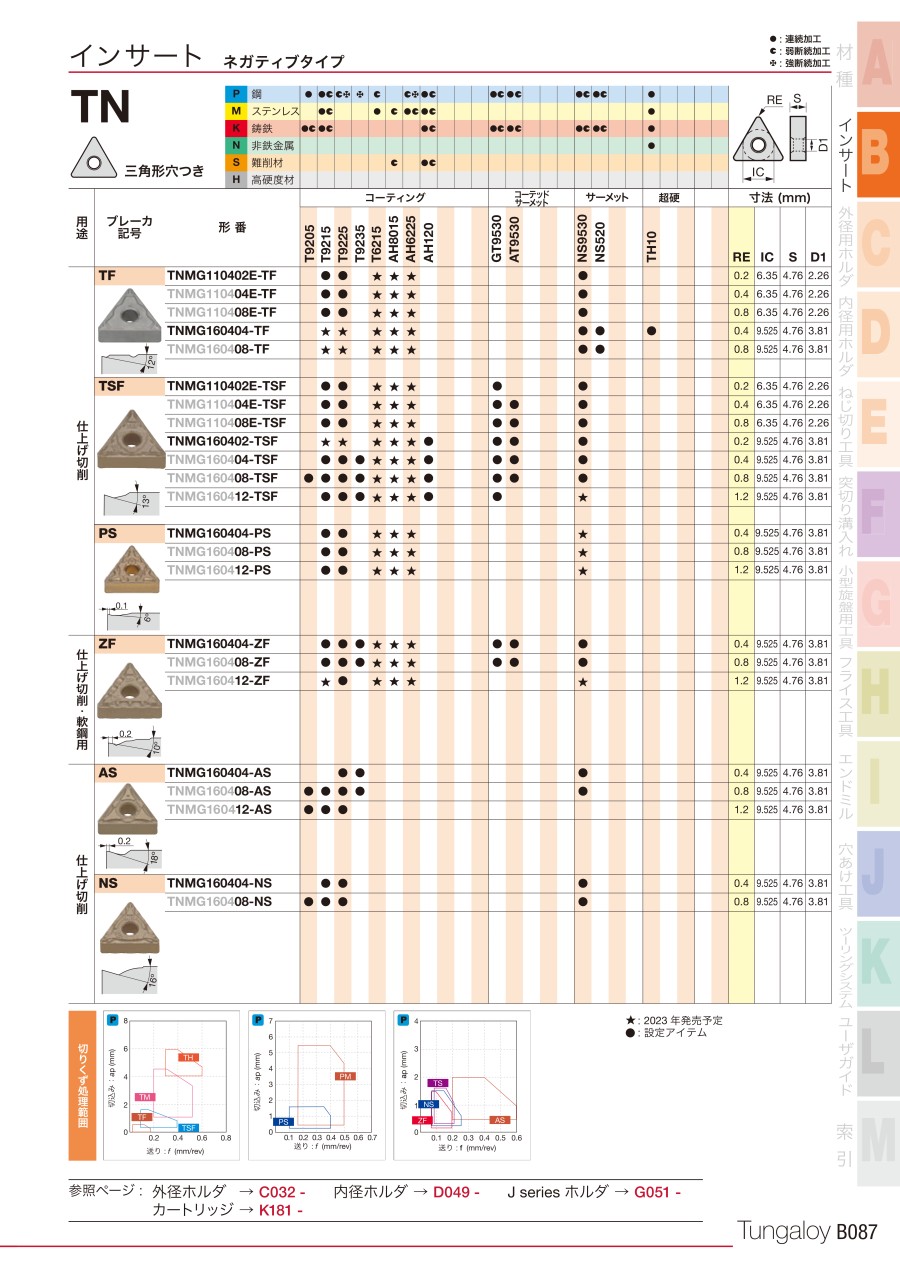

外形図
推奨切削条件
推奨切削条件表
ネガティブタイプ
材種 : T9215
| ISO | 材種 | 材種記号 | 材料条件 | 推奨切削速度（Vc） |
|---|---|---|---|---|
| P | 1 | 炭素鋼、鋳鋼、快削鋼 <0.25%C | 焼なまし :125 | 120-400 m/min |
| P | 2 | 炭素鋼、鋳鋼、快削鋼 >=0.25%C | 焼なまし :190 | 120-400 m/min |
| P | 3 | 炭素鋼、鋳鋼、快削鋼 <0.55%C | 焼き入れ、焼き戻し :250 | 100-400 m/min |
| P | 4 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼なまし :220 | 80-300 m/min |
| P | 5 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼き入れ、焼き戻し :300 | 80-300 m/min |
| P | 6 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼なまし :200 | 120-400 m/min |
| P | 7 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :275 | 120-400 m/min |
| P | 8 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :300 | 100-400 m/min |
| P | 9 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :350 | 100-400 m/min |
| P | 10 | 高合金鋼、鋳鋼、工具鋼 | 焼なまし :200 | 80-300 m/min |
| P | 11 | 高合金鋼、鋳鋼、工具鋼 | 焼き入れ、焼き戻し :325 | 80-300 m/min |
| P | 12 | ステンレス鋼、鋳鋼 | フェライト／マルテンサイト :200 | 50-250 m/min |
| P | 13 | ステンレス鋼、鋳鋼 | マルテンサイト :240 | 50-250 m/min |
| M | 14 | ステンレス鋼、鋳鋼 | オーステナイト :180 | 50-250 m/min |
| K | 15 | ねずみ鋳鉄（GG／FC） | パーライト／フェライト :180 | 100-500 m/min |
| K | 16 | ねずみ鋳鉄（GG／FC） | パーライト／マルテンサイト :260 | 100-500 m/min |
| K | 17 | ノジュラー鋳鉄（GGG／FCD） | フェライト :160 | 100-500 m/min |
| K | 18 | ノジュラー鋳鉄（GGG／FCD） | パーライト :250 | 100-500 m/min |
| K | 19 | マレーブル鋳鉄 | フェライト :130 | 100-500 m/min |
| K | 20 | マレーブル鋳鉄 | パーライト :230 | 100-500 m/min |
材種 : T9225
| ISO | 材種 | 材種記号 | 材料条件 | 推奨切削速度（Vc） |
|---|---|---|---|---|
| P | 1 | 炭素鋼、鋳鋼、快削鋼 <0.25%C | 焼なまし :125 | 100-300 m/min |
| P | 2 | 炭素鋼、鋳鋼、快削鋼 >=0.25%C | 焼なまし :190 | 100-300 m/min |
| P | 3 | 炭素鋼、鋳鋼、快削鋼 <0.55%C | 焼き入れ、焼き戻し :250 | 80-300 m/min |
| P | 4 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼なまし :220 | 80-250 m/min |
| P | 5 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼き入れ、焼き戻し :300 | 80-250 m/min |
| P | 6 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼なまし :200 | 100-300 m/min |
| P | 7 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :275 | 100-300 m/min |
| P | 8 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :300 | 80-300 m/min |
| P | 9 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :350 | 80-300 m/min |
| P | 10 | 高合金鋼、鋳鋼、工具鋼 | 焼なまし :200 | 80-250 m/min |
| P | 11 | 高合金鋼、鋳鋼、工具鋼 | 焼き入れ、焼き戻し :325 | 80-250 m/min |
| P | 12 | ステンレス鋼、鋳鋼 | フェライト／マルテンサイト :200 | 50-250 m/min |
| P | 13 | ステンレス鋼、鋳鋼 | マルテンサイト :240 | 50-250 m/min |
| M | 14 | ステンレス鋼、鋳鋼 | オーステナイト :180 | 50-250 m/min |
| K | 15 | ねずみ鋳鉄（GG／FC） | パーライト／フェライト :180 | 100-500 m/min |
| K | 16 | ねずみ鋳鉄（GG／FC） | パーライト／マルテンサイト :260 | 100-500 m/min |
| K | 17 | ノジュラー鋳鉄（GGG／FCD） | フェライト :160 | 100-500 m/min |
| K | 18 | ノジュラー鋳鉄（GGG／FCD） | パーライト :250 | 100-500 m/min |
| K | 19 | マレーブル鋳鉄 | フェライト :130 | 100-500 m/min |
| K | 20 | マレーブル鋳鉄 | パーライト :230 | 100-500 m/min |
材種 : NS9530
| ISO | 材種 | 材種記号 | 材料条件 | 推奨切削速度（Vc） |
|---|---|---|---|---|
| P | 1 | 炭素鋼、鋳鋼、快削鋼 <0.25%C | 焼なまし :125 | 230-380 m/min |
| P | 2 | 炭素鋼、鋳鋼、快削鋼 >=0.25%C | 焼なまし :190 | 200-330 m/min |
| P | 3 | 炭素鋼、鋳鋼、快削鋼 <0.55%C | 焼き入れ、焼き戻し :250 | 160-300 m/min |
| P | 4 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼なまし :220 | 190-320 m/min |
| P | 5 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼き入れ、焼き戻し :300 | 140-280 m/min |
| P | 6 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼なまし :200 | 160-300 m/min |
| P | 7 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :275 | 150-280 m/min |
| P | 8 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :300 | 140-230 m/min |
| P | 9 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :350 | 130-200 m/min |
| P | 10 | 高合金鋼、鋳鋼、工具鋼 | 焼なまし :200 | 160-280 m/min |
| P | 11 | 高合金鋼、鋳鋼、工具鋼 | 焼き入れ、焼き戻し :325 | 130-200 m/min |
| N | 21 | アルミニウム鍛造合金 | 非硬化 : 60 | 1000-2500 m/min |
| N | 22 | アルミニウム鍛造合金 | 硬化 :100 | 300-1000 m/min |
| N | 23 | アルミニウム鋳造合金 <12% Si | 非硬化 : 75 | 300-1000 m/min |
| N | 24 | アルミニウム鋳造合金 | 硬化 : 90 | 200-600 m/min |
| N | 26 | 銅合金 >1% pb | 快削 :110 | 250-600 m/min |
| N | 27 | 銅合金 | 真ちゅう : 90 | 180-400 m/min |
| N | 28 | 銅合金 | 電気銅 :100 | 150-300 m/min |
| S | 31 | 耐熱合金（Fe基） | 焼なまし :200 | 35-45 m/min |
| S | 32 | 耐熱合金（Fe基） | 硬化 :280 | 25-35 m/min |
| S | 33 | 耐熱合金（Ni又はCo基） | 焼なまし :250 | 25-30 m/min |
| S | 34 | 耐熱合金（Ni又はCo基） | 硬化 :350 | 15-25 m/min |
| S | 35 | 耐熱合金（Ni又はCo基） | 鋳造 :320 | 20-30 m/min |
| S | 36 | 純チタン | 純 :310 | 80-160 m/min |
| S | 37 | チタン合金 | アルファ+ベ-タ合金 硬化 :310 | 40-50 m/min |
適用被削材
選定サポート情報
切りくず処理範囲
［P］ 鋼
ネガタイプ
仕上げ ～ 軽切削
ap = 0.2 - 1.5 mm
ap = 0.2 - 1.5 mm
仕上げ ～ 中切削
ap = 1.0 - 2.5 mm
ap = 1.0 - 2.5 mm
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
530円 ( 583円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
530円 ( 583円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
530円 ( 583円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
790円 ( 869円 ) | 3日目 |
870円 ( 957円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
790円 ( 869円 ) | 1日目 |
770円 ( 847円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
790円 ( 869円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
790円 ( 869円 ) | 3日目 |
770円 ( 847円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
810円 ( 891円 ) | 1日目 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
790円 ( 869円 ) | 1日目 |
770円 ( 847円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
810円 ( 891円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
810円 ( 891円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
790円 ( 869円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
詳細情報
基本情報
連続から断続まで、幅広い加工条件にて、長寿命かつ安定した加工を実現！
【材種特長】
・『AT9530』優れた耐摩耗性を実現、合金鋼加工において、圧倒的な耐摩耗性を発揮する合金鋼加工第一推奨コーティングサーメット材種
・『T9225』中～荒加工における第一推奨材種、優れた耐欠損性を有する
・『GT9530』優れた耐摩耗性を実現、仕上げ加工で抜群の加工面品位を誇る材種
・『NS9530』鋼の仕上げから中切削に最適、高い欠損性を誇る材種
・『T9215』耐摩耗性と耐チッピング性のバランスに優れる、鋼加工における第一推奨材種、広範囲な加工に適用可能な高汎用材種
・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計、耐熱合金の汎用加工における第一推奨材種、ねじ切り加工用第一推奨材種
・『AH6225』ステンレス鋼加工第一推奨材種、あらゆる加工形態に適用可能な高汎用性材種
