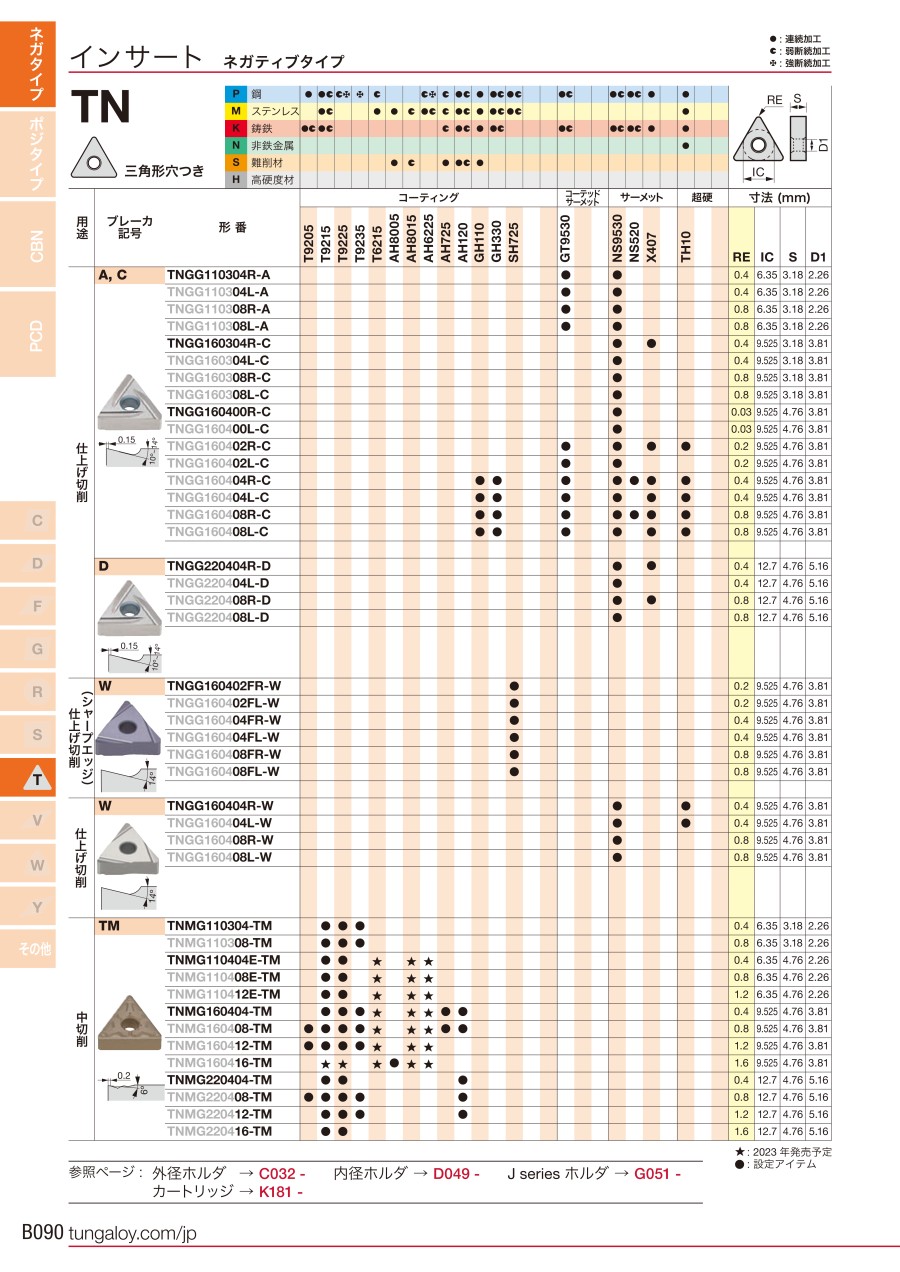

タンガロイ・TNMG-TM・三角形・ネガ・穴有・旋削チップ
- 通常単価(税別)
- 472円～1,230円
- 税込単価
- 519円～1,353円
【仕様】・ブレーカ記号：TM・形状：60°三角形穴つき【材種特長】・『T922...
詳細情報を確認する商品情報
製品特長・仕様
| チップブレーカ | 特長 |
|---|---|
| TM | 広範囲な切りくず処理領域をもつ汎用チップブレーカ。 刃先近傍のユニークな形状の突起と大きなすくい角によるシャープな切れ味を持つ低抵抗チップブレーカ。 |
T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します
新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ
優れた耐クレータ摩耗性
耐摩耗性強化Al2O3被膜
優れた耐逃げ面摩耗性
T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！
新被膜処理技術による優れた耐欠損性
タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。
新技術による効果
新表面処理技術により、インサートの工具寿命を延長
外形図
推奨切削条件
推奨切削条件表
ネガティブタイプ
材種 : T9215
| ISO | 材種 | 材種記号 | 材料条件 | 推奨切削速度（Vc） |
|---|---|---|---|---|
| P | 1 | 炭素鋼、鋳鋼、快削鋼 <0.25%C | 焼なまし :125 | 120-400 m/min |
| P | 2 | 炭素鋼、鋳鋼、快削鋼 >=0.25%C | 焼なまし :190 | 120-400 m/min |
| P | 3 | 炭素鋼、鋳鋼、快削鋼 <0.55%C | 焼き入れ、焼き戻し :250 | 100-400 m/min |
| P | 4 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼なまし :220 | 80-300 m/min |
| P | 5 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼き入れ、焼き戻し :300 | 80-300 m/min |
| P | 6 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼なまし :200 | 120-400 m/min |
| P | 7 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :275 | 120-400 m/min |
| P | 8 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :300 | 100-400 m/min |
| P | 9 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :350 | 100-400 m/min |
| P | 10 | 高合金鋼、鋳鋼、工具鋼 | 焼なまし :200 | 80-300 m/min |
| P | 11 | 高合金鋼、鋳鋼、工具鋼 | 焼き入れ、焼き戻し :325 | 80-300 m/min |
| P | 12 | ステンレス鋼、鋳鋼 | フェライト／マルテンサイト :200 | 50-250 m/min |
| P | 13 | ステンレス鋼、鋳鋼 | マルテンサイト :240 | 50-250 m/min |
| M | 14 | ステンレス鋼、鋳鋼 | オーステナイト :180 | 50-250 m/min |
| K | 15 | ねずみ鋳鉄（GG／FC） | パーライト／フェライト :180 | 100-500 m/min |
| K | 16 | ねずみ鋳鉄（GG／FC） | パーライト／マルテンサイト :260 | 100-500 m/min |
| K | 17 | ノジュラー鋳鉄（GGG／FCD） | フェライト :160 | 100-500 m/min |
| K | 18 | ノジュラー鋳鉄（GGG／FCD） | パーライト :250 | 100-500 m/min |
| K | 19 | マレーブル鋳鉄 | フェライト :130 | 100-500 m/min |
| K | 20 | マレーブル鋳鉄 | パーライト :230 | 100-500 m/min |
材種 : T9225
| ISO | 材種 | 材種記号 | 材料条件 | 推奨切削速度（Vc） |
|---|---|---|---|---|
| P | 1 | 炭素鋼、鋳鋼、快削鋼 <0.25%C | 焼なまし :125 | 100-300 m/min |
| P | 2 | 炭素鋼、鋳鋼、快削鋼 >=0.25%C | 焼なまし :190 | 100-300 m/min |
| P | 3 | 炭素鋼、鋳鋼、快削鋼 <0.55%C | 焼き入れ、焼き戻し :250 | 80-300 m/min |
| P | 4 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼なまし :220 | 80-250 m/min |
| P | 5 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼き入れ、焼き戻し :300 | 80-250 m/min |
| P | 6 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼なまし :200 | 100-300 m/min |
| P | 7 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :275 | 100-300 m/min |
| P | 8 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :300 | 80-300 m/min |
| P | 9 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :350 | 80-300 m/min |
| P | 10 | 高合金鋼、鋳鋼、工具鋼 | 焼なまし :200 | 80-250 m/min |
| P | 11 | 高合金鋼、鋳鋼、工具鋼 | 焼き入れ、焼き戻し :325 | 80-250 m/min |
| P | 12 | ステンレス鋼、鋳鋼 | フェライト／マルテンサイト :200 | 50-250 m/min |
| P | 13 | ステンレス鋼、鋳鋼 | マルテンサイト :240 | 50-250 m/min |
| M | 14 | ステンレス鋼、鋳鋼 | オーステナイト :180 | 50-250 m/min |
| K | 15 | ねずみ鋳鉄（GG／FC） | パーライト／フェライト :180 | 100-500 m/min |
| K | 16 | ねずみ鋳鉄（GG／FC） | パーライト／マルテンサイト :260 | 100-500 m/min |
| K | 17 | ノジュラー鋳鉄（GGG／FCD） | フェライト :160 | 100-500 m/min |
| K | 18 | ノジュラー鋳鉄（GGG／FCD） | パーライト :250 | 100-500 m/min |
| K | 19 | マレーブル鋳鉄 | フェライト :130 | 100-500 m/min |
| K | 20 | マレーブル鋳鉄 | パーライト :230 | 100-500 m/min |
適用被削材
選定サポート情報
切りくず処理範囲
切削領域
| 用途 | 材種 | 母材 | コーティング層 | |||
|---|---|---|---|---|---|---|
| 比重 | 硬さ （HRA） | 抗折力 （GPa） | 主構成 | 厚さ （μm） | ||
| P | T9205 | 14.2 | 91.5 | 2.4 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 |
| T9215 | 14.0 | 90.5 | 2.6 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
| T9225 | 13.8 | 89.8 | 2.7 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
| T9235 | 13.6 | 89.0 | 2.7 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
670円 ( 737円 ) | 1日目 |
790円 ( 869円 ) | 5日目 |
870円 ( 957円 ) | 1日目 |
790円 ( 869円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
472円 ( 519円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
810円 ( 891円 ) | 1日目 |
790円 ( 869円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
790円 ( 869円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
472円 ( 519円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
810円 ( 891円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
472円 ( 519円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
810円 ( 891円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
810円 ( 891円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
1,200円 ( 1,320円 ) | 1日目 |
1,190円 ( 1,309円 ) | 1日目 |
1,190円 ( 1,309円 ) | 1日目 |
1,200円 ( 1,320円 ) | 1日目 |
1,230円 ( 1,353円 ) | 1日目 |
1,190円 ( 1,309円 ) | 1日目 |
詳細情報
基本情報
【仕様】
・ブレーカ記号：TM
・形状：60°三角形穴つき
【材種特長】
・『T9225』中～荒加工における第一推奨材種、優れた耐欠損性を有する
・『T9215』耐摩耗性と耐チッピング性のバランスに優れる、鋼加工における第一推奨材種、広範囲な加工に適用可能な高汎用材種
・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計、耐熱合金の汎用加工における第一推奨材種、ねじ切り加工用第一推奨材種
・『AH6225』ステンレス鋼加工第一推奨材種、あらゆる加工形態に適用可能な高汎用性材種
【用途】
・中切削用
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
