タンガロイ

タンガロイ・TNMA・三角形・ネガ・穴有・旋削チップ

カタログ |

通常単価(税別): 670円～1,440円

税込単価: 737円～1,584円

【仕様】・ブレーカ記号：なし・形状：60°三角形穴つき・ネガ：0°【材種特長】...

形状
T（三角形）
用途
仕上げ～中切削
逃げ角
ネガ0°（N）
勝手
なし
厚さ
04（4.76）
溝・穴
A（穴あり）
精度
M
ワイパー刃
なし
利用可能コーナー数
6

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が43型番あります。

商品情報
型番リスト
詳細情報

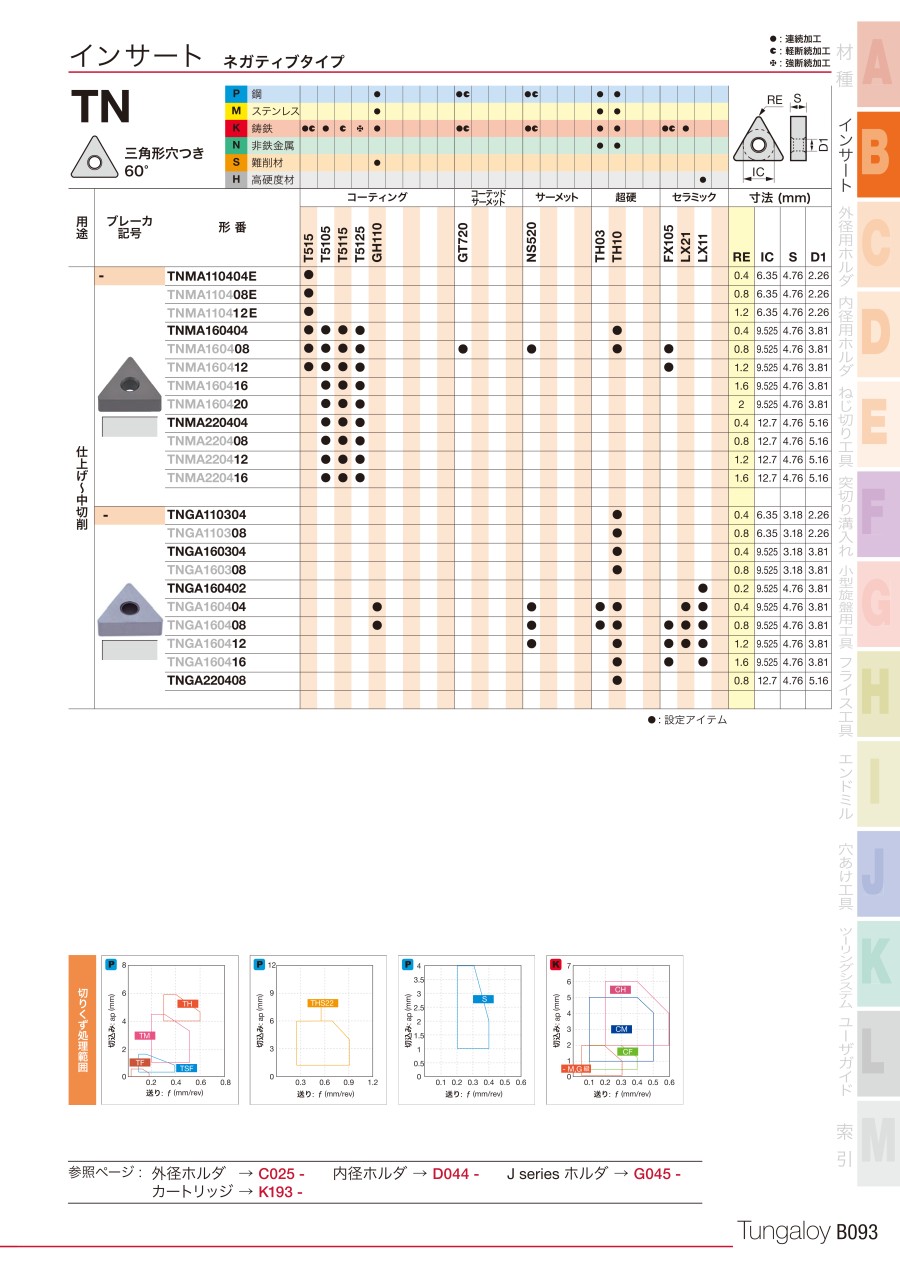

カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

タンガロイ史上最も厚いコーティング膜を採用

圧倒的な耐摩耗性!!

超厚膜コーティング
耐摩耗性強化 Al₂O₃被膜
高硬度外層 C-rich TiCN を採用
新開発の高熱伝導超硬母材

ISO	材種	母材			コーティング層
ISO	材種	比重	硬さ（HRA）	抗折力（GPa）	主構成	厚さ（μm）
K	T505	15	91	2.4	微細等方柱状結晶 TiCN + Al₂O₃	23

性能・試験情報

切削性能

新CVD 材種- 鋳鉄旋削加工において幅広い領域に対応可能

［K］ FC200

被削材 : FC200
切削速度 : Vc = 700 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式

T505は鋳鉄加工において、優れた耐摩耗性を発揮

［K］ FCD600

被削材 : FCD600
切削速度 : Vc = 150 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式

T505はあらゆる鋳鉄加工において、優れた耐摩耗性を実現

外形図

推奨切削条件

推奨切削条件表

ネガティブタイプ用

適用被削材

選定サポート情報

鋳鉄の高速加工に最適な新CVD 材種T505

(New)T505

T515の補完材種
優れた耐摩耗性
K05 - K20領域での高速加工に最適

型番リスト

表示件数

型番

被削材

コーナーR（ノーズR）

(mm)

材種（母材）

コーティング

被削材状態

切れ刃長

材種記号

CADデータ有無

(2D/3D)

最小発注数量

K（鋳鉄）[○]	0.4	超硬	CVDコーティング	連続	11	T515	2D/3D	10個
K（鋳鉄）[○]	0.8	超硬	CVDコーティング	連続	11	T515	2D/3D	10個
K（鋳鉄）[○]	1.2	超硬	CVDコーティング	連続	11	T515	2D/3D	10個
K（鋳鉄）[○]	0.4	超硬	CVDコーティング	連続	16	T505	-	10個
K（鋳鉄）[○]	0.4	超硬	CVDコーティング	連続	16	T5105	2D	10個
K（鋳鉄）[○]	0.4	超硬	CVDコーティング	軽断続	16	T5115	2D	10個
K（鋳鉄）[○]	0.4	超硬	CVDコーティング	断続	16	T5125	2D	10個
K（鋳鉄）[○]	0.4	超硬	CVDコーティング	連続	16	T515	2D/3D	10個
K（鋳鉄）[○] / H（高硬度材）[○]	0.4	超硬	ノンコート	連続	16	TH03	-	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]	0.4	超硬	ノンコート	連続	16	TH10	2D	10個
K（鋳鉄）[○]	0.8	セラミック	ノンコート	連続	16	FX105	2D	10個
P（鋼）[○] / K（鋳鉄）[○]	0.8	サーメット	PVDコーティング	連続	16	GT720	2D	10個
P（鋼）[○] / K（鋳鉄）[○]	0.8	サーメット	ノンコート	連続	16	NS520	2D	10個
K（鋳鉄）[○]	0.8	超硬	CVDコーティング	連続	16	T505	-	10個
K（鋳鉄）[○]	0.8	超硬	CVDコーティング	連続	16	T5105	2D	10個
K（鋳鉄）[○]	0.8	超硬	CVDコーティング	軽断続	16	T5115	2D	10個
K（鋳鉄）[○]	0.8	超硬	CVDコーティング	断続	16	T5125	2D	10個
K（鋳鉄）[○]	0.8	超硬	CVDコーティング	連続	16	T515	2D/3D	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]	0.8	超硬	ノンコート	連続	16	TH10	2D	10個
K（鋳鉄）[○]	1.2	セラミック	ノンコート	連続	16	FX105	2D	10個
K（鋳鉄）[○]	1.2	超硬	CVDコーティング	連続	16	T505	-	10個
K（鋳鉄）[○]	1.2	超硬	CVDコーティング	連続	16	T5105	2D	10個
K（鋳鉄）[○]	1.2	超硬	CVDコーティング	軽断続	16	T5115	2D	10個
K（鋳鉄）[○]	1.2	超硬	CVDコーティング	断続	16	T5125	2D	10個
K（鋳鉄）[○]	1.2	超硬	CVDコーティング	連続	16	T515	2D/3D	10個
K（鋳鉄）[○]	1.6	超硬	CVDコーティング	連続	16	T5105	2D	10個
K（鋳鉄）[○]	1.6	超硬	CVDコーティング	軽断続	16	T5115	2D	10個
K（鋳鉄）[○]	1.6	超硬	CVDコーティング	断続	16	T5125	2D	10個
K（鋳鉄）[○]	2	超硬	CVDコーティング	連続	16	T5105	2D	10個
K（鋳鉄）[○]	2	超硬	CVDコーティング	軽断続	16	T5115	2D	10個
K（鋳鉄）[○]	2	超硬	CVDコーティング	断続	16	T5125	2D	10個
K（鋳鉄）[○]	0.4	超硬	CVDコーティング	連続	22	T5105	2D	10個
K（鋳鉄）[○]	0.4	超硬	CVDコーティング	軽断続	22	T5115	2D	10個
K（鋳鉄）[○]	0.4	超硬	CVDコーティング	断続	22	T5125	2D	10個
K（鋳鉄）[○]	0.8	超硬	CVDコーティング	連続	22	T5105	2D	10個
K（鋳鉄）[○]	0.8	超硬	CVDコーティング	軽断続	22	T5115	2D	10個
K（鋳鉄）[○]	0.8	超硬	CVDコーティング	断続	22	T5125	2D	10個
K（鋳鉄）[○]	1.2	超硬	CVDコーティング	連続	22	T5105	2D	10個
K（鋳鉄）[○]	1.2	超硬	CVDコーティング	軽断続	22	T5115	2D	10個
K（鋳鉄）[○]	1.2	超硬	CVDコーティング	断続	22	T5125	2D	10個
K（鋳鉄）[○]	1.6	超硬	CVDコーティング	連続	22	T5105	2D	10個
K（鋳鉄）[○]	1.6	超硬	CVDコーティング	軽断続	22	T5115	2D	10個
K（鋳鉄）[○]	1.6	超硬	CVDコーティング	断続	22	T5125	2D	10個

通常単価(税別) (税込単価)	通常出荷日

670円 ( 737円 )	1日目
670円 ( 737円 )	1日目
670円 ( 737円 )	1日目
1,000円 ( 1,100円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
750円 ( 825円 )	1日目
760円 ( 836円 )	1日目
1,170円 ( 1,287円 )	1日目
810円 ( 891円 )	1日目
760円 ( 836円 )	1日目
1,000円 ( 1,100円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
760円 ( 836円 )	1日目
1,170円 ( 1,287円 )	1日目
1,000円 ( 1,100円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
903円 ( 993円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
980円 ( 1,078円 )	1日目
1,328円 ( 1,461円 )	1日目
1,440円 ( 1,584円 )	1日目
1,440円 ( 1,584円 )	1日目
1,440円 ( 1,584円 )	1日目
1,440円 ( 1,584円 )	1日目
1,440円 ( 1,584円 )	1日目
1,440円 ( 1,584円 )	1日目
1,440円 ( 1,584円 )	1日目
1,440円 ( 1,584円 )	1日目
1,440円 ( 1,584円 )	1日目
1,440円 ( 1,584円 )	1日目
1,328円 ( 1,461円 )	1日目

詳細情報

基本情報

基本情報

【仕様】
・ブレーカ記号：なし
・形状：60°三角形穴つき
・ネガ：0°
【材種特長】
・『T505』T515材種を補完しさらに高い耐摩耗性で鋳鉄の高速、連続加工時に優れた寿命性能を発揮します
・『TH03』は超硬合金材種
【用途】
・仕上げ～中切削用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
三菱マテリアル・DNMG-RM・55°ひし形・ネガ・穴有・旋削チップ
住友電工ハードメタル
住友電工ハードメタル・TCGT1102-FF・三角形・ポジ・穴有・旋削チップ
住友電工ハードメタル
住友電工ハードメタル・TPGT0802-FF・三角形・ポジ・穴有・旋削チップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
