タンガロイ

タンガロイ・WNMG-CM・六角形・ネガ・穴有・旋削チップ

カタログ |

通常単価(税別): 848円～928円

税込単価: 933円～1,021円

通常出荷日：1日目～2日目

鋼、ステンレス鋼、鋳鉄・ダクタイル鋳鉄中切削用インサート。【仕様】・CM形ブレーカ付き・M級・形状：8...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

タンガロイ史上最も厚いコーティング膜を採用

圧倒的な耐摩耗性!!

超厚膜コーティング
耐摩耗性強化 Al₂O₃被膜
高硬度外層 C-rich TiCN を採用
新開発の高熱伝導超硬母材

ISO	材種	母材			コーティング層
ISO	材種	比重	硬さ（HRA）	抗折力（GPa）	主構成	厚さ（μm）
K	T505	15	91	2.4	微細等方柱状結晶 TiCN + Al₂O₃	23

性能・試験情報

切削性能

新CVD 材種- 鋳鉄旋削加工において幅広い領域に対応可能

［K］ FC200

被削材 : FC200
切削速度 : Vc = 700 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式

T505は鋳鉄加工において、優れた耐摩耗性を発揮

［K］ FCD600

被削材 : FCD600
切削速度 : Vc = 150 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式

T505はあらゆる鋳鉄加工において、優れた耐摩耗性を実現

外形図

推奨切削条件

推奨切削条件表

ネガティブタイプ用

適用被削材

選定サポート情報

鋳鉄の高速加工に最適な新CVD 材種T505

(New)T505

T515の補完材種
優れた耐摩耗性
K05 - K20領域での高速加工に最適

型番リスト

表示件数

型番

被削材

コーナーR（ノーズR）

(mm)

被削材状態

材種記号

CADデータ有無

(2D/3D)

RoHS?

最小発注数量

K（鋳鉄）[○]	0.4	連続	T505	-	-	10個
K（鋳鉄）[○]	0.4	断続	T5115	2D/3D	-	10個
K（鋳鉄）[○]	0.4	連続	T515	-	-	10個
K（鋳鉄）[○]	0.4	連続	T6215	-	-	10個
P（鋼）[○] / K（鋳鉄）[○]	0.4	連続	T9205	-	-	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	0.4	連続	T9215	-	-	10個
K（鋳鉄）[○]	0.8	連続	T505	-	-	10個
K（鋳鉄）[○]	0.8	軽断続	T5105	2D	-	10個
K（鋳鉄）[○]	0.8	断続	T5115	2D	-	10個
K（鋳鉄）[○]	0.8	断続	T5125	2D	-	10個
K（鋳鉄）[○]	0.8	連続	T515	2D/3D	10	10個
K（鋳鉄）[○]	0.8	連続	T6215	-	-	10個
P（鋼）[○] / K（鋳鉄）[○]	0.8	連続	T9205	-	-	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	0.8	連続	T9215	-	-	10個
K（鋳鉄）[○]	1.2	連続	T505	-	-	10個
K（鋳鉄）[○]	1.2	軽断続	T5105	2D	-	10個
K（鋳鉄）[○]	1.2	断続	T5115	2D	-	10個
K（鋳鉄）[○]	1.2	断続	T5125	2D	-	10個
K（鋳鉄）[○]	1.2	連続	T515	2D/3D	10	10個
K（鋳鉄）[○]	1.2	連続	T6215	-	-	10個
P（鋼）[○] / K（鋳鉄）[○]	1.2	連続	T9205	-	-	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	1.2	連続	T9215	-	-	10個

通常単価(税別) (税込単価)	通常出荷日

928円 ( 1,021円 )	2日目
848円 ( 933円 )	1日目
928円 ( 1,021円 )	2日目
928円 ( 1,021円 )	2日目
928円 ( 1,021円 )	2日目
928円 ( 1,021円 )	2日目
859円 ( 945円 )	1日目
848円 ( 933円 )	1日目
848円 ( 933円 )	1日目
848円 ( 933円 )	1日目
857円 ( 943円 )	1日目
928円 ( 1,021円 )	2日目
928円 ( 1,021円 )	2日目
928円 ( 1,021円 )	2日目
859円 ( 945円 )	1日目
848円 ( 933円 )	1日目
848円 ( 933円 )	1日目
848円 ( 933円 )	1日目
848円 ( 933円 )	1日目
928円 ( 1,021円 )	2日目
928円 ( 1,021円 )	2日目
928円 ( 1,021円 )	2日目

詳細情報

基本情報

基本情報

鋼、ステンレス鋼、鋳鉄・ダクタイル鋳鉄中切削用インサート。
【仕様】
・CM形ブレーカ付き
・M級
・形状：80°六角形穴つき
・すくい角：15°
【用途】
・外径、内径用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

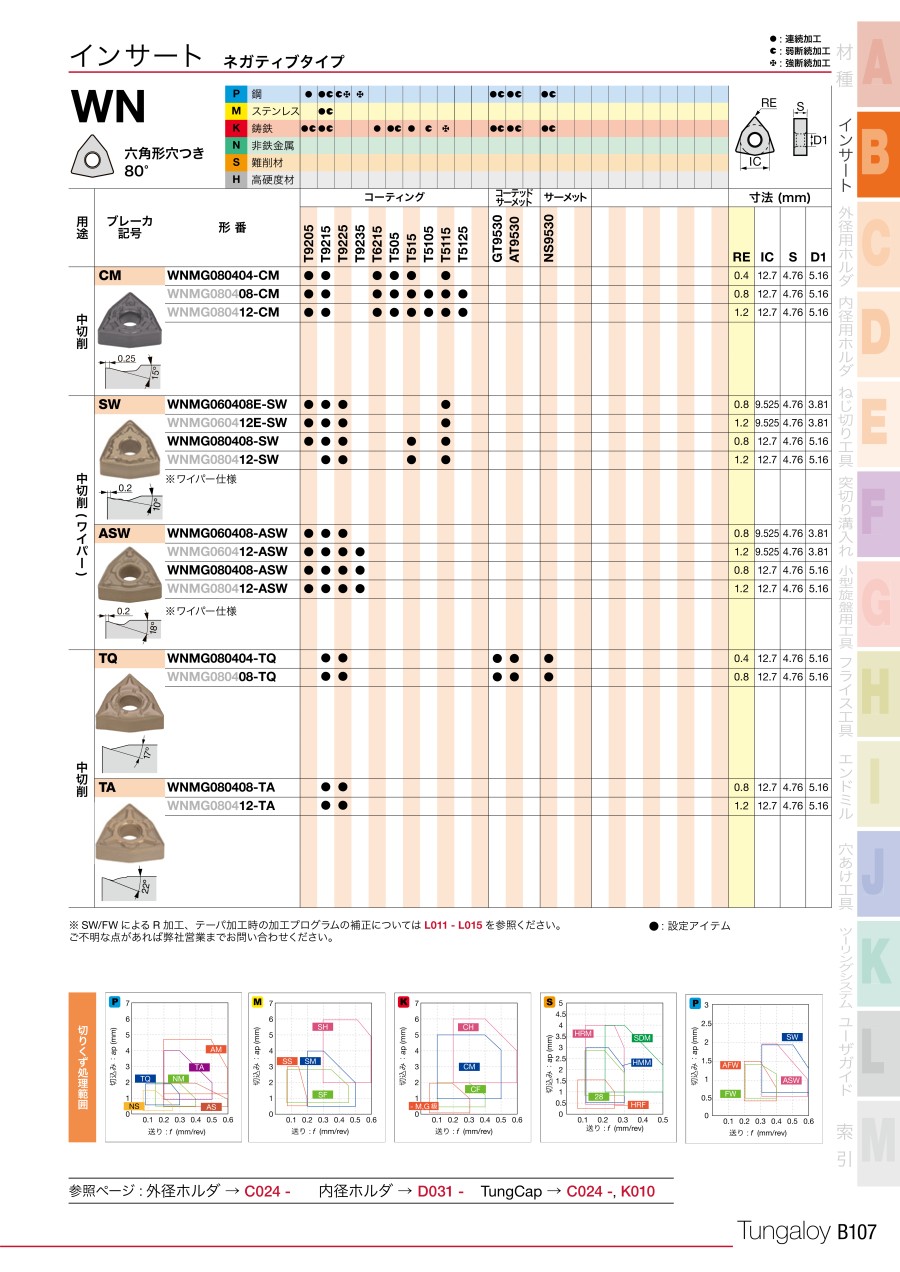

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
