タンガロイ

タンガロイ・TNGA・三角形・ネガ・穴有・旋削チップ

タンガロイ・TNGA・三角形・ネガ・穴有・旋削チップ
通常単価(税別)
650円～1,760円
税込単価
715円～1,936円
通常出荷日：1日目

【仕様】・ブレーカ記号：なし・形状：60°三角形穴つき・ネガ：0°【材種特長】・『TH03』は超硬合金...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が33型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

経済的な焼入れ鋼の連続加工を実現するセラミックインサート

LX10
均一な微粒アルミナ- TiC を強固に焼結

高硬度・低摩擦係数
  →耐摩耗性に優れる
微粒材種セラミック材種
  →良好な仕上げ面が得られる
タンガロイ・TNGA・三角形・ネガ・穴有・旋削チップ 特長

LX10 組織

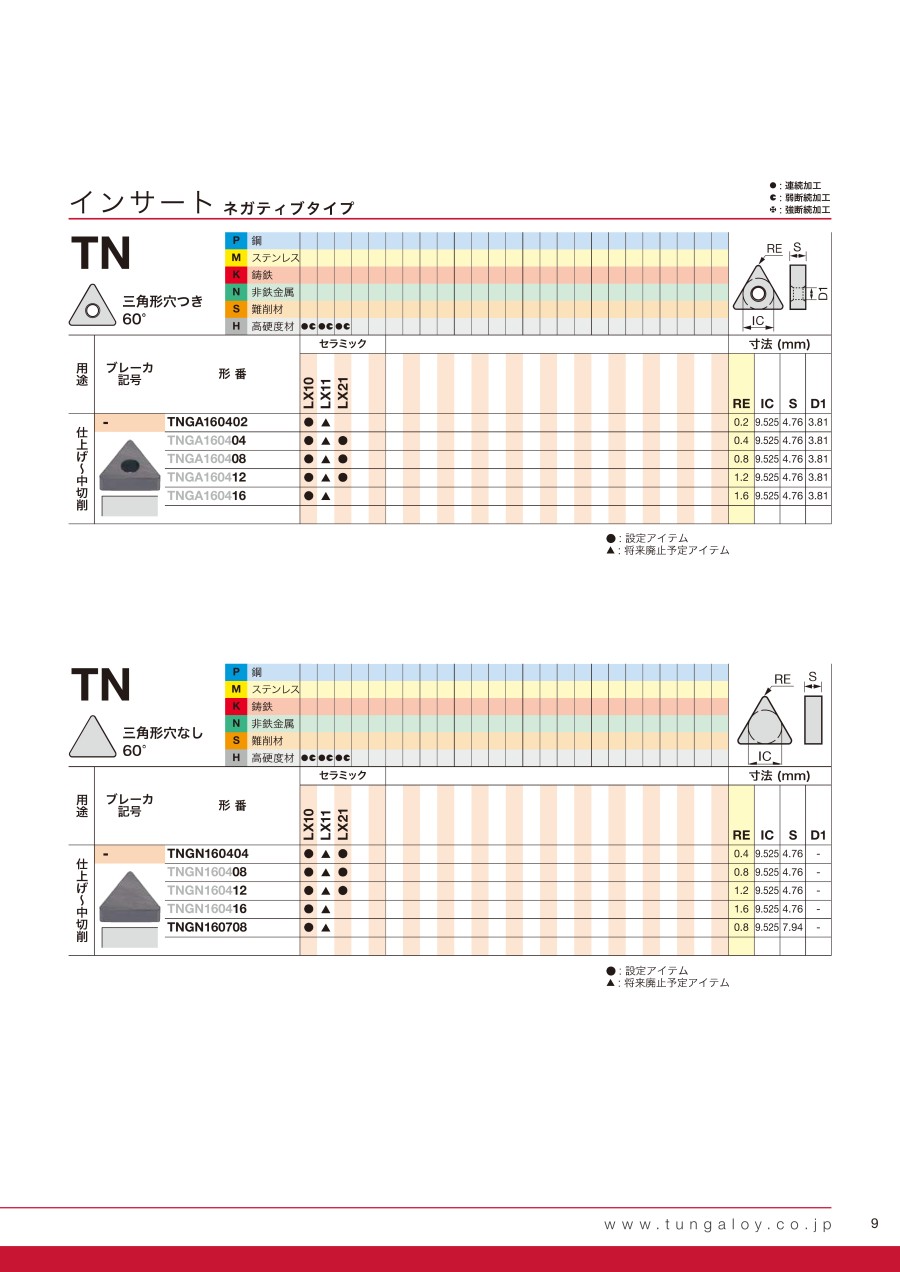

外形図

タンガロイ・TNGA・三角形・ネガ・穴有・旋削チップ 外形図

使用方法・使用事例

使用事例

加工部品名機械部品
インサートTNGA160412
材種LX10
使用ホルダA32S-ATFNL16-D400
被削材SMnC420 （54 HRC）
タンガロイ・TNGA・三角形・ネガ・穴有・旋削チップ 使用事例-1
切削条件切削速度 : Vc （m/min）80
送り : f （mm/rev）0.2
切込み : ap （mm）0.3
加工形態内径旋削加工
切削油湿式
結果タンガロイ・TNGA・三角形・ネガ・穴有・旋削チップ 使用事例-2
LX10 は硬さ54 HRC の焼入れ鋼加工でCBNの1.3 倍の工具寿命を実現。

推奨切削条件

推奨切削条件表

タンガロイ・TNGA・三角形・ネガ・穴有・旋削チップ 推奨切削条件表

適用被削材

タンガロイ・TNGA・三角形・ネガ・穴有・旋削チップ 適用被削材
タンガロイ・TNGA・三角形・ネガ・穴有・旋削チップ 適用被削材

選定サポート情報

焼入れ鋼加工における適応領域

  • 中速連続加工に適する
  • 中仕上げ加工までの切込みに対応でき、< Rz 6.3 μm の面粗度がえられる
  • 55 HRC 未満の焼き入れ鋼加工ではCBN よりも耐摩耗性に優れる
タンガロイ・TNGA・三角形・ネガ・穴有・旋削チップ 焼入れ鋼加工における適応領域

型番リスト

表示件数
  • 1
    • 型番
    TNGA110304-TH03
    TNGA110304-TH10
    TNGA110308-TH10
    TNGA160304-TH10
    TNGA160308-TH10
    TNGA160402-LX10
    TNGA160402-LX11
    TNGA160404-GH110
    TNGA160404-LX10
    TNGA160404-LX11
    TNGA160404-LX21
    TNGA160404-NS520
    TNGA160404-TH03
    TNGA160404-TH10
    TNGA160408-FX105
    TNGA160408-GH110
    TNGA160408-LX10
    TNGA160408-LX11
    TNGA160408-LX21
    TNGA160408-NS520
    TNGA160408-TH03
    TNGA160408-TH10
    TNGA160412-FX105
    TNGA160412-LX10
    TNGA160412-LX11
    TNGA160412-LX21
    TNGA160412-NS520
    TNGA160412-TH10
    TNGA160416-FX105
    TNGA160416-LX10
    TNGA160416-LX11
    TNGA160416-TH10
    TNGA220408-TH10

    被削材

    コーナーR（ノーズR）

    (mm)

    材種（母材）

    コーティング

    切れ刃長

    厚さ

    材種記号

    CADデータ有無

    (2D/3D)

    		最小発注数量
    K（鋳鉄）[○] / H（高硬度材）[○]
    0.4
    超硬
    ノンコート
    11
    03（3.18）
    TH03
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    11
    03（3.18）
    TH10
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.8
    超硬
    ノンコート
    11
    03（3.18）
    TH10
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    16
    03（3.18）
    TH10
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.8
    超硬
    ノンコート
    16
    03（3.18）
    TH10
    2D
    10個
    H（高硬度材）[○]
    0.2
    セラミック
    ノンコート
    16
    04（4.76）
    LX10
    -
    10個
    H（高硬度材）[○]
    0.2
    セラミック
    ノンコート
    16
    04（4.76）
    LX11
    2D/3D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    16
    04（4.76）
    GH110
    2D
    10個
    H（高硬度材）[○]
    0.4
    セラミック
    ノンコート
    16
    04（4.76）
    LX10
    -
    10個
    H（高硬度材）[○]
    0.4
    セラミック
    ノンコート
    16
    04（4.76）
    LX11
    2D
    10個
    K（鋳鉄）[○]
    0.4
    セラミック
    ノンコート
    16
    04（4.76）
    LX21
    2D
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    サーメット
    ノンコート
    16
    04（4.76）
    NS520
    2D
    10個
    K（鋳鉄）[○] / H（高硬度材）[○]
    0.4
    超硬
    ノンコート
    16
    04（4.76）
    TH03
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    16
    04（4.76）
    TH10
    2D
    10個
    K（鋳鉄）[○]
    0.8
    セラミック
    ノンコート
    16
    04（4.76）
    FX105
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.8
    超硬
    PVDコーティング
    16
    04（4.76）
    GH110
    2D
    10個
    H（高硬度材）[○]
    0.8
    セラミック
    ノンコート
    16
    04（4.76）
    LX10
    -
    10個
    H（高硬度材）[○]
    0.8
    セラミック
    ノンコート
    16
    04（4.76）
    LX11
    2D
    10個
    K（鋳鉄）[○]
    0.8
    セラミック
    ノンコート
    16
    04（4.76）
    LX21
    2D
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.8
    サーメット
    ノンコート
    16
    04（4.76）
    NS520
    2D
    10個
    K（鋳鉄）[○] / H（高硬度材）[○]
    0.8
    超硬
    ノンコート
    16
    04（4.76）
    TH03
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.8
    超硬
    ノンコート
    16
    04（4.76）
    TH10
    2D
    10個
    K（鋳鉄）[○]
    1.2
    セラミック
    ノンコート
    16
    04（4.76）
    FX105
    2D
    10個
    H（高硬度材）[○]
    1.2
    セラミック
    ノンコート
    16
    04（4.76）
    LX10
    -
    10個
    H（高硬度材）[○]
    1.2
    セラミック
    ノンコート
    16
    04（4.76）
    LX11
    2D
    10個
    K（鋳鉄）[○]
    1.2
    セラミック
    ノンコート
    16
    04（4.76）
    LX21
    2D
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    1.2
    サーメット
    ノンコート
    16
    04（4.76）
    NS520
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    1.2
    超硬
    ノンコート
    16
    04（4.76）
    TH10
    2D
    10個
    K（鋳鉄）[○]
    1.6
    セラミック
    ノンコート
    16
    04（4.76）
    FX105
    2D
    10個
    H（高硬度材）[○]
    1.6
    セラミック
    ノンコート
    16
    04（4.76）
    LX10
    -
    10個
    H（高硬度材）[○]
    1.6
    セラミック
    ノンコート
    16
    04（4.76）
    LX11
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    1.6
    超硬
    ノンコート
    16
    04（4.76）
    TH10
    2D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]
    0.8
    超硬
    ノンコート
    22
    04（4.76）
    TH10
    2D
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    810円
    ( 891円 )
    1日目
    810円
    ( 891円 )
    1日目
    810円
    ( 891円 )
    1日目
    1,000円
    ( 1,100円 )
    1日目
    1,000円
    ( 1,100円 )
    1日目
    650円
    ( 715円 )
    1日目
    1,620円
    ( 1,782円 )
    1日目
    1,560円
    ( 1,716円 )
    1日目
    650円
    ( 715円 )
    1日目
    1,620円
    ( 1,782円 )
    1日目
    890円
    ( 979円 )
    1日目
    1,200円
    ( 1,320円 )
    1日目
    1,200円
    ( 1,320円 )
    1日目
    1,200円
    ( 1,320円 )
    1日目
    1,620円
    ( 1,782円 )
    1日目
    1,560円
    ( 1,716円 )
    1日目
    650円
    ( 715円 )
    1日目
    1,620円
    ( 1,782円 )
    1日目
    890円
    ( 979円 )
    1日目
    1,200円
    ( 1,320円 )
    1日目
    1,200円
    ( 1,320円 )
    1日目
    1,200円
    ( 1,320円 )
    1日目
    1,620円
    ( 1,782円 )
    1日目
    650円
    ( 715円 )
    1日目
    1,620円
    ( 1,782円 )
    1日目
    890円
    ( 979円 )
    1日目
    1,200円
    ( 1,320円 )
    1日目
    1,200円
    ( 1,320円 )
    1日目
    1,620円
    ( 1,782円 )
    1日目
    650円
    ( 715円 )
    1日目
    1,620円
    ( 1,782円 )
    1日目
    1,200円
    ( 1,320円 )
    1日目
    1,760円
    ( 1,936円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・ブレーカ記号：なし
    ・形状：60°三角形穴つき
    ・ネガ：0°
    【材種特長】
    ・『TH03』は超硬合金材種
    ・『LX10』は経済的な焼入れ鋼の連続加工を実現するセラミックインサート
    【用途】
    ・仕上げ～中切削用

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
