タンガロイ・VNMG-TM・35°ひし形・ネガ・穴有・旋削チップ

製品特長・仕様

T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します

新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ

優れた耐クレータ摩耗性

耐摩耗性強化Al₂O₃被膜

優れた耐逃げ面摩耗性

T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！

新被膜処理技術による優れた耐欠損性

タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。

新技術による効果

新表面処理技術により、インサートの工具寿命を延長

AH6200 SERIES

新高汎用PVD被膜
厚膜チタンリッチコーティング

• 耐熱性に優れる厚膜チタンリッチコーティングを採用。
• クレータ摩耗を抑制。

高硬度チタン高含有ナノ積層膜
新開発のチタン高含有ナノ積層を外層膜として採用。硬度の高い微粒組織によって、優れた耐摩耗性と耐欠損性を両立し、安定した長寿命を実現。

専用超硬母材
AH6225
高い熱伝導率を持つ母材を採用。加工時に発生する切削熱を拡散させ、切れ刃近傍の温度上昇を抑制することで、耐欠損性を維持しつつ、耐塑性変形性を改善。優れた連続加工性能を発揮。

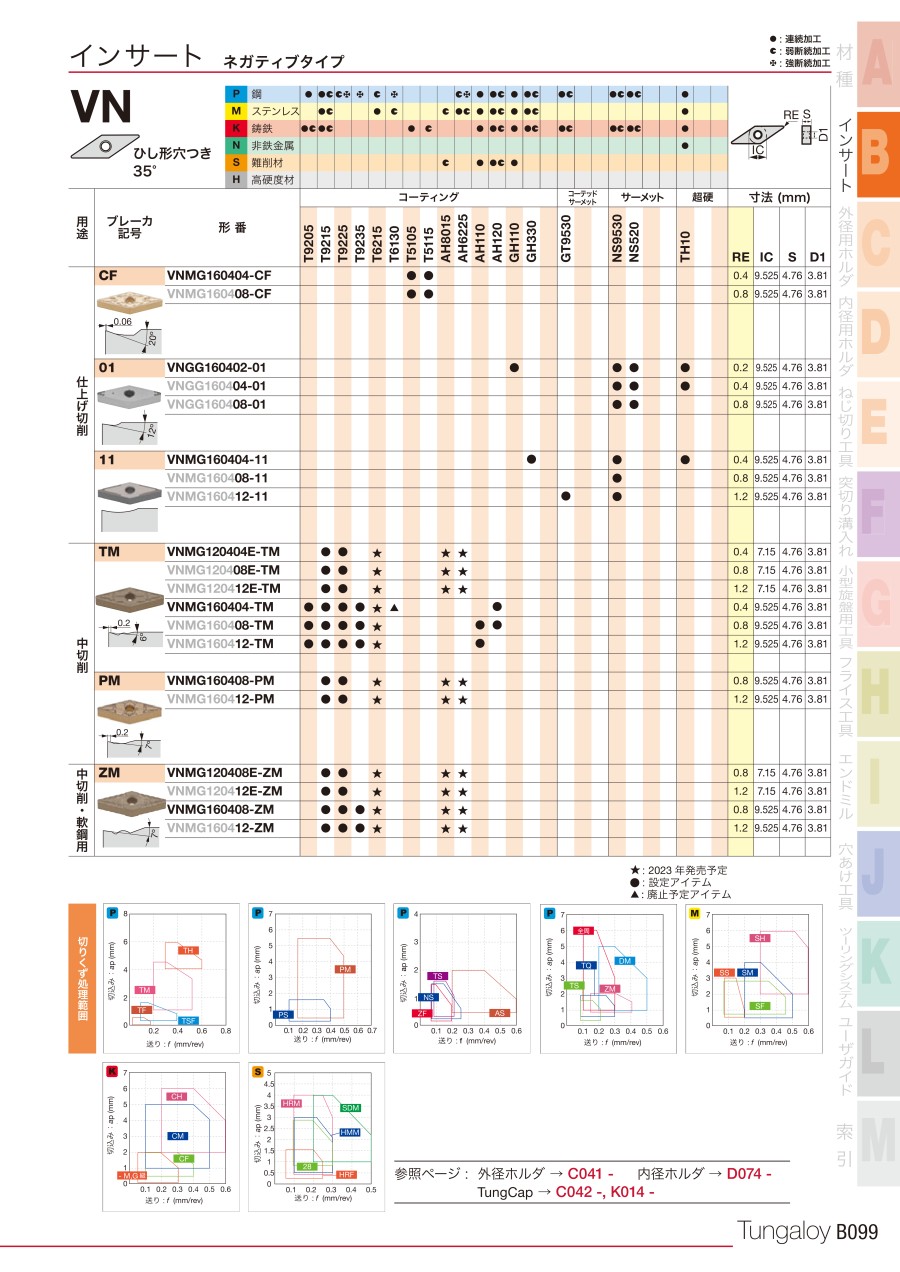

外形図

使用方法・使用事例

使用事例

加工部品名		ギヤ部品
インサート		VNMG160408-TM
材種		T9225
被削材		SCM415
切削条件	切削速度 : Vc （m/min）	300
	送り : f （mm/rev）	0.3
	切込み : ap （mm）	1.5
	切削油	水溶性
結果		T9225 は、その圧倒的な耐欠損性により現状品に対して約1.7 倍の安定した長寿命を実現！

推奨切削条件

推奨切削条件表

ネガティブタイプ

適用被削材

選定サポート情報

切りくず処理範囲

切削領域

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
