未確定：候補が18型番あります。
タンガロイ

タンガロイ・VNMG-DM・35°ひし形・ネガ・穴有・旋削チップ

タンガロイ・VNMG-DM・35°ひし形・ネガ・穴有・旋削チップ
通常単価(税別)
1,170円～1,320円
税込単価
1,287円～1,452円
通常出荷日：1日目

M級の35°ひし形インサート。【仕様】・DM形ブレーカ付き【用途】・中切削用・『T6215』の被削材：...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

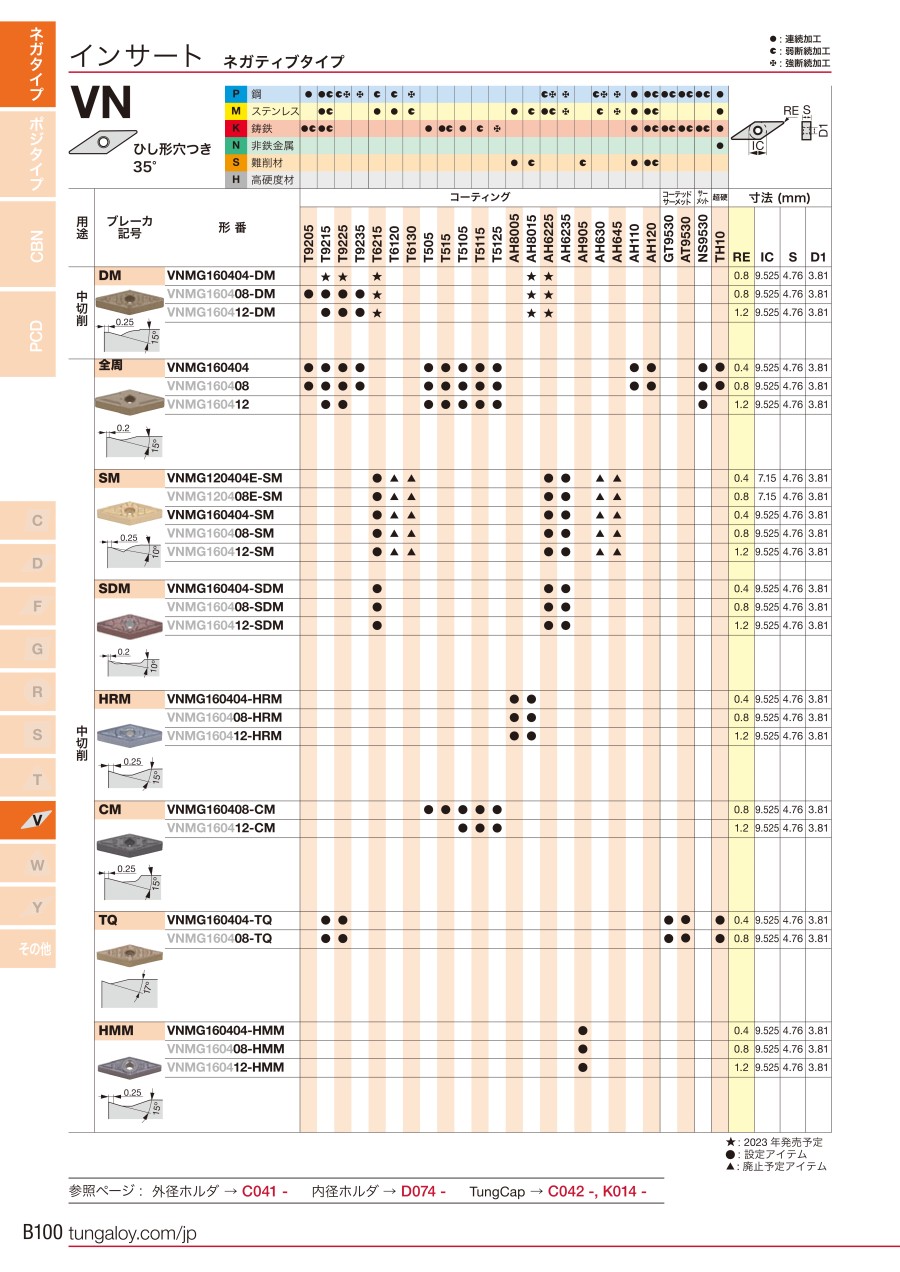

外形図

タンガロイ・VNMG-DM・35°ひし形・ネガ・穴有・旋削チップ 外形図

推奨切削条件

推奨切削条件表

材種 : T9215

ISO材種材種記号材料条件推奨切削速度（Vc）
P1炭素鋼、鋳鋼、快削鋼 <0.25%C焼なまし :125120-400 m/min
P2炭素鋼、鋳鋼、快削鋼 >=0.25%C焼なまし :190120-400 m/min
P3炭素鋼、鋳鋼、快削鋼 <0.55%C焼き入れ、焼き戻し :250100-400 m/min
P4炭素鋼、鋳鋼、快削鋼 >=0.55%C焼なまし :22080-300 m/min
P5炭素鋼、鋳鋼、快削鋼 >=0.55%C焼き入れ、焼き戻し :30080-300 m/min
P6低合金鋼、鋳鋼（合金成分5%以下）焼なまし :200120-400 m/min
P7低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :275120-400 m/min
P8低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :300100-400 m/min
P9低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :350100-400 m/min
P10高合金鋼、鋳鋼、工具鋼焼なまし :20080-300 m/min
P11高合金鋼、鋳鋼、工具鋼焼き入れ、焼き戻し :32580-300 m/min
P12ステンレス鋼、鋳鋼フェライト／マルテンサイト :20050-250 m/min
P13ステンレス鋼、鋳鋼マルテンサイト :24050-250 m/min
M14ステンレス鋼、鋳鋼オーステナイト :18050-250 m/min
K15ねずみ鋳鉄（GG／FC）パーライト／フェライト :180100-500 m/min
K16ねずみ鋳鉄（GG／FC）パーライト／マルテンサイト :260100-500 m/min
K17ノジュラー鋳鉄（GGG／FCD）フェライト :160100-500 m/min
K18ノジュラー鋳鉄（GGG／FCD）パーライト :250100-500 m/min
K19マレーブル鋳鉄フェライト :130100-500 m/min
K20マレーブル鋳鉄パーライト :230100-500 m/min

材種 : T9225

ISO材種材種記号材料条件推奨切削速度（Vc）
P1炭素鋼、鋳鋼、快削鋼 <0.25%C焼なまし :125100-300 m/min
P2炭素鋼、鋳鋼、快削鋼 >=0.25%C焼なまし :190100-300 m/min
P3炭素鋼、鋳鋼、快削鋼 <0.55%C焼き入れ、焼き戻し :25080-300 m/min
P4炭素鋼、鋳鋼、快削鋼 >=0.55%C焼なまし :22080-250 m/min
P5炭素鋼、鋳鋼、快削鋼 >=0.55%C焼き入れ、焼き戻し :30080-250 m/min
P6低合金鋼、鋳鋼（合金成分5%以下）焼なまし :200100-300 m/min
P7低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :275100-300 m/min
P8低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :30080-300 m/min
P9低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :35080-300 m/min
P10高合金鋼、鋳鋼、工具鋼焼なまし :20080-250 m/min
P11高合金鋼、鋳鋼、工具鋼焼き入れ、焼き戻し :32580-250 m/min
P12ステンレス鋼、鋳鋼フェライト／マルテンサイト :20050-250 m/min
P13ステンレス鋼、鋳鋼マルテンサイト :24050-250 m/min
M14ステンレス鋼、鋳鋼オーステナイト :18050-250 m/min
K15ねずみ鋳鉄（GG／FC）パーライト／フェライト :180100-500 m/min
K16ねずみ鋳鉄（GG／FC）パーライト／マルテンサイト :260100-500 m/min
K17ノジュラー鋳鉄（GGG／FCD）フェライト :160100-500 m/min
K18ノジュラー鋳鉄（GGG／FCD）パーライト :250100-500 m/min
K19マレーブル鋳鉄フェライト :130100-500 m/min
K20マレーブル鋳鉄パーライト :230100-500 m/min

適用被削材

タンガロイ・VNMG-DM・35°ひし形・ネガ・穴有・旋削チップ 推奨切削条件1

選定サポート情報

タンガロイ・VNMG-DM・35°ひし形・ネガ・穴有・旋削チップ 選定サポート1

切りくず処理範囲

タンガロイ・VNMG-DM・35°ひし形・ネガ・穴有・旋削チップ 選定サポート2

型番リスト

表示件数
  • 1
    • 型番
    VNMG160404-DM-AH6225
    VNMG160404-DM-AH8015
    VNMG160404-DM-T6215
    VNMG160404-DM-T9215
    VNMG160404-DM-T9225
    VNMG160408-DM-AH6225
    VNMG160408-DM-AH8015
    VNMG160408-DM-T6215
    VNMG160408-DM-T9205
    VNMG160408-DM-T9215
    VNMG160408-DM-T9225
    VNMG160408-DM-T9235
    VNMG160412-DM-AH6225
    VNMG160412-DM-AH8015
    VNMG160412-DM-T6215
    VNMG160412-DM-T9215
    VNMG160412-DM-T9225
    VNMG160412-DM-T9235

    被削材

    コーナーR（ノーズR）

    (mm)

    材種（母材）

    コーティング

    被削材状態

    切れ刃長

    溝・穴

    精度

    ワイパー刃

    材種記号

    CADデータ有無

    (2D/3D)

    すくい角

    (°)

    		最小発注数量
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    PVDコーティング
    連続
    16
    G（穴あり）
    M
    なし
    AH6225
    -
    15
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    軽断続
    16
    G（穴あり）
    M
    なし
    AH8015
    -
    15
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    CVDコーティング
    連続
    16
    G（穴あり）
    M
    なし
    T6215
    -
    15
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    0.4
    超硬
    CVDコーティング
    連続
    16
    G（穴あり）
    M
    なし
    T9215
    -
    15
    10個
    P（鋼）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    16
    G（穴あり）
    M
    なし
    T9225
    -
    15
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    PVDコーティング
    連続
    16
    G（穴あり）
    M
    なし
    AH6225
    -
    15
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.8
    超硬
    PVDコーティング
    軽断続
    16
    G（穴あり）
    M
    なし
    AH8015
    -
    15
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    CVDコーティング
    連続
    16
    G（穴あり）
    M
    なし
    T6215
    -
    15
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.8
    超硬
    CVDコーティング
    連続
    16
    G（穴あり）
    M
    なし
    T9205
    -
    15
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    0.8
    超硬
    CVDコーティング
    連続
    16
    G（穴あり）
    M
    なし
    T9215
    2D/3D
    15
    10個
    P（鋼）[○]
    0.8
    超硬
    CVDコーティング
    軽断続
    16
    G（穴あり）
    M
    なし
    T9225
    -
    15
    10個
    P（鋼）[○]
    0.8
    超硬
    CVDコーティング
    断続
    16
    G（穴あり）
    M
    なし
    T9235
    -
    15
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    1.2
    超硬
    PVDコーティング
    連続
    16
    G（穴あり）
    M
    なし
    AH6225
    -
    15
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    1.2
    超硬
    PVDコーティング
    軽断続
    16
    G（穴あり）
    M
    なし
    AH8015
    -
    15
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    1.2
    超硬
    CVDコーティング
    連続
    16
    G（穴あり）
    M
    なし
    T6215
    -
    15
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    1.2
    超硬
    CVDコーティング
    連続
    16
    G（穴あり）
    M
    なし
    T9215
    2D/3D
    15
    10個
    P（鋼）[○]
    1.2
    超硬
    CVDコーティング
    軽断続
    16
    G（穴あり）
    M
    なし
    T9225
    -
    15
    10個
    P（鋼）[○]
    1.2
    超硬
    CVDコーティング
    断続
    16
    G（穴あり）
    M
    なし
    T9235
    -
    15
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    1,310円
    ( 1,441円 )
    1日目
    1,310円
    ( 1,441円 )
    1日目
    1,320円
    ( 1,452円 )
    1日目
    1,320円
    ( 1,452円 )
    1日目
    1,320円
    ( 1,452円 )
    1日目
    1,310円
    ( 1,441円 )
    1日目
    1,310円
    ( 1,441円 )
    1日目
    1,320円
    ( 1,452円 )
    1日目
    1,210円
    ( 1,331円 )
    1日目
    1,170円
    ( 1,287円 )
    1日目
    1,210円
    ( 1,331円 )
    1日目
    1,210円
    ( 1,331円 )
    1日目
    1,310円
    ( 1,441円 )
    1日目
    1,310円
    ( 1,441円 )
    1日目
    1,320円
    ( 1,452円 )
    1日目
    1,170円
    ( 1,287円 )
    1日目
    1,210円
    ( 1,331円 )
    1日目
    1,210円
    ( 1,331円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    M級の35°ひし形インサート。
    【仕様】
    ・DM形ブレーカ付き
    【用途】
    ・中切削用
    ・『T6215』の被削材：鋼、ステンレス鋼
    ・『T9205』の被削材：鋼、鋳鉄
    ・『T9215』の被削材：鋼、ステンレス鋼、鋳鉄
    ・『T9225/T9235』の被削材：鋼
    ・『AH8015』の被削材：ステンレス鋼、耐熱合金、チタン合金
    ・『AH6225』の被削材：鋼、ステンレス鋼
    ・外径、内径用

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
