タンガロイ

タンガロイ・VNMG-CM・35°ひし形・ネガ・穴有・旋削チップ

タンガロイ・VNMG-CM・35°ひし形・ネガ・穴有・旋削チップ
通常単価(税別)
1,180円～1,305円
税込単価
1,298円～1,436円
通常出荷日：1日目～2日目

M級の35°ひし形インサート。【仕様】・ネガタイプ・CM形ブレーカ付き【用途】・鋼、ステンレス鋼、鋳鉄...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータ用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

タンガロイ史上最も厚いコーティング膜を採用

タンガロイ・VNMG-CM・35°ひし形・ネガ・穴有・旋削チップ タンガロイ史上最も厚いコーティング膜を採用

圧倒的な耐摩耗性!!

  • 超厚膜コーティング
  • 耐摩耗性強化 Al2O3 被膜
  • 高硬度外層 C-rich TiCN を採用
  • 新開発の高熱伝導超硬母材
ISO材種母材コーティング層
比重硬さ （HRA）抗折力 （GPa）主構成厚さ （μm）
KT50515912.4微細等方柱状結晶 TiCN + Al2O323

性能・試験情報

切削性能

新CVD 材種- 鋳鉄旋削加工において幅広い領域に対応可能

［K］ FC200

タンガロイ・VNMG-CM・35°ひし形・ネガ・穴有・旋削チップ [K] FC200-1
タンガロイ・VNMG-CM・35°ひし形・ネガ・穴有・旋削チップ [K] FC200-2

被削材 : FC200
切削速度 : Vc = 700 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式

T505は鋳鉄加工において、優れた耐摩耗性を発揮

［K］ FCD600

タンガロイ・VNMG-CM・35°ひし形・ネガ・穴有・旋削チップ [K] FCD600-1
タンガロイ・VNMG-CM・35°ひし形・ネガ・穴有・旋削チップ [K] FCD600-2

被削材 : FCD600
切削速度 : Vc = 150 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式

T505はあらゆる鋳鉄加工において、優れた耐摩耗性を実現

外形図

タンガロイ・VNMG-CM・35°ひし形・ネガ・穴有・旋削チップ 外形図

推奨切削条件

推奨切削条件表

ネガティブタイプ用

タンガロイ・VNMG-CM・35°ひし形・ネガ・穴有・旋削チップ 推奨切削条件表

適用被削材

タンガロイ・VNMG-CM・35°ひし形・ネガ・穴有・旋削チップ 適用被削材

選定サポート情報

鋳鉄の高速加工に最適な新CVD 材種T505

タンガロイ・VNMG-CM・35°ひし形・ネガ・穴有・旋削チップ 鋳鉄の高速加工に最適な新CVD 材種T505

（New）T505

  • T515の補完材種
  • 優れた耐摩耗性
  • K05 - K20領域での高速加工に最適

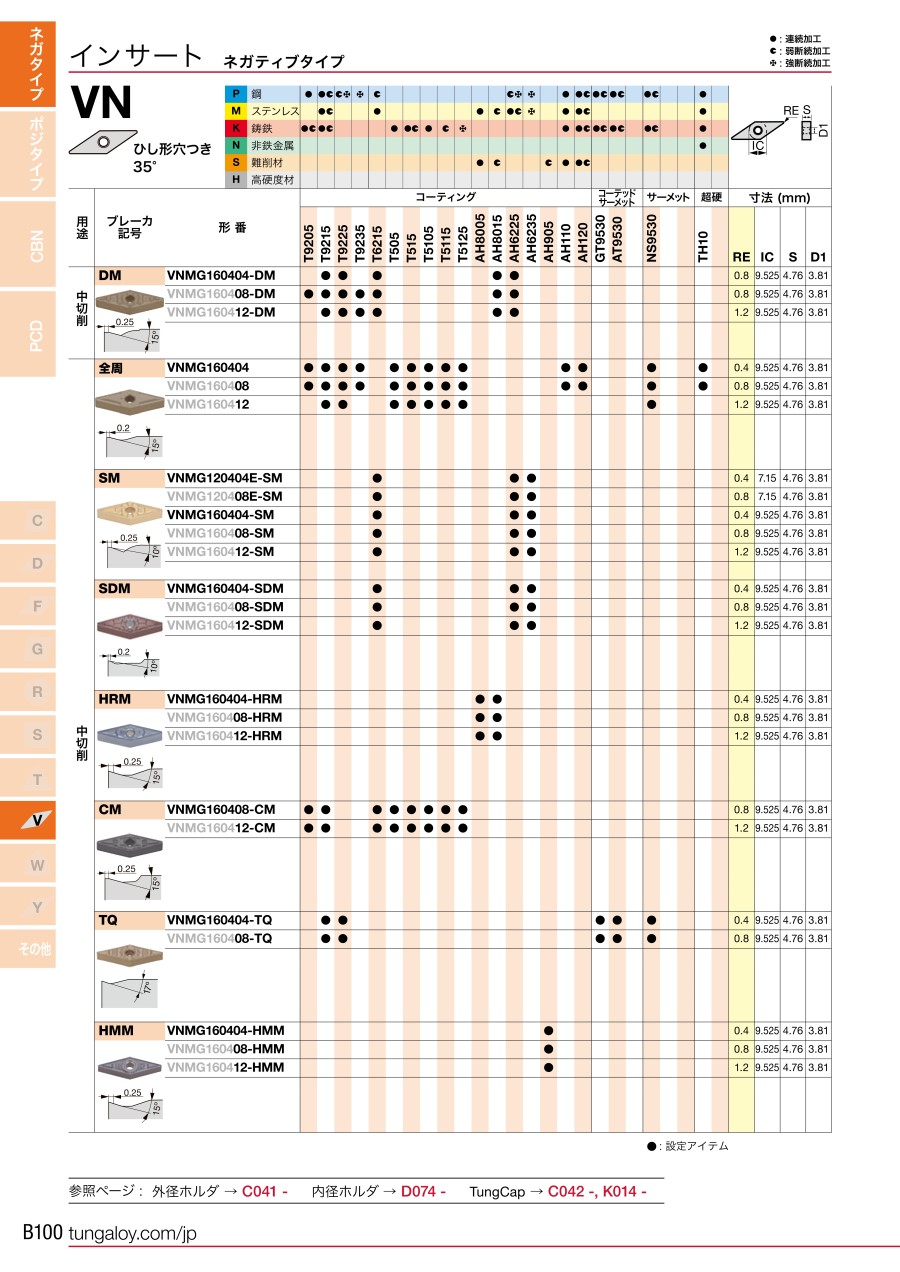

型番リスト

表示件数
  • 1
    • 型番
    VNMG160408-CM-T505
    VNMG160408-CM-T5105
    VNMG160408-CM-T5115
    VNMG160408-CM-T5125
    VNMG160408-CM-T515
    VNMG160408-CM-T6215
    VNMG160408-CM-T9205
    VNMG160408-CM-T9215
    VNMG160412-CM-T505
    VNMG160412-CM-T5105
    VNMG160412-CM-T5115
    VNMG160412-CM-T5125
    VNMG160412-CM-T515
    VNMG160412-CM-T6215
    VNMG160412-CM-T9205
    VNMG160412-CM-T9215

    被削材

    コーナーR（ノーズR）

    (mm)

    被削材状態

    材種記号

    CADデータ有無

    (2D/3D)

    		最小発注数量
    K（鋳鉄）[○]
    0.8
    連続
    T505
    -
    10個
    K（鋳鉄）[○]
    0.8
    連続
    T5105
    2D
    10個
    K（鋳鉄）[○]
    0.8
    軽断続
    T5115
    2D
    10個
    K（鋳鉄）[○]
    0.8
    断続
    T5125
    2D
    10個
    K（鋳鉄）[○]
    0.8
    連続
    T515
    2D/3D
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    連続
    T6215
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.8
    連続
    T9205
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    0.8
    連続
    T9215
    -
    10個
    K（鋳鉄）[○]
    1.2
    連続
    T505
    -
    10個
    K（鋳鉄）[○]
    1.2
    連続
    T5105
    2D
    10個
    K（鋳鉄）[○]
    1.2
    軽断続
    T5115
    2D
    10個
    K（鋳鉄）[○]
    1.2
    断続
    T5125
    2D
    10個
    K（鋳鉄）[○]
    1.2
    連続
    T515
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    1.2
    連続
    T6215
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    1.2
    連続
    T9205
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    1.2
    連続
    T9215
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    1,200円
    ( 1,320円 )
    1日目
    1,180円
    ( 1,298円 )
    1日目
    1,180円
    ( 1,298円 )
    1日目
    1,180円
    ( 1,298円 )
    1日目
    1,180円
    ( 1,298円 )
    1日目
    1,305円
    ( 1,436円 )
    2日目
    1,305円
    ( 1,436円 )
    2日目
    1,305円
    ( 1,436円 )
    2日目
    1,305円
    ( 1,436円 )
    2日目
    1,180円
    ( 1,298円 )
    1日目
    1,180円
    ( 1,298円 )
    1日目
    1,180円
    ( 1,298円 )
    1日目
    1,305円
    ( 1,436円 )
    2日目
    1,305円
    ( 1,436円 )
    2日目
    1,305円
    ( 1,436円 )
    2日目
    1,305円
    ( 1,436円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    M級の35°ひし形インサート。
    【仕様】
    ・ネガタイプ
    ・CM形ブレーカ付き
    【用途】
    ・鋼、ステンレス鋼、鋳鉄、ダクタイル鋳鉄中切削用
    ・外径、内径用

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • CADデータ用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
