絞り込み条件

未確定：候補が24型番あります。
タンガロイ

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ
通常単価(税別)
1,250円～2,326円
税込単価
1,375円～2,559円

仕上げ切削用の35°ひし形ポジタイプインサート。【仕様】・形状：35°ひし形穴...

詳細情報を確認する

ご注意

  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が24型番あります。
数量：

商品情報

製品特長・仕様

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 製品仕様

T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します

新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 特長-1
タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 特長-2

優れた耐クレータ摩耗性

耐摩耗性強化Al2O3被膜

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 特長-3

優れた耐逃げ面摩耗性

T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 特長-4

新被膜処理技術による優れた耐欠損性

タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。

新技術による効果

新表面処理技術により、インサートの工具寿命を延長

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 特長-5

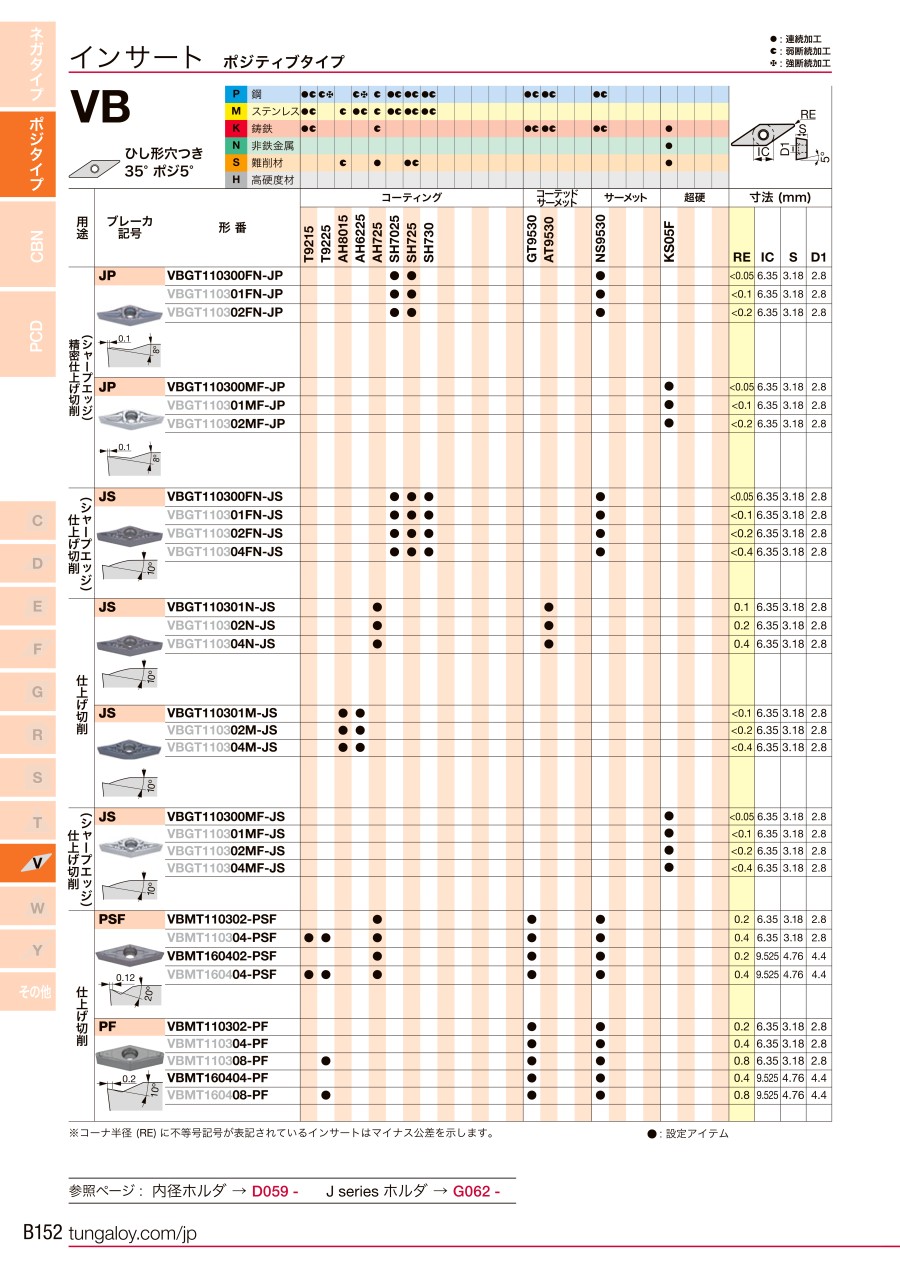

外形図

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 外形図
タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 外形図2

仕上げ切削／PSF

推奨切削条件

推奨切削条件表

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 推奨切削条件表

*PMブレーカで、CCMT0602、DCMT0702タイプは切込みapが0.5-2.5となります。
ステンレス鋼：SUS304、SUS316など。

ポジティブタイプ

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 推奨切削条件表

適用被削材

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 適用被削材

選定サポート情報

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 選定サポート1

切りくず処理範囲

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 選定サポート2

※代表的なR0.1の切りくず処理範囲を示す

切削領域

タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ 切削領域
用途材種母材コーティング層
比重硬さ
（HRA）		抗折力
（GPa）		主構成厚さ
（μm）
PT920514.291.52.4微細等方柱状結晶 Ti 系化合物+ Al2O318
T921514.090.52.6微細等方柱状結晶 Ti 系化合物+ Al2O318
T922513.889.82.7微細等方柱状結晶 Ti 系化合物+ Al2O318
T923513.689.02.7微細等方柱状結晶 Ti 系化合物+ Al2O318

型番リスト

表示件数
  • 1
    • 型番
    VBMT110302-PSF-AH6225
    VBMT110302-PSF-AH725
    VBMT110302-PSF-AH8015
    VBMT110302-PSF-GT9530
    VBMT110302-PSF-NS9530
    VBMT110304-PSF-AH6225
    VBMT110304-PSF-AH725
    VBMT110304-PSF-AH8015
    VBMT110304-PSF-GT9530
    VBMT110304-PSF-NS9530
    VBMT110304-PSF-T9215
    VBMT110304-PSF-T9225
    VBMT160402-PSF-AH6225
    VBMT160402-PSF-AH725
    VBMT160402-PSF-AH8015
    VBMT160402-PSF-GT9530
    VBMT160402-PSF-NS9530
    VBMT160404-PSF-AH6225
    VBMT160404-PSF-AH725
    VBMT160404-PSF-AH8015
    VBMT160404-PSF-GT9530
    VBMT160404-PSF-NS9530
    VBMT160404-PSF-T9215
    VBMT160404-PSF-T9225

    被削材

    コーナーR（ノーズR）

    (mm)

    材種（母材）

    コーティング

    被削材状態

    切れ刃長

    厚さ

    溝・穴

    精度

    ワイパー刃

    材種記号

    CADデータ有無

    (2D/3D)

    すくい角

    (°)

    		最小発注数量
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.2
    超硬
    PVDコーティング
    連続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    AH6225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.2
    超硬
    PVDコーティング
    連続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    AH725
    2D
    20
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.2
    超硬
    PVDコーティング
    軽断続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    AH8015
    -
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.2
    サーメット
    PVDコーティング
    連続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    GT9530
    2D/3D
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.2
    サーメット
    ノンコート
    連続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    NS9530
    2D/3D
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    PVDコーティング
    連続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    AH6225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    連続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    AH725
    2D
    20
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    軽断続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    AH8015
    -
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    サーメット
    PVDコーティング
    連続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    GT9530
    2D/3D
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    サーメット
    ノンコート
    連続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    NS9530
    2D/3D
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    0.4
    超硬
    CVDコーティング
    連続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    T9215
    -
    20
    10個
    P（鋼）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    T（穴あり）
    M
    なし
    T9225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.2
    超硬
    PVDコーティング
    連続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    AH6225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.2
    超硬
    PVDコーティング
    連続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    AH725
    2D
    20
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.2
    超硬
    PVDコーティング
    軽断続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    AH8015
    -
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.2
    サーメット
    PVDコーティング
    連続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    GT9530
    2D/3D
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.2
    サーメット
    ノンコート
    連続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    NS9530
    2D/3D
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    PVDコーティング
    連続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    AH6225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    連続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    AH725
    2D
    20
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    軽断続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    AH8015
    -
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    サーメット
    PVDコーティング
    連続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    GT9530
    2D/3D
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    サーメット
    ノンコート
    連続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    NS9530
    2D/3D
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    0.4
    超硬
    CVDコーティング
    連続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    T9215
    2D/3D
    20
    10個
    P（鋼）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    16
    04（4.76）
    T（穴あり）
    M
    なし
    T9225
    -
    20
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    1,800円
    ( 1,980円 )
    2日目
    1,630円
    ( 1,793円 )
    1日目
    1,800円
    ( 1,980円 )
    2日目
    1,630円
    ( 1,793円 )
    1日目
    1,250円
    ( 1,375円 )
    1日目
    1,800円
    ( 1,980円 )
    2日目
    1,630円
    ( 1,793円 )
    1日目
    1,800円
    ( 1,980円 )
    2日目
    1,630円
    ( 1,793円 )
    1日目
    1,250円
    ( 1,375円 )
    1日目
    1,620円
    ( 1,782円 )
    1日目
    1,670円
    ( 1,837円 )
    1日目
    2,326円
    ( 2,559円 )
    2日目
    2,110円
    ( 2,321円 )
    1日目
    2,326円
    ( 2,559円 )
    2日目
    2,110円
    ( 2,321円 )
    1日目
    1,630円
    ( 1,793円 )
    1日目
    2,326円
    ( 2,559円 )
    2日目
    2,110円
    ( 2,321円 )
    1日目
    2,326円
    ( 2,559円 )
    2日目
    2,110円
    ( 2,321円 )
    1日目
    1,630円
    ( 1,793円 )
    1日目
    2,090円
    ( 2,299円 )
    1日目
    2,160円
    ( 2,376円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    仕上げ切削用の35°ひし形ポジタイプインサート。
    【仕様】
    ・形状：35°ひし形穴つき
    ・すくい角：20°
    ・逃げ角：5°
    ・PSF形ブレーカ付き
    ・設定材種：T9200シリーズ等
    【材種特長】
    ・『T9215』鋼旋削加工において倍速切削を可能にする次世代CVD材種
    ・『AH6225』ステンレス鋼加工第一推奨材種、あらゆる加工形態に適用可能な高汎用性材種
    ・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計。耐熱合金の汎用加工における第一推奨材種。ねじ切り加工用第一推奨材種
    【用途】
    ・『AH725』の被削材：鋼、ステンレス鋼、鋳鉄、耐熱合金、チタン合金
    ・『NS9530/GT9530』の被削材：鋼、鋳鉄
    ・『T9215』の被削材：鋼、ステンレス鋼、鋳鉄
    ・『T9225』の被削材：鋼
    ・『AH6225』の被削材：鋼、ステンレス鋼
    ・『AH8015』の被削材：ステンレス鋼、耐熱合金、チタン合金
    ・外径、内径用

    ご注意

    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ
    タンガロイ・VBMT-PF・35°ひし形・ポジ・穴有・旋削チップ
    タンガロイ・1QP-VCGW・35°ひし形・ポジ・穴有・旋削チップ
    タンガロイ・CPMT・80°ひし形・ポジ・穴有・旋削チップ
    タンガロイ・VNGD・35°ひし形・ネガ・穴有・旋削チップ
    三菱マテリアル・VBMW・35°ひし形・ポジ・穴有・旋削チップ
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイ三菱マテリアル
    通常価格1,250円-1,250円 -10,715円1,370円3,320円1,361円 -
    通常出荷日1日目〜1日目2日目1日目1日目3日目〜
    形状V（35°ひし形）V（35°ひし形）V（35°ひし形）C（80°ひし形）V（35°ひし形）V（35°ひし形）
    用途仕上げ切削仕上げ切削仕上げ切削中切削仕上げ～中切削粗切削
    逃げ角ポジ5°（B）ポジ5°（B）ポジ7°（C）ポジ11°（P）ネガ0°（N）ポジ5°（B）
    勝手なしなしなしなしなしなし
    利用可能コーナー数22124-
