タンガロイ・VBMT-PS・35°ひし形・ポジ・穴有・旋削チップ
- 通常単価(税別)
- 1,250円～2,170円
- 税込単価
- 1,375円～2,387円
M級の35°ひし形インサート。【仕様】・すくい角：10°【材種特長】・『AH8...
詳細情報を確認する商品情報
製品特長・仕様
製品の基本仕様・特長
耐熱合金加工で圧倒的な長寿命を発揮！
適応範囲
耐熱合金加工の第一推奨材種耐摩耗性と耐欠損性を両立。
仕上げから中切削まで幅広い加工に対応。
仕上げ加工等の高速加工や連続加工で驚異的な耐摩耗性を発揮。
サーメットの常識を超えた耐欠損性と安定した長寿命を実現！
特殊表面技術
- 平滑強靭層
インサート表面から内部への組成・粒径を制御、硬さと靭性を両立
超耐欠損性+耐摩耗性を両立安定した加工を実現！
- インサート表面の凹凸を大幅に低減
凝着の大幅抑制により仕上面品位の向上と耐摩耗性の向上を実現
適応領域図
鋼の高速仕上げ加工に対して優れた耐摩耗性を示すコーテッドサーメット材種。特に合金鋼加工において、圧倒的な耐摩耗性を発揮する、合金鋼加工第一推奨コーティングサーメット材種
NS9530
優れた仕上げ面品位と安定した加工を実現する汎用サーメット材種
GT9530
耐摩耗性で定評のあるプレミアムコートの採用により高速、高能率加工を実現するコーテッドサーメット材種
T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します
新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ
優れた耐クレータ摩耗性
耐摩耗性強化Al2O3被膜
優れた耐逃げ面摩耗性
T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！
新被膜処理技術による優れた耐欠損性
タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。
新技術による効果
新表面処理技術により、インサートの工具寿命を延長
ステンレス鋼加工における様々な問題を解決し、あらゆる加工形態に適用可能な高汎用性材種AH6225!
AH6225
厚膜チタンリッチコーティング
・耐熱性に優れる厚膜チタンリッチコーティングを採用
・クレータ摩耗を抑制
高硬度チタン高含有ナノ積層膜
新開発のチタン高含有ナノ積層を外層膜として採用。硬度の高い微粒組織によって、
優れた耐摩耗性と耐欠損性を両立し、安定した長寿命を実現。
専用超硬母材
高い熱伝導率を持つ母材を採用。加工時に発生する切削熱を拡散させ、切れ刃近傍の
温度上昇を抑制することで、耐欠損性を維持しつつ、耐塑性変形性を改善。
優れた連続加工性能を発揮。
| ISO | 材種 | 母材 | コーティング層 | |||
|---|---|---|---|---|---|---|
| 比重 | 硬さ （HRA） | 抗折力 （GPa） | 主構成 | 厚さ （μm） | ||
| M | AH6225 | 14.9 | 91.8 | 3.1 | （TiAl）N - Ti（CN） | 5.5 |
AH6235
高靭性母材を採用。断続加工時におけるさらなる安定性能を実現。
T6200 SERIES
優れた耐摩耗性を実現
高硬度外層
- 耐逃げ面摩耗性向上技術「高硬度外層」を採用。
- 新開発のAl2O3層を採用。優れた層間密着性を有し、チッピングや剥離等の損傷を抑制。
- 従来比1.3倍の厚膜CVDコーティング採用。
- 優れた耐摩耗性を有し、長寿命化を達成。
チップブレーカ PS
ステンレス鋼加工用第一推奨ブレーカ。優れた切りくず処理とシャープな切れ味を実現する仕上げ～中切削加工用3 次元ブレーカ。
性能・試験情報
切削性能
［M］ オーステナイト系 SUS316L
![タンガロイ・VBMT-PS・35°ひし形・ポジ・穴有・旋削チップ [M] オーステナイト系 SUS316L-1](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223303132537/223303132537_008_20230801115903.jpg)
![タンガロイ・VBMT-PS・35°ひし形・ポジ・穴有・旋削チップ [M] オーステナイト系 SUS316L-2](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223303132537/223303132537_009_20230801115903.jpg)
切削速度 : Vc = 150 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式
AH6225はオーステナイト系ステンレス鋼の加工において、優れた耐摩耗性を発揮
［M］ マルテンサイト系 SUS420J2
![タンガロイ・VBMT-PS・35°ひし形・ポジ・穴有・旋削チップ [M] マルテンサイト系 SUS420J2-1](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223303132537/223303132537_010_20230801115903.jpg)
![タンガロイ・VBMT-PS・35°ひし形・ポジ・穴有・旋削チップ [M] マルテンサイト系 SUS420J2-2](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223303132537/223303132537_011_20230801115903.jpg)
切削速度 : Vc = 200 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式
AH6225はマルテンサイト系ステンレス鋼の加工において、優れた耐摩耗性を実現

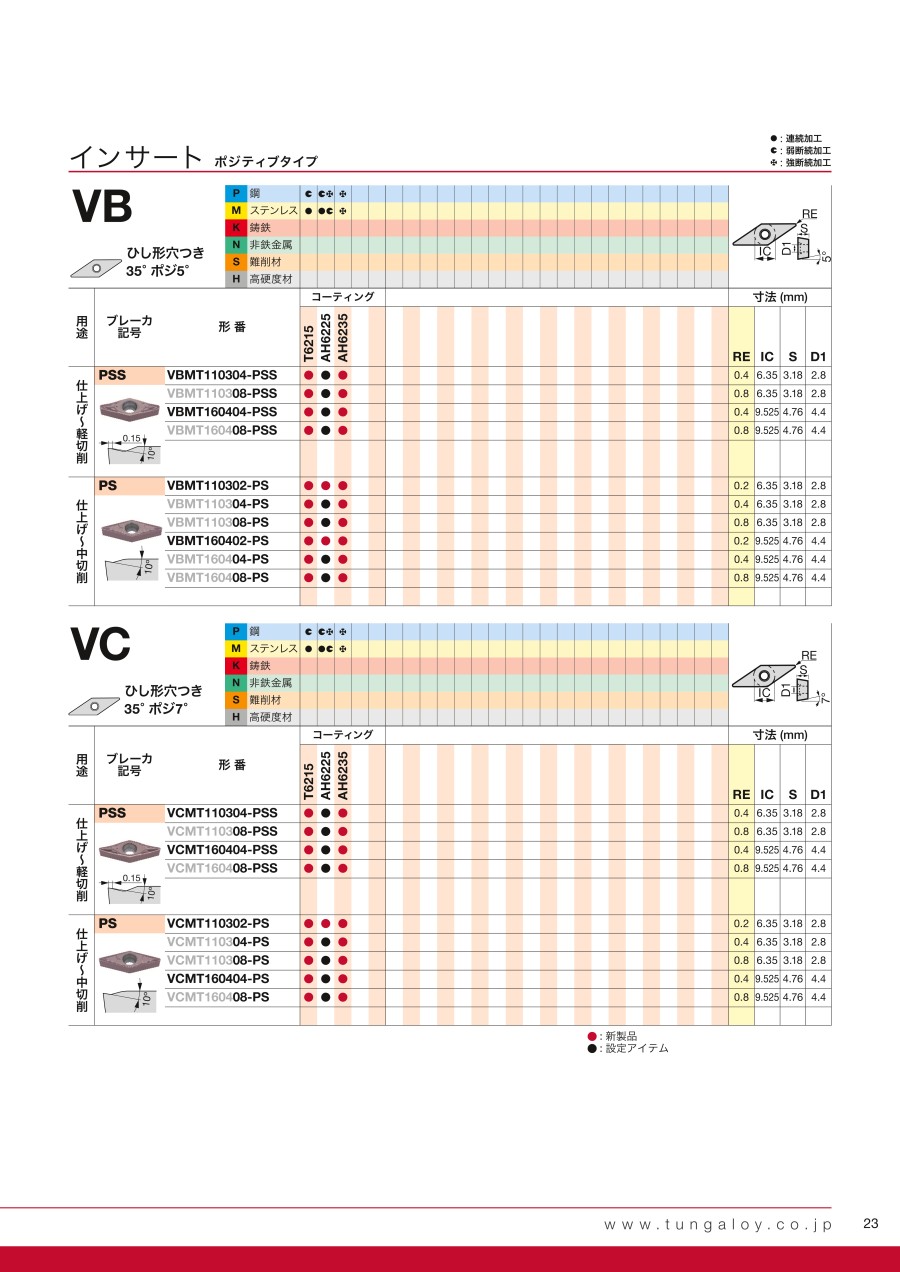

外形図
仕上げ～中切削／PS
推奨切削条件
推奨切削条件表
低炭素鋼、合金鋼：S10C、SCM415、SS400、SCr420Hなど。中炭素鋼、合金鋼：S45C、SCM440など。高炭素鋼、合金鋼：SNCM439など。
*PMブレーカで、CCMT0602、DCMT0702タイプは切込みapが0.5-2.5となります。
ステンレス鋼：SUS304、SUS316など。
Ni基合金：INCONEL718など。チタン合金：Ti-6Al-4Vなど。
ポジインサート用チップブレーカ
ポジティブタイプ
切削条件時の注意
上記は、内接円φ9.525 mm インサート向け
適用被削材
選定サポート情報
切りくず処理範囲
※代表的なR0.1の切りくず処理範囲を示す
ポジインサート用チップブレーカ
仕上げ加工 （ap = 0.3 - 2.0 mm）
第一推奨インサート
仕上げ ～ 中切削加工 （ap = 0.5 - 2.5 mm）
第一推奨インサート
［P］ 鋼
ネガタイプ
ap = 0.2 - 1.5 mm
ap = 1.0 - 2.5 mm
ポジタイプ
ap = 0.5 - 1.5 mm
ap = 1.0 - 2.5 mm
切削領域
| 用途 | 材種 | 母材 | コーティング層 | |||
|---|---|---|---|---|---|---|
| 比重 | 硬さ （HRA） | 抗折力 （GPa） | 主構成 | 厚さ （μm） | ||
| P | T9205 | 14.2 | 91.5 | 2.4 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 |
| T9215 | 14.0 | 90.5 | 2.6 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
| T9225 | 13.8 | 89.8 | 2.7 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
| T9235 | 13.6 | 89.0 | 2.7 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
ポジティブタイプ
仕上げ～中切削 （ap = 0.5 ～ 2.5 mm）
第一推奨インサート
注意・禁止事項
安全上の注意点
- ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
- 切れ刃が鋭利なため素手でさわらないでください。
- 切れ味を確認して早めに工具交換を行ってください。
- 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
また、不水溶性切削油を使用する場合は防火対策が必要です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,680円 ( 1,848円 ) | 1日目 |
1,680円 ( 1,848円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
1,250円 ( 1,375円 ) | 1日目 |
1,680円 ( 1,848円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,670円 ( 1,837円 ) | 1日目 |
1,630円 ( 1,793円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 1日目 |
1,680円 ( 1,848円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
1,250円 ( 1,375円 ) | 1日目 |
1,680円 ( 1,848円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,670円 ( 1,837円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
1,660円 ( 1,826円 ) | 1日目 |
1,680円 ( 1,848円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
1,250円 ( 1,375円 ) | 1日目 |
1,680円 ( 1,848円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
1,670円 ( 1,837円 ) | 1日目 |
2,170円 ( 2,387円 ) | 1日目 |
2,170円 ( 2,387円 ) | 1日目 |
2,110円 ( 2,321円 ) | 1日目 |
2,090円 ( 2,299円 ) | 1日目 |
2,090円 ( 2,299円 ) | 1日目 |
2,090円 ( 2,299円 ) | 1日目 |
2,110円 ( 2,321円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
2,170円 ( 2,387円 ) | 1日目 |
2,090円 ( 2,299円 ) | 1日目 |
2,160円 ( 2,376円 ) | 1日目 |
2,110円 ( 2,321円 ) | 1日目 |
2,140円 ( 2,354円 ) | 1日目 |
2,170円 ( 2,387円 ) | 1日目 |
2,110円 ( 2,321円 ) | 1日目 |
2,090円 ( 2,299円 ) | 1日目 |
2,090円 ( 2,299円 ) | 1日目 |
2,090円 ( 2,299円 ) | 1日目 |
2,110円 ( 2,321円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
2,170円 ( 2,387円 ) | 1日目 |
2,090円 ( 2,299円 ) | 1日目 |
2,160円 ( 2,376円 ) | 1日目 |
2,110円 ( 2,321円 ) | 1日目 |
2,140円 ( 2,354円 ) | 1日目 |
詳細情報
基本情報
M級の35°ひし形インサート。
【仕様】
・すくい角：10°
【材種特長】
・『AH8015』耐摩耗性と耐チッピング性を最適にバランス設計、耐熱合金の汎用加工における第一推奨材種
・『AH8005』耐熱合金の高速切削で優れた性能を発揮、優れた耐摩耗性と耐凝着性を誇る材種
・『AT9530』優れた耐摩耗性を実現、合金鋼加工において、圧倒的な耐摩耗性を発揮する合金鋼加工第一推奨コーティングサーメット材種
・『T9215』鋼旋削加工において倍速切削を可能にする次世代CVD材種
・『T6215』連続加工時、抜群の耐摩耗性を発揮、高速切削に最適なCVD材種
・『AH6235』ステンレス鋼の断続加工や高切込み加工などで高い信頼性を発揮
・『AH6225』ステンレス鋼加工第一推奨材種。あらゆる加工形態に適用可能な高汎用性材種
【用途】
・仕上げ～中切削用
・『AH120/AH725』の被削材：鋼、ステンレス鋼、鋳鉄、耐熱合金、チタン合金
・『AH6225/AH630/AH645/T6120/T6130/T6215/AH6235』の被削材：鋼、ステンレス鋼
・『AH8005/AH8015』の被削材：ステンレス鋼、耐熱合金、チタン合金
・『AT9530/GT9530/NS9530』の被削材：鋼、鋳鉄
・『T9215』の被削材：鋼、ステンレス鋼、鋳鉄
・『T9225』の被削材：鋼
