タンガロイ

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ
通常単価(税別)
760円～2,190円
税込単価
836円～2,409円

M級のブレーカ付き正方形インサート。【仕様】・ブレーカ記号：TM・形状：90°...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が45型番あります。
数量：

商品情報

製品特長・仕様

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 製品特長・仕様1

T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します

新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 特長-1
タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 特長-2

優れた耐クレータ摩耗性

耐摩耗性強化Al2O3被膜

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 特長-3

優れた耐逃げ面摩耗性

T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 特長-4

新被膜処理技術による優れた耐欠損性

タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。

新技術による効果

新表面処理技術により、インサートの工具寿命を延長

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 特長-5

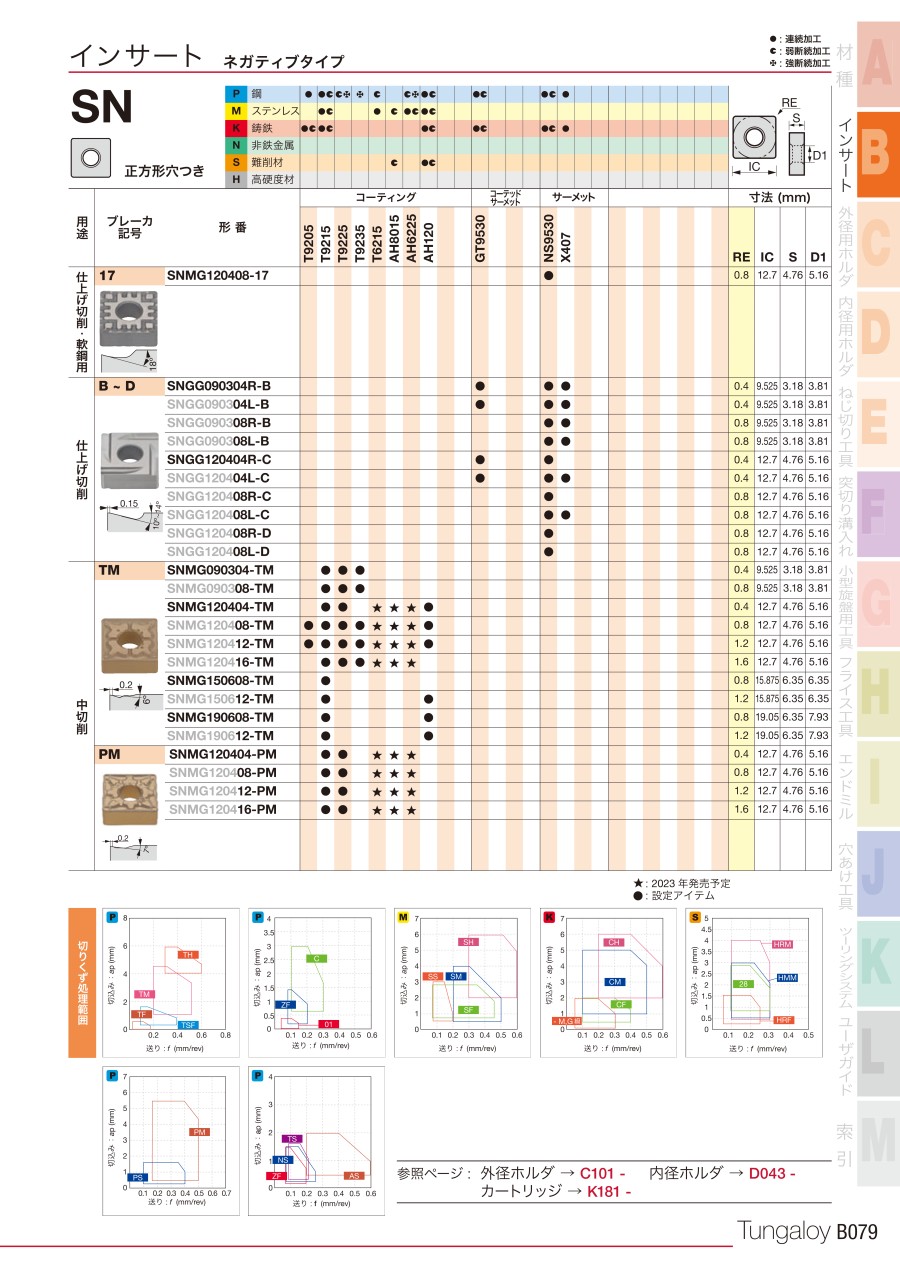

外形図

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 外形図

推奨切削条件

推奨切削条件表

ネガティブタイプ

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 推奨切削条件表

適用被削材

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 推奨切削条件2

選定サポート情報

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 選定サポート1

切りくず処理範囲

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 選定サポート2

切削領域

タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ 切削領域
用途材種母材コーティング層
比重硬さ
（HRA）		抗折力
（GPa）		主構成厚さ
（μm）
PT920514.291.52.4微細等方柱状結晶 Ti 系化合物+ Al2O318
T921514.090.52.6微細等方柱状結晶 Ti 系化合物+ Al2O318
T922513.889.82.7微細等方柱状結晶 Ti 系化合物+ Al2O318
T923513.689.02.7微細等方柱状結晶 Ti 系化合物+ Al2O318

型番リスト

表示件数
  • 1
    • 型番
    SNMG090304-TM-T9215
    SNMG090304-TM-T9225
    SNMG090304-TM-T9235
    SNMG090308-TM-T9215
    SNMG090308-TM-T9225
    SNMG090308-TM-T9235
    SNMG120404-TM-AH120
    SNMG120404-TM-AH6225
    SNMG120404-TM-AH8015
    SNMG120404-TM-T6215
    SNMG120404-TM-T9115
    SNMG120404-TM-T9125
    SNMG120404-TM-T9215
    SNMG120404-TM-T9225
    SNMG120408-TM-AH120
    SNMG120408-TM-AH6225
    SNMG120408-TM-AH8015
    SNMG120408-TM-T6215
    SNMG120408-TM-T9205
    SNMG120408-TM-T9215
    SNMG120408-TM-T9225
    SNMG120408-TM-T9235
    SNMG120412-TM-AH120
    SNMG120412-TM-AH6225
    SNMG120412-TM-AH8015
    SNMG120412-TM-T6215
    SNMG120412-TM-T9115
    SNMG120412-TM-T9205
    SNMG120412-TM-T9215
    SNMG120412-TM-T9225
    SNMG120412-TM-T9235
    SNMG120416-TM-AH6225
    SNMG120416-TM-AH8015
    SNMG120416-TM-T6215
    SNMG120416-TM-T9115
    SNMG120416-TM-T9125
    SNMG120416-TM-T9215
    SNMG120416-TM-T9225
    SNMG120416-TM-T9235
    SNMG150608-TM-T9215
    SNMG150612-TM-AH120
    SNMG150612-TM-T9215
    SNMG190608-TM-T9215
    SNMG190612-TM-AH120
    SNMG190612-TM-T9215

    被削材

    用途

    コーナーR（ノーズR）

    (mm)

    材種（母材）

    勝手

    コーティング

    被削材状態

    切れ刃長

    厚さ

    溝・穴

    精度

    ワイパー刃

    CAM・工具管理ソフト用データ

    利用可能コーナー数

    材種記号

    ブレーカ記号

    CADデータ有無

    (2D/3D)

    すくい角

    (°)

    		RoHS?最小発注数量
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    中切削
    0.4
    超硬
    なし
    CVDコーティング
    連続
    09
    03（3.18）
    G（穴あり）
    M
    なし
    -
    8
    T9215
    TM
    2D/3D
    6
    -
    10個
    P（鋼）[○]
    中切削
    0.4
    超硬
    なし
    CVDコーティング
    軽断続
    09
    03（3.18）
    G（穴あり）
    M
    なし
    -
    8
    T9225
    TM
    -
    6
    -
    10個
    P（鋼）[○]
    中切削
    0.4
    超硬
    なし
    CVDコーティング
    断続
    09
    03（3.18）
    G（穴あり）
    M
    なし
    -
    8
    T9235
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    中切削
    0.8
    超硬
    なし
    CVDコーティング
    連続
    09
    03（3.18）
    G（穴あり）
    M
    なし
    -
    8
    T9215
    TM
    2D/3D
    6
    -
    10個
    P（鋼）[○]
    中切削
    0.8
    超硬
    なし
    CVDコーティング
    軽断続
    09
    03（3.18）
    G（穴あり）
    M
    なし
    -
    8
    T9225
    TM
    -
    6
    -
    10個
    P（鋼）[○]
    中切削
    0.8
    超硬
    なし
    CVDコーティング
    断続
    09
    03（3.18）
    G（穴あり）
    M
    なし
    -
    8
    T9235
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    中切削
    0.4
    超硬
    なし
    PVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    zoller
    8
    AH120
    TM
    2D/3D
    6
    10
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    中切削
    0.4
    超硬
    なし
    PVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    AH6225
    TM
    -
    6
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    中切削
    0.4
    超硬
    なし
    PVDコーティング
    軽断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    AH8015
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    中切削
    0.4
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T6215
    TM
    -
    6
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    中切削
    0.4
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9115
    TM
    2D
    6
    -
    10個
    P（鋼）[○]
    中切削
    0.4
    超硬
    なし
    CVDコーティング
    軽断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9125
    TM
    2D
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    中切削
    0.4
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9215
    TM
    2D/3D
    6
    -
    10個
    P（鋼）[○]
    中切削
    0.4
    超硬
    なし
    CVDコーティング
    軽断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9225
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    中切削
    0.8
    超硬
    なし
    PVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    zoller
    8
    AH120
    TM
    2D/3D
    6
    10
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    中切削
    0.8
    超硬
    なし
    PVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    AH6225
    TM
    -
    6
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    中切削
    0.8
    超硬
    なし
    PVDコーティング
    軽断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    AH8015
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    中切削
    0.8
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T6215
    TM
    -
    6
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    中切削
    0.8
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9205
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    中切削
    0.8
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9215
    TM
    2D/3D
    6
    -
    10個
    P（鋼）[○]
    中切削
    0.8
    超硬
    なし
    CVDコーティング
    軽断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9225
    TM
    -
    6
    -
    10個
    P（鋼）[○]
    中切削
    0.8
    超硬
    なし
    CVDコーティング
    断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9235
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    中切削
    1.2
    超硬
    なし
    PVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    zoller
    8
    AH120
    TM
    2D/3D
    6
    10
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    中切削
    1.2
    超硬
    なし
    PVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    AH6225
    TM
    -
    6
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    中切削
    1.2
    超硬
    なし
    PVDコーティング
    軽断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    AH8015
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    中切削
    1.2
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T6215
    TM
    -
    6
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    中切削
    1.2
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9115
    TM
    2D
    6
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    中切削
    1.2
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9205
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    中切削
    1.2
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9215
    TM
    2D/3D
    6
    -
    10個
    P（鋼）[○]
    中切削
    1.2
    超硬
    なし
    CVDコーティング
    軽断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9225
    TM
    -
    6
    -
    10個
    P（鋼）[○]
    中切削
    1.2
    超硬
    なし
    CVDコーティング
    断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9235
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    中切削
    1.6
    超硬
    なし
    PVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    AH6225
    TM
    -
    6
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    中切削
    1.6
    超硬
    なし
    PVDコーティング
    軽断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    AH8015
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    中切削
    1.6
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T6215
    TM
    -
    6
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    中切削
    1.6
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9115
    TM
    2D
    6
    -
    10個
    P（鋼）[○]
    中切削
    1.6
    超硬
    なし
    CVDコーティング
    軽断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9125
    TM
    2D
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    中切削
    1.6
    超硬
    なし
    CVDコーティング
    連続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9215
    TM
    2D/3D
    6
    -
    10個
    P（鋼）[○]
    中切削
    1.6
    超硬
    なし
    CVDコーティング
    軽断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9225
    TM
    -
    6
    -
    10個
    P（鋼）[○]
    中切削
    1.6
    超硬
    なし
    CVDコーティング
    断続
    12
    04（4.76）
    G（穴あり）
    M
    なし
    -
    8
    T9235
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    中切削
    0.8
    超硬
    なし
    CVDコーティング
    連続
    15
    06（6.35）
    G（穴あり）
    M
    なし
    -
    8
    T9215
    TM
    2D/3D
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    中切削
    1.2
    超硬
    なし
    PVDコーティング
    連続
    15
    06（6.35）
    G（穴あり）
    M
    なし
    -
    8
    AH120
    TM
    2D/3D
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    中切削
    1.2
    超硬
    なし
    CVDコーティング
    連続
    15
    06（6.35）
    G（穴あり）
    M
    なし
    -
    8
    T9215
    TM
    2D/3D
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    中切削
    0.8
    超硬
    なし
    CVDコーティング
    連続
    19
    06（6.35）
    G（穴あり）
    M
    なし
    -
    8
    T9215
    TM
    -
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    中切削
    1.2
    超硬
    なし
    PVDコーティング
    連続
    19
    06（6.35）
    G（穴あり）
    M
    なし
    -
    8
    AH120
    TM
    2D/3D
    6
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    中切削
    1.2
    超硬
    なし
    CVDコーティング
    連続
    19
    06（6.35）
    G（穴あり）
    M
    なし
    -
    8
    T9215
    TM
    -
    6
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    760円
    ( 836円 )
    1日目
    760円
    ( 836円 )
    1日目
    780円
    ( 858円 )
    1日目
    760円
    ( 836円 )
    1日目
    760円
    ( 836円 )
    1日目
    780円
    ( 858円 )
    1日目
    920円
    ( 1,012円 )
    在庫品1日目当日出荷可能
    1,020円
    ( 1,122円 )
    1日目
    1,020円
    ( 1,122円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    781円
    ( 859円 )
    在庫品1日目当日出荷可能
    781円
    ( 859円 )
    在庫品1日目当日出荷可能
    910円
    ( 1,001円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    920円
    ( 1,012円 )
    1日目
    1,020円
    ( 1,122円 )
    1日目
    1,020円
    ( 1,122円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    940円
    ( 1,034円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    940円
    ( 1,034円 )
    1日目
    920円
    ( 1,012円 )
    1日目
    1,020円
    ( 1,122円 )
    1日目
    1,020円
    ( 1,122円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    781円
    ( 859円 )
    在庫品1日目当日出荷可能
    940円
    ( 1,034円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    940円
    ( 1,034円 )
    1日目
    1,020円
    ( 1,122円 )
    1日目
    1,020円
    ( 1,122円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    781円
    ( 859円 )
    在庫品1日目当日出荷可能
    781円
    ( 859円 )
    在庫品1日目当日出荷可能
    910円
    ( 1,001円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    940円
    ( 1,034円 )
    1日目
    1,720円
    ( 1,892円 )
    1日目
    1,730円
    ( 1,903円 )
    1日目
    1,720円
    ( 1,892円 )
    1日目
    2,170円
    ( 2,387円 )
    1日目
    2,190円
    ( 2,409円 )
    1日目
    2,170円
    ( 2,387円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    M級のブレーカ付き正方形インサート。
    【仕様】
    ・ブレーカ記号：TM
    ・形状：90°正方形穴つき
    ・すくい角：6°
    【材種特長】
    ・『T9225』中～荒加工における第一推奨材種、優れた耐欠損性を有する
    ・『T9215』耐摩耗性と耐チッピング性のバランスに優れる、鋼加工における第一推奨材種、広範囲な加工に適用可能な高汎用材種
    ・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計、耐熱合金の汎用加工における第一推奨材種、ねじ切り加工用第一推奨材種
    ・『AH6225』ステンレス鋼加工第一推奨材種、あらゆる加工形態に適用可能な高汎用性材種
    【用途】
    ・中切削用

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    タンガロイ・SNMG-TM・四角形・ネガ・穴有・旋削チップ
    タンガロイ・SNMG・四角形・ネガ・穴有・旋削チップ
    タンガロイ・TNMG-TM・三角形・ネガ・穴有・旋削チップ
    タンガロイ・CNMG-TM・80°ひし形・ネガ・穴有・旋削チップ
    タンガロイ・DNMG-TM・55°ひし形・ネガ・穴有・旋削チップ
    タンガロイ・WNMG-TM・六角形・ネガ・穴有・旋削チップ
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格760円-630円 -472円 -472円 -731円 -750円 -
    通常出荷日在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜1日目
    形状S（四角形）S（四角形）T（三角形）C（80°ひし形）D（55°ひし形）W（六角形）
    逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）
    よく一緒に購入される商品

    外径用チップ・内径用チップカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    ツール用品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
