タンガロイ・TPGW・三角形・ポジ・穴有・旋削チップ
- 通常単価(税別)
- 780円～1,810円
- 税込単価
- 858円～1,991円
60°三角形穴つきのインサート。【仕様】・ポジ：11°・ブレーカ無し・設定材種...
詳細情報を確認する未確定：候補が11型番あります。
商品情報
外形図
推奨切削条件
推奨切削条件表
材種 : NS9530
| ISO | 材種 | 材種記号 | 材料条件 | 推奨切削速度（Vc） |
|---|---|---|---|---|
| P | 1 | 炭素鋼、鋳鋼、快削鋼 <0.25%C | 焼なまし :125 | 230-380 m/min |
| P | 2 | 炭素鋼、鋳鋼、快削鋼 >=0.25%C | 焼なまし :190 | 200-330 m/min |
| P | 3 | 炭素鋼、鋳鋼、快削鋼 <0.55%C | 焼き入れ、焼き戻し :250 | 160-300 m/min |
| P | 4 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼なまし :220 | 190-320 m/min |
| P | 5 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼き入れ、焼き戻し :300 | 140-280 m/min |
| P | 6 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼なまし :200 | 160-300 m/min |
| P | 7 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :275 | 150-280 m/min |
| P | 8 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :300 | 140-230 m/min |
| P | 9 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :350 | 130-200 m/min |
| P | 10 | 高合金鋼、鋳鋼、工具鋼 | 焼なまし :200 | 160-280 m/min |
| P | 11 | 高合金鋼、鋳鋼、工具鋼 | 焼き入れ、焼き戻し :325 | 130-200 m/min |
| N | 21 | アルミニウム鍛造合金 | 非硬化 : 60 | 1000-2500 m/min |
| N | 22 | アルミニウム鍛造合金 | 硬化 :100 | 300-1000 m/min |
| N | 23 | アルミニウム鋳造合金 <12% Si | 非硬化 : 75 | 300-1000 m/min |
| N | 24 | アルミニウム鋳造合金 | 硬化 : 90 | 200-600 m/min |
| N | 26 | 銅合金 >1% pb | 快削 :110 | 250-600 m/min |
| N | 27 | 銅合金 | 真ちゅう : 90 | 180-400 m/min |
| N | 28 | 銅合金 | 電気銅 :100 | 150-300 m/min |
| S | 31 | 耐熱合金（Fe基） | 焼なまし :200 | 35-45 m/min |
| S | 32 | 耐熱合金（Fe基） | 硬化 :280 | 25-35 m/min |
| S | 33 | 耐熱合金（Ni又はCo基） | 焼なまし :250 | 25-30 m/min |
| S | 34 | 耐熱合金（Ni又はCo基） | 硬化 :350 | 15-25 m/min |
| S | 35 | 耐熱合金（Ni又はCo基） | 鋳造 :320 | 20-30 m/min |
| S | 36 | チタン | 純 :310 | 80-160 m/min |
| S | 37 | チタン合金 | アルファ+ベ-タ合金 硬化 :310 | 40-50 m/min |
適用被削材
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
780円 ( 858円 ) | 1日目 |
790円 ( 869円 ) | 1日目 |
790円 ( 869円 ) | 1日目 |
1,810円 ( 1,991円 ) | 1日目 |
1,390円 ( 1,529円 ) | 1日目 |
1,390円 ( 1,529円 ) | 1日目 |
790円 ( 869円 ) | 1日目 |
1,010円 ( 1,111円 ) | 1日目 |
790円 ( 869円 ) | 3日目 |
940円 ( 1,034円 ) | 1日目 |
1,060円 ( 1,166円 ) | 1日目 |
詳細情報
基本情報
60°三角形穴つきのインサート。
【仕様】
・ポジ：11°
・ブレーカ無し
・設定材種：TH10等
【材種特長】
・『NS9530』鋼の仕上げから中切削に最適、高い欠損性を誇る材種
【用途】
・『TH10』の被削材：鋼、ステンレス鋼、鋳鉄、非鉄金属
・『GH110』の被削材：鋼、ステンレス鋼、鋳鉄、耐熱合金、チタン合金
・『NS9530』の被削材：鋼、ステンレス鋼、鋳鉄
・外径、内径用
・仕上げ～中切削用
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

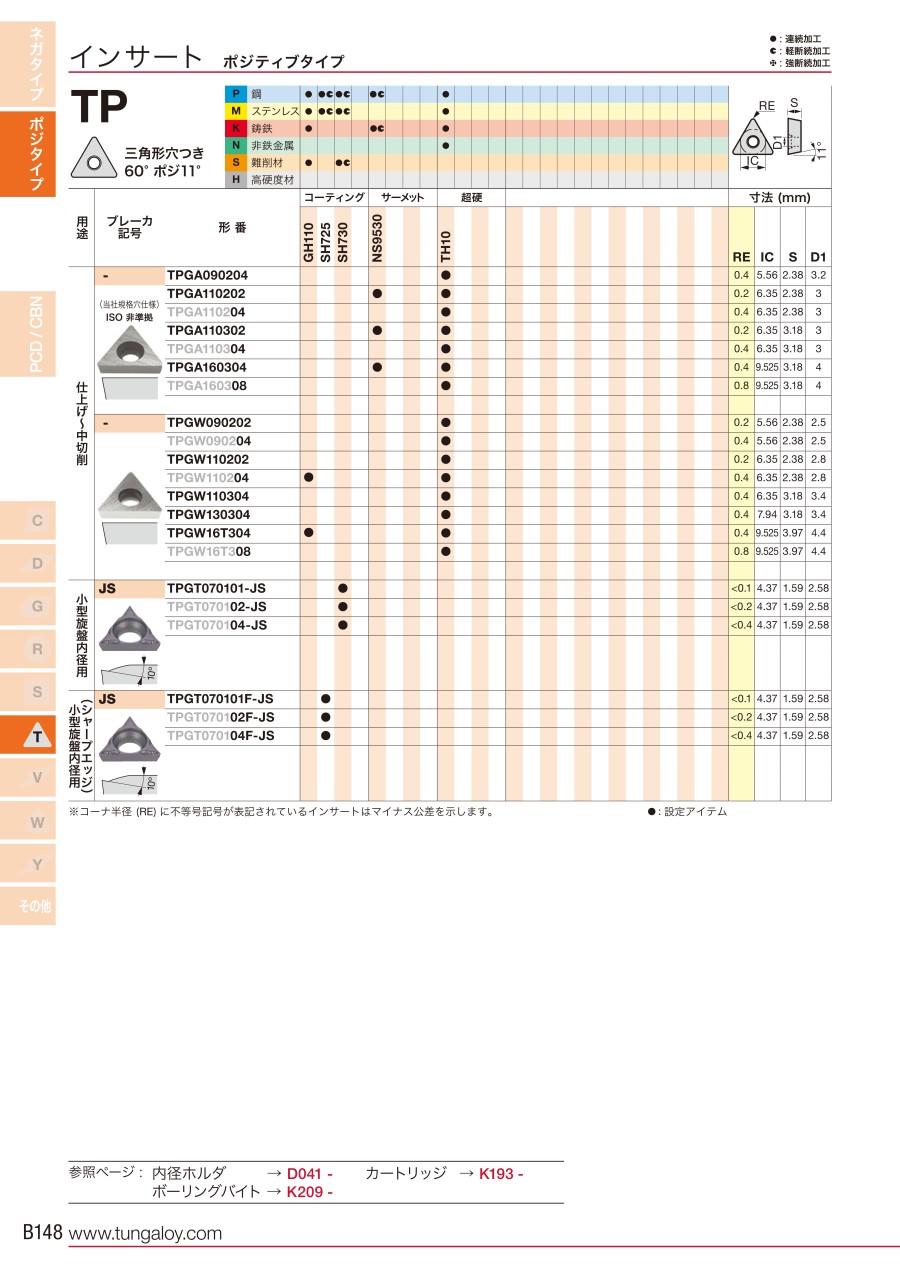

カタログ
