タンガロイ

タンガロイ・SCMT-24・四角形・ポジ・穴有・旋削チップ

カタログ |

通常単価(税別): 560円～1,400円

税込単価: 616円～1,540円

90°正方形穴つきのインサート。【仕様】・すくい角：6°・24形ブレーカ付き・...

形状
S（四角形）
用途
中切削
逃げ角
ポジ7°（C）
勝手
なし
溝・穴
T（穴あり）
精度
M
ワイパー刃
なし
利用可能コーナー数
4
ブレーカ記号
24
すくい角 (°)
6

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報

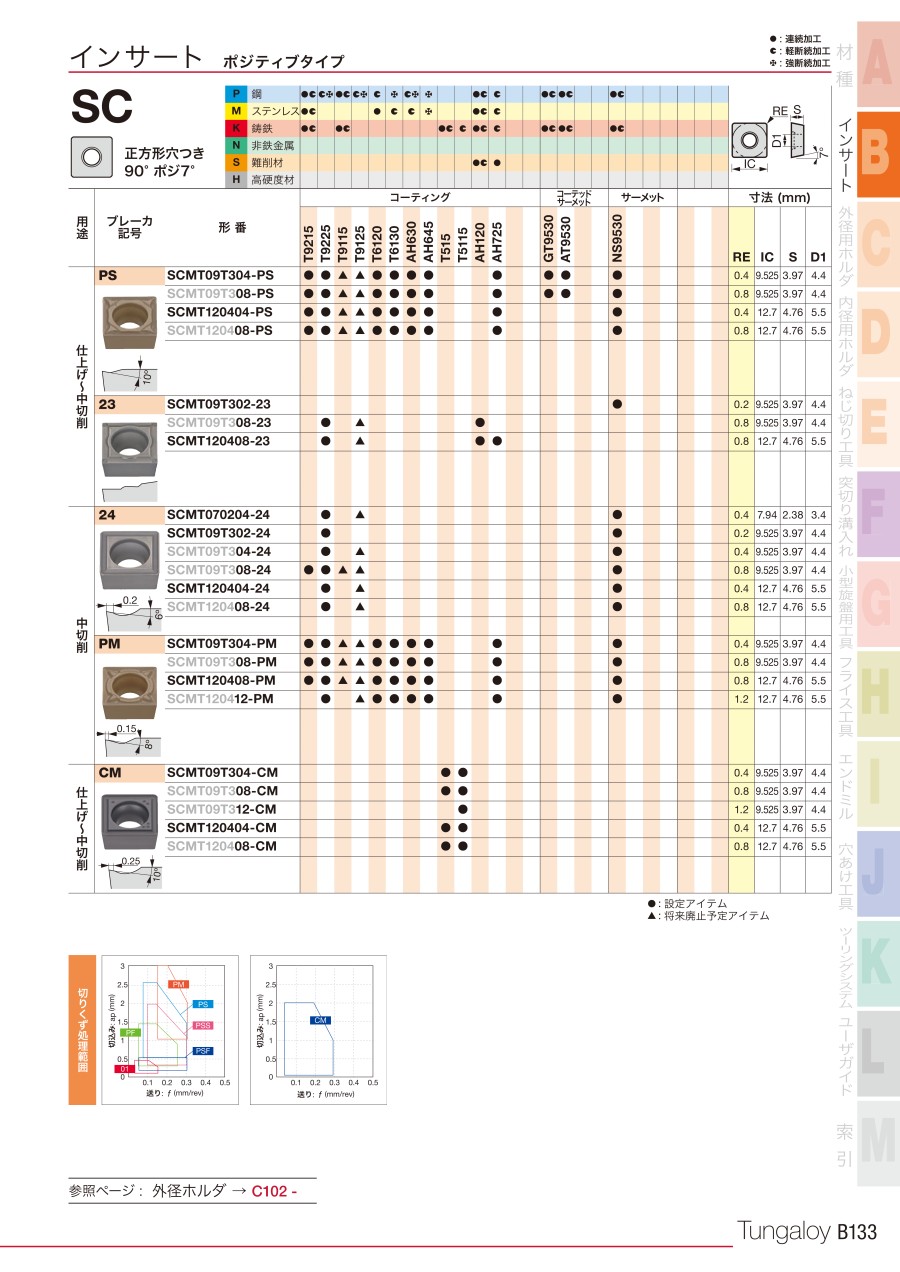

カタログ

商品情報

製品特長・仕様

T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します

新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ

優れた耐クレータ摩耗性

耐摩耗性強化Al₂O₃被膜

優れた耐逃げ面摩耗性

T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！

新被膜処理技術による優れた耐欠損性

タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。

新技術による効果

新表面処理技術により、インサートの工具寿命を延長

外形図

中切削／24

推奨切削条件

適用被削材

選定サポート情報

切りくず処理範囲

切削領域

用途	材種	母材			コーティング層
用途	材種	比重	硬さ（HRA）	抗折力（GPa）	主構成	厚さ（μm）
P	T9205	14.2	91.5	2.4	微細等方柱状結晶 Ti 系化合物+ Al₂O₃	18
	T9215	14.0	90.5	2.6	微細等方柱状結晶 Ti 系化合物+ Al₂O₃	18
	T9225	13.8	89.8	2.7	微細等方柱状結晶 Ti 系化合物+ Al₂O₃	18
	T9235	13.6	89.0	2.7	微細等方柱状結晶 Ti 系化合物+ Al₂O₃	18

型番リスト

表示件数

型番

被削材

コーナーR（ノーズR）

(mm)

材種（母材）

コーティング

被削材状態

切れ刃長

厚さ

材種記号

CADデータ有無

(2D/3D)

最小発注数量

P（鋼）[○] / K（鋳鉄）[○]	0.2	サーメット	ノンコート	連続	09	T3（3.97）	NS9530	2D/3D	10個
P（鋼）[○] / K（鋳鉄）[○]	0.4	サーメット	ノンコート	連続	09	T3（3.97）	NS9530	2D/3D	10個
P（鋼）[○]	0.4	超硬	CVDコーティング	軽断続	09	T3（3.97）	T9225	-	10個
P（鋼）[○] / K（鋳鉄）[○]	0.8	サーメット	ノンコート	連続	09	T3（3.97）	NS9530	2D/3D	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	0.8	超硬	CVDコーティング	連続	09	T3（3.97）	T9215	-	10個
P（鋼）[○]	0.8	超硬	CVDコーティング	軽断続	09	T3（3.97）	T9225	-	10個
P（鋼）[○] / K（鋳鉄）[○]	0.4	サーメット	ノンコート	連続	07	02（2.38）	NS9530	2D/3D	10個
P（鋼）[○]	0.4	超硬	CVDコーティング	軽断続	07	02（2.38）	T9225	-	10個
P（鋼）[○] / K（鋳鉄）[○]	0.4	サーメット	ノンコート	連続	12	04（4.76）	NS9530	2D/3D	10個
P（鋼）[○]	0.4	超硬	CVDコーティング	軽断続	12	04（4.76）	T9225	-	10個
P（鋼）[○] / K（鋳鉄）[○]	0.8	サーメット	ノンコート	連続	12	04（4.76）	NS9530	2D/3D	10個
P（鋼）[○]	0.8	超硬	CVDコーティング	軽断続	12	04（4.76）	T9225	-	10個

通常単価(税別) (税込単価)	通常出荷日

720円 ( 792円 )	1日目
720円 ( 792円 )	1日目
920円 ( 1,012円 )	1日目
720円 ( 792円 )	1日目
880円 ( 968円 )	1日目
920円 ( 1,012円 )	1日目
560円 ( 616円 )	1日目
720円 ( 792円 )	1日目
1,060円 ( 1,166円 )	1日目
1,400円 ( 1,540円 )	1日目
1,060円 ( 1,166円 )	1日目
1,400円 ( 1,540円 )	1日目

詳細情報

基本情報

基本情報

90°正方形穴つきのインサート。
【仕様】
・すくい角：6°
・24形ブレーカ付き
・設定材種：T9200シリーズ、NS9530
【材種特長】
・『T9215』鋼旋削加工において倍速切削を可能にする次世代CVD材種
【用途】
・『T9215』の被削材：鋼、ステンレス鋼、鋳鉄
・『T9225』の被削材：鋼
・『NS9530』の被削材：鋼、鋳鉄
・中切削用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
三菱マテリアル・CNMG-LP・80°ひし形・ネガ・穴有・旋削チップ
タンガロイ
タンガロイ・DPMT-PS・55°ひし形・ポジ・穴有・旋削チップ
タンガロイ
タンガロイ・DXGU-JS・55°ひし形・ポジ・穴有・旋削チップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
