タンガロイ

タンガロイ・RNMG-61・円形・ネガ・穴有・旋削チップ

カタログ |

通常単価(税別): 810円～5,100円

税込単価: 891円～5,610円

【仕様】・ブレーカ記号：61・形状：円形・すくい角：15°【材種特長】・『T9...

形状
R（円形）
用途
粗切削
材種（母材）
超硬
逃げ角
ネガ0°（N）
勝手
なし
溝・穴
G（穴あり）
精度
M
ワイパー刃
なし
利用可能コーナー数
9以上
ブレーカ記号
61
すくい角 (°)
15

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します

新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ

優れた耐クレータ摩耗性

耐摩耗性強化Al₂O₃被膜

優れた耐逃げ面摩耗性

T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！

新被膜処理技術による優れた耐欠損性

タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。

新技術による効果

新表面処理技術により、インサートの工具寿命を延長

外形図

重切削／61

推奨切削条件

適用被削材

選定サポート情報

切りくず処理範囲

切削領域

用途	材種	母材			コーティング層
用途	材種	比重	硬さ（HRA）	抗折力（GPa）	主構成	厚さ（μm）
P	T9205	14.2	91.5	2.4	微細等方柱状結晶 Ti 系化合物+ Al₂O₃	18
	T9215	14.0	90.5	2.6	微細等方柱状結晶 Ti 系化合物+ Al₂O₃	18
	T9225	13.8	89.8	2.7	微細等方柱状結晶 Ti 系化合物+ Al₂O₃	18
	T9235	13.6	89.0	2.7	微細等方柱状結晶 Ti 系化合物+ Al₂O₃	18

型番リスト

表示件数

型番

被削材

コーティング

被削材状態

切れ刃長

厚さ

材種記号

CADデータ有無

(2D/3D)

最小発注数量

P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	CVDコーティング	連続	09	03（3.18）	T9215	-	10個
P（鋼）[○]	CVDコーティング	軽断続	09	03（3.18）	T9225	-	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	PVDコーティング	連続	12	04（4.76）	AH120	2D/3D	10個
P（鋼）[○] / K（鋳鉄）[○]	CVDコーティング	連続	12	04（4.76）	T9205	-	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	CVDコーティング	連続	12	04（4.76）	T9215	2D/3D	10個
P（鋼）[○]	CVDコーティング	軽断続	12	04（4.76）	T9225	-	10個
P（鋼）[○]	CVDコーティング	断続	12	04（4.76）	T9235	-	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]	ノンコート	連続	12	04（4.76）	TH10	2D	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	CVDコーティング	連続	15	06（6.35）	T9215	-	10個
P（鋼）[○]	CVDコーティング	軽断続	15	06（6.35）	T9225	-	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	CVDコーティング	連続	19	06（6.35）	T9215	-	10個
P（鋼）[○]	CVDコーティング	軽断続	19	06（6.35）	T9225	-	10個
P（鋼）[○]	CVDコーティング	断続	19	06（6.35）	T9235	-	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	CVDコーティング	連続	25	09（9.52）	T9215	2D/3D	10個
P（鋼）[○]	CVDコーティング	軽断続	25	09（9.52）	T9225	-	10個

通常単価(税別) (税込単価)	通常出荷日

810円 ( 891円 )	1日目
840円 ( 924円 )	1日目
1,280円 ( 1,408円 )	1日目
1,310円 ( 1,441円 )	1日目
1,270円 ( 1,397円 )	1日目
1,310円 ( 1,441円 )	1日目
1,310円 ( 1,441円 )	1日目
990円 ( 1,089円 )	1日目
1,840円 ( 2,024円 )	1日目
1,900円 ( 2,090円 )	1日目
2,220円 ( 2,442円 )	1日目
2,300円 ( 2,530円 )	1日目
2,300円 ( 2,530円 )	1日目
4,930円 ( 5,423円 )	1日目
5,100円 ( 5,610円 )	1日目

詳細情報

基本情報

基本情報

【仕様】
・ブレーカ記号：61
・形状：円形
・すくい角：15°
【材種特長】
・『T9215』鋼旋削加工において倍速切削を可能にする次世代CVD材種
【用途】
・重切削用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

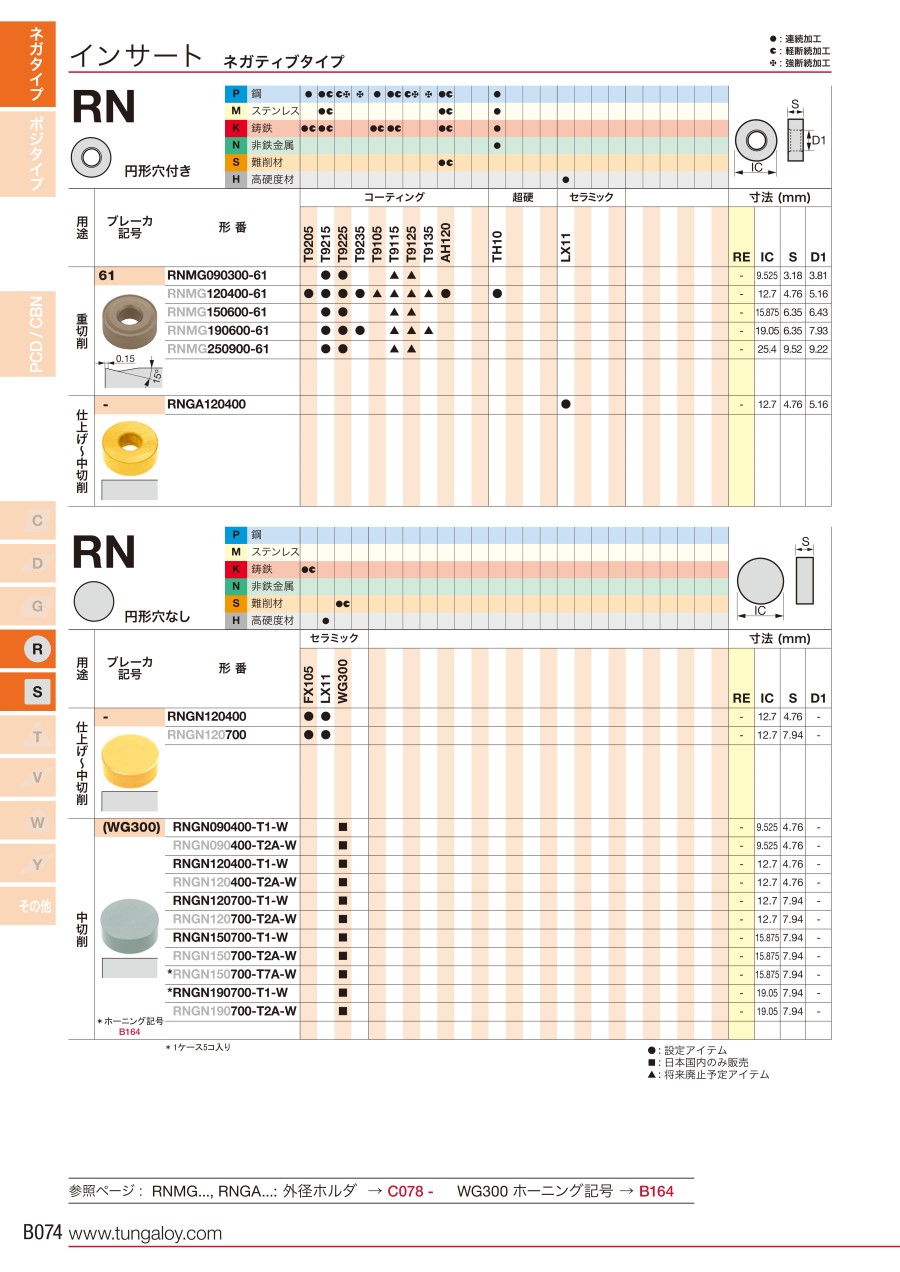

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
