タンガロイ・JCTER/L用・溝入れ用チップ・突っ切り用チップ
- 通常単価(税別)
- 870円～7,520円
- 税込単価
- 957円～8,272円
溝入れ、横送り、突切り、ぬすみ、倣い加工用インサート。【特長】・種々のインサー...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 最新版のメーカーカタログにつきましてはカタログタブの「最新版_商品TOP2」をご参照願います。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
商品情報
製品特長・仕様
製品の基本仕様・特長
DGM形（2コーナ）、SGM形（1コーナ）
- 突切り・溝入れ用第一選択
- スムーズな切りくず排出性
- 耐欠損性に優れた刃先形状
- 中心残りを抑制する勝手付きインサートも設定
- CW=2-8mm
送りの目安
DGS形（2コーナ）、SGS形（1コーナ）
- 低抵抗、切れ味優先
- ユニークなランド形状と独特のブレーカ形状を持つ
- 中心残りを抑制する勝手付きインサートも設定
- CW=1.4-6mm
送りの目安
DGE形（2コーナ）
- 高精度浅溝用
- 優れた切りくず処理性能
- CW=1-2.15mm
送りの目安
DTX形（2コーナ）
- 多機能タイプ
- 低抵抗と刃先強度を両立
- 外・内径、端面の溝入れまでこなす多機能インサート
- CW=3-6mm
使用の目安
送りの目安
DTR形（2コーナ）
- フルRタイプ
- 優れた切りくず処理性能
- 型押し&研削級インサートを設定
- CW=3-8mm
使用の目安
DTIU形（2コーナ）
- フルRタイプ
- 優れた切りくず処理性能
- ぬすみ加工用
- CW=3-6mm
使用の目安
DTA形（2コーナ）
- フルRタイプ
- 優れた切りくず処理性能
- アルミホイールの倣い加工用インサート
- 研削級インサート
- CW=6-8mm
使用の目安
最新材種を標準設定
AH7025
T9200 SERIES
DTI 形 （2 コーナ）
内径用
突起タイプのチップブレーカで切りくずを拘束、折断研削級 & 型押しインサートを設定
CW = 3 - 8 mm
DTF 形（2 コーナ）
端面用
突起タイプのブレーカで切りくずを拘束、折断
CW = 3 - 4 mm
性能・試験情報
切削性能
- 溝入れ加工用第一推奨材種
- 新材種AH7025：世界初のコーティング技術で信頼性を大幅向上
溝入れ加工での寿命比較
AH7025：加工数60個
従来品：加工数30個
従来品に比べ、2倍の加工長でもコーティング剥離が無く、安定している。⇒密着性に優れた高Al含有積層膜と、靱性の高い専用超硬母材との組合せで、安定した高能率加工を実現
- インサート：DTE3-040 AH7025
- 切削速度：Vc=150m/min
- 送り：f=0.17mm/rev
- 溝深さ：17mm
- 加工形態：外径溝入れ
- 切削油：湿式
外形図
DTI
DTF
本図は右勝手（R） を示す。

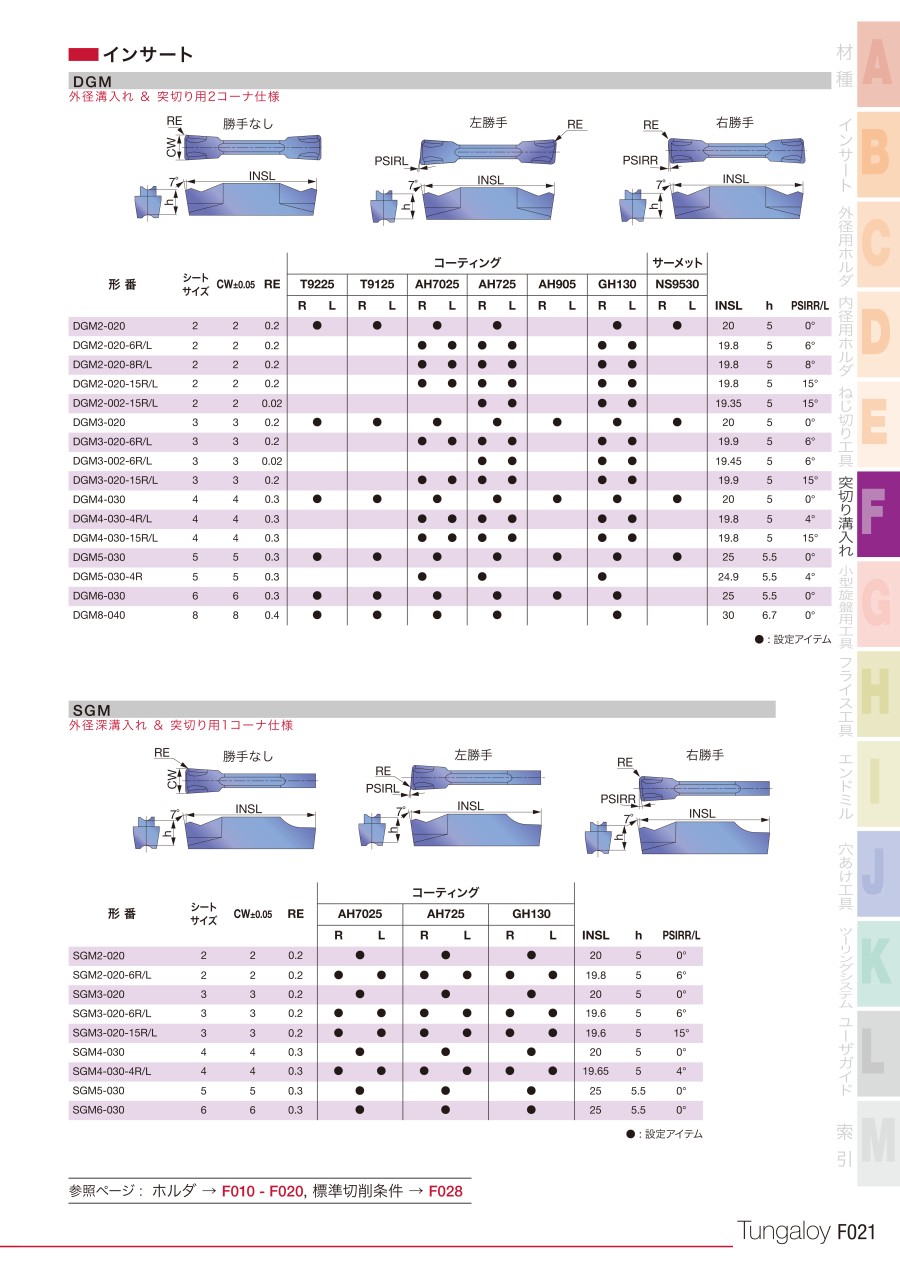

DGM／外径溝入れ&突切り用2コーナ仕様
勝手なし
左勝手
右勝手
SGM／外径深溝入れ&突切り用1コーナ仕様
勝手なし
左勝手
右勝手
DGS／外径溝入れ&突切り用2コーナ仕様
勝手なし
左勝手
右勝手
SGS／外径深溝入れ&突切り用1コーナ仕様
勝手なし
左勝手
右勝手
DGE／外径溝入れ用（高精度加工用）
DTA／アルミホイール加工用（高精度加工用）
DTIU／倣い&ぬすみ用（高精度加工用）
DTR／倣い&ぬすみ用（高精度加工用）
DTR／倣い&ぬすみ用
DTX／外径・内径、端面溝入れ&横送り用
使用方法・使用事例
使用事例
| 加工部品名 | ギアハウジング | |
|---|---|---|
| ホルダ | CTER2525-3T09 | |
| インサート | DTX3-030 | |
| 材種 | AH725 | |
| 被削材 | SCM420 | |
 | ||
| 切削条件 | 溝幅 : CW （mm） | 3 |
| 切削速度 : Vc （m/min） | 120 | |
| 送り : f （mm/rev） | 0.15 | |
| 溝深さ : CDX （mm） | 7 | |
| 加工形態 | 溝入れ | |
| 切削油 | 水溶性切削油 | |
| 結果 |  チッピングが問題だった他社品に対し、TungCut は切削速度と送りを上げて生産性を向上。 | |
| 加工部品名 | 自動車部品 | 機械部品 | |
|---|---|---|---|
| ホルダ | CTER1616-2T08 | CTER2525-4T10 | |
| インサート | DGM2-020 | DGM4-030 | |
| 材種 | AH725 | AH725 | |
| 被削材 | SCr440 | SCr440 | |
 |  | ||
| 切削条件 | 溝幅 : CW （mm） | 2 | 4 |
| 切削速度 : Vc （m/min） | 94 | 150 | |
| 送り : f （mm/rev） | 0.08 | 0.10 | |
| 溝深さ : CDX （mm） | - | 6 | |
| 加工形態 | 突切り加工 | 溝入れ | |
| 切削油 | 水溶性切削油 | 水溶性切削油 | |
| 結果 |  TungCut は、他社品に比べ優れた耐摩耗性を示し、寿命1.5 倍を実現。 |  TungCut は切りくず処理が安定。他社品の2 倍の寿命を実現。 | |
推奨切削条件
推奨切削条件表
適用被削材
選定サポート情報
JCTER／L（自動盤用外径溝入れ、突切りバイト）
本図は右勝手（R）を示す。
インサート：
シートサイズ 1=DGS1.4
シートサイズ 2、3=DGM、SGM、DGS、SGS、DGE、DTE、DGG、DGL
| 形番 | CW | シートサイズ | CUTDIA | H | B | LF | LH | HF | WF（1） | HBH | トルク* |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JCTER／L1010X1.4T10 | 1.4 | 1 | 20 | 10 | 10 | 120 | 18 | 10 | 10.2 | - | 3 |
| JCTER1010-1.4T10 | 1.4 | 1 | 20 | 10 | 10 | 125 | 18 | 10 | 10.2 | - | 3 |
| JCTER／L1212F1.4T12 | 1.4 | 1 | 24 | 12 | 12 | 85 | 19.5 | 12 | 12.2 | - | 3 |
| JCTER／L1212X1.4T12 | 1.4 | 1 | 24 | 12 | 12 | 120 | 19.5 | 12 | 12.2 | - | 3 |
| JCTER1212-1.4T12 | 1.4 | 1 | 24 | 12 | 12 | 125 | 19.5 | 12 | 12.2 | - | 3 |
| JCTER／L1414-1.4T12 | 1.4 | 1 | 24 | 14 | 14 | 125 | 19.5 | 14 | 14.2 | - | 3 |
| JCTER／L1616X1.4T16 | 1.4 | 1 | 32 | 16 | 16 | 120 | 24 | 16 | 16.2 | - | 3 |
| JCTER／L1010X2T10 | 2 | 2 | 20 | 10 | 10 | 120 | 19 | 10 | 10.1 | 2 | 3 |
| JCTER／L1212F2T12 | 2 | 2 | 24 | 12 | 12 | 85 | 19 | 12 | 12.1 | 2 | 3 |
| JCTER／L1212X2T12 | 2 | 2 | 24 | 12 | 12 | 120 | 19 | 12 | 12.1 | 2 | 3 |
| JCTER／L1414-2T12 | 2 | 2 | 24 | 14 | 14 | 125 | 19 | 14 | 14.1 | - | 3 |
| JCTER／L1616X2T16 | 2 | 2 | 32 | 16 | 16 | 120 | 24 | 16 | 16.1 | - | 3 |
| JCTER／L1212F3T12 | 3 | 3 | 24 | 12 | 12 | 85 | 19 | 12 | 12.3 | 2 | 3 |
| JCTER／L1212X3T12 | 3 | 3 | 24 | 12 | 12 | 120 | 19 | 12 | 12.3 | 2 | 3 |
| JCTER／L1616X3T16 | 3 | 3 | 32 | 16 | 16 | 120 | 24 | 16 | 16.3 | - | 3 |
| JCTER／L2020H3T16 | 3 | 3 | 32 | 20 | 20 | 100 | 24 | 20 | 20.3 | - | 3 |
（1）上記中の"WF"値は同表の溝幅"CW"インサートを取り付けた際の寸法です。
CUTDIA：最大突切り径
*トルク：推奨締付けトルク（N・m）
部品
材種
| 材種 | 母材 | コーティング層 | 特長 | ||
|---|---|---|---|---|---|
| 比重 | 硬さ | 主構成 | 厚さ（μm） | ||
| AH7025 | 14.4 | 91.3 HRA | （AI,Ti）N | 3.5 | 多くの被削材に対応できる汎用第一推奨材種 極めて優れた耐摩耗性と高い靭性 |
| AH725 | 14.4 | 91.5 HRA | （Ti,AI）N | 2 | 耐摩耗性と耐欠損性のバランスに優れた材種 |
| T515 | 14.8 | 91.5 HRA | TiCN + Al2O3 | 16 | 高速加工でも優れた耐摩耗性を実現 鋳鉄の荒加工における第一推奨材種 |
| T9225 | 13.8 | 89.8 HRA | 微細等方柱状結晶 Ti系化合物+Al2O3 | 18 | 高速加工において、優れた耐摩耗性を発揮 耐チッピング性が飛躍的に向上 |
| T9125 | 13.7 | 90.0 HRA | TiCN + Al2O3 | 16 | 耐チッピング性を飛躍的に向上させ、寿命の安定化に優れる |
| NS9530 | 6.8 | 91.7 HRA | - | - | 驚異的な耐欠損性と優れた耐摩耗性を兼ね備えた汎用材種 |
| GH130 | 14.1 | 89.5 HRA | TiCNO | 3 | 高靭性で耐欠損性に優れた、断続、荒加工用 |
| AH905 | 15.0 | 93.0 HRA | （AI,Ti）N | 1.5 | 特殊専用コーティング膜により、刃先の耐凝着性および耐摩耗性を向上 |
| TH10 | 14.7 | 92.0 HRA | - | - | 優れた耐摩耗性と靭性を兼ね備えた超硬材種 |
| KS05F | 15.0 | 93.0 HRA | - | - | 優れた耐摩耗性と耐欠損性を耐溶着性を兼ね備えた超硬材種 |
| BX360 | - | 3200 - 3400 Hv | - | - | 焼入れ鋼加工で耐摩耗性と耐欠損性のバランスに優れた材種 |
インサート適応領域
注意・禁止事項
使用上の注意
下表の加工径以上では干渉が発生します。
| 型番 | 加工径（mm） |
|---|---|
| DGM2-002-15R／L | 28 |
| DGM3-002-15R／L | 29 |
| DGM4-030-15R／L | 30 |
| SGM3-020-15R／L | 103 |
| DGS2-002-15R／L | 28 |
| DGS3-002-15R／L | 29 |
| SGS3-020-15R／L | 103 |
| SGS3-002-15R／L | 34 |
DGE使用上の注意
下図が示す通り各溝深さにおいて加工径が下記条件を超えた場合、ホルダと被削材が干渉する恐れがあります。
| 型番 | 最大溝深さ （mm） | 加工径（mm） | ||||
|---|---|---|---|---|---|---|
| G.D.=1 | G.D.=1.5 | G.D.=2 | G.D.=2.5 | G.D.=3 | ||
| DGE100-000 | 2 | ∞ | 18.6 | 11.5 | - | - |
| DGE130-000 | ||||||
| DGE160-010 | ||||||
| DGE185-010 | 3 | 8.8 | 7 | |||
| DGE215-015 | ||||||
G.D=溝深さ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,520円 ( 2,772円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
1,940円 ( 2,134円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
1,940円 ( 2,134円 ) | 1日目 |
2,490円 ( 2,739円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
1,940円 ( 2,134円 ) | 1日目 |
2,490円 ( 2,739円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
1,940円 ( 2,134円 ) | 1日目 |
2,490円 ( 2,739円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
1,940円 ( 2,134円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,950円 ( 2,145円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,950円 ( 2,145円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,950円 ( 2,145円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,950円 ( 2,145円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,950円 ( 2,145円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,950円 ( 2,145円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
1,970円 ( 2,167円 ) | 1日目 |
2,010円 ( 2,211円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,010円 ( 2,211円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,010円 ( 2,211円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,010円 ( 2,211円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,010円 ( 2,211円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,030円 ( 2,233円 ) | 1日目 |
2,080円 ( 2,288円 ) | 1日目 |
2,160円 ( 2,376円 ) | 1日目 |
2,180円 ( 2,398円 ) | 1日目 |
詳細情報
基本情報
溝入れ、横送り、突切り、ぬすみ、倣い加工用インサート。
【特長】
・種々のインサートを設定しており、幅広い被削材、加工形態に対応
【材種特長】
・『AH7025』極めて優れた耐摩耗性と高い靱性、多くの被削材に対応できる溝入れ加工用第一推奨材種
