タンガロイ・DNMG-TM・55°ひし形・ネガ・穴有・旋削チップ
- 通常単価(税別)
- 731円～1,500円
- 税込単価
- 804円～1,650円
TM形ブレーカ付きのひし形インサート。【仕様】・M級・形状：55°ひし形穴つき・すくい角：6°【材種特...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
| チップブレーカ | 特長 |
|---|---|
| TM | 広範囲な切りくず処理領域をもつ汎用チップブレーカ。 刃先近傍のユニークな形状の突起と大きなすくい角によるシャープな切れ味を持つ低抵抗チップブレーカ。 |
T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します
新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ
優れた耐クレータ摩耗性
耐摩耗性強化Al2O3被膜
優れた耐逃げ面摩耗性
T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！
新被膜処理技術による優れた耐欠損性
タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。
新技術による効果
新表面処理技術により、インサートの工具寿命を延長
AH6200 SERIES
厚膜チタンリッチコーティング
- 耐熱性に優れる厚膜チタンリッチコーティングを採用。
- クレータ摩耗を抑制。
新開発のチタン高含有ナノ積層を外層膜として採用。硬度の高い微粒組織によって、優れた耐摩耗性と耐欠損性を両立し、安定した長寿命を実現。
専用超硬母材
AH6225
高い熱伝導率を持つ母材を採用。加工時に発生する切削熱を拡散させ、切れ刃近傍の温度上昇を抑制することで、耐欠損性を維持しつつ、耐塑性変形性を改善。優れた連続加工性能を発揮。
AH6235
高靭性母材を採用。断続加工時におけるさらなる安定性能を実現。
T6200 SERIES
優れた耐摩耗性を実現
高硬度外層
- 耐逃げ面摩耗性向上技術「高硬度外層」を採用。
- 新開発のAl2O3層を採用。優れた層間密着性を有し、チッピングや剥離等の損傷を抑制。
- 従来比1.3倍の厚膜CVDコーティング採用。
- 優れた耐摩耗性を有し、長寿命化を達成。

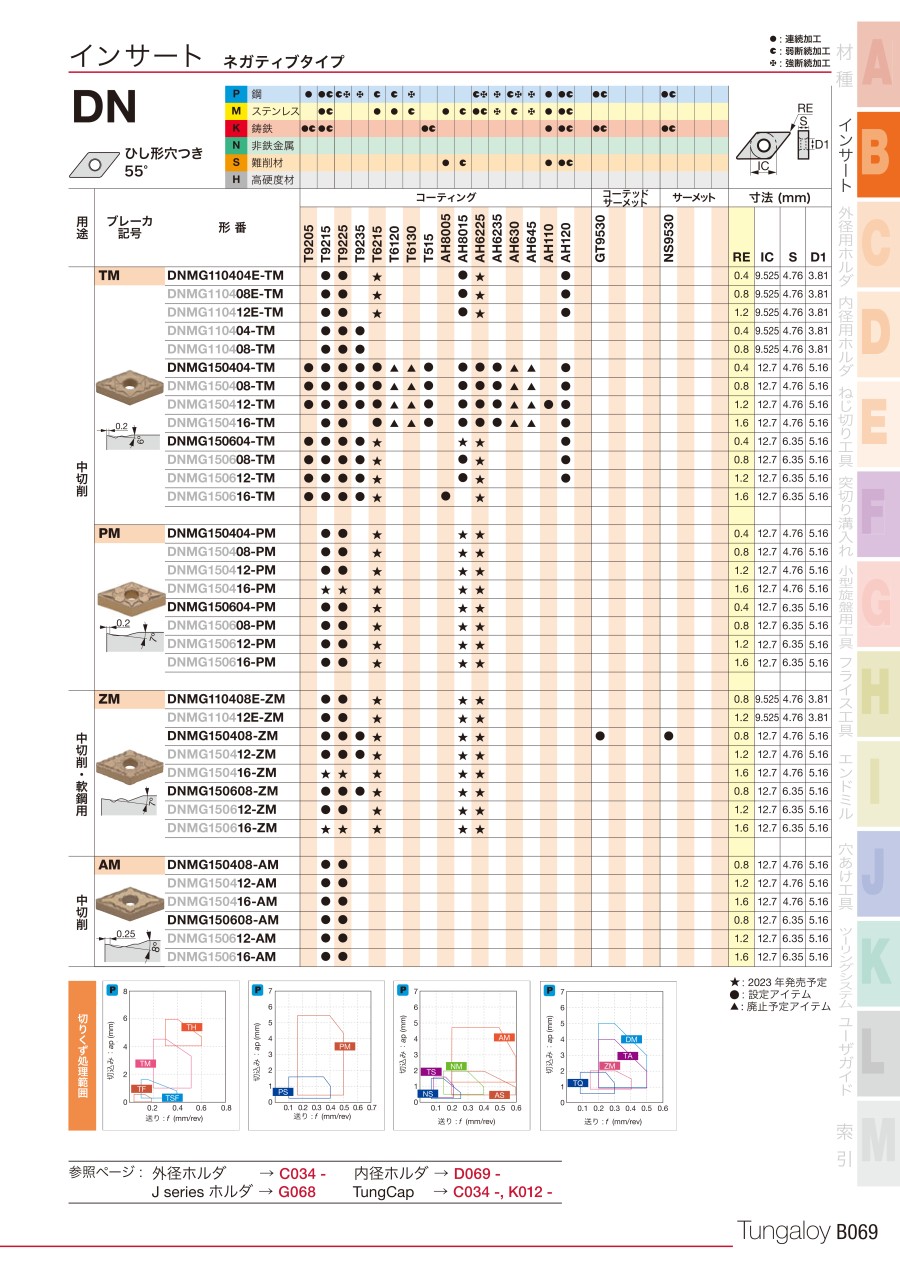

外形図
使用方法・使用事例
使用事例
| 加工部品名 | シャフト部品 | パイプ部品 | |
|---|---|---|---|
| インサート | DNMG150412-TM | DNMG150608-TM | |
| 材種 | T9215 | T9215 | |
| 被削材 | SCM440 | SM490 | |
 |  | ||
| 切削条件 | 切削速度 : Vc （m/min） | 140 | 200 |
| 送り : f （mm/rev） | 0.38 | 0.35 | |
| 切込み : ap （mm） | 4mm x 6 pass | 3 | |
| 切削油 | 水溶性 | 水溶性 | |
| 結果 |  T9215 は、圧倒的な耐摩耗性を発揮、ツールパスの最適化と合わせて、現状品に対して約5 倍の安定した長寿命を実現！ |  T9215 は、圧倒的な耐摩耗性と加工条件の最適化により、現状品に対して約1.3 倍の長寿命を実現！合わせて、加工時間の大幅な短縮にも成功！ | |
推奨切削条件
推奨切削条件表
ネガティブタイプ
適用被削材
選定サポート情報
切りくず処理範囲
切削領域
| 用途 | 材種 | 母材 | コーティング層 | |||
|---|---|---|---|---|---|---|
| 比重 | 硬さ （HRA） | 抗折力 （GPa） | 主構成 | 厚さ （μm） | ||
| P | T9205 | 14.2 | 91.5 | 2.4 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 |
| T9215 | 14.0 | 90.5 | 2.6 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
| T9225 | 13.8 | 89.8 | 2.7 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
| T9235 | 13.6 | 89.0 | 2.7 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
注意・禁止事項
安全上の注意点
- ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
- 切れ刃が鋭利なため素手でさわらないでください。
- 切れ味を確認して早めに工具交換を行ってください。
- 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
また、不水溶性切削油を使用する場合は防火対策が必要です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,050円 ( 1,155円 ) | 1日目 |
1,050円 ( 1,155円 ) | 1日目 |
1,090円 ( 1,199円 ) | 1日目 |
920円 ( 1,012円 ) | 1日目 |
990円 ( 1,089円 ) | 1日目 |
920円 ( 1,012円 ) | 1日目 |
1,000円 ( 1,100円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
1,050円 ( 1,155円 ) | 1日目 |
1,050円 ( 1,155円 ) | 1日目 |
1,090円 ( 1,199円 ) | 1日目 |
920円 ( 1,012円 ) | 1日目 |
990円 ( 1,089円 ) | 1日目 |
920円 ( 1,012円 ) | 1日目 |
1,000円 ( 1,100円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
920円 ( 1,012円 ) | 1日目 |
990円 ( 1,089円 ) | 1日目 |
920円 ( 1,012円 ) | 1日目 |
1,000円 ( 1,100円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
880円 ( 968円 ) | 1日目 |
1,080円 ( 1,188円 ) | 1日目 |
1,110円 ( 1,221円 ) | 1日目 |
1,110円 ( 1,221円 ) | 1日目 |
1,080円 ( 1,188円 ) | 1日目 |
1,080円 ( 1,188円 ) | 1日目 |
1,110円 ( 1,221円 ) | 1日目 |
731円 ( 804円 ) | 在庫品1日目当日出荷可能 |
731円 ( 804円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 1日目 |
1,070円 ( 1,177円 ) | 1日目 |
1,070円 ( 1,177円 ) | 1日目 |
1,100円 ( 1,210円 ) | 1日目 |
1,080円 ( 1,188円 ) | 1日目 |
1,110円 ( 1,221円 ) | 1日目 |
1,110円 ( 1,221円 ) | 1日目 |
1,080円 ( 1,188円 ) | 1日目 |
1,080円 ( 1,188円 ) | 1日目 |
1,110円 ( 1,221円 ) | 1日目 |
731円 ( 804円 ) | 在庫品1日目当日出荷可能 |
731円 ( 804円 ) | 在庫品1日目当日出荷可能 |
731円 ( 804円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 1日目 |
1,070円 ( 1,177円 ) | 1日目 |
1,070円 ( 1,177円 ) | 1日目 |
1,100円 ( 1,210円 ) | 1日目 |
1,080円 ( 1,188円 ) | 1日目 |
1,080円 ( 1,188円 ) | 1日目 |
1,110円 ( 1,221円 ) | 1日目 |
1,110円 ( 1,221円 ) | 1日目 |
1,080円 ( 1,188円 ) | 1日目 |
1,080円 ( 1,188円 ) | 1日目 |
1,110円 ( 1,221円 ) | 1日目 |
1,100円 ( 1,210円 ) | 1日目 |
1,070円 ( 1,177円 ) | 1日目 |
1,070円 ( 1,177円 ) | 1日目 |
1,100円 ( 1,210円 ) | 1日目 |
詳細情報
基本情報
TM形ブレーカ付きのひし形インサート。
【仕様】
・M級
・形状：55°ひし形穴つき
・すくい角：6°
【材種特長】
・『T9215』耐摩耗性と耐チッピング性のバランスに優れる、鋼加工における第一推奨材種、広範囲な加工に適用可能な高汎用材種
・『T9225』中～荒加工における第一推奨材種、優れた耐欠損性を有する
・『T6215』中~高速切削において、優れた耐摩耗性を発揮、ステンレス鋼加工における第一推奨CVD材種
・『AH6225』ステンレス鋼加工第一推奨材種、あらゆる加工形態に適用可能な高汎用性材種
・『AH6235』ステンレス鋼の断続加工や高切込み加工などで高い信頼性を発揮
・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計、耐熱合金の汎用加工における第一推奨材種、ねじ切り加工用第一推奨材種
【用途】
・『T9105/T9115/T9205』の被削材：鋼、鋳鉄
・『T9135/T9225/T9235』の被削材：鋼
・『AH120/AH110』の被削材：鋼、ステンレス鋼、鋳鉄、耐熱合金、チタン合金
・『T6215/AH6225/AH6235』の被削材：鋼、ステンレス鋼
・『T515』の被削材：鋳鉄
・『AH8015/AH8005』の被削材：ステンレス鋼、耐熱合金、チタン合金
・『T9215』の被削材：鋼、ステンレス鋼、鋳鉄
・外径、内径用
・中切削用
