未確定：候補が33型番あります。
タンガロイ

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ
通常単価(税別)
610円～1,140円
税込単価
671円～1,254円

55°ひし形穴つきのインサート。【仕様】・すくい角：20°・PSF形ブレーカ付...

詳細情報を確認する

ご注意

  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が33型番あります。
数量：

商品情報

製品特長・仕様

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 関連画像

T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します

新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 特長-1
タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 特長-2

優れた耐クレータ摩耗性

耐摩耗性強化Al2O3被膜

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 特長-3

優れた耐逃げ面摩耗性

T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 特長-4

新被膜処理技術による優れた耐欠損性

タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。

新技術による効果

新表面処理技術により、インサートの工具寿命を延長

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 特長-5

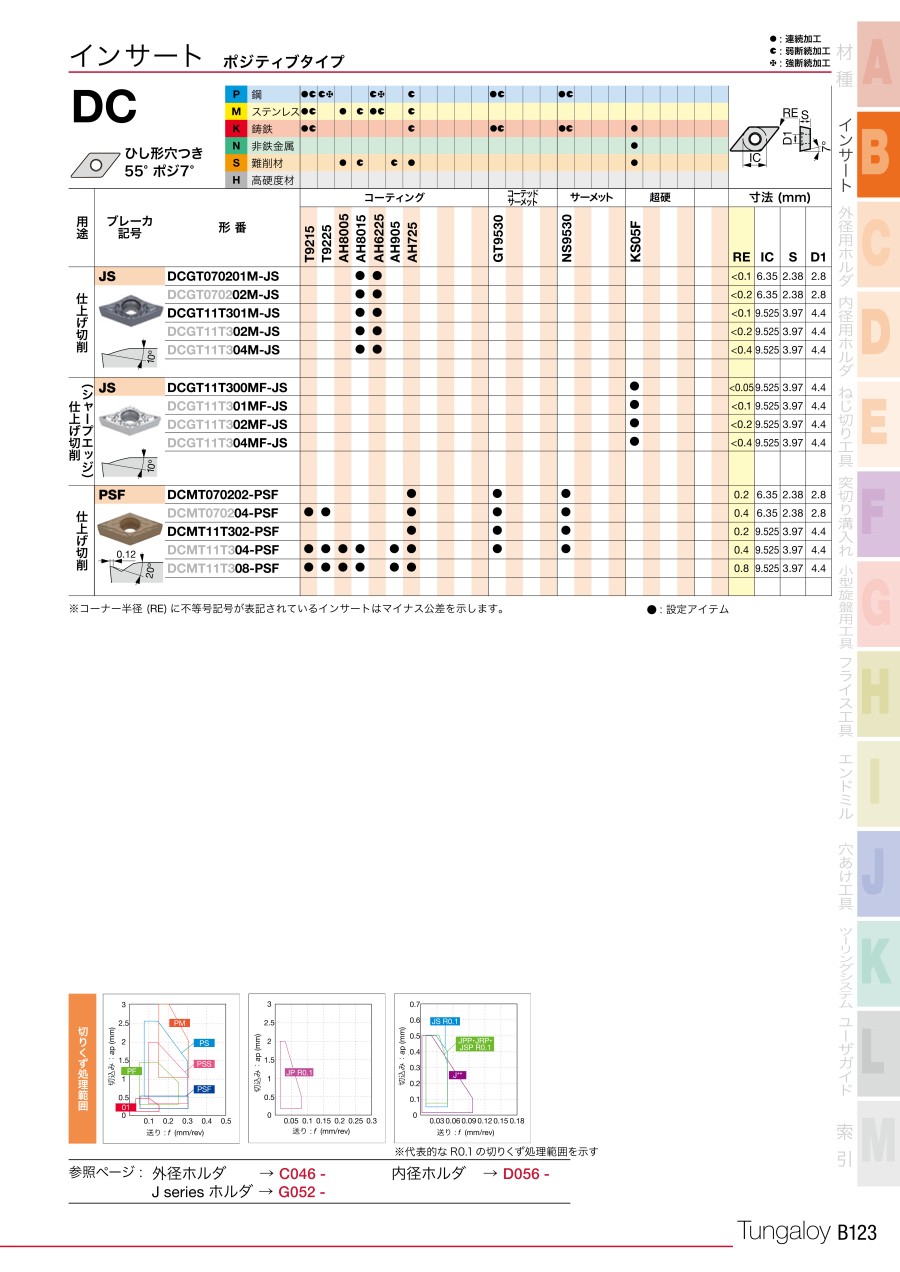

外形図

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 外形図
タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 外形図2

仕上げ切削／PSF

推奨切削条件

推奨切削条件表

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 関連画像2

*PMブレーカで、CCMT0602、DCMT0702タイプは切込みapが0.5-2.5となります。
ステンレス鋼：SUS304、SUS316など。

ポジティブタイプ

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 推奨切削条件表

適用被削材

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 関連画像3

選定サポート情報

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 関連画像4

切りくず処理範囲

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 関連画像5

切削領域

タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ 切削領域
用途材種母材コーティング層
比重硬さ
（HRA）		抗折力
（GPa）		主構成厚さ
（μm）
PT920514.291.52.4微細等方柱状結晶 Ti 系化合物+ Al2O318
T921514.090.52.6微細等方柱状結晶 Ti 系化合物+ Al2O318
T922513.889.82.7微細等方柱状結晶 Ti 系化合物+ Al2O318
T923513.689.02.7微細等方柱状結晶 Ti 系化合物+ Al2O318

型番リスト

表示件数
  • 1
    • 型番
    DCMT070202-PSF-AH6225
    DCMT070202-PSF-AH725
    DCMT070202-PSF-AH8015
    DCMT070202-PSF-GT9530
    DCMT070202-PSF-NS9530
    DCMT070204-PSF-AH6225
    DCMT070204-PSF-AH725
    DCMT070204-PSF-AH8015
    DCMT070204-PSF-GT9530
    DCMT070204-PSF-NS9530
    DCMT070204-PSF-T9215
    DCMT070204-PSF-T9225
    DCMT11T302-PSF-AH6225
    DCMT11T302-PSF-AH725
    DCMT11T302-PSF-AH8015
    DCMT11T302-PSF-GT9530
    DCMT11T302-PSF-NS9530
    DCMT11T304-PSF-AH6225
    DCMT11T304-PSF-AH725
    DCMT11T304-PSF-AH8005
    DCMT11T304-PSF-AH8015
    DCMT11T304-PSF-AH905
    DCMT11T304-PSF-GT9530
    DCMT11T304-PSF-NS9530
    DCMT11T304-PSF-T9215
    DCMT11T304-PSF-T9225
    DCMT11T308-PSF-AH6225
    DCMT11T308-PSF-AH725
    DCMT11T308-PSF-AH8005
    DCMT11T308-PSF-AH8015
    DCMT11T308-PSF-AH905
    DCMT11T308-PSF-T9215
    DCMT11T308-PSF-T9225

    被削材

    コーナーR（ノーズR）

    (mm)

    材種（母材）

    勝手

    コーティング

    被削材状態

    切れ刃長

    厚さ

    溝・穴

    精度

    ワイパー刃

    利用可能コーナー数

    材種記号

    CADデータ有無

    (2D/3D)

    すくい角

    (°)

    		最小発注数量
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.2
    超硬
    なし
    PVDコーティング
    連続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    AH6225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.2
    超硬
    なし
    PVDコーティング
    連続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    AH725
    2D
    20
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.2
    超硬
    なし
    PVDコーティング
    軽断続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    AH8015
    -
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.2
    サーメット
    なし
    PVDコーティング
    連続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    GT9530
    2D/3D
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.2
    サーメット
    なし
    ノンコート
    連続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    NS9530
    2D/3D
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    なし
    PVDコーティング
    連続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    AH6225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    なし
    PVDコーティング
    連続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    AH725
    2D
    20
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    なし
    PVDコーティング
    軽断続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    AH8015
    -
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    サーメット
    なし
    PVDコーティング
    連続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    GT9530
    2D/3D
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    サーメット
    なし
    ノンコート
    連続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    NS9530
    2D/3D
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    0.4
    超硬
    なし
    CVDコーティング
    連続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    T9215
    -
    20
    10個
    P（鋼）[○]
    0.4
    超硬
    なし
    CVDコーティング
    軽断続
    07
    02（2.38）
    T（穴あり）
    M
    なし
    2
    T9225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.2
    超硬
    なし
    PVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH6225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.2
    超硬
    なし
    PVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH725
    2D
    20
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.2
    超硬
    なし
    PVDコーティング
    軽断続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH8015
    -
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.2
    サーメット
    なし
    PVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    GT9530
    2D/3D
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.2
    サーメット
    なし
    ノンコート
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    NS9530
    2D/3D
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    なし
    PVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH6225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    なし
    PVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH725
    2D
    20
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○] / H（高硬度材）[○]
    0.4
    超硬
    なし
    PVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH8005
    2D/3D
    20
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    なし
    PVDコーティング
    軽断続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH8015
    2D/3D
    20
    10個
    S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    なし
    PVDコーティング
    軽断続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH905
    2D
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    サーメット
    なし
    PVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    GT9530
    2D/3D
    20
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    サーメット
    なし
    ノンコート
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    NS9530
    2D/3D
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    0.4
    超硬
    なし
    CVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    T9215
    2D/3D
    20
    10個
    P（鋼）[○]
    0.4
    超硬
    なし
    CVDコーティング
    軽断続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    T9225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    なし
    PVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH6225
    -
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.8
    超硬
    なし
    PVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH725
    2D
    20
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○] / H（高硬度材）[○]
    0.8
    超硬
    なし
    PVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH8005
    2D/3D
    20
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.8
    超硬
    なし
    PVDコーティング
    軽断続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH8015
    2D/3D
    20
    10個
    S（耐熱合金・チタン合金）[○]
    0.8
    超硬
    なし
    PVDコーティング
    軽断続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    AH905
    2D
    20
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    0.8
    超硬
    なし
    CVDコーティング
    連続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    T9215
    -
    20
    10個
    P（鋼）[○]
    0.8
    超硬
    なし
    CVDコーティング
    軽断続
    11
    T3（3.97）
    T（穴あり）
    M
    なし
    2
    T9225
    -
    20
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    810円
    ( 891円 )
    2日目
    810円
    ( 891円 )
    1日目
    810円
    ( 891円 )
    2日目
    810円
    ( 891円 )
    1日目
    610円
    ( 671円 )
    1日目
    810円
    ( 891円 )
    2日目
    810円
    ( 891円 )
    1日目
    810円
    ( 891円 )
    2日目
    810円
    ( 891円 )
    1日目
    610円
    ( 671円 )
    1日目
    810円
    ( 891円 )
    1日目
    810円
    ( 891円 )
    1日目
    1,140円
    ( 1,254円 )
    2日目
    1,030円
    ( 1,133円 )
    1日目
    1,140円
    ( 1,254円 )
    2日目
    1,030円
    ( 1,133円 )
    1日目
    800円
    ( 880円 )
    1日目
    1,140円
    ( 1,254円 )
    2日目
    1,030円
    ( 1,133円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    800円
    ( 880円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    1,060円
    ( 1,166円 )
    1日目
    1,140円
    ( 1,254円 )
    2日目
    1,030円
    ( 1,133円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    1,030円
    ( 1,133円 )
    1日目
    1,060円
    ( 1,166円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    55°ひし形穴つきのインサート。
    【仕様】
    ・すくい角：20°
    ・PSF形ブレーカ付き
    ・設定材種：AH8000シリーズ等
    【材種特長】
    ・『T9215』鋼旋削加工において倍速切削を可能にする次世代CVD材種
    ・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計。耐熱合金の汎用加工における第一推奨材種。ねじ切り加工用第一推奨材種
    ・『AH6225』ステンレス鋼加工第一推奨材種。あらゆる加工形態に適用可能な高汎用性材種
    【用途】
    ・仕上げ用

    ご注意

    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    タンガロイ・DCMT-PSF・55°ひし形・ポジ・穴有・旋削チップ
    タンガロイ・CCMT-PSF・80°ひし形・ポジ・穴有・旋削チップ
    タンガロイ・VBMT-PSF・35°ひし形・ポジ・穴有・旋削チップ
    タンガロイ・VCMT-PSF・35°ひし形・ポジ・穴有・旋削チップ
    タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ
    タンガロイ・DCMT-PM・55°ひし形・ポジ・穴有・旋削チップ
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格610円-690円 -1,250円 -850円 -560円 -610円 -
    通常出荷日1日目〜1日目〜1日目〜1日目〜1日目〜在庫品1日目〜
    形状D（55°ひし形）C（80°ひし形）V（35°ひし形）V（35°ひし形）T（三角形）D（55°ひし形）
    用途仕上げ切削仕上げ切削仕上げ切削--中切削
    逃げ角ポジ7°（C）ポジ7°（C）ポジ5°（B）ポジ7°（C）ポジ11°（P）ポジ7°（C）
    ブレーカ記号PSFPSFPSFPSFPSFPM
