タンガロイ

タンガロイ溝入れなど加工用チップ DGM/DGS/DTE/DTF/DTR

カタログ |

通常単価(税別): 1,340円～3,630円

税込単価: 1,474円～3,993円

通常出荷日：在庫品1日目～2日目一部当日出荷可能

溝入れなど加工用の多機能なチップ（旋削用）。【特長】・高送りでも優れた加工面品位を実現し、幅広いワーク...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。

未確定：候補が62型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

DTF形（2コーナ）

端面用
突起タイプのブレーカで切りくずを拘束、折断
CW=3-4mm

使用の目安

送りの目安

DTE形（2コーナ）

汎用
突起タイプのブレーカで切りくずを拘束、折断研削級と型押しインサートを設定
CW=3-8mm

使用の目安

送りの目安

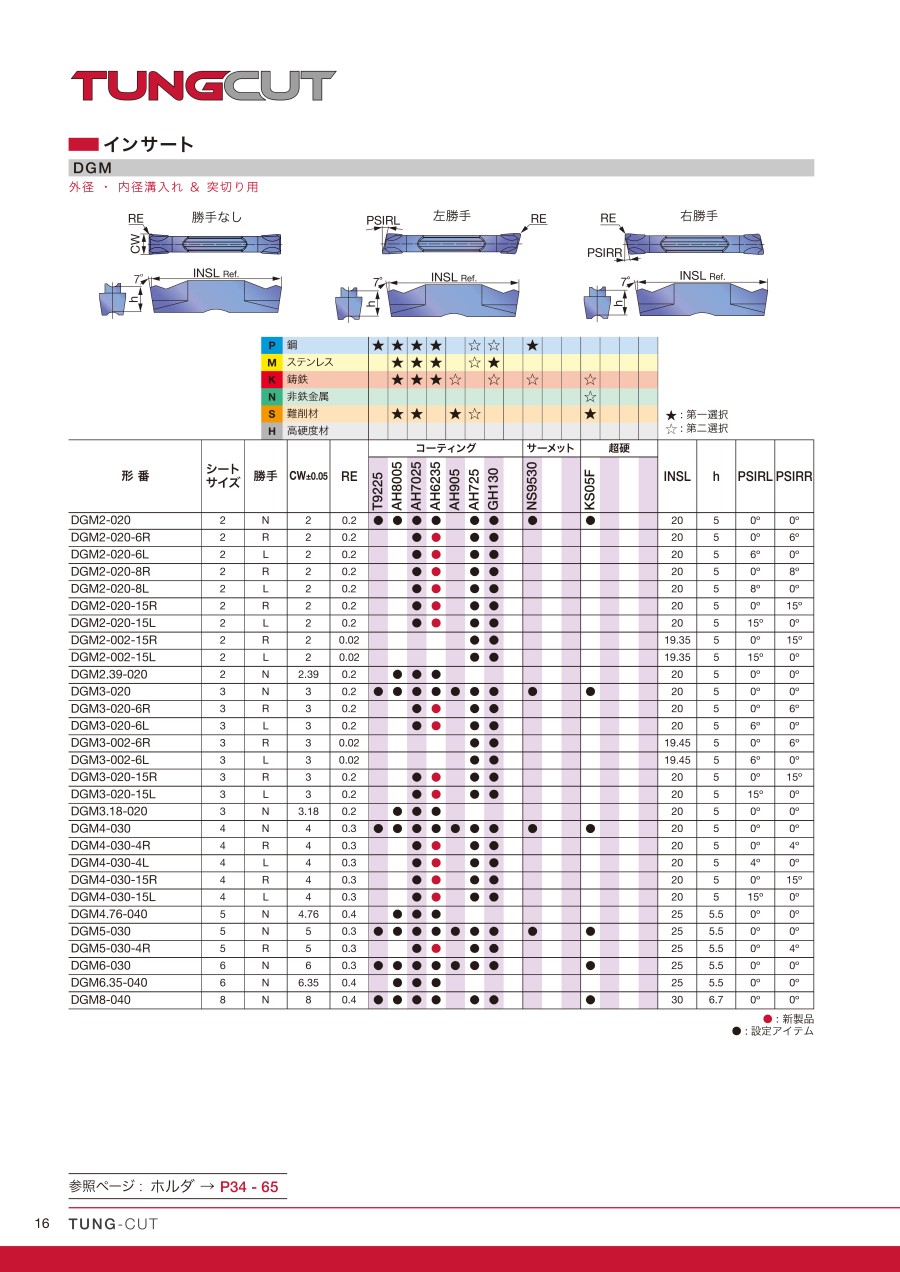

DGM形（2コーナ）

突切り・溝入れ用第一選択
スムーズな切りくず排出性
耐欠損性に優れた刃先形状
中心残りを抑制する勝手付きインサートも設定
CW=2-8mm

送りの目安

DGS形（2コーナ）

低抵抗、切れ味優先
ユニークなランド形状と独特のブレーカ形状を持つ中心残りを抑制する勝手付きインサートも設定
CW=1.4-6mm

送りの目安

DTR形（2コーナ）

フルRタイプ
優れた切りくず処理性能
型押し&研削級インサートを設定
CW=3-8mm

使用の目安

■外径溝入れ、突切り、横送り

■溝入れ、突切り

独自のブレーカ形状で優れた切りくず処理

外形図

本図は右勝手（R）を示す。

推奨切削条件

推奨切削条件表

選定サポート情報

端面溝入れ、旋削用（縦型）バイト

本図は右勝手（R）を示す。

形番	CW	DAXMIN	DAXX	シートサイズ	CDX	H	B	LF	LH	HF	WF^（1）	トルク^*
CTFR／L2525-3T10-024035	3	24	35	3	10	25	25	150	38	25	25.5	5
CTFR／L2525-3T10-029040	3	29	40	3	10	25	25	150	38	25	25.5	5
CTFR／L2525-3T10-034050	3	34	50	3	10	25	25	150	38	25	25.5	5
CTFR／L2525-3T15-044070	3	44	70	3	15	25	25	150	38	25	25.5	5
CTFR／L2525-3T15-064100	3	64	100	3	15	25	25	150	38	25	25.5	5
CTFR／L2525-4T10-022036	4	22	36	4	10	25	25	150	39	25	25.6	5
CTFR／L2525-4T20-028042	4	28	42	4	20	25	25	150	39	25	25.6	5
CTFR／L2525-4T20-034050	4	34	50	4	20	25	25	150	39	25	25.6	5
CTFR／L2525-4T20-042070	4	42	70	4	20	25	25	150	39	25	25.6	5
CTFR／L2525-4T20-062120	4	62	120	4	20	25	25	150	39	25	25.6	5
CTFR／L2525-4T20-112200	4	112	200	4	20	25	25	150	39	25	25.6	5
CTFR／L2525-5T25-050080	5	50	80	5	25	25	25	150	49	25	25.6	12
CTFR／L2525-5T25-070110	5	70	110	5	25	25	25	150	49	25	25.6	12
CTFR／L2525-5T25-100150	5	100	150	5	25	25	25	150	49	25	25.6	12
CTFR／L2525-5T25-140200	5	140	200	5	25	25	25	150	49	25	25.6	12
CTFR／L2525-6T25-048070	6	48	70	6	25	25	25	150	49	25	25.6	12
CTFR／L2525-6T25-058100	6	58	100	6	25	25	25	150	49	25	25.6	12
CTFR／L2525-6T25-088180	6	88	180	6	25	25	25	150	49	25	25.6	12
CTFR／L2525-6T25-168400	6	168	400	6	25	25	25	150	49	25	25.6	12

溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用してください。
DTFインサート使用時、最大溝深さは15mmとなります。
（1）WFの値は、同表の溝幅（CW）インサートを取り付けた際の寸法です。

*トルク：推奨締付けトルク（N・m）

部品

インサート

形番	シートサイズ	インサート
CTFR／L2525-3T10-024035	3	DTF、DTX
CTFR／L2525-3T10-029040	3	DTF、DTX
CTFR／L2525-3T10-034050	3	DTF、DTX
CTFR／L2525-3T15-044070	3	DTF、DTX、DTR、DTE、DGG、DTM
CTFR／L2525-3T15-064100	3	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DGL、DTM
CTFR／L2525-4T10-022036	4	DTF、DTX
CTFR／L2525-4T20-028042	4	DTF、DTX、DTR
CTFR／L2525-4T20-034050	4	DTF、DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL
CTFR／L2525-4T20-042070	4	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DTM、DGL
CTFR／L2525-4T20-062120	4	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DTM、DGL
CTFR／L2525-4T20-112200	4	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DTM、DGL
CTFR／L2525-5T25-...	5	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL
CTFR／L2525-6T25-...	6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL

インサート	溝幅 CW	端面溝入れ最小加工径 DAXMIN
DGM／DGS／SGN／DGL	3	92
DGM／DGS／SGN／DGL	4	37
DGM／DGS／DGL	5	60
DGM／DGS／DGL	6	57
DTE／DGG／DTM	3	62
DTE／DGG／DTM	4	42
DTE／DGG／DTM	5	64
DTE／DGG／DTM	6	61
DTR	3	44
DTR	4	32
DTR	5	48
DTR	6	48
DTX	3	22
DTX	4	20
DTX	5	20
DTX	6	23
DTF	3	20
DTF	4	20

■材種

型番リスト

表示件数

型番

用途

コーナーR（ノーズR）

(mm)

勝手

刃幅

(mm)

材種（母材）

コーティング

適合ホルダ

適合ブレード

材種記号

主切刃角度

(°)

トラスココード

CADデータ有無

(2Ｄ/3Ｄ)

利用可能コーナー数

刃幅公差

(mm)

RoHS?

最小発注数量

溝入れ / 突っ切り	0.2	右	2	超硬	PVDコーティング	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	GH130	6	708-6458	2D/3D	2	±0.05	-	10個
溝入れ / 突っ切り	0.2	なし	2	超硬	PVDコーティング	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	GH130	0	708-6393	2D/3D	2	±0.05	-	10個
溝入れ / 突っ切り	0.2	なし	2	サーメット	ノンコート	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	NS9530	0	708-6407	2D/3D	2	±0.05	10	10個
溝入れ / 突っ切り	0.2	左	3	超硬	PVDコーティング	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	AH725	6	701-0761	-	2	±0.05	-	10個
溝入れ / 突っ切り	0.2	右	3	超硬	PVDコーティング	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	AH725	6	701-0826	2D/3D	2	±0.05	-	10個
溝入れ / 突っ切り	0.2	なし	3	超硬	PVDコーティング	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	AH725	0	701-0788	2D/3D	2	±0.05	-	10個
溝入れ / 突っ切り	0.2	なし	3	サーメット	ノンコート	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	NS9530	0	708-6547	2D/3D	2	±0.05	10	10個
溝入れ / 突っ切り	0.3	右	4	超硬	PVDコーティング	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	AH725	4	701-0877	2D/3D	2	±0.05	-	10個
溝入れ / 突っ切り	0.3	右	4	超硬	PVDコーティング	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	GH130	15	708-6652	2D/3D	2	±0.05	-	10個
溝入れ / 突っ切り	0.3	なし	4	サーメット	ノンコート	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	NS9530	0	708-6628	2D/3D	2	±0.05	10	10個
溝入れ / 突っ切り	0.3	なし	5	サーメット	ノンコート	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	NS9530	0	709-7549	2D/3D	2	±0.05	10	10個
溝入れ / 突っ切り	0.3	なし	6	超硬	PVDコーティング	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	GH130	0	709-7581	2D/3D	2	±0.05	-	10個
溝入れ / 突っ切り	0.4	なし	8	超硬	PVDコーティング	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	CTFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	AH725	0	701-0915	2D/3D	2	±0.05	-	10個
溝入れ / 突っ切り	0.2	なし	2	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L	CTEFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L	NS9530	0	708-6733	2D/3D	2	±0.05	10	10個
溝入れ / 突っ切り	0.2	なし	3	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L	CTEFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L	NS9530	0	708-6849	3D	2	±0.05	10	10個
溝入れ / 突っ切り	0.3	なし	4	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L	CTEFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L	NS9530	0	708-6911	2D/3D	2	±0.05	10	10個
溝入れ / 突っ切り	0.3	なし	5	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L	CTEFR/L、CAFR/L、CTIFR/L、CGP、CGER/L、JCTER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L	NS9530	0	709-7638	2D/3D	2	±0.05	10	10個
溝入れ / 端面溝入れ / 横送り	0.4	なし	3	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	708-7632	2D/3D	2	±0.05	10	10個
溝入れ / 端面溝入れ / 横送り	0.4	なし	4	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	708-7756	2D/3D	2	±0.05	10	10個
溝入れ / 端面溝入れ / 横送り	0.15	なし	2.65	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	708-7543	2D/3D	2	±0.02	10	10個
溝入れ / 端面溝入れ / 横送り	0.2	なし	3	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	708-7578	2D/3D	2	±0.02	10	10個
溝入れ / 端面溝入れ / 横送り	0.4	なし	3	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	708-7608	2D/3D	2	±0.02	10	10個
溝入れ / 端面溝入れ / 横送り	0.15	なし	3.15	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	708-7667	2D/3D	2	±0.02	10	10個
溝入れ / 端面溝入れ / 横送り	0.4	なし	4	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	708-7691	2D/3D	2	±0.02	10	10個
溝入れ / 端面溝入れ / 横送り	0.8	なし	4	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	708-7721	2D/3D	2	±0.02	10	10個
溝入れ / 端面溝入れ / 横送り	0.15	なし	4.15	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	708-7781	-	2	±0.02	10	10個
溝入れ / 端面溝入れ / 横送り	0.55	なし	4.78	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	710-0027	-	2	±0.02	10	10個
溝入れ / 端面溝入れ / 横送り	0.4	なし	5	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	710-0051	2D/3D	2	±0.02	10	10個
溝入れ / 端面溝入れ / 横送り	0.8	なし	5	サーメット	ノンコート	CTER/L、CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、JCTER/L	-	NS9530	-	710-0086	2D/3D	2	±0.02	10	10個
溝入れ / 端面溝入れ / 横送り	0.4	左	3	超硬	PVDコーティング	CTFL、CTFVL	CAFL、CAFL-CHP、CAFL-MD	AH6235	-	-	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	左	3	超硬	PVDコーティング	CTFR、CTFVR	CAFR、CAFR-CHP、CAFR-MD	AH725	-	701-2403	2D/3D	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	左	3	超硬	PVDコーティング	CTFL、CTFVL	CAFL、CAFL-CHP、CAFL-MD	AH8005	-	-	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	左	3	超硬	CVDコーティング	CTEFR/L、CAFR/L、CTIFR/L	CTEFR/L、CAFR/L、CTIFR/L	T9225	-	-	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	右	3	超硬	PVDコーティング	CTFR、CTFVR	CAFR、CAFR-CHP、CAFR-MD	AH6235	-	-	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	右	3	超硬	PVDコーティング	CTFR、CTFVR	CAFR、CAFR-CHP、CAFR-MD	AH725	-	701-2411	2D/3D	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	右	3	超硬	PVDコーティング	CTFR、CTFVR	CAFR、CAFR-CHP、CAFR-MD	AH8005	-	-	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	右	3	超硬	CVDコーティング	CTEFR/L、CAFR/L、CTIFR/L	CTEFR/L、CAFR/L、CTIFR/L	T9225	-	-	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	左	4	超硬	PVDコーティング	CTFL、CTFVL、CTEFL、CTIFL	CAFL、CAEFL-CHP、CAFL-CHP、CAFL-MD	AH6235	-	-	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	左	4	超硬	PVDコーティング	CTEFR/L、CAFR/L、CTIFR/L	CTEFR/L、CAFR/L、CTIFR/L	AH725	-	701-2420	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	左	4	超硬	PVDコーティング	CTFL、CTFVL、CTEFL、CTIFL	CAFL、CAEFL-CHP、CAFL-CHP、CAFL-MD	AH8005	-	-	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	左	4	超硬	CVDコーティング	CTEFR/L、CAFR/L、CTIFR/L	CTEFR/L、CAFR/L、CTIFR/L	T9225	-	-	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	右	4	超硬	PVDコーティング	CTFR、CTFVR、CTEFR、CTIFR	CAFR、CAEFR-CHP、CAFR-CHP、CAFR-MD	AH6235	-	-	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	右	4	超硬	PVDコーティング	CTEFR/L、CAFR/L、CTIFR/L	CTEFR/L、CAFR/L、CTIFR/L	AH725	-	701-2438	3D	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	右	4	超硬	PVDコーティング	CTFR、CTFVR、CTEFR、CTIFR	CAFR、CAEFR-CHP、CAFR-CHP、CAFR-MD	AH8005	-	-	-	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	右	4	超硬	PVDコーティング	CTEFR/L、CAFR/L、CTIFR/L	CTEFR/L、CAFR/L、CTIFR/L	GH130	-	708-7896	3D	2	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	右	4	超硬	CVDコーティング	CTEFR/L、CAFR/L、CTIFR/L	CTEFR/L、CAFR/L、CTIFR/L	T9225	-	-	-	2	±0.05	-	10個
溝入れ / ぬすみ / 倣い	1.5	なし	3	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	AH905	-	708-8108	2D/3D	2	±0.05	10	10個
溝入れ / ぬすみ / 倣い	1.5	なし	3	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	NS9530	-	708-8124	2D/3D	2	±0.05	10	10個
溝入れ / ぬすみ / 倣い	2	なし	4	超硬	PVDコーティング	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	AH725	-	701-2586	2D/3D	2	±0.05	-	10個
溝入れ / ぬすみ / 倣い	2	なし	4	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	AH905	-	708-8175	2D/3D	2	±0.05	10	10個
溝入れ / ぬすみ / 倣い	2	なし	4	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	NS9530	-	708-8191	2D/3D	2	±0.05	10	10個
溝入れ / ぬすみ / 倣い	2.5	なし	5	超硬	PVDコーティング	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	AH905	-	710-0400	2D/3D	2	±0.05	10	10個
溝入れ / ぬすみ / 倣い	2.5	なし	5	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	NS9530	-	710-0426	2D/3D	2	±0.05	10	10個
溝入れ / ぬすみ / 倣い	3	なし	6	超硬	PVDコーティング	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	GH130	-	710-0469	2D/3D	2	±0.05	-	10個
溝入れ / ぬすみ / 倣い	4	なし	8	超硬	PVDコーティング	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	AH725	-	701-2641	2D/3D	2	±0.05	-	10個
溝入れ / ぬすみ / 倣い	4	なし	8	超硬	PVDコーティング	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	GH130	-	710-0485	2D/3D	2	±0.05	-	10個
溝入れ / ぬすみ / 倣い	1.5	なし	3	超硬	PVDコーティング	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	AH725	-	701-2551	2D/3D	2	±0.02	-	10個
溝入れ / ぬすみ / 倣い	1.5	なし	3	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	NS9530	-	708-8086	2D/3D	2	±0.02	10	10個
溝入れ / ぬすみ / 倣い	2	なし	4	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	NS9530	-	708-8159	2D/3D	2	±0.02	10	10個
溝入れ / ぬすみ / 倣い	2.39	なし	4.78	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP	-	NS9530	-	710-0353	-	2	±0.02	10	10個

通常単価(税別) (税込単価)	通常出荷日

1,970円 ( 2,167円 )	1日目
1,970円 ( 2,167円 )	1日目
1,520円 ( 1,672円 )	1日目
2,030円 ( 2,233円 )	1日目
2,030円 ( 2,233円 )	1日目
2,030円 ( 2,233円 )	在庫品1日目当日出荷可能
1,560円 ( 1,716円 )	1日目
2,180円 ( 2,398円 )	1日目
2,180円 ( 2,398円 )	1日目
1,670円 ( 1,837円 )	1日目
1,820円 ( 2,002円 )	1日目
2,500円 ( 2,750円 )	1日目
3,140円 ( 3,454円 )	1日目
1,520円 ( 1,672円 )	1日目
1,560円 ( 1,716円 )	1日目
1,670円 ( 1,837円 )	1日目
1,820円 ( 2,002円 )	1日目
1,340円 ( 1,474円 )	1日目
1,410円 ( 1,551円 )	1日目
1,940円 ( 2,134円 )	1日目
2,040円 ( 2,244円 )	1日目
2,040円 ( 2,244円 )	1日目
2,040円 ( 2,244円 )	1日目
2,160円 ( 2,376円 )	1日目
2,160円 ( 2,376円 )	1日目
2,160円 ( 2,376円 )	1日目
2,380円 ( 2,618円 )	1日目
2,380円 ( 2,618円 )	1日目
2,380円 ( 2,618円 )	1日目
2,240円 ( 2,464円 )	2日目
2,030円 ( 2,233円 )	1日目
2,240円 ( 2,464円 )	2日目
2,080円 ( 2,288円 )	1日目
2,240円 ( 2,464円 )	2日目
2,030円 ( 2,233円 )	1日目
2,240円 ( 2,464円 )	2日目
2,080円 ( 2,288円 )	1日目
2,405円 ( 2,646円 )	2日目
2,180円 ( 2,398円 )	1日目
2,405円 ( 2,646円 )	2日目
2,230円 ( 2,453円 )	1日目
2,405円 ( 2,646円 )	2日目
2,180円 ( 2,398円 )	1日目
2,405円 ( 2,646円 )	2日目
2,180円 ( 2,398円 )	1日目
2,230円 ( 2,453円 )	1日目
1,890円 ( 2,079円 )	1日目
1,450円 ( 1,595円 )	1日目
1,990円 ( 2,189円 )	1日目
1,990円 ( 2,189円 )	1日目
1,540円 ( 1,694円 )	1日目
2,180円 ( 2,398円 )	1日目
1,670円 ( 1,837円 )	1日目
2,870円 ( 3,157円 )	1日目
2,950円 ( 3,245円 )	1日目
2,950円 ( 3,245円 )	1日目
2,890円 ( 3,179円 )	1日目
2,240円 ( 2,464円 )	1日目
2,350円 ( 2,585円 )	1日目
2,580円 ( 2,838円 )	1日目

基本情報

基本情報

溝入れなど加工用の多機能なチップ（旋削用）。
【特長】
・高送りでも優れた加工面品位を実現し、幅広いワーク形状や加工条件に対応
・安定した切りくず処理性と高精度な加工を両立します

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
タンガロイ・JSXXR/L用・突切り用インサート
タンガロイ
タンガロイ・CAER/L-CHP用・外径溝入れ・突切り用チップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タンガロイ溝入れなど加工用チップ DGM/DGS/DTE/DTF/DTRのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品タンガロイ溝入れなど加工用チップ DGM/DGS/DTE/DTF/DTR	タンガロイ・CTER/L用・外径・端面溝入れ・横送り用チップ	溝入れ・突っ切り用インサート JXPG**R/L-F	タンガロイ・CTEFR/L用・溝入れ・突っ切り用チップ	タンガロイ・JSTGR/L用・溝入れ用チップ・突っ切り用チップ	タンガロイ・JCGSSR/L用・溝入れ用チップ・突っ切り用チップ
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	1,340円-	1,930円 -	2,490円 -	2,010円 -	1,550円 -	860円 -
通常出荷日	在庫品1日目〜	1日目	在庫品1日目〜	1日目	在庫品1日目〜	1日目〜
