タンガロイ・CPMT-PS・80°ひし形・ポジ・穴有・旋削チップ
- 通常単価(税別)
- 550円～830円
- 税込単価
- 605円～913円
【仕様】・ブレーカ記号：PS・形状：80°ひし形穴つき【材種特長】・『T621...
詳細情報を確認する商品情報
製品特長・仕様
| 適応領域 | チップ ブレーカ | 形状 | 特長 |
|---|---|---|---|
| 仕上げ ～ 中切削 | PS |  | 優れた切りくず処理とシャープな切れ味を実現する仕上げ ～ 中切削用3次元チップブレーカ。M級による低コストと幅広い使用領域で高能率穴ぐり加工を実現。 |
AH6200 SERIES
厚膜チタンリッチコーティング
- 耐熱性に優れる厚膜チタンリッチコーティングを採用。
- クレータ摩耗を抑制。
開発のチタン高含有ナノ積層を外層膜として採用。硬度の高い微粒組織によって、優れた耐摩耗性と耐欠損性を両立し、安定した長寿命を実現。
専用超硬母材
AH6225
高い熱伝導率を持つ母材を採用。加工時に発生する切削熱を拡散させ、切れ刃近傍の温度上昇を抑制することで、耐欠損性を維持しつつ、耐塑性変形性を改善。優れた連続加工性能を発揮。
AH6235
高靭性母材を採用。断続加工時におけるさらなる安定性能を実現。
T6200 SERIES
優れた耐摩耗性を実現
高硬度外層
- 耐逃げ面摩耗性向上技術「高硬度外層」を採用。
- 開発のAl2O3層を採用。優れた層間密着性を有し、チッピングや剥離等の損傷を抑制。
- 従来比1.3倍の厚膜CVDコーティング採用。
- 優れた耐摩耗性を有し、長寿命化を達成。
外形図
使用方法・使用事例
使用事例
| 加工部品名 | 機械部品 | |
|---|---|---|
| インサート | CPMT090308-PS | |
| 材種 | T9225 | |
| 被削材 | S20C | |
 | ||
| 切削条件 | 切削速度 Vc （m/min） | 100 |
| 送り f （mm/rev） | 0.2 | |
| 切込み ap （mm） | 1.0 | |
| 切削油 | 不水溶性 | |
推奨切削条件
推奨切削条件表
低炭素鋼、合金鋼： S10C、SCM415、SS400、SCr420Hなど。中炭素鋼、合金鋼： S45C、SCM440など。高炭素鋼、合金鋼： SNCM439など。
※PMブレーカで、CCMT0602、DCMT0702タイプは切込みapが 0.5 - 2.5 となります。
ステンレス鋼： SUS304、SUS316など。
Ni基合金： INCONEL718など。チタン合金： Ti-6Al-4Vなど。
ポジティブタイプ
ポジインサート用チップブレーカ
上記は、内接円φ9.525 mm インサート向け
材種 : NS9530
| ISO | 材種 | 材種記号 | 材料条件 | 推奨切削速度（Vc） |
|---|---|---|---|---|
| P | 1 | 炭素鋼、鋳鋼、快削鋼 <0.25%C | 焼なまし :125 | 230-380 m/min |
| P | 2 | 炭素鋼、鋳鋼、快削鋼 >=0.25%C | 焼なまし :190 | 200-330 m/min |
| P | 3 | 炭素鋼、鋳鋼、快削鋼 <0.55%C | 焼き入れ、焼き戻し :250 | 160-300 m/min |
| P | 4 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼なまし :220 | 190-320 m/min |
| P | 5 | 炭素鋼、鋳鋼、快削鋼 >=0.55%C | 焼き入れ、焼き戻し :300 | 140-280 m/min |
| P | 6 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼なまし :200 | 160-300 m/min |
| P | 7 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :275 | 150-280 m/min |
| P | 8 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :300 | 140-230 m/min |
| P | 9 | 低合金鋼、鋳鋼（合金成分5%以下） | 焼き入れ、焼き戻し :350 | 130-200 m/min |
| P | 10 | 高合金鋼、鋳鋼、工具鋼 | 焼なまし :200 | 160-280 m/min |
| P | 11 | 高合金鋼、鋳鋼、工具鋼 | 焼き入れ、焼き戻し :325 | 130-200 m/min |
| N | 21 | アルミニウム鍛造合金 | 非硬化 : 60 | 1000-2500 m/min |
| N | 22 | アルミニウム鍛造合金 | 硬化 :100 | 300-1000 m/min |
| N | 23 | アルミニウム鋳造合金 <12% Si | 非硬化 : 75 | 300-1000 m/min |
| N | 24 | アルミニウム鋳造合金 | 硬化 : 90 | 200-600 m/min |
| N | 26 | 銅合金 >1% pb | 快削 :110 | 250-600 m/min |
| N | 27 | 銅合金 | 真ちゅう : 90 | 180-400 m/min |
| N | 28 | 銅合金 | 電気銅 :100 | 150-300 m/min |
| S | 31 | 耐熱合金（Fe基） | 焼なまし :200 | 35-45 m/min |
| S | 32 | 耐熱合金（Fe基） | 硬化 :280 | 25-35 m/min |
| S | 33 | 耐熱合金（Ni又はCo基） | 焼なまし :250 | 25-30 m/min |
| S | 34 | 耐熱合金（Ni又はCo基） | 硬化 :350 | 15-25 m/min |
| S | 35 | 耐熱合金（Ni又はCo基） | 鋳造 :320 | 20-30 m/min |
| S | 36 | 純チタン | 純 :310 | 80-160 m/min |
| S | 37 | チタン合金 | アルファ+ベ-タ合金 硬化 :310 | 40-50 m/min |
適用被削材
選定サポート情報
ポジティブタイプインサート
チップブレーカ設定形状一覧
切りくず処理範囲

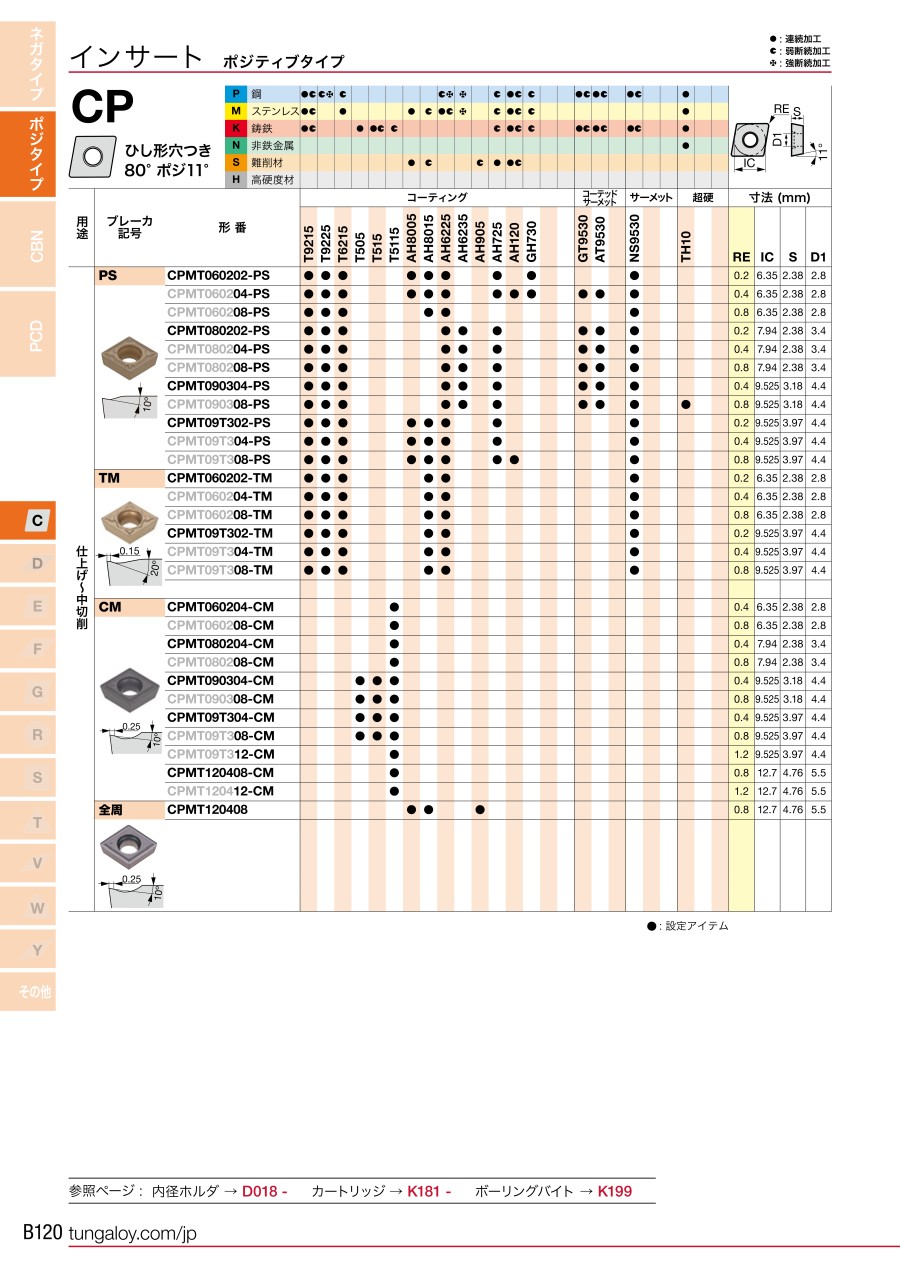

製品詳細はデジタルカタログ各ページ番号（B***）を参照ください。
注意・禁止事項
安全上の注意点
- ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
- 切れ刃が鋭利なため素手でさわらないでください。
- 切れ味を確認して早めに工具交換を行ってください。
- 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
また、不水溶性切削油を使用する場合は防火対策が必要です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
660円 ( 726円 ) | 1日目 |
830円 ( 913円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
620円 ( 682円 ) | 1日目 |
830円 ( 913円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
660円 ( 726円 ) | 1日目 |
830円 ( 913円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
550円 ( 605円 ) | 1日目 |
730円 ( 803円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
550円 ( 605円 ) | 1日目 |
730円 ( 803円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
690円 ( 759円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
560円 ( 616円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
720円 ( 792円 ) | 1日目 |
732円 ( 805円 ) | 2日目 |
720円 ( 792円 ) | 1日目 |
720円 ( 792円 ) | 1日目 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 1日目 |
詳細情報
基本情報
【仕様】
・ブレーカ記号：PS
・形状：80°ひし形穴つき
【材種特長】
・『T6215』中～高速切削において、優れた耐摩耗性を発揮、ステンレス鋼加工における第一推奨CVD材種
・『AH6235』ステンレス鋼の断続加工や高切込み加工などで高い信頼性を発揮
・『AH6225』ステンレス鋼加工第一推奨材種、あらゆる加工形態に適用可能な高汎用性材種
・『AH8005』耐熱合金の高速切削で優れた性能を発揮、優れた耐摩耗性と耐凝着性を誇る材種
・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計、耐熱合金の汎用加工における第一推奨材種、ねじ切り加工用第一推奨材種
・『T9225』中～荒加工における第一推奨材種、優れた耐欠損性を有する
・『T9215』耐摩耗性と耐チッピング性のバランスに優れる、鋼加工における第一推奨材種、広範囲な加工に適用可能な高汎用材種
・『AT9530』優れた耐摩耗性を実現、合金鋼加工第一推奨コーティングサーメット材種
・『TH10』超硬合金材種
・『GT9530』優れた耐摩耗性を実現、仕上げ加工で抜群の加工面品位を誇る材種
・『NS9530』鋼の仕上げから中切削に最適、高い欠損性を誇る材種
・『AH725』耐摩耗性と耐チッピング性のバランスに優れる材種、鋼やステンレス鋼の汎用的な加工に最適
・『GH730』高い耐摩耗性を実現、低速での旋削、溝入れ加工に最適
・『AH120』鋳鉄や耐熱合金の汎用加工に適したPVDコーティングの材種
【用途】
・仕上げ～中切削用
