タンガロイ・CNMG-SM・80°ひし形・ネガ・穴有・旋削チップ

製品特長・仕様

製品の基本仕様・特長

AH6225

新高汎用PVD被膜
厚膜チタンリッチコーティング
・耐熱性に優れる厚膜チタンリッチコーティングを採用
・クレータ摩耗を抑制

高硬度チタン高含有ナノ積層膜
新開発のチタン高含有ナノ積層を外層膜として採用。硬度の高い微粒組織によって、
優れた耐摩耗性と耐欠損性を両立し、安定した長寿命を実現。

専用超硬母材
高い熱伝導率を持つ母材を採用。加工時に発生する切削熱を拡散させ、切れ刃近傍の
温度上昇を抑制することで、耐欠損性を維持しつつ、耐塑性変形性を改善。
優れた連続加工性能を発揮。

AH6235

高靭性母材を採用。断続加工時におけるさらなる安定性能を実現。

T6200 SERIES

T6215
優れた耐摩耗性を実現
高硬度外層

• 耐逃げ面摩耗性向上技術「高硬度外層」を採用。

高密着 Al₂O₃層

• 新開発のAl₂O₃層を採用。優れた層間密着性を有し、チッピングや剥離等の損傷を抑制。

厚膜コーティング

• 従来比1.3倍の厚膜CVDコーティング採用。
• 優れた耐摩耗性を有し、長寿命化を達成。

性能・試験情報

切削性能

［M］オーステナイト系SUS316L

インサート : CNMG1204^**
切削速度 : Vc = 240 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式

T6215
7.2 分加工後

従来品
3.6 分加工後

他社品
3.6 分加工後

T6215はオーステナイト系ステンレス鋼の高速加工において、優れた耐摩耗性を発揮

［M］オーステナイト系SUS316L

インサート : CNMG1204^**
切削速度 : Vc = 150 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式

AH6225
22 分加工後

従来品
18 分加工後

他社品
18 分加工後

AH6225はオーステナイト系ステンレス鋼の加工において、優れた耐摩耗性を発揮

［M］マルテンサイト系SUS420J2

インサート : CNMG1204^**
切削速度 : Vc = 200 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式

AH6225
9 分加工後

従来品
9 分加工後

他社品
9 分加工後

AH6225はマルテンサイト系ステンレス鋼の加工において、優れた耐摩耗性を実現

［M］オーステナイト系SUS316L

インサート : CNMG1204^**
切削速度 : Vc = 120 m/min
送り : f = 0.15 mm/rev
切込み : ap = 2 mm
加工形態 : 強断続加工
切削油 : 湿式
判断基準 : 欠損

AH6235はオーステナイト系ステンレス鋼の断続加工において、優れた耐欠損性を実現

［M］  オーステナイト系  SUS316L

切削速度 : Vc = 150 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式

AH6225はオーステナイト系ステンレス鋼の加工において、優れた耐摩耗性を発揮

［M］  マルテンサイト系  SUS420J2

切削速度 : Vc = 200 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式

AH6225はマルテンサイト系ステンレス鋼の加工において、優れた耐摩耗性を実現

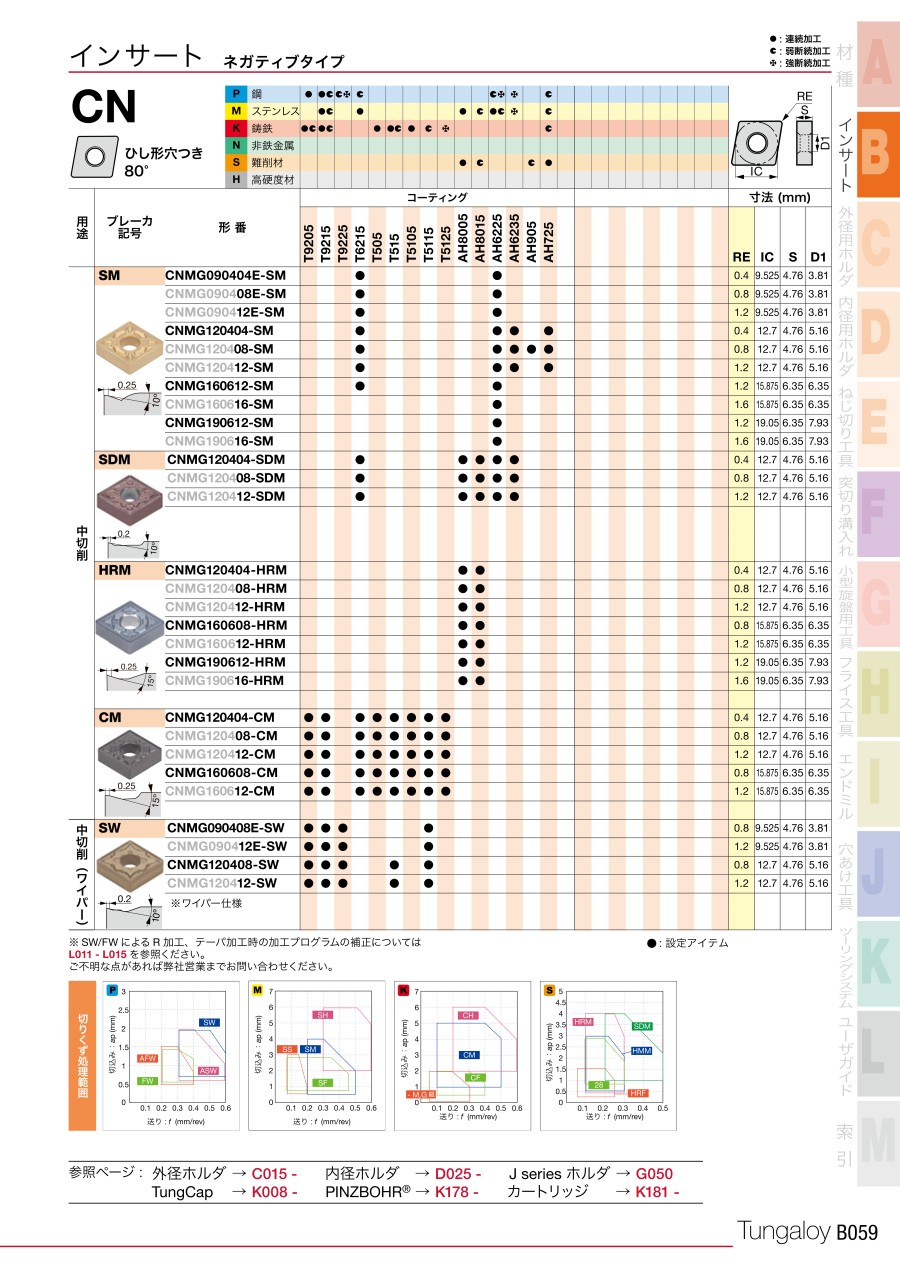

外形図

中切削／SM

使用方法・使用事例

使用事例

加工部品名		ジョイント部品	ボールバルブ部品
インサート		CNMG120404-SM	CNMG120408-SM
材種		AH6225	AH6225
被削材		SUS304	SUS304
切削条件	切削速度 : Vc （m/min）	90	150
	送り : f （mm/rev）	0.2	0.2
	切込み : ap （mm）	1	1.5
	加工形態	外径旋削加工	外径旋削加工
	切削油	湿式	湿式
結果		AH6225 は約2 倍の長寿命を実現。更に、突発的な欠損の発生を大幅に抑制し、お客様の生産性を劇的に改善することに成功した。	AH6225 は加工定数20 台に対して欠損等の異常損傷の発生もなく、安定した加工を実現した。これにより、お客様での機械停止時間の大幅な削減を可能にした。

加工部品名		機械部品
インサート		CNMG120412-SM
材種		AH6235
被削材		SUS304
切削条件	切削速度 : Vc （m/min）	80
	送り : f （mm/rev）	0.2
	切込み : ap （mm）	1.5
	加工形態	端面旋削加工（断続加工）
	切削油	湿式
結果		AH6235 は1.2 倍の長寿命を実現。 欠損、チッピングの発生を大幅に抑制した。

推奨切削条件

推奨切削条件表

ステンレス鋼：SUS304、SUS316など。

ネガティブタイプ

適用被削材

選定サポート情報

ネガティブタイプインサート

切りくず処理範囲

ステンレス鋼加工における様々な問題を解決し、あらゆる加工形態に適用可能な高汎用性材種AH6225!

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
