タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ
通常単価(税別)
780円～880円
税込単価
858円～968円
通常出荷日：1日目

M級の80°ひし形インサート。【仕様】・形状：穴つき・DM形ブレーカ付き【材種特長】・『T9215』耐...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が24型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します

新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ 特長-1
タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ 特長-2

優れた耐クレータ摩耗性

耐摩耗性強化Al2O3被膜

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ 特長-3

優れた耐逃げ面摩耗性

T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ 特長-4

新被膜処理技術による優れた耐欠損性

タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。

新技術による効果

新表面処理技術により、インサートの工具寿命を延長

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ 特長-5

性能・試験情報

切削性能

［P］ S45C （245HB）

T9205 は優れた耐摩耗性により、従来材種及び他社材種よりも長寿命を示す。

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ T9205 [P] S45C (245HB)-1
タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ T9205 [P] S45C (245HB)-2

インサート : CNMG120408-...
切削速度 : Vc = 300 m/min
送り : f = 0.25 mm/rev
切込み : ap = 2.0 mm
加工形態 : 連続加工
切削油 : 水溶性

［P］ S45C

T9205 はタンガロイ社従来品に対して同等の耐欠損性、また、他社品に対して優れた耐欠損性を示す。

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ T9205 [P] S45C
インサート : CNMG120408-...
切削速度 : Vc = 150 m/min
送り : f = 0.15 mm/rev
切込み : ap = 2.0 mm
加工形態 : 断続加工
切削油 : 水溶性

［P］ S45C （245HB）

T9235 は優れた耐摩耗性により、従来材種及び他社材種により長寿命且つ、安定した加工を実現！

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ T9235 [P] S45C (245HB)-1
タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ T9235 [P] S45C (245HB)-2

インサート : CNMG120408-...
切削速度 : Vc = 250 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2.0 mm
加工形態 : 連続加工
切削油 : 水溶性

［P］ S45C

T9235 は従来材種に対して同等の耐欠損性、また他社品に対しても同等以上の優れた耐欠損性を示す

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ T9235 [P] S45C
インサート: CNMG120408-...
切削速度: Vc = 160 m/min
送り: f = 0.20 mm/rev
切込み: ap = 2.5 mm
加工形態: 断続加工
切削油: 水溶性

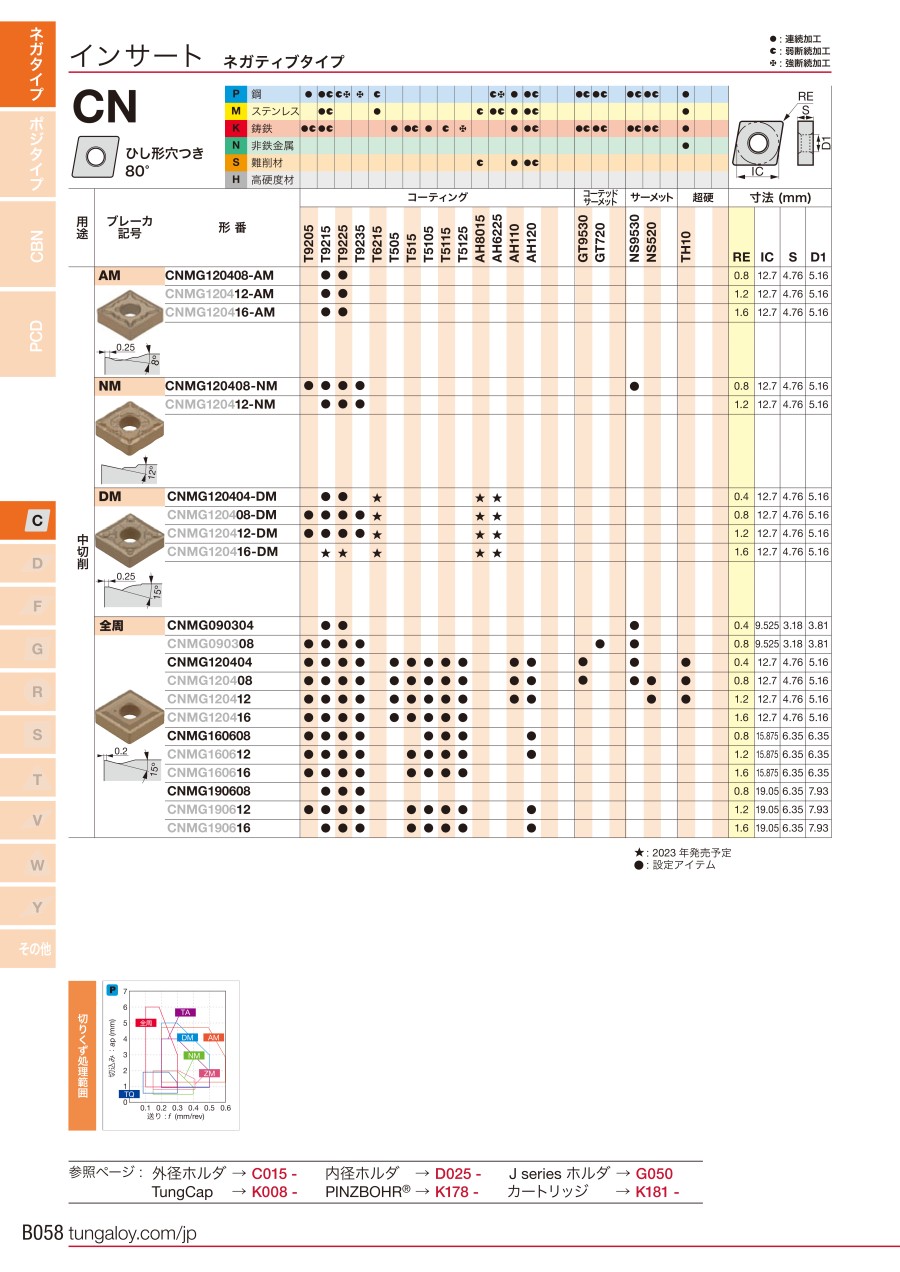

外形図

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ 外形図

推奨切削条件

推奨切削条件表

材種 : T9215

ISO材種材種記号材料条件推奨切削速度（Vc）
P1炭素鋼、鋳鋼、快削鋼 <0.25%C焼なまし :125120-400 m/min
P2炭素鋼、鋳鋼、快削鋼 >=0.25%C焼なまし :190120-400 m/min
P3炭素鋼、鋳鋼、快削鋼 <0.55%C焼き入れ、焼き戻し :250100-400 m/min
P4炭素鋼、鋳鋼、快削鋼 >=0.55%C焼なまし :22080-300 m/min
P5炭素鋼、鋳鋼、快削鋼 >=0.55%C焼き入れ、焼き戻し :30080-300 m/min
P6低合金鋼、鋳鋼（合金成分5%以下）焼なまし :200120-400 m/min
P7低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :275120-400 m/min
P8低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :300100-400 m/min
P9低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :350100-400 m/min
P10高合金鋼、鋳鋼、工具鋼焼なまし :20080-300 m/min
P11高合金鋼、鋳鋼、工具鋼焼き入れ、焼き戻し :32580-300 m/min
P12ステンレス鋼、鋳鋼フェライト／マルテンサイト :20050-250 m/min
P13ステンレス鋼、鋳鋼マルテンサイト :24050-250 m/min
M14ステンレス鋼、鋳鋼オーステナイト :18050-250 m/min
K15ねずみ鋳鉄（GG／FC）パーライト／フェライト :180100-500 m/min
K16ねずみ鋳鉄（GG／FC）パーライト／マルテンサイト :260100-500 m/min
K17ノジュラー鋳鉄（GGG／FCD）フェライト :160100-500 m/min
K18ノジュラー鋳鉄（GGG／FCD）パーライト :250100-500 m/min
K19マレーブル鋳鉄フェライト :130100-500 m/min
K20マレーブル鋳鉄パーライト :230100-500 m/min

材種 : T9225

ISO材種材種記号材料条件推奨切削速度（Vc）
P1炭素鋼、鋳鋼、快削鋼 <0.25%C焼なまし :125100-300 m/min
P2炭素鋼、鋳鋼、快削鋼 >=0.25%C焼なまし :190100-300 m/min
P3炭素鋼、鋳鋼、快削鋼 <0.55%C焼き入れ、焼き戻し :25080-300 m/min
P4炭素鋼、鋳鋼、快削鋼 >=0.55%C焼なまし :22080-250 m/min
P5炭素鋼、鋳鋼、快削鋼 >=0.55%C焼き入れ、焼き戻し :30080-250 m/min
P6低合金鋼、鋳鋼（合金成分5%以下）焼なまし :200100-300 m/min
P7低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :275100-300 m/min
P8低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :30080-300 m/min
P9低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :35080-300 m/min
P10高合金鋼、鋳鋼、工具鋼焼なまし :20080-250 m/min
P11高合金鋼、鋳鋼、工具鋼焼き入れ、焼き戻し :32580-250 m/min
P12ステンレス鋼、鋳鋼フェライト／マルテンサイト :20050-250 m/min
P13ステンレス鋼、鋳鋼マルテンサイト :24050-250 m/min
M14ステンレス鋼、鋳鋼オーステナイト :18050-250 m/min
K15ねずみ鋳鉄（GG／FC）パーライト／フェライト :180100-500 m/min
K16ねずみ鋳鉄（GG／FC）パーライト／マルテンサイト :260100-500 m/min
K17ノジュラー鋳鉄（GGG／FCD）フェライト :160100-500 m/min
K18ノジュラー鋳鉄（GGG／FCD）パーライト :250100-500 m/min
K19マレーブル鋳鉄フェライト :130100-500 m/min
K20マレーブル鋳鉄パーライト :230100-500 m/min

適用被削材

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ 推奨切削条件1

選定サポート情報

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ 選定サポート1

切りくず処理範囲

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ 選定サポート2

切削領域

タンガロイ・CNMG-DM・80°ひし形・ネガ・穴有・旋削チップ 切削領域
用途材種母材コーティング層
比重硬さ
（HRA）		抗折力
（GPa）		主構成厚さ
（μm）
PT920514.291.52.4微細等方柱状結晶 Ti 系化合物+ Al2O318
T921514.090.52.6微細等方柱状結晶 Ti 系化合物+ Al2O318
T922513.889.82.7微細等方柱状結晶 Ti 系化合物+ Al2O318
T923513.689.02.7微細等方柱状結晶 Ti 系化合物+ Al2O318

型番リスト

表示件数
  • 1
    • 型番
    CNMG120404-DM-AH6225
    CNMG120404-DM-AH8015
    CNMG120404-DM-T6215
    CNMG120404-DM-T9215
    CNMG120404-DM-T9225
    CNMG120408-DM-AH6225
    CNMG120408-DM-AH8015
    CNMG120408-DM-T6215
    CNMG120408-DM-T9205
    CNMG120408-DM-T9215
    CNMG120408-DM-T9225
    CNMG120408-DM-T9235
    CNMG120412-DM-AH6225
    CNMG120412-DM-AH8015
    CNMG120412-DM-T6215
    CNMG120412-DM-T9205
    CNMG120412-DM-T9215
    CNMG120412-DM-T9225
    CNMG120412-DM-T9235
    CNMG120416-DM-AH6225
    CNMG120416-DM-AH8015
    CNMG120416-DM-T6215
    CNMG120416-DM-T9215
    CNMG120416-DM-T9225

    被削材

    コーナーR（ノーズR）

    (mm)

    材種（母材）

    コーティング

    被削材状態

    切れ刃長

    溝・穴

    精度

    ワイパー刃

    材種記号

    CADデータ有無

    (2D/3D)

    		最小発注数量
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    PVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    AH6225
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    軽断続
    12
    G（穴あり）
    M
    なし
    AH8015
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    CVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    T6215
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    0.4
    超硬
    CVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    T9215
    -
    10個
    P（鋼）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    12
    G（穴あり）
    M
    なし
    T9225
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    PVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    AH6225
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.8
    超硬
    PVDコーティング
    軽断続
    12
    G（穴あり）
    M
    なし
    AH8015
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    CVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    T6215
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.8
    超硬
    CVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    T9205
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    0.8
    超硬
    CVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    T9215
    2D/3D
    10個
    P（鋼）[○]
    0.8
    超硬
    CVDコーティング
    軽断続
    12
    G（穴あり）
    M
    なし
    T9225
    -
    10個
    P（鋼）[○]
    0.8
    超硬
    CVDコーティング
    断続
    12
    G（穴あり）
    M
    なし
    T9235
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    1.2
    超硬
    PVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    AH6225
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    1.2
    超硬
    PVDコーティング
    軽断続
    12
    G（穴あり）
    M
    なし
    AH8015
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    1.2
    超硬
    CVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    T6215
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    1.2
    超硬
    CVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    T9205
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    1.2
    超硬
    CVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    T9215
    2D/3D
    10個
    P（鋼）[○]
    1.2
    超硬
    CVDコーティング
    軽断続
    12
    G（穴あり）
    M
    なし
    T9225
    -
    10個
    P（鋼）[○]
    1.2
    超硬
    CVDコーティング
    断続
    12
    G（穴あり）
    M
    なし
    T9235
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    1.6
    超硬
    PVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    AH6225
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    1.6
    超硬
    PVDコーティング
    軽断続
    12
    G（穴あり）
    M
    なし
    AH8015
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    1.6
    超硬
    CVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    T6215
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    1.6
    超硬
    CVDコーティング
    連続
    12
    G（穴あり）
    M
    なし
    T9215
    -
    10個
    P（鋼）[○]
    1.6
    超硬
    CVDコーティング
    軽断続
    12
    G（穴あり）
    M
    なし
    T9225
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    870円
    ( 957円 )
    1日目
    870円
    ( 957円 )
    1日目
    880円
    ( 968円 )
    1日目
    780円
    ( 858円 )
    1日目
    810円
    ( 891円 )
    1日目
    870円
    ( 957円 )
    1日目
    870円
    ( 957円 )
    1日目
    880円
    ( 968円 )
    1日目
    810円
    ( 891円 )
    1日目
    780円
    ( 858円 )
    1日目
    810円
    ( 891円 )
    1日目
    810円
    ( 891円 )
    1日目
    870円
    ( 957円 )
    1日目
    870円
    ( 957円 )
    1日目
    880円
    ( 968円 )
    1日目
    810円
    ( 891円 )
    1日目
    780円
    ( 858円 )
    1日目
    810円
    ( 891円 )
    1日目
    810円
    ( 891円 )
    1日目
    870円
    ( 957円 )
    1日目
    870円
    ( 957円 )
    1日目
    880円
    ( 968円 )
    1日目
    880円
    ( 968円 )
    1日目
    880円
    ( 968円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    M級の80°ひし形インサート。
    【仕様】
    ・形状：穴つき
    ・DM形ブレーカ付き
    【材種特長】
    ・『T9215』耐摩耗性と耐チッピング性のバランスに優れる、鋼加工における第一推奨材種、広範囲な加工に適用可能な高汎用材種
    ・『T9225』中～荒加工における第一推奨材種、優れた耐欠損性を有する
    ・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計、耐熱合金の汎用加工における第一推奨材種、ねじ切り加工用第一推奨材種
    ・『AH6225』ステンレス鋼加工第一推奨材種、あらゆる加工形態に適用可能な高汎用性材種
    【用途】
    ・『T9215』の被削材：鋼、ステンレス鋼、鋳鉄
    ・『T9225/T9235』の被削材：鋼
    ・『T9205』の被削材：鋼、鋳鉄
    ・『T6215』の被削材：鋼、ステンレス鋼
    ・『AH8015』の被削材：ステンレス鋼、耐熱合金、チタン合金
    ・『AH6225』の被削材：鋼、ステンレス鋼
    ・外径、内径用
    ・中切削用

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
