タンガロイ・CNMG-27・80°ひし形・ネガ・穴有・旋削チップ
- 通常単価(税別)
- 770円～810円
- 税込単価
- 847円～891円
【仕様】・形状：80°ひし形穴つき・すくい角：6°【材種特長】・『T9215』鋼旋削加工において倍速切...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します
新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ
優れた耐クレータ摩耗性
耐摩耗性強化Al2O3被膜
優れた耐逃げ面摩耗性
T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！
新被膜処理技術による優れた耐欠損性
タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。
新技術による効果
新表面処理技術により、インサートの工具寿命を延長
性能・試験情報
切削性能
［P］ S45C （245HB）
T9235 は優れた耐摩耗性により、従来材種及び他社材種により長寿命且つ、安定した加工を実現！
![タンガロイ・CNMG-27・80°ひし形・ネガ・穴有・旋削チップ T9235 [P] S45C (245HB)-1](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223303125348/223303125348_007_20230801115903.jpg)
![タンガロイ・CNMG-27・80°ひし形・ネガ・穴有・旋削チップ T9235 [P] S45C (245HB)-2](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223303125348/223303125348_008_20230801115903.jpg)
インサート : CNMG120408-...
切削速度 : Vc = 250 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2.0 mm
加工形態 : 連続加工
切削油 : 水溶性
［P］ S45C
T9235 は従来材種に対して同等の耐欠損性、また他社品に対しても同等以上の優れた耐欠損性を示す
![タンガロイ・CNMG-27・80°ひし形・ネガ・穴有・旋削チップ T9235 [P] S45C](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223303125348/223303125348_009_20230801115903.jpg)
切削速度: Vc = 160 m/min
送り: f = 0.20 mm/rev
切込み: ap = 2.5 mm
加工形態: 断続加工
切削油: 水溶性
外形図
仕上げ～中切削／27
推奨切削条件
適用被削材
選定サポート情報
切削領域
| 用途 | 材種 | 母材 | コーティング層 | |||
|---|---|---|---|---|---|---|
| 比重 | 硬さ （HRA） | 抗折力 （GPa） | 主構成 | 厚さ （μm） | ||
| P | T9205 | 14.2 | 91.5 | 2.4 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 |
| T9215 | 14.0 | 90.5 | 2.6 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
| T9225 | 13.8 | 89.8 | 2.7 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
| T9235 | 13.6 | 89.0 | 2.7 | 微細等方柱状結晶 Ti 系化合物+ Al2O3 | 18 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
770円 ( 847円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
810円 ( 891円 ) | 1日目 |
770円 ( 847円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
810円 ( 891円 ) | 1日目 |
810円 ( 891円 ) | 1日目 |
810円 ( 891円 ) | 1日目 |
詳細情報
基本情報
【仕様】
・形状：80°ひし形穴つき
・すくい角：6°
【材種特長】
・『T9215』鋼旋削加工において倍速切削を可能にする次世代CVD材種
【用途】
・『NS9530』の被削材：鋼、鋳鉄
・『T9215』の被削材：鋼、ステンレス鋼、鋳鉄
・『T9225/T9235』の被削材：鋼
・外径、内径用
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

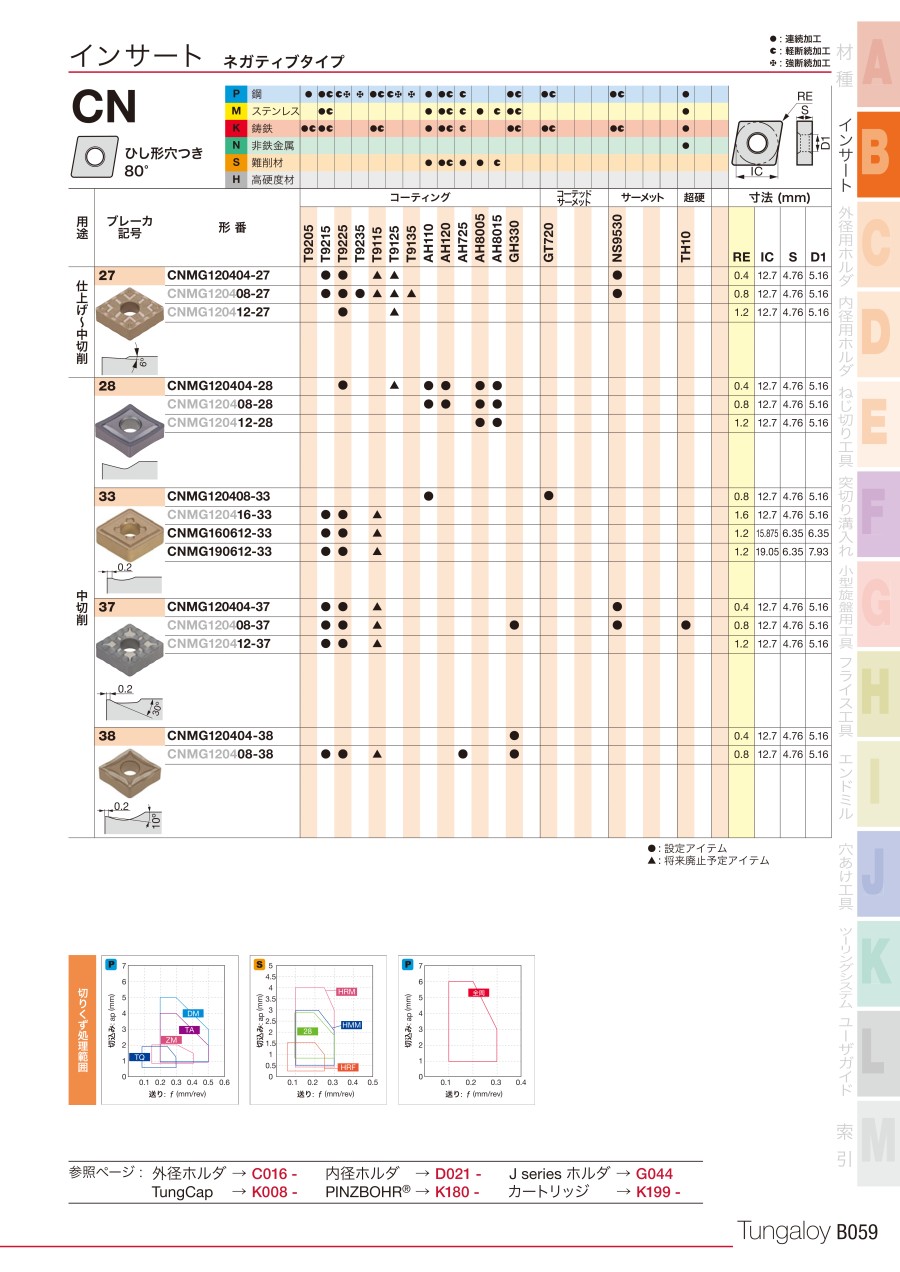

カタログ
