タンガロイ・CNMA・80°ひし形・ネガ・穴有・旋削チップ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
タンガロイ史上最も厚いコーティング膜を採用
圧倒的な耐摩耗性!!
- 超厚膜コーティング
- 耐摩耗性強化 Al2O3 被膜
- 高硬度外層 C-rich TiCN を採用
- 新開発の高熱伝導超硬母材
| ISO | 材種 | 母材 | コーティング層 | |||
|---|---|---|---|---|---|---|
| 比重 | 硬さ （HRA） | 抗折力 （GPa） | 主構成 | 厚さ （μm） | ||
| K | T505 | 15 | 91 | 2.4 | 微細等方柱状結晶 TiCN + Al2O3 | 23 |
性能・試験情報
切削性能
新CVD 材種- 鋳鉄旋削加工において幅広い領域に対応可能
［K］ FC200
![タンガロイ・CNMA・80°ひし形・ネガ・穴有・旋削チップ [K] FC200-1](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223303125304/223303125304_004_20230801115903.jpg)
![タンガロイ・CNMA・80°ひし形・ネガ・穴有・旋削チップ [K] FC200-2](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223303125304/223303125304_005_20230801115903.jpg)
被削材 : FC200
切削速度 : Vc = 700 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式
T505は鋳鉄加工において、優れた耐摩耗性を発揮
［K］ FCD600
![タンガロイ・CNMA・80°ひし形・ネガ・穴有・旋削チップ [K] FCD600-1](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223303125304/223303125304_006_20230801115903.jpg)
![タンガロイ・CNMA・80°ひし形・ネガ・穴有・旋削チップ [K] FCD600-2](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223303125304/223303125304_007_20230801115903.jpg)
被削材 : FCD600
切削速度 : Vc = 150 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 連続加工
切削油 : 湿式
T505はあらゆる鋳鉄加工において、優れた耐摩耗性を実現

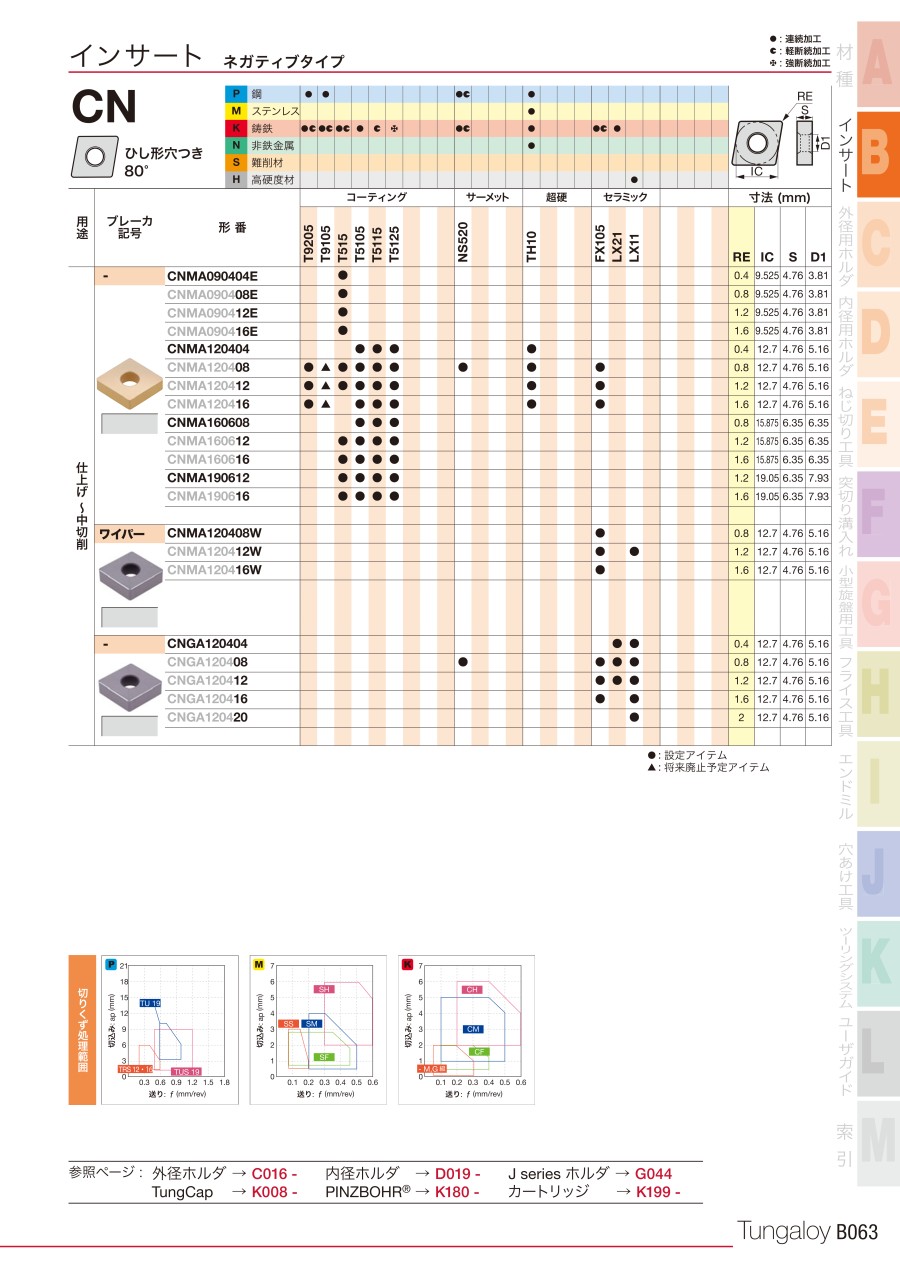

外形図
仕上げ～中切削
使用方法・使用事例
使用事例
| 加工部品名 | 自動車部品 | |
|---|---|---|
| インサート | CNMA120408 | |
| 材種 | T505 | |
| 被削材 | FCD500 | |
 | ||
| 切削条件 | 切削速度 : Vc （m/min） | 426 |
| 送り : f （mm/rev） | 0.3 | |
| 切込み : ap （mm） | 3 | |
| 加工形態 | 外径旋削加工 | |
| 切削油 | 湿式 | |
| 結果 |  2 台/ コーナまで問題なく加工可能であり、現状品に対して2 倍の安定した長寿命を実現した。 | |
推奨切削条件
推奨切削条件表
ネガティブタイプ用
適用被削材
選定サポート情報
鋳鉄の高速加工に最適な新CVD 材種T505
(New)T505
- T515の補完材種
- 優れた耐摩耗性
- K05 - K20領域での高速加工に最適
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
717円 ( 789円 ) | 1日目 |
717円 ( 789円 ) | 1日目 |
717円 ( 789円 ) | 1日目 |
717円 ( 789円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
996円 ( 1,096円 ) | 1日目 |
1,374円 ( 1,511円 ) | 1日目 |
996円 ( 1,096円 ) | 1日目 |
1,317円 ( 1,449円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,328円 ( 1,461円 ) | 1日目 |
1,005円 ( 1,106円 ) | 1日目 |
1,581円 ( 1,739円 ) | 1日目 |
1,374円 ( 1,511円 ) | 1日目 |
1,317円 ( 1,449円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,328円 ( 1,461円 ) | 1日目 |
996円 ( 1,096円 ) | 1日目 |
1,581円 ( 1,739円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,296円 ( 1,426円 ) | 1日目 |
1,328円 ( 1,461円 ) | 1日目 |
996円 ( 1,096円 ) | 1日目 |
1,581円 ( 1,739円 ) | 1日目 |
2,183円 ( 2,401円 ) | 1日目 |
1,890円 ( 2,079円 ) | 1日目 |
2,183円 ( 2,401円 ) | 1日目 |
2,183円 ( 2,401円 ) | 1日目 |
2,183円 ( 2,401円 ) | 1日目 |
2,183円 ( 2,401円 ) | 1日目 |
2,183円 ( 2,401円 ) | 1日目 |
1,890円 ( 2,079円 ) | 1日目 |
1,890円 ( 2,079円 ) | 1日目 |
1,890円 ( 2,079円 ) | 1日目 |
2,183円 ( 2,401円 ) | 1日目 |
2,408円 ( 2,649円 ) | 1日目 |
2,785円 ( 3,064円 ) | 1日目 |
2,785円 ( 3,064円 ) | 1日目 |
2,785円 ( 3,064円 ) | 1日目 |
2,408円 ( 2,649円 ) | 1日目 |
2,408円 ( 2,649円 ) | 1日目 |
2,785円 ( 3,064円 ) | 1日目 |
2,785円 ( 3,064円 ) | 1日目 |
詳細情報
基本情報
M級の80°ひし形ブレーカなしインサート。
【仕様】
・形状：穴つき
・ネガ：0°
・フラットトップ形
【材種特長】
・『T505』T515材種を補完しさらに高い耐摩耗性で鋳鉄の高速、連続加工時に優れた寿命性能を発揮します
・『FX105』窒化ケイ素系セラミック、鋳鉄の高速加工に最適材種
【用途】
・仕上げ～中切削用
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
