住友電工ハードメタル・WNMG-UP・六角形・ネガ・穴有・旋削チップ

製品特長・仕様

• 耐摩耗性、耐熱性に優れるPVD新コーティング材種

AC5005S： 高温強度に優れ、高能率加工において抜群の耐摩耗性を実現する高速・高能率加工用材種。
AC5015S： 高速・高能率加工において安定長寿命を実現する難削材旋削加工の第一推奨材種。
AC5025S： 断続加工や黒皮加工において安定長寿命を実現する高靱性材種。

• 用途に応じ被膜組成を最適化。被削材を問わず安定した加工を実現。
• 被膜密着強度の向上により耐チッピング性を大幅に向上。
  高負荷の条件下でも安定した加工を実現。

［ABSOTECH］ PVD ターニング用/ミリング用

• 適用材種（ターニング用）
  ステンレス鋼 ：AC6040M
  難削材 ：AC5005S、AC5015S、AC5025S
  小型旋盤用 ：AC1030U
• 適用材種（ミリング用） ：ACS2500、ACS3000、ACU2500、ACP3000、ACK3000

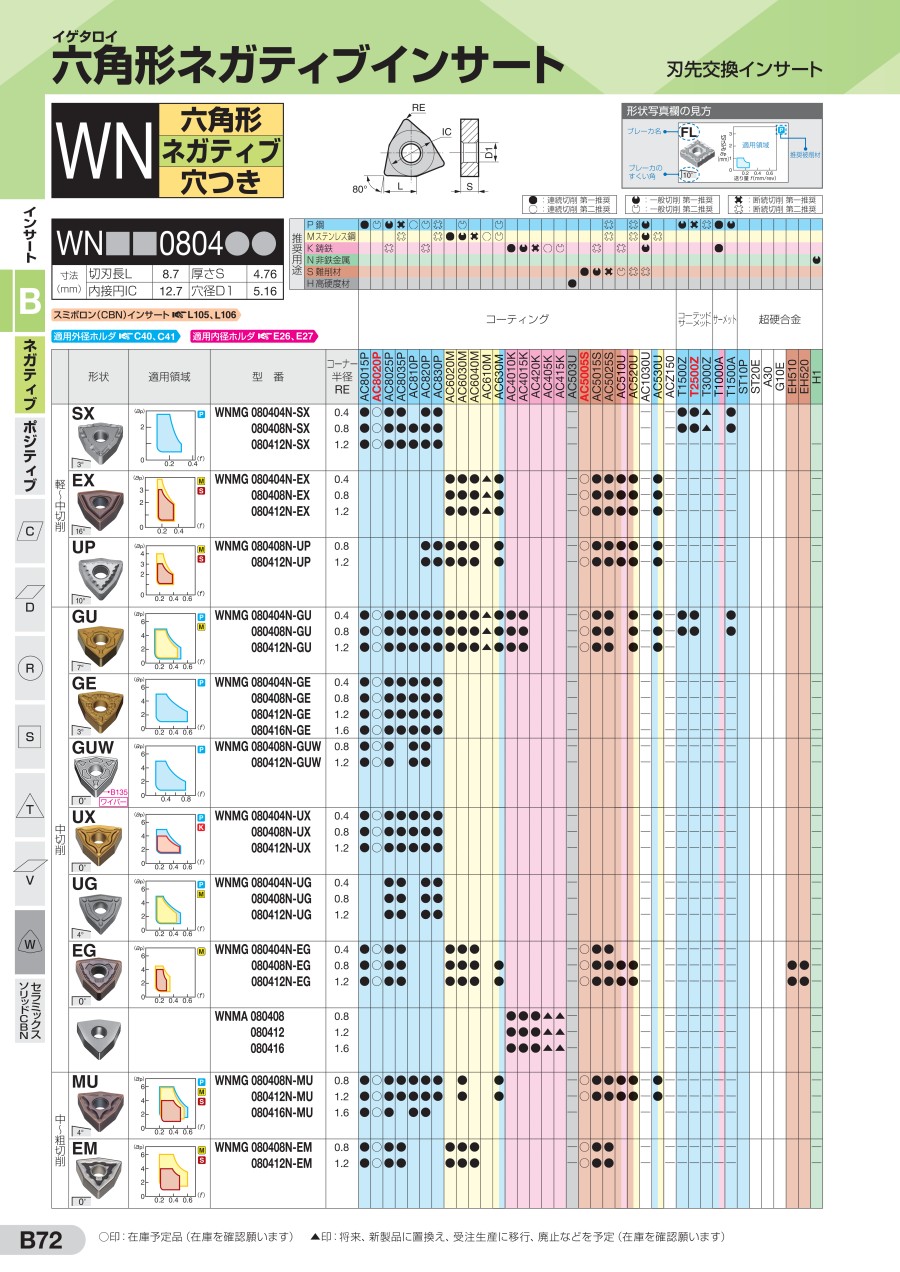

外形図

推奨切削条件

推奨切削条件表

適用被削材

選定サポート情報

ブレーカ適用領域図（インサート内接円サイズ ～ φ12.7mm）

ブレーカの適用領域、形状は代表型番の場合で示しており、型番（サイズ・等級など）により異なる場合があります。詳細はデジタルカタログB章以降の在庫ページをご参照ください。

インサート精度選択ガイド

等級	E級	G級	M級
厚み公差	±0.025mm	±0.13mm	±0.13mm
特長	側面が研削肌 厚さ許容差がG級より小さい	側面が研削肌	原則として、側面が焼結肌
用途	高精度～仕上げ加工	仕上げ加工～軽切削	粗加工～軽切削
型番例	CCET09T302R-FX DCET0702018L-FY	CCGT09T304R-FX DCGT11T302MN-SI（※）	CCMT09T304N-LU DCMT070208N-SU

（※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。
