住友電工ハードメタル

住友電工ハードメタル・TPMT-SF・三角形・ポジ・穴有・旋削チップ

カタログ |

通常単価(税別): 927円

税込単価: 1,020円

【仕様】・ブレーカ記号：SF・形状：T（三角形）・溝・穴：T（穴あり）・逃げ角...

形状
T（三角形）
用途
仕上げ～中切削
材種（母材）
超硬
逃げ角
ポジ11°（P）
勝手
なし
コーティング
CVDコーティング
切れ刃長
16
厚さ
04（4.76）
溝・穴
T（穴あり）
精度
M
ワイパー刃
なし
ブレーカ記号
SF
すくい角 (°)
0
切れ刃長詳細 (mm)
16.5

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

鋼旋削加工の第一推奨材種。表面平滑化技術により被削材成分の溶着を大幅に抑制。多様な被削材、切削速度で安定長寿命を実現。

チッピング、溶着などの異常損傷を抑制。
あらゆる場面で安定した加工を実現。
被膜の高強度化と高硬度化を高次で両立。
高能率加工でも安定した長寿命を実現。

［ABSOTECH］ CVD ターニング用

適用材種（ターニング用）
鋼：AC8015P、AC8020P、AC8025P、AC8035P
ステンレス鋼：AC6020M、AC6030M
鋳鉄：AC4010K、AC4015K
適用材種（ミリング用）：ACP2000、ACK2000

外形図

推奨切削条件

適用被削材

選定サポート情報

ブレーカ適用領域図

M級仕上～軽切削

M級軽～中切削

G級研ぎつけ型

住友電工ハードメタル・TPMT-SF・三角形・ポジ・穴有・旋削チップＭ級　仕上～軽切削

住友電工ハードメタル・TPMT-SF・三角形・ポジ・穴有・旋削チップＭ級　軽～中切削

住友電工ハードメタル・TPMT-SF・三角形・ポジ・穴有・旋削チップＧ級　研ぎつけ型

ブレーカの適用領域、形状は代表型番の場合で示しており、型番（サイズ・等級など）により異なる場合があります。詳細はデジタルカタログB章以降の在庫ページをご参照ください。

インサート精度選択ガイド

等級	E級	G級	M級
等級
厚み公差	±0.025mm	±0.13mm	±0.13mm
特長	側面が研削肌厚さ許容差がG級より小さい	側面が研削肌	原則として、側面が焼結肌
用途	高精度～仕上げ加工	仕上げ加工～軽切削	粗加工～軽切削
型番例	CCET09T302R-FX DCET0702018L-FY	CCGT09T304R-FX DCGT11T302MN-SI（※）	CCMT09T304N-LU DCMT070208N-SU

（※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。

型番リスト

表示件数

型番

TPMT160404N-SF-AC8025P

被削材

コーナーR（ノーズR）

(mm)

被削材状態

材種記号

最小発注数量

P（鋼）[○] / K（鋳鉄）[○]	0.4	軽断続	AC8025P	10個
P（鋼）[○] / M（ステンレス鋼）[○]	0.4	断続	AC8035P	10個
P（鋼）[○] / K（鋳鉄）[○]	0.4	軽断続	AC820P	10個
P（鋼）[○] / M（ステンレス鋼）[○]	0.4	断続	AC830P	10個
P（鋼）[○] / K（鋳鉄）[○]	0.8	軽断続	AC8025P	10個
P（鋼）[○] / M（ステンレス鋼）[○]	0.8	断続	AC8035P	10個
P（鋼）[○] / K（鋳鉄）[○]	0.8	軽断続	AC820P	10個
P（鋼）[○] / M（ステンレス鋼）[○]	0.8	断続	AC830P	10個

通常単価(税別) (税込単価)	通常出荷日

927円 ( 1,020円 )	1日目
927円 ( 1,020円 )	1日目
927円 ( 1,020円 )	1日目
927円 ( 1,020円 )	1日目
927円 ( 1,020円 )	1日目
927円 ( 1,020円 )	1日目
927円 ( 1,020円 )	1日目
927円 ( 1,020円 )	1日目

詳細情報

基本情報

基本情報

【仕様】
・ブレーカ記号：SF
・形状：T（三角形）
・溝・穴：T（穴あり）
・逃げ角：ポジ11°（P）
・用途（ブレーカー）：仕上げ～中切削
【材種特長】
・AC8035Pは強断続・重切削加工から汎用まで、優れた耐欠損性、安定性を発揮します
・AC820Pは刃先部分の強度を大幅に向上、長寿命、安定加工を実現します
・AC830Pは鋼の旋削加工において、高能率加工が可能できる材種
・AC8025Pは新開発の強靭性超硬母材上に独自CVDコーティング技術で、従来コーティング膜対比で耐摩耗性が維持したまま2倍以上の耐チッピング性を実現、焼き入れ鋼を除くあらゆる鋼の旋削加工（高速～中速領域の粗切削、中仕上げ切削、仕上げ切削、断続切削）の幅広い用途に適用可能です
・AC8020Pは耐チッピング性が従来比2.5倍以上に向上し、特に中高炭素鋼の高能率加工において優れた安定性と長寿命を実現します

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

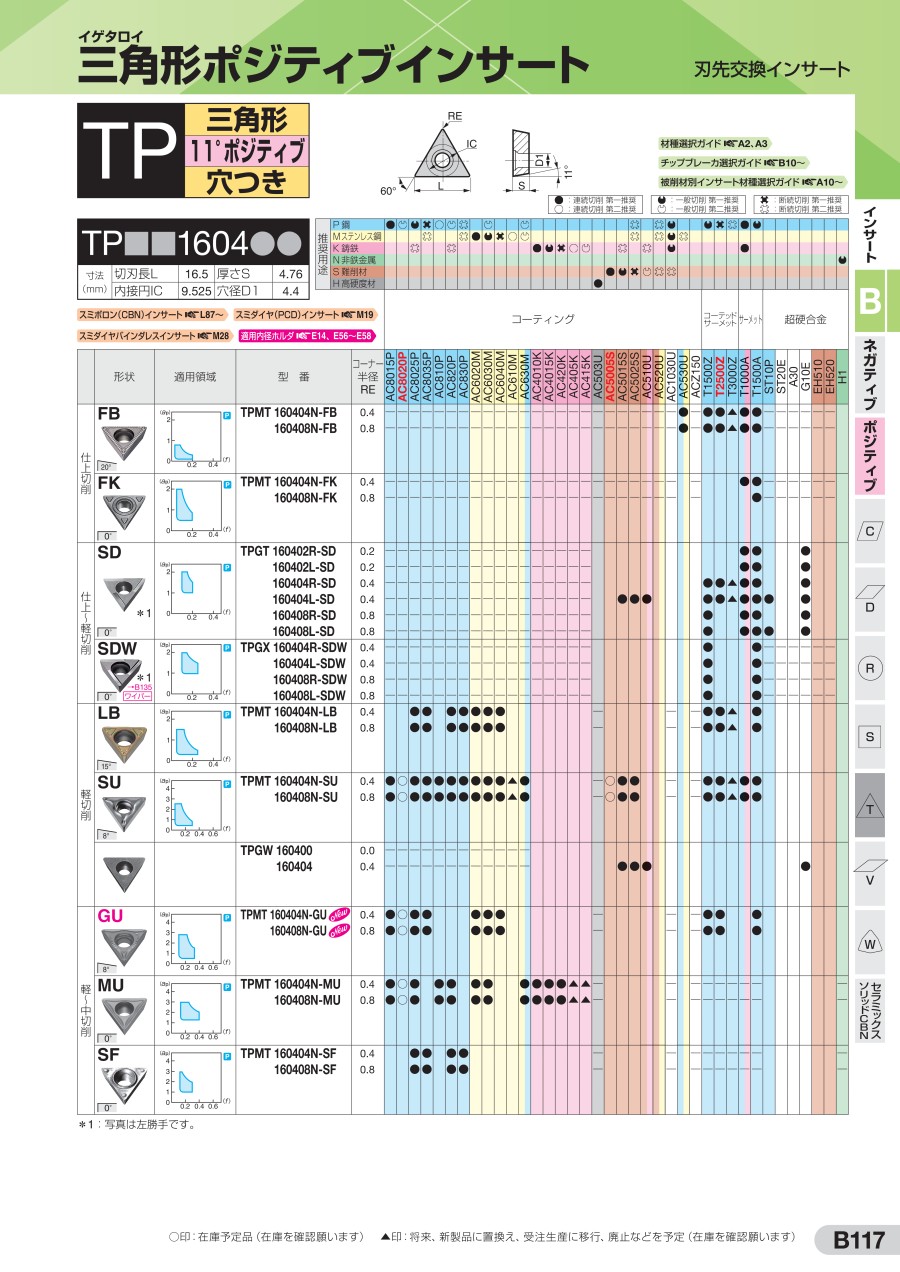

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
