住友電工ハードメタル

住友電工ハードメタル・TNGA・三角形・ネガ・穴有・旋削チップ

住友電工ハードメタル・TNGA・三角形・ネガ・穴有・旋削チップ
通常単価(税別)
556円～1,333円
税込単価
612円～1,466円

【仕様】・ブレーカ記号：なし・形状：T（三角形）・溝・穴：A（穴あり）・逃げ角...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が24型番あります。
    数量：

    商品情報

    製品特長・仕様

    • 耐摩耗性、耐熱性に優れるPVD新コーティング材種

    AC5015S： 高速・高能率加工において安定長寿命を実現する難削材旋削加工の第一推奨材種。
    AC5025S： 断続加工や黒皮加工において安定長寿命を実現する高靱性材種。

    住友電工ハードメタル・TNGA・三角形・ネガ・穴有・旋削チップ 当社独自の超多層膜構造
    • 用途に応じ被膜組成を最適化。被削材を問わず安定した加工を実現。
    • 被膜密着強度の向上により耐チッピング性を大幅に向上。
      高負荷の条件下でも安定した加工を実現。

    ［ABSOTECH］ PVD ターニング用/ミリング用

    • 適用材種（ターニング用）
      ステンレス鋼 ：AC6040M
      難削材 ：AC5005S、AC5015S、AC5025S
      小型旋盤用 ：AC1030U
    • 適用材種（ミリング用） ：ACS2500、ACS3000、ACU2500、ACP3000、ACK3000

    外形図

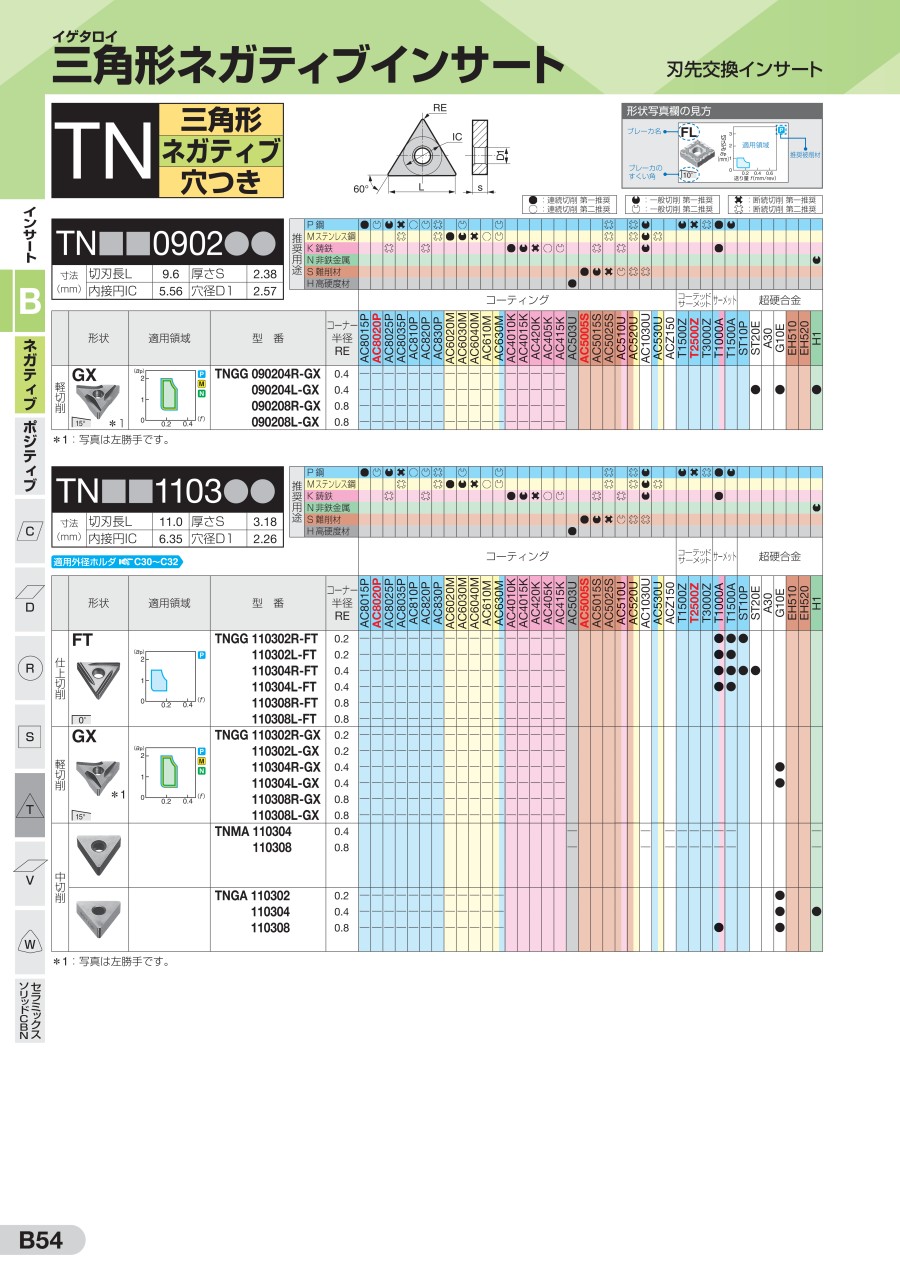

    住友電工ハードメタル・TNGA・三角形・ネガ・穴有・旋削チップ 外形図

    推奨切削条件

    推奨切削条件表

    住友電工ハードメタル・TNGA・三角形・ネガ・穴有・旋削チップ 推奨切削条件表-2

    適用被削材

    住友電工ハードメタル・TNGA・三角形・ネガ・穴有・旋削チップ 適用被削材

    選定サポート情報

    住友電工ハードメタル・TNGA・三角形・ネガ・穴有・旋削チップ 選定サポート情報

    インサート精度選択ガイド

    等級E級G級M級
    住友電工ハードメタル・TNGA・三角形・ネガ・穴有・旋削チップ インサート精度選択ガイド-1住友電工ハードメタル・TNGA・三角形・ネガ・穴有・旋削チップ インサート精度選択ガイド-2住友電工ハードメタル・TNGA・三角形・ネガ・穴有・旋削チップ インサート精度選択ガイド-3
    厚み公差±0.025mm±0.13mm±0.13mm
    特長側面が研削肌
    厚さ許容差がG級より小さい    		側面が研削肌原則として、側面が焼結肌
    用途高精度～仕上げ加工仕上げ加工～軽切削粗加工～軽切削
    型番例CCET09T302R-FX
    DCET0702018L-FY    		CCGT09T304R-FX
    DCGT11T302MN-SI（※）    		CCMT09T304N-LU
    DCMT070208N-SU

    （※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。

    型番リスト

    表示件数
  • 1
    • 型番
    TNGA11T204H1
    TNGA110302G10E
    TNGA110304G10E
    TNGA110304H1
    TNGA110308G10E
    TNGA110308T1000A
    TNGA160304G10E
    TNGA160304H1
    TNGA160404AC5015S
    TNGA160404AC5025S
    TNGA160404AC503U
    TNGA160404AC510U
    TNGA160404G10E
    TNGA160404H1
    TNGA160404T1000A
    TNGA160408AC503U
    TNGA160408G10E
    TNGA160408H1
    TNGA160408T1000A
    TNGA160408T1500A
    TNGA160412G10E
    TNGA220404G10E
    TNGA220408G10E
    TNGA220408H1

    被削材

    コーナーR（ノーズR）

    (mm)

    材種（母材）

    コーティング

    被削材状態

    切れ刃長

    厚さ

    材種記号

    		最小発注数量
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    軽断続
    11
    T2（2.78）
    H1
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.2
    超硬
    ノンコート
    -
    11
    03（3.18）
    G10E
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    -
    11
    03（3.18）
    G10E
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    軽断続
    11
    03（3.18）
    H1
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.8
    超硬
    ノンコート
    -
    11
    03（3.18）
    G10E
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.8
    サーメット
    ノンコート
    連続
    11
    03（3.18）
    T1000A
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    -
    16
    03（3.18）
    G10E
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    軽断続
    16
    03（3.18）
    H1
    10個
    K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    軽断続
    16
    04（4.76）
    AC5015S
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    断続
    16
    04（4.76）
    AC5025S
    10個
    K（鋳鉄）[○] / H（高硬度材）[○]
    0.4
    超硬
    PVDコーティング
    連続
    16
    04（4.76）
    AC503U
    10個
    K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    0.4
    超硬
    PVDコーティング
    軽断続
    16
    04（4.76）
    AC510U
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    -
    16
    04（4.76）
    G10E
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    軽断続
    16
    04（4.76）
    H1
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    サーメット
    ノンコート
    連続
    16
    04（4.76）
    T1000A
    10個
    K（鋳鉄）[○] / H（高硬度材）[○]
    0.8
    超硬
    PVDコーティング
    連続
    16
    04（4.76）
    AC503U
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.8
    超硬
    ノンコート
    -
    16
    04（4.76）
    G10E
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.8
    超硬
    ノンコート
    軽断続
    16
    04（4.76）
    H1
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.8
    サーメット
    ノンコート
    連続
    16
    04（4.76）
    T1000A
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.8
    サーメット
    ノンコート
    軽断続
    16
    04（4.76）
    T1500A
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    1.2
    超硬
    ノンコート
    -
    16
    04（4.76）
    G10E
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.4
    超硬
    ノンコート
    -
    22
    04（4.76）
    G10E
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.8
    超硬
    ノンコート
    -
    22
    04（4.76）
    G10E
    10個
    K（鋳鉄）[○] / N（非鉄金属）[○]
    0.8
    超硬
    ノンコート
    軽断続
    22
    04（4.76）
    H1
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    838円
    ( 922円 )
    1日目
    556円
    ( 612円 )
    1日目
    556円
    ( 612円 )
    1日目
    556円
    ( 612円 )
    1日目
    556円
    ( 612円 )
    1日目
    556円
    ( 612円 )
    1日目
    858円
    ( 944円 )
    1日目
    858円
    ( 944円 )
    1日目
    1,185円
    ( 1,304円 )
    1日目
    1,185円
    ( 1,304円 )
    1日目
    1,185円
    ( 1,304円 )
    1日目
    1,185円
    ( 1,304円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    1,185円
    ( 1,304円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    910円
    ( 1,001円 )
    1日目
    1,333円
    ( 1,466円 )
    1日目
    1,333円
    ( 1,466円 )
    1日目
    1,333円
    ( 1,466円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・ブレーカ記号：なし
    ・形状：T（三角形）
    ・溝・穴：A（穴あり）
    ・逃げ角：ネガ0°（N）
    ・用途（ブレーカー）：中切削
    【材種特長】
    ・AC503Uは焼入れ鋼の微小仕上げ旋削に最適材種
    ・AC510Uは耐熱合金、チタン合金などの切れ味に優れた難削材加工用材種
    ・H1は耐摩耗性に優れら微粒合金材種
    ・T1000Aは鋼の連続加工、焼結合金、鋳鉄の仕上げ加工で最適高超硬サーメット材種
    ・T1500Aは仕上げ～中切削加工で安定した仕上げ品質を実現する汎用ノンコートサーメット材種
    ・AC5015Sは耐摩耗性が従来比2倍以上に向上し、難削材旋削加工第一推奨材種
    ・AC5025Sは耐欠損性能が従来比1.5倍以上に向上し、断続加工用、難削材旋削の材種

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
